Informacijos valdymas kartografijoje
Mokomoji knyga
(Kartografijos magistro
studijų II semestras)
Giedrė Beconytė
Vilniaus universitetas
Kartografijos centras
Ó Giedrė Beconytė 2007
Iliustracijų
šaltiniai
Vilniaus
universiteto GMF Kartografijos centre sudaryti žemėlapiai (iliustracijų sąrašas)
TURINYS
1 Kartografijos raidos organizaciniai
aspektai
1.1 Tarptautinė kartografų
asociacija
1.2 Šiuolaikinės kartografijos
samprata ir sąvokų problemos.
1.3 Kartografijos struktūra ir
vieta tarp kitų mokslų

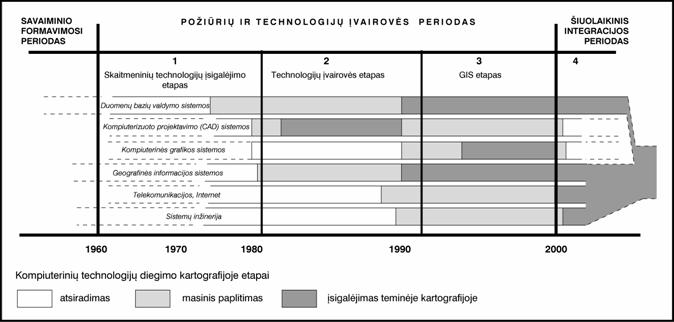

1.4 Informacinių technologijų
plitimo kartografijoje apžvalga
1.4.1 Kartografijos raidos periodai
1.4.2 Savaiminio informacinių
sistemų formavimosi periodas
1.4.3 Skaitmeninių technologijų
įtaka kartografijai
1.4.4 „Geoinformatikos“ periodas
1.4.5 Interneto ir geografinių duomenų infrastruktūrų
periodas
1.5 Užduotys ir rekomenduojama
literatūra
2 informacinės sistemos ir
kartografija
2.1 Informacinės sistemos samprata
2.1.1 Duomenys, metaduomenys, informacija

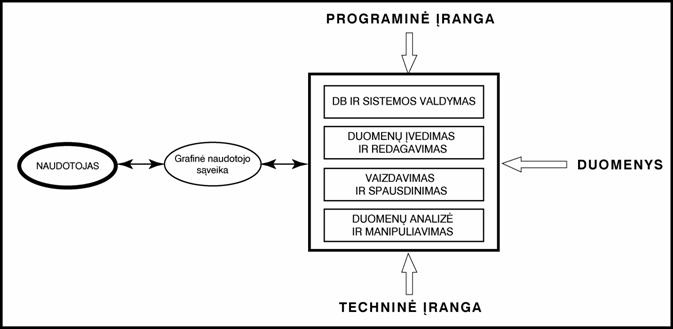

2.1.2 Informacinės sistemos
bendrasis modelis
2.1.3 Informacinis-technologinis
kontekstas
2.2 Sistemų kūrimo metodai
kartografijoje
2.2.5 Koncepcinis modeliavimas
2.2.6 Kartografinio vizualizavimo
projektavimo rekomendacijos
2.2.7 Kartografinio projektavimo paradigmos
2.2.8 Kartografinio projektavimo principai
2.3 Kartografinės
informacinės sistemos modelis
2.3.2 Sistemos procesai ir GCM
2.3.4 Sistemos pagrindiniai rezultatai
2.4 Kartografinės
informacinės sistemos valdymas
2.4.1 Sistemos valdymo etapai ir lygmenys
2.4.2 Pagrindiniai projekto sėkmės
faktoriai
2.5 Kartografinės
informacinės sistemos reikalavimų rengimo principai
2.5.1 Teminės kartografijos reikalavimų
specifika
2.5.2 Reikalavimų klasifikacija ir
aprašymo principai.
2.6 Užduotys ir rekomenduojama
literatūra
3 Geografinė informacija
kartografijoje
3.1.2 Pagrindiniai (geo)grafinių
duomenų modeliai
3.1.3 Loginiai geografinių
duomenų organizacijos lygmenys
3.2 Erdvinių duomenų
infrastruktūros (EDI)
3.3 Užduotys ir rekomenduojama
literatūra
4.2 Žemėlapio informacijos
perdavimas
4.3 Geografinės informacijos
vizualizavimas
4.3.2 Aktualios vizualizavimo problemos
4.3.3 Interaktyvumas ir animacija
4.3.4 Trimačiai vaizdai ir
virtualios aplinkos
4.3.5 Nauji geografinės informacijos
vizualizavimo metodai
4.4 Formaliosios kalbos informacijos
perdavimo procese
4.4.1 Objektinis modeliavimas (UML)
4.4.2 Duomenų aprašymo kalbos
XML/GML
4.5 Užduotys ir rekomenduojama
literatūra
5 Praktinis darbas (teminio
žemėlapio sudarymas)
5.1 Projekto aprašymas (pavyzdys)
5.2 Projekto bendrieji reikalavimai
5.4 Projekto resursai (pavyzdys)
5.5 Projekto veiklos ir rezultatai
5.6 Projekto galutinė ataskaita
2 Lietuvos nacionalinio atlaso
koncepcija
2.1 Lietuvos nacionalinio atlaso IS
kūrimo prielaidos ir tikslai
2.1.2 Sąsajos su mokslo tyrimais ir
studijomis Vilniaus universitete
2.1.3 Lietuvos geografinės
informacijos infrastruktūros kontekstas
2.1.4 Lietuvos nacionalinio atlaso IS
kūrimo tikslai
2.2 Lietuvos nacionalinio atlaso specifika
2.2.1 Lietuvos nacionalinio atlaso naudotojai
2.2.2 Lietuvos nacionalinio atlaso struktūra
3 Lietuvos nacionalinio atlaso
informacinės sistemos kūrimo metodinės rekomendacijos
3.1 Lietuvos nacionalinio atlaso IS
modelis
3.1.1 Lietuvos nacionalinio atlaso
duomenys ir komponentai
3.1.2 Lietuvos nacionalinio atlaso
gyvavimo ciklo modelis
3.1.3 Lietuvos nacionalinio atlaso
informacinės sistemos pagrindiniai agentai, rezultatai, įranga
3.1.4 Lietuvos nacionalinio atlaso IS
duomenų valdymas
3.1.5 Kokybės užtikrinimo
priemonės
Kartą Chvang-di išvyko prie Chengšano
kalnų, kurie yra į rytus nuo. Kunluno kalno. Ir netikėtai ant
jūros kranto susitiko dvasią-žvėrį, pravardžiuojamą
Baidzė, kuris buvo labai protingas ir mokėjo kalbėti žmogaus
balsu. Jam buvo žinomos visos dangaus dvasios ir žemės velniai. Jis žinojo
visus vilkolakius, gyvenusius kalnuose, miškuose, upėse ir ežeruose. Jis
galėjo nesuklydęs išvardinti, kokie vilkolakiai, dvasios ir pabaisos
gyvena viename kalne, kokie vilkolakiai ir drakonai veisiasi konkrečioje
upėje, kokias išdaigas krečia nelabosios jėgos keliuose ir
kokie vilkolakiai ir dvasios-vilkai valkiojasi kapinėse. Chvang-di
pasidarė liūdna ir skaudu, kad jis, visatos valdovas, taip smulkiai
visko nežino kaip Baidzė. Tad jis liepė nupiešti žemėlapį,
nurodant ant jo visas dvasias, kurias išvardino Baidzė, o iš šono
užrašyti vardus ir paaiškinimus. Iš viso susidarė 11 520 pavadinimų.
Nuo to laiko Chvang-di pasidarė labai patogu valdyti visą
bjaurastį.*
Ištrauka iš
senovės kinų legendos rodo, kaip seniai ir kokiems įvairiems
tikslams žmonės naudoja žemėlapius. Ypač šiuolaikiškai skamba
mintis apie kartografinės informacijos panaudojimą šaliai valdyti.
Būtent šiuo metu tai tampa aktualu visame pasaulyje – kuriamos
elektroninės valdžios paslaugos bei į jas orientuotos
geografinės informacijos infrastruktūros, kurios leidžia
žemėlapių pavidalu pateikti labai įvairią ir tarpusavyje
susietą informaciją apie
valstybę, regioną, pasaulį.
Turtinga kartografijos
patirtis rodo, kad žemėlapiuose galima pavaizduoti įvairius objektus
ir jų derinius (aibes, grupes, taksonus), procesus (vystymąsi,
funkcionavimą, judėjimą erdvėje), savybes ir santykius
(sąveiką, hierarchiją, priklausomybes, atitikimą), be to iš
visiškai skirtingų sričių. Žemėlapyje galima pateikti kiekybines,
kokybines ir struktūrines objektų charakteristikas; vaizduojami
reiškiniai, kurie gali būti stebimi, nestebimi, arba vizualiai nestebimi
iš principo. Galima vaizduoti tolydžius ir diskrečius, griežtai
apibrėžtus ir ir tikimybinius objektus.
Kartografuojama realybė, abstrakčios ir dirbtinės konstrukcijos,
fantazijos rezultatai. Reiškiniai gali
būti statiški ir dinamiški, pateikti įvairiais erdvės ir laiko
masteliais, apimtimis, pjūviais. Deja, kartografija vis dar neturi savo
nuoseklios teorijos, kuri leistų naudojantis pažintais dėsniais
prognozuoti procesus bei suprasti žemėlapio vietą dabartiniuose
informaciniuose procesuose, sistemose ir technologijose.
Šio kurso tikslas yra pažvelgti į kartografiją kaip į
vieną iš informacijos mokslų (kokiu šiuolaikinė kartografija vis
labiau tampa) bei supažindinti su
pagrindiniais informacijos valdymo aspektais, kurie gali praversti praktiniame
kartografo darbe.
Profesionaliam
kartografui neužtenka intuityviai suvokti apdorojamą informaciją, jam
būtina suprasti svarbiausius informacijos (ne tik geografinės)
valdymo principus ir mokėti juos pritaikyti konkrečiais atvejais,
projektuojant ir sudarant teminius žemėlapius. Pateikiama medžiaga
turėtų padėti susiorientuoti informacijos įvairovėje
ir gebėti savarankiškai organizuoti bei vykdyti didelės apimties
kartografinius projektus. Kursą sudaro penkios stambios dalys, skirtos
svarbiausiems informacijos valdymo aspektams kartografijoje. Kiekvienos dalies
pabaigoje pateikiamas rekomenduojamos literatūros ta tema sąrašas.
Pirmoji dalis skirta šiuolaikinės kartografijos sampratai
ir raidos apžvalgai, akcentuojant technologinį aspektą ir
metodologines problemas, kylančias dėl spartaus skaitmeninių
technologijų vystymosi. Nagrinėjama žemėlapio ir kartografijos
sąvokų kaita, vystymosi tendencijos pasaulyje ir jų atspindys
Lietuvos kartografijoje bei galimos perspektyvos, pateikiama keletas

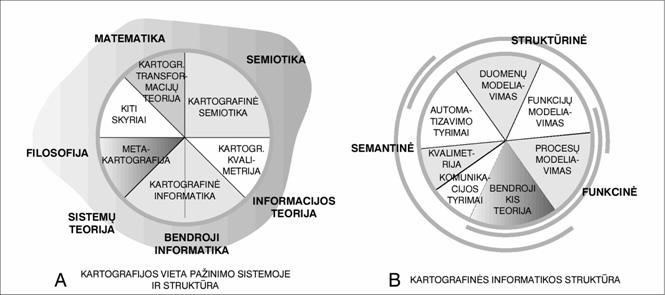

skirtingų požiūrių į kartografijos struktūrą ir
vietą mokslų sistemoje.
Antrojoje dalyje pateikiamas įvadas į
geoinformatikos discipliną. Tai mokslas, susiformavęs geomokslų
ir informatikos sąveikos srityje ir šiuo metu išstumiantis klasikinę
kartografiją daugelio Vakarų Europos šalių ir JAV aukštosiose
mokyklose. Supažindinama su svarbiausiomis sąvokomis, principais ir
erdvinės informacijos sutvarkymo būdais, nesiejant jų su
konkrečia technologija ar algoritmais, bet akcentuojant geografinės
informacijos semantinius aspektus kaip ją organizuojantį
veiksnį. Svarbiausias šioje dalyje yra skyrius, kuriame nagrinėjami
koncepcinio modeliavimo metodai. Esybių-ryšių, vėliau objektinio
modeliavimo principai buvo suformuluoti paskutiniame 20 a. dešimtmetyje kaip
kompiuterių mokslo – sistemų inžinerijos dalis, bet vėliau pasirodė
labai efektyvūs sprendžiant įvairias kitų sričių
problemas, ypač susijusias su nevienalytės informacijos valdymu.
Geoinformatikos ir kartografijos santykis vis dar
nėra vienareikšmiškai suprantamas. Aišku tik, kad tai yra skirtingos
disciplinos ir kad vyksta jų abiejų natūralus susiliejimas. Geoinformatika siaurąja prasme – tai
technologinė disciplina, tirianti kompiuterinės techninės ir
programinės įrangos, duomenų bei žinių panaudojimą
įvairioms problemoms, susijusioms su objektų ar reiškinių padėtimi
erdvėje, spręsti. Kartografijos tiesioginiai uždaviniai yra kiti. Tačiau
geografinės informacijos mokslo ir geografinės informacijos
sistemų[1]
vystymasis labai praturtino
kartografiją ir suteikė jai naujų galimybių. Beje, egzistuoja
ir atvirkštinis ryšys: kartografinė informacija (geografinė,
statistinė informacija ir grafinės išraiškos priemonės) yra
tokia įvairi ir sunkiai struktūrizuojama, kad susidūrus su ja
kyla poreikis papildyti ar išplėsti įprastus geografinių duomenų
modelius. Taigi, nė viena iš šių disciplinų nėra viena
kitai subordinuota.

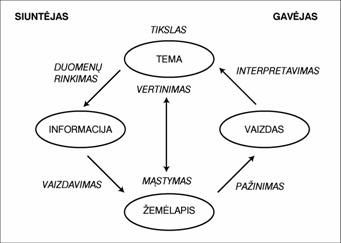

Trečiojoje dalyje apžvelgiama informacijos
perdavimo skirtingais protokolais įvairiuose žemėlapio sudarymo ir
naudojimo procesuose – informacijos komunikacijos – problema. Pateikiama
glausta žemėlapio informacijos perdavimo ir žemėlapio kalbos
teorijų, formaliųjų kalbų, naudojamų geografinei ir
kartografinei informacijai modeliuoti, apžvalga.
Ketvirtoji dalis – tai kartografinių
projektų valdymo pagrindai. Šiuo
metu vis populiaresni tampa skaitmeniniai žemėlapiai, jie daromi
dinamiški, galintys reaguoti į naudotojo veiksmus, "bendrauti"
su juo, t.y., pasižymintys atitinkamais algoritmais užkoduotu elgesiu. Toks
žemėlapis savo esme yra labai artimas kompiuterio programai, todėl
programų sistemų projektavimo patirties perkėlimas į
skaitmeninę kartografiją yra ne tik logiškai pagrįstas, bet ir
natūralus. Šioje dalyje pristatomi sistemų projektavimo metodai ir
loginiai modeliai, perimti iš programų sistemų kūrimo patirties.
Supažindinama su sistemos gyvavimo ciklo samprata, populiariausiais gyvavimo
ciklo modeliais, reikalavimų valdymo principais, projekto duomenų,
procesų ir agentų modeliavimu. Aprašomi svarbiausi efektyvaus
projekto valdymo veiksniai. Tai informacija, svarbi rengiant sudėtingus ir
didelės apimties kartografijos kūrinius, vykdant ilgalaikius
projektus, kai reikia organizuoti bendrą įvairių
sričių specialistų darbą ir integruoti skirtingus
požiūrius.
Penktoji dalis skirta kartografinio
vizualizavimo informaciniams aspektams. Vizualizavimas – tai geografinės ir statistinės
informacijos perteikimas grafinėmis (ar kitomis – audio,
taktilinėmis) išraiškos priemonėmis – ir yra svarbiausias
kartografijos uždavinys. Dideli kiekiai geografiškai susietų duomenų
kartografinio vaizdo pagalba perduodami adresatui kaip daugiau ar mažiau
vertinga informacija, kuri vėliau tampa žiniomis. Duomenų
transformacijos į žinias efektyvumas labai priklauso nuo to, kaip
interpretuojamas kartografinis vaizdas. Kartografo tikslas yra optimaliai
perduoti informaciją tam tikro tipo naudotojui. Šioje dalyje
nagrinėjamos informacijos vizualizavimo problemos ir metodai bei jų
taikymas teminėje kartografijoje.
Kartografinis vizualizavimas yra neatskiriamas nuo kartografinės
semiotikos, nagrinėjančios kartografinių ženklų sistemų
sudarymą, jų prasmės ir vertės klausimus. Šiame kurse
orientuojamasi į grafinės išraiškos priemonių, ypač
skaitmeninių, loginį modeliavimą, kuris padeda išvengti
semiotinių klaidų jau ankstyvose žemėlapių sudarymo
stadijose. Vizualizavimo temai siūlomi du savarankiškai atliekami
praktikos darbai.
Kiekvienos dalies
pabaigoje yra rekomenduojamos literatūros bei nuorodų atitinkama tema
sąrašas, temos savarankiškoms studijoms (seminarams) ir praktikos
darbų užduotys. Knygos gale pateikiamas bendras svarbiausios literatūros
ir Interneto nuorodų sąrašas.

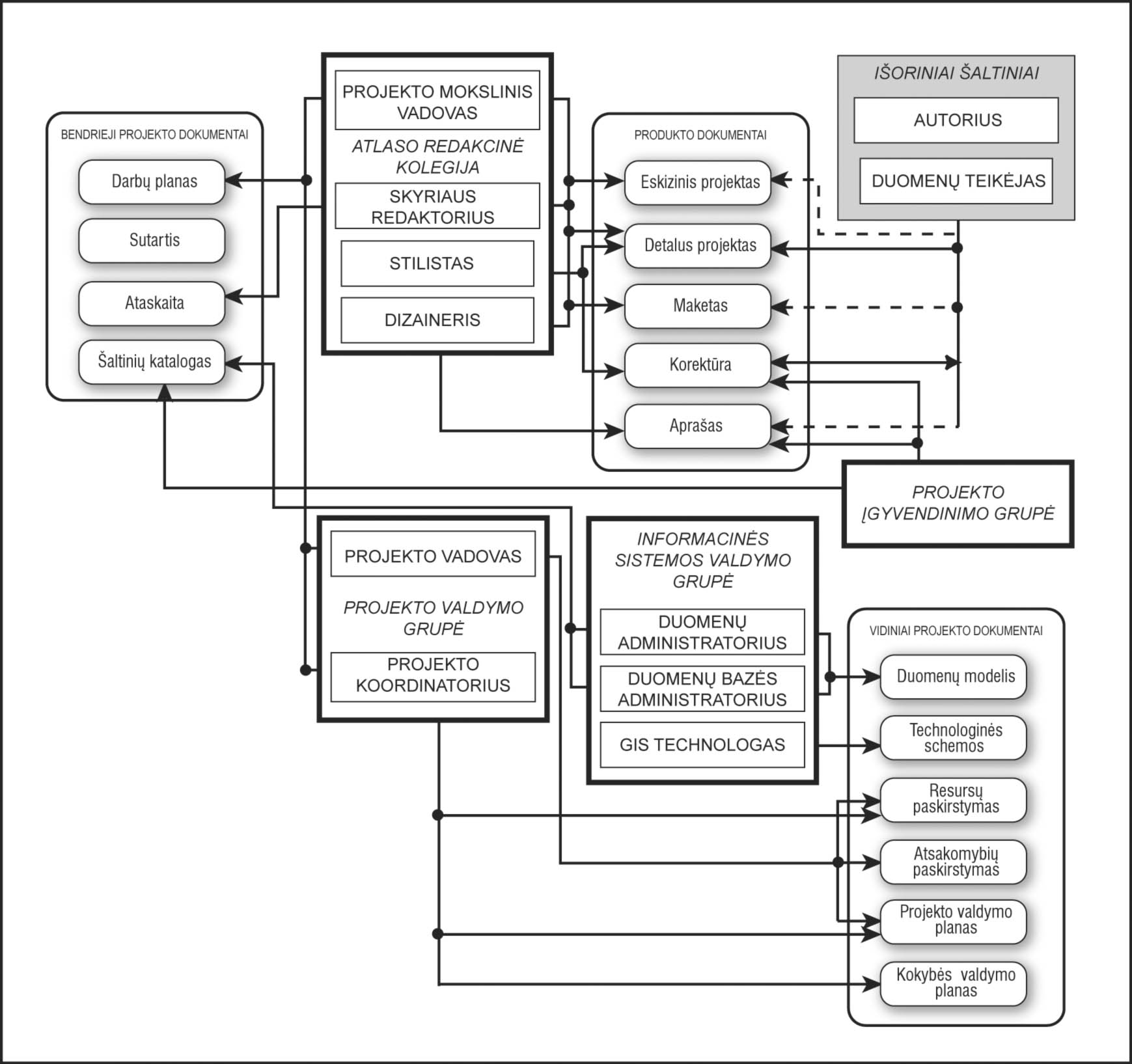

Prieduose pateikiamos
kai kurios iliustracijos, vieną semestrą trunkančio savarankiško
praktinio darbo aprašymas bei Lietuvos nacionalinio atlaso projekto, parengto
pagal knygoje apibendrintas rekomendacijas, aprašymo ištraukos. Praktinis
darbas – konkretaus teminio žemėlapio sudarymas „nuo nulio“ – skirtas
grupei, kurioje pasidalinti vaidmenys ir atsakomybės už tarpinius projekto
rezultatus. Priklausomai nuo studentų pasirengimo ir suinteresuotumo, šis
praktinis darbas gali būti dalykinis žaidimas arba realus projektas. Bet
kuriuo atveju vykdomos užduotys yra tokios, kokios atliekamos įgyvendinant
sudėtingus kartografinius projektus, ir suteikia vertingą tokių
projektų valdymo patirtį.
Tekstas tinka
studentams, turintiems geomokslų
išsilavinimą ir nedaug žinantiems apie geografinę ir
kartografinę informaciją iš
kompiuterių mokslo perspektyvos, nors tikimasi, kad skaitytojai yra
susipažinę su bendrąja kartografija ir skaitmeninės grafikos
technologijomis.
Tarptautinė kartografų asociacija (TKA, angl.: International Cartographic Association – ICA[2], http://www.icaci.org) – tai profesinė asociacija, turinti pasaulinį autoritetą kartografijos, kaip mokslo, užsiimančio žemėlapiais, jų gamyba, platinimu ir tyrimais.
1995
metų 17 tarptautinės konferencijos ir 10 Generalinės
Asamblėjos pagrindinė tema buvo: “kartografija 20 a. pabaigoje
peržengia sienas” – ne tik politines ribas, bet ir įsivaizduojamas ribas
tarp kartografijos ir geografijos.
Kasdieniniame gyvenime
šis susiliejimas paliečia skirtingas ekonomikos, ryšių,
kultūros, socialinių ir kt. sritis. Be abejo, tai vyksta ir tarp
visus geomokslus, ir pasaulio kartografija gali būti jo iliustracija.
Yra daug ribų nykimo priežasčių. Pati akivaizdžiausia – technologijų
plėtra. Sukurtos sistemos stebėti žemės paviršiui iš
kosmoso, galingos grafinio ir skaitmeninio duomenų apdorojimo sistemos,
vyksta integracija tarp anksčiau atskirai egzistavusių
disciplinų ir technologijų: geografinių, kartografinių ir
metrologinių. Tai ir suteikė galingą postūmį vystytis
tarptautinei kartografų bendrijai. Tam labai padeda informacinės
technologijos, kurios sukuria priemones reikalingas informacijos skleidimui,
apdorojimui ir integravimui.
Laikotarpį, kurio metu mokslų susiliejimą lemia
technologijos, ne tik su visais jų privalumais, bet ir keliamais pavojais, galima laikyti
pereinamuoju. Kol kas dar lengva supainioti priemonę ir tikslą, arba
tiksliau – metodą su idėja, del ko infrastruktūra gali kuriam
laikui tapti svarbesne už rezultatus. Panaši situacija yra ar buvo susidariusi
daugumoje šalių, tarp jų ir Lietuvoje. Tačiau artimoje ateityje
jau vien dėl natūralios požiūrių filtracijos viskas
turėtų atsistoti į savo vietas: mokslinis pažinimas užims
deramą vietą ir plėsis, naudojant sukurtą naują
technologinį pagrindą.
Beje, ilgoje kartografijos istorijoje tai įprastas atsinaujinimo
etapas, reikalingas geriau patenkinti vis augančius žmonijos poreikius.
TKA
tikslai[3]
Asociacija savo veikla siekia:
Siekdama
šių tikslų Asociacija bendradarbiauja su nacionalinėmis
vyriausybėmis, nacionalinėmis ir tarptautinėmis valdymo bei
komercinėmis struktūromis ir kitomis mokslo organizacijomis.
TKA strateginio 2003-2011 m. plano santrauka[4]
Changes have taken place over recent decades, which
have had a significant impact on the ICA, its environment and community. If it
is to preserve its authoritative international role in cartography (and in the
associated fields of Geographic Information Science) important changes are required within the
organisation. The proposed changes, which must both confront the challenges
being faced and continue to stimulate a wide range of research and
professional activities, are presented in the form of
a Strategic Plan. The basic concepts and objectives of this plan, for the
consideration of members of the ICA, are laid out below.
•
Members
of ICA respect the freedom and universality of science, the equality of
individuals and
cultures 2, and appreciate creativity and critical
thinking.
•
ICA
seeks the highest quality in technology, standards and production processes.
•
Cartography
and GIScience applied to their full potential in science and society.
•
ICA
recognised as the world authoritative body for Cartography and GIScience.
•
ICA
recognised for outstanding service to its members.
•
ICA
attracting membership from national Cartographic and GIScience societies,
universities,
government and business and commercial organisations,
as well as individuals from every country
Mission (A leadership statement for action):
•
To
ensure that geospatial information is employed to maximum effect for the
benefit of science
and society through promotion and representation of
the discipline and profession of Cartography
Aims (Subsidiary targets for accomplishment of the vision/mission):
•
To
contribute to the understanding and solution of world problems through the use
of Cartography
and GIScience in decision-making processes.
•
To
foster the national and international use of geospatially referenced
environmental, economic
and social information; and to encourage introduction
of a focused geospatial basis for national
and international statistical information.
•
To
provide a global forum for discussion of Cartography and GIScience.
•
To
facilitate the transfer of new Cartographic and Geographic Information (GI)
knowledge
between and within nations, especially to the
developing nations.
•
To
perform or to promote multi-national Cartographic and GI research in order to
solve scientific
•
To
enhance education in Cartography and GIScience in the broadest sense through
publications,
•
To
promote the use of professional and technical standards in Cartography and
GIScience.
•
To
support map-related research in specific topics such as those concerning children,
history,
2 Evidence: ICA is a non-governmental
organisation acknowledged by the United Nations, and follows the rules
of the International Council of Science
(ICSU).
TKA komisijos ir darbo grupės
Palyginus
komisijų skaičių ir pokyčius per penkiolika metų,
galima daryti išvadas apie aktualias vienu ar kitu laikotarpiu kartografijos
problemas. Šie pagrindiniai pokyčiai atspindi dabartines kartografijos
raidos tendencijas:
a)
atsiranda
daugiau technologinės pakraipos komisijų ir darbo grupių;
b)
į
technologijas orientuotos darbo grupės perauga į problemines grupes;
c)
vis
didėja GIS (duomenų) reikšmė.
1995 m. |
2005 m. |
2007 m. |
Nuolatinės komisijos Mokslo ir švietimo Naujų technologijų Žemėlapių gamybos technologijų Kartografijos istorijos Laikinosios komisijos Žemėlapių ir geografinių duomenų naudojimo Nacionalinių ir regioninių atlasų Geografinių duomenų perdavimo standartų Teminės kartografijos naudojant palydovines nuotraukas Gyventojų mobilumo Geografinių duomenų kokybės Miestų kartografijos Taktilinės kartografijos Darbo grupės Svarbiausių teorinių kartografijos problemų Žemėlapių generalizavimo Vandenyno kartografijos Lyčių kartografijoje |
Komisijos: Kartografijos ir vaikų Mokslo ir švietimo Lyčių ir kartografijos Generalizavimo ir daugiaplanio vaizdavimo (angl.: multiple representations) Kartografijos istorijos Nuoseklaus atnaujinimo ir versijų
kontrolės Žemėlapių gamybos valdymo ir
ekonomikos Kartografavimo naudojant palydovines
nuotraukas Žemėlapių projekcijų Žemėlapių akliesiems ir su
regėjimo sutrikimais Žemėlapių ir Interneto Jūrų kartografijos Kalnų kartografijos Nacionalinių ir regioninių
atlasų Planetų kartografijos Erdvinių duomenų
standartų Teorinės kartografijos Visuotinio (angl.: ubiquitous) kartografavimo Vizualizavimo ir virtualių
aplinkų Darbo grupės „Afrikos kartografavimas Afrikai“ Kolonijinės kartografijos istorija
19a.–20a. pradžioje. Erdvinių duomenų
neapibrėžtumo ir žemėlapių kokybės Geoerdvinės analizės ir
modeliavimo |
Komisijos: Kartografijos ir vaikų Skaitmeninių kartografinio paveldo
technologijų Mokslo ir švietimo Generalizavimo ir daugiaplanio vaizdavimo Geoerdvinės analizės ir
modeliavimo Geoerdvinių duomenų
standartų Geovizualizavimo Kartografijos istorijos Žemėlapių gamybos valdymo ir
ekonomikos Kartografavimo naudojant palydovines
nuotraukas Žemėlapių projekcijų Žemėlapių akliesiems ir su
regėjimo sutrikimais Žemėlapių ir visuomenės Žemėlapių ir Interneto Jūrų kartografijos Kalnų kartografijos Nacionalinių ir regioninių
atlasų Planetų kartografijos Teorinės kartografijos Visuotinio (angl.: ubiquitous) kartografavimo Nepakankamai reprezentuojamų
visuomenės grupių kartografijos Naudotojų ir naudojimo
problemų Darbo grupės Meno ir kartografijos Krizių valdymo ir greitojo
reagavimo kartografijos Gyventojų surašymo kartografijos GIS ir tvariosios plėtros „Afrikos kartografavimas Afrikai“ Duomenų pasiekiamumo ir
intelektinės nuosavybės teisių Turizmo kartografijos |
1995 metais Tarptautinės kartografų asociacijos generalinė asamblėja
Barselonoje priėmė darbinius kartografijos
ir žemėlapio apibrėžimus.
Kartografija – tai mokslas, tiriantis
žemėlapių sampratą, gamybą, platinimą ir analizę.
Kartografija gali būti suprantama ir grynai praktiškai kaip visas
žemėlapio sudarymo procesas.
Bet kuriuo atveju žemėlapių sudarymas yra centrinis kartografijos
komponentas, kurio svarba išlieka nekintama šioje nuolat
besikeičiančioje kompleksinėje mokslo srityje.
Plačiąja prasme
žemėlapių sudarymas – tai visa veikla, pradedant pradinių
duomenų rinkimu, vertinimu ir apdorojimu, o baigiant galutinio rezultato
braižymu ir publikavimu. Laikantis modernaus požiūrio į
kartografiją, šią veiklą reiktų išplėsti:
pradinės stadijos apimtų ir strategiją bei planavimą
(kartografinio kūrinio idėjos generavimas), o galutinėse
stadijose veikla nesibaigtų
publikavimu, o apimtų sukauptų geografinių ir projekto
duomenų priežiūrą, atnaujinimą ir panaudojimą
tolesniems projektams. Taigi, veiklos modelį galima įsivaizduoti kaip
uždarą ciklą, prasidedantį ir pasibaigiantį kartografinio
kūrinio idėjos vystymu (naujos idėjos generavimu). Toks modelis
ir bus toliau nagrinėjamas.
Žemėlapis
– tai simbolinis geografinės tikrovės vaizdas, atspindintis
pasirinktus objektus ar savybes. Jis yra
autoriaus pasirinkimo ir kūrybinės veiklos rezultatas, skirtas
naudoti srityse, kur svarbiausias dėmesys skiriamas erdviniams ryšiams.
Šiuo metu apibrėžimams jau beveik 10 metų, o per tą
laiką technologinė aplinka ir visuomenė gana smarkiai
pasikeitė. 2000 metais TKA vykdomasis komitetas nusprendė įkurti
naują darbo grupę Teorinės kartografijos komisijos sudėtyje
pagrindinėms sąvokoms išaiškinti. 2001 metais atlikta TKA
komisijų pirmininkų apklausa, paprašius juos apibrėžti žemėlapio, kartografijos ir GIS
sąvokas.
Trumpai panagrinėsime
esminius spręstinus klausimus, išryškėjusius po šios apklausos.[5]

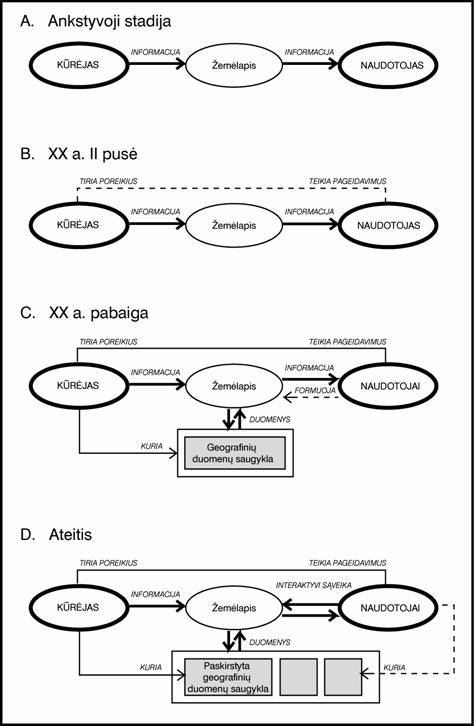

Be abejo, žemėlapis yra centrinė sąvoka, nuo kurios naujo
apibrėžimo priklauso ir kartografijos apibrėžimas.
Nagrinėjant senąjį žemėlapio apibrėžimą, keliamas
klausimas dėl žemėlapio autoriaus
sampratos. Šiuolaikiniai skaitmeniniai žemėlapiai neretai generuojami
automatiškai pagal naudotojo užklausas, pvz., MapQuest interneto
svetainėje[6]. Todėl dalis žemėlapio
autorystės tenka pačiam naudotojui. Be to, skaitmeninių interaktyvių
žemėlapių neatskiriama dalis
yra užkoduoti algoritmai, nusakantys reakciją į grafinio vaizdo
naudotojo veiksmus. Taigi, žemėlapis yra rezultatas ne tik autoriaus, bet
ir programuotojo intelektinės kūrybos. Tada nebeaišku, ar
teminės žemėlapio informacijos autorius ir programuotojas ir
interaktyvios sąveikos scenarijų kūrėjas turi būti tas
pats asmuo, o jei ne – koks jų tarpusavio santykis ir indėlis į
kuriamą žemėlapį.
Taip pat buvo suabejota poreikiu
įtraukti kūrybiškumą į žemėlapio apibrėžimą.
Toks požiūris taip pat susijęs su skaitmeniniais žemėlapiais,
kurie iš principo gali būti generuojami automatiškai. Vis dėlto,
grafinės išraiškos priemonės bet kuriuo atveju yra numatytos ir
programiškai užkoduotos žmogaus, todėl vargu ar galima teigti, kad kūrybinių
pastangų neįdėta.
Vis sunkiau apibrėžti, ir kas yra pats žemėlapis. Be klasikinio grafinio vaizdo, atsirado naujos
žemėlapių kategorijos, įskaitant griežtai kalbant ne
kartografinius kūrinius, kurie jų naudotojų vadinami
žemėlapiais perkeltine prasme, tačiau ši sąvoka yra pakankamai
giliai įsitvirtinusi tam tikros visuomenės dalies sąmonėje.
Todėl pastebima tendencija išplėsti vaizduojamų objektų
aibę.
Apibendrinant, galima teigti, kad pagrindinės probleminių
"žemėlapių" grupės yra tokios.
1.

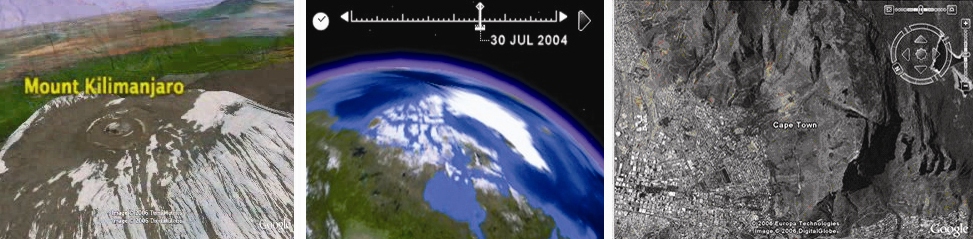

Skaitmeniniai grafiniai vaizdai
kompiuterio displėjuje ar mobilaus įrenginio ekrane. Matomas žemės paviršiaus dalies
vaizdas tradiciškai suprantamas kaip žemėlapis ir tenkina jo
apibrėžimą, nors, palyginus su analoginiu žemėlapiu, turi ir
apribojimų (pvz., ekrano ribojamas dydis) ir papildomų galimybių
(pvz., vaizdo stumdymas ir didinimas). Pagrindinė problema yra ta, kad
šiai kategorijai reiktų priskirti ne tik konkrečiu momentu
matomą vaizdą, bet ir nuo jo neatskiriamus grafinius failus, kuriuose
saugomi tokie vaizdai (pvz., .ai, .cdr, .jpeg, .gif, .bmp ir kt.), o,
galbūt, ir programą, kuri tą vaizdą generuoja iš
skaitinių duomenų.
2.
Geografinės duomenų bazės. Jei paprastas rastrinės ar
vektorinės grafikos failas savo prasme yra
labai nutolęs nuo žemėlapio, geografinės duomenų
bazės failų sistema atitinka evoliucionuojančią
žemėlapio sampratą, kaip geografinių duomenų saugyklos bei
perdavimo priemonės. Bet, kaip ir pirmuoju atveju, kyla klausimas, ar generuojanti
programa ir duomenų bazių
valdymo sistema yra žemėlapio dalis.
3.
Hologramos, trimatės grafikos pagalba
sukurti skaitmeniniai žemės paviršiaus vaizdai. Iki šiol žemėlapis įsivaizduojamas
kaip projekcija į plokštumą, bet nėra principinių
kliūčių laikyti žemėlapiu trimatį vaizdą.
1 pav. Fantastinės vietos
žemėlapis*
4. Virtualių, hipotetinių, negeografinių vietų žemėlapiai. Įprasta ne tik Žemės, bet ir kitų dangaus kūnų paviršiaus vaizdus laikyti žemėlapiais. Dangaus skliauto vaizdai (žvaigždėlapiai) taip pat yra artimi klasikinei sampratai. Tačiau žemėlapis nebūtinai turi atspindėti realybę (pvz., J.R.R. Tolkien "Žiedų valdove" įdėti įsivaizduojamo Vidurio pasaulio žemėlapiai). Dar labiau nuo klasikinės geografinės erdvės sampratos yra nutolusi pasaulinio kompiuterių tinklo Interneto erdvė, pasižyminti visai kitomis topologinėmis savybėmis (padėties, atstumo sąvokomis), negu įprasta euklidinė erdvė. Vis dėlto, Interneto erdvė ne tik vaizduojama grafiškai pagal tam tikrą mastelį, bet ir tokie vaizdai, dažnai ir trimačiai, tinklo naudotojų yra nuo seno vadinami žemėlapiais, o jų sudarymo procesas yra artimas kartografavimui (angl.: map, mapping). Biologijoje susiduriame su įsigalėjusiais žmogaus kūno topografijos ir žemėlapio terminais. Taigi, kyla problema, kokio tipo pseudogeografinės erdvės vaizdus yra prasmė laikyti kartografijos tyrimo objektu. Galbūt prasminga akcentuoti tik reikalavimą, kad tas vaizdas būtų simbolinis, sumažintas ir apibendrintas, arba pridėti reikalavimą, kad kartografuojamas objektas būtų unikalus, taip išvengiant žmogaus kūno žemėlapių problemos. O Interneto kartografija ko gero turėtų tiesiog tapti kartografijos dalimi [7].
2 pav.Hipotetinės vietos (A.
Kirchnerio 1678 m. sudarytas) Atlantidos žemėlapis
5. Žemėlapiai žmonių sąmonėje (angl.: mental maps). Tai kartografiškai išreiškiamas subjektyvus realios geografinės erdvės suvokimas, priklausantis nuo pažinimo, psichologinių nuostatų ir kitų veiksnių. Jis yra skirtingas kiekvienam individui, tačiau galima apibendrinti visuomenės grupėms regioniniu, nacionaliniu, kultūriniu ar kitu pagrindu.
3 pav. Politinis „sąmonės
žemėlapis“ (2005 m. B. Petchenik vaikų žemėlapių konkurso
dalyvė Oksana Vasiljeva, 15 m.)
4 pav. Dviejų lygmenų „sąmonės žemėlapis“,
vaizduojantis, kaip amerikiečiai mato pasaulį Rytų
europiečio požiūriu (šaltinis nežinomas)
H.Moellering (JAV) siūlė skirstyti
visus įmanomus žemėlapius pagal dvi savybes:
a)
galimybę matyti juos kaip vaizdą;
b)
galimybę juos pajusti, apčiuopti.
Matomas |
Materialus |
Pavyzdys |
Taip |
Taip |
Įprastas spausdintas žemėlapis |
Taip |
Ne |
Vaizdas ekrane, holograma |
Ne |
Taip |
Duomenų bazė kompaktiniame diske[8] |
Ne |
Ne |
Sąmonės žemėlapis |
Preliminarius pasiūlymus naujam žemėlapio apibrėžimui galima suvesti į du.
Žemėlapis – tai vaizdas geografinio mastelio vietos ar reiškinio, sukurtas naudoti tose srityse, kur svarbiausi yra erdviniai ryšiai bei atspindintis pasirinktus objektus ar savybes (arba taisyklės, užkoduotos automatinio generavimo priemonėse)
Jei pirmasis apibrėžimas gana artimas prieš tai buvusiam, antrasis yra labiau orientuotas į suvokimo aspektus. Deja, nė viename neatsispindi Interneto kartografijos galimybė, neapibrėžta interaktyvumo ar dinamikos (išskyrus antrąjį) savybė.
Žemėlapis – tai erdvės-laiko semiotinis (tradicinis arba virtualus) modelis realių ar fikcinių objektų/reiškinių Žemės paviršiuje, kitose planetose ar kosmose [9].
Svarbiausi komentarai kartografijos apibrėžimui buvo šie:
1) kartografiją vienareikšmiškai apibrėžia žemėlapio sąvoka. Kartografija – tai mokslas apie žemėlapius;
2)
kartografijos apibrėžimas
susiaurina dabartinę jos sampratą. Kartografija – tai daugiau negu disciplina, tai –
pažinimo sritis.
Pasiūlyti nauji apibrėžimai.
Kartografija – tai disciplina, tirianti žemėlapius,
kartografavimą (angl.: mapping),
žemėlapių naudojimą ir naudotojus.
Kartografija šiuolaikinėje visuomenėje gali būti suprantama
ir kaip „ ...sistema skirtingų išraiškos formų, kai dominuoja
tradicinių ir virtualių kartosemiotinių modelių (realybės
ir fikcinių) sudarymas ir naudojimas“ [10]. Šios išraiškos (manifestacijos) formos
parodytos 5 paveiksle.
5
pav. Kartografija ir jos
manifestacijos formos (A.Wolodtschenko, 2000)
Kaip
akademinė disciplina, kartografija turi profesines asociacijas
(nacionalines, regionines ir tarptautinę). Leidžiami moksliniai žurnalai,
rengiamos konferencijos, ji dėstoma aukštosiose mokyklose.
Nors
geografinės informacijos sistemų terminologija nėra
tiesioginė kartografų kompetencija, buvo pabandyta „atnaujinti“ ir
GIS apibrėžimą.
Vis dar oficialiai naudojami apibrėžimai:
GIS – tai
galinga sistema priemonių erdvinei informacijai apie realų
pasaulį rinkti, saugoti, gautii pagal poreikį, transformuotii ir
vaizduoti (Burrough, 1986)
GIS – tai
sprendimų priėmimo palaikymo sistema, naudojanti erdvėje
susietų duomenų sąveiką ir taikoma uždaviniams spręsti
(Cowen, 1988)
Nors buvo pastebėta, kad šie apibrėžimai jau 15–20 metų senumo, nieko iš esmės naujo nepasiūlyta. Tačiau atkreiptas dėmesys į du dalykus.
1. GIS santrumpa anglų kalba reiškia ne tik geografinės informacijos sistemas (angl.: Geographic Information Systems), kurios yra skaitmeninių priemonių rinkiniai darbui su geografiniais duomenimis, bet ir geografinės informacijos mokslą (angl.: Geographic Information Science), nagrinėjantį teorines tokių sistemų kūrimo prielaidas. Lietuvoje šie du terminai dažniausiai neskiriami, o geografinės informacijos mokslo samprata vis dar labai neaiški.
2. Kartografams svarbu apibrėžti kartografijos ir geografinės informacijos mokslo santykį.
Taigi, per dešimtmetį (1995–2005) pagrindiniai pokyčiai terminologijoje susiję su žemėlapiu:
a) tikslais: išsiplėtė kartografiškai vaizduojamų objektų aibė;
b) metodologija: dinaminių procesų svarba padidėjo visame žemėlapio egzistavimo procese;
c) vaizdu: žemėlapio sąvoka išplėsta nuo vaizdo iki sistemos, sukurtos sąveikaujant žmogui, duomenims, programoms ir kt.
d) naudojimu: Pagal tai, kokiam tikslui naudojamas žemėlapis. MacEachren and Kraak (1997) išskyrė keturis žemėlapių vartojimo tikslus:
1. Nagrinėjimas,
2. Analizė,
3. Sintezė,
4. Vaizdavimas
ir atvaizdavo kubo modeliu (6 pav.).
Trys kubo ašys vaizduoja tris skirtingus žemėlapio naudojimo aspektus:
1.
Žemėlapis naudojimui pasirenkamas iš jau
esamų ir naudojamas privačiai arba viešai.
2.
Žemėlapis naudojimui sugeneruojamas turint kai
kuriuos žinomuosius arba peržiūrint žemėlapį atrandama tai, kas
nežinoma.
3.
Naudotojas gali arba negali interaktyviai keisti
žemėlapio savybes
6 pav. Kartografija kaip sistema (A. MacEachren, T.
Morita, 2002)
Sekantis paveikslas rodo, kad informacijos perdavimo procesas
kartografijoje iš esmės nepatobulėjo nuo aštuntojo 20 a.
dešimtmečio (L. Ratajskio, A. Aslanikašvilio, K. Sališčevo,
M.Berlianto).
7 pav. Kartografija kaip procesas (T.
Morita, 2002)
Dar vienas
„kubo“ modelis (8 pav.), skirtingas nuo pirmojo, skirto perteikti
žemėlapių tipologijai, yra orientuotas tik į į
žemėlapio naudojimą
Nurodyti pavyzdžiai Interneto svetainėse:
URL 7 http://www.britannica.com/bcom/eb/article/single_image/
URL 14 http://www.hslzuid.nl/hsl/uk/intro-uk.html
URL 26 http://www.lib.utexas.edu/Libs/PCL/Map_collection
URL 27 http://www.geog.qmw.ac.uk/gbhgis/gisruk98/
URL 28 http://aquarius.geomar.de/omc/make_map.html
URL 29 http://www.lonelyplanet.com.au/dest/dest.htm
URL 30 http://vesaware.atlaszone.lycos.com
URL 31 http://census.ac.uk/casweb/
URL 32 http://lenny.mcc.ac.uk/kindsdb6/

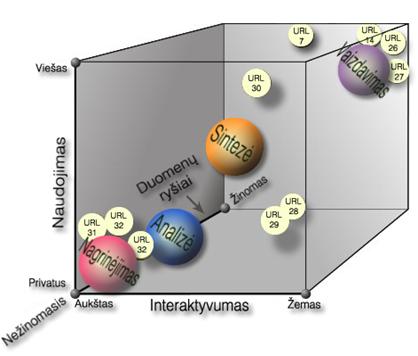

8 pav. „Žemėlapių naudojimo kubas” (A. MacEachren, 1994) ir pavyzdžiai Internete (M. Jancevičius, 2002)
Kubo ašys
simbolizuoja tris skirtingus žemėlapių naudojimo aspektus:
Svarbiausios
šiuolaikinės kartografijos charakteristikos yra jos didėjanti svarba,
kompleksiškumas ir dinamiškumas.
Svarba. Žemėlapio reikšmė civilizacijai nediskutuojama. Nė viena
iš veiklos sričių, kaip nors susijusių su Žemės paviršiumi,
neapsieina be žemėlapių: žemėtvarka, nuosavybės valdymas,
orų prognozės, kelių tiesimas, miškotvarka, naudingųjų
iškasenų telkinių žvalgymas, navigacija – ir taip galima tęsti
be galo. Apie 80 procentų pasaulyje šiuo metu naudojamos informacijos yra
geografiškai susieta. Be to, žemėlapiai kuo toliau, tuo darosi svarbesni,
nes dauguma sunkiausių žmonijos problemų, ir ekologinių, ir
socialinių, yra pagal savo
prigimtį susijusios su gyvenamaja geografine aplinka. Efektyvus
reiškinių vaizdavimas žemėlapiuose yra svarbus ieškant šių
problemų sprendimų. Dar daugiau, kartografija gali tapti priemone
jiems rasti, ypač sujungta su didelėmis duomenų kaupimo ir
apdorojimo sistemomis bei automatinėmis erdvinės analizės
priemonėmis (vis dėlto, žmogaus sugebėjimas suvokti erdvinius
santykius analizuojant grafinį vaizdą negali būti pakeistas automatikos).
Dinamiškumas. Kaip ir daugelis mokslų, kartografija yra
atsidūrusi pačiame 20 a. pabaigos technologinės revoliucijos
sūkuryje. Technologija visada darė šiai disciplinai įtaką,
tačiau dabartiniai pokyčiai neturi precedento ankstesnėje jos
raidoje. Dabar naudojama moderniausia techninė ir programinė
įranga, žemėlapiai sudaromi vis greičiau ir pigiau, nekalbant
jau apie sudarytojo pasitenkinimą. Bet svarbiausia yra tai, jog, kaip
anksčiau minėta, iš esmės keičiasi paties žemėlapio
funkcijos ir samprata.
Kompleksiškumas. Šiuolaikinė teminė kartografija siekia
kuo geriau atspindėti įvairias visuomenės gyvenimo sritis, žemėlapiuose
vaizduojant ne tik realius reiškinius, bet ir statistinius modelius,
atspindinčius sudėtingus išvestinius
rodiklius. Norint korektiškai perteikti siauros dalykinės srities
informaciją, reikia būti susipažinus su vaizduojamu reiškiniu,
suprasti jo prigimtį. Taigi, kartografas turi arba papildomai įgyti
išsamių žinių konkrečioje teminėje srityje, arba
sugebėti efektyviai gauti ir panaudoti tos srities specialistų
žinias.
9 pav. Kartografiniai mokslai
Paveiksle pavaizduotos tiesiogiai su kartografija susijusios disciplinos, kurios arba sukuria pradinius duomenis žemėlapiams sudaryti, arba tokios, prie kurių pavadinimo galima prirašyti žodį „kartografija“.
Žemėlapiai, kaip sudėtingi intelektualiai perteiktos realybės vaizdai, taip pat yra mokslinių tyrimų objektas. Tai sudėtingos informacijos skleidimo priemonė, teikianti didelį mokslinių tyrimų potencialą. Jį ir išnaudoja kartografai, dirbdami matematikos, informatikos, technologijos, pažinimo ir suvokimo tyrimų srityse.
10 pav. Žemėlapio tyrimų
aspektai
Institucijos su
apibrėžtais ilgalaikiais tikslais ir veiklos strategija informacinę
sistemą (IS) sudaro jos informacijos saugyklų, srautų,
informacija operuojančių procesų ir už tuos procesus
atsakingų veiklos dalyvių bei kitų pagalbinių elementų
vieninga sistema, sukurta ir palaikoma pagal tam tikrą teorinį modelį.
Tokia sistema teminės kartografijos darbus vykdančios
institucijos ribose ir yra naujas besivystantis
kartografinės informatikos tyrimo objektas. Kartografinės
informatikos discipliną galima įsivaizduoti kaip kartografijos
discipliną, tiriančią informacinių sistemų
kartografijoje struktūrą, organizaciją, funkcijas, raidą,
kūrimo ir valdymo dėsnius bei sąveiką su kitomis
sistemomis. Jos tikslas – optimaliai perteikti geografinę informaciją
jos naudotojams kartografinių kūrinių pavidalu.
Disciplina, kurią kol kas vadiname kartografine informatika, yra glaudžiai susijusi su sistemų teorija
bei informacinių technologijų
taikymu kartografijoje. Jos vieta pažinimo sistemoje ir kartografijoje parodyta
11 paveikslo A dalyje (kartografijos struktūra pagal Kavaliauską,
1997).
11
pav. Kartografinės informatikos vieta
mokslų sistemoje ir struktūra
Pačios
kartografinės informatikos struktūra nėra iki galo
susiformavusi. Svarbiausios jos disciplinos parodytos 11 paveikslo B dalyje: Pagrindiniai skyriai yra tokie.
1.
Struktūrinė kartografinė informatika (tiria IS
struktūrą ir kiekybines charakteristikas). Jai priklauso
informacinių sistemų komponentų – duomenų ir veiklos
dalyvių (funkcijų) modeliavimas.
2.
Funkcinė kartografinė informatika (tiria ryšius tarp IS komponentų ir jose
vykstančius procesus). Jos svarbiausia disciplina
yra procesų modeliavimas.
3.
Semantinė kartografinė
informatika (tiria problemas, susijusias su informacijos perdavimo,
prasmės ir kokybės klausimais). Be informacijos perdavimo
(komunikacijos) ir kokybės vertinimo (kvalimetrijos), jai priklauso ir
kartografijos procesų automatizavimo tyrimai.
4.
Kompleksinė kartografinė
informatika. Ši disciplina
turėtų nagrinėti ne tik kartografijos informacinių
sistemų kūrimą visais išvardintais aspektais, efektyvumą,
patikimumą, optimalų funkcijų paskirstymą vykdytojams, bet
ir filosofines, metodologines, taikomąsias jų analizės
problemas.
Kartografinė informatikos praktinė dalis – informacinių
sistemų planavimas, projektavimas, kūrimas ir naudojimas. Teoriniai
skyriai jai teikia priemones ir metodus sistemų struktūros,
posistemių sąveikos, optimalių funkcionavimo variantų
nustatymui. Kaip ir sistemų inžinerijoje, sistemų (o taip pat
kartografinių kūrinių projektų) kūrimas skaidomas
į etapus:
1.
sistemos idėjos suvokimas
(problemos analizė);
2.
tikslų ir priemonių
jiems pasiekti analizė;
3.
sintezė (problemos
teorinis sprendimas keliais variantais);
4.
modeliavimas (sprendimas
programinėmis ir techninėmis priemonėmis);
5.
optimalaus varianto
priėmimas;
6.
įgyvendinimas.
Savaime
suprantama, kad kartografinėje
informatikoje turi būti išlaikyti:
·
bendrieji
kartografijos principai: matematinio apibrėžtumo, abstrakcijos, tolydumo,
sintetiškumo, vienareikšmiškumo ir kt.;
·
pagrindiniai
sisteminiai principai: kiekvienas objektas yra sistemos komponentas, sistema
yra komponentų visuma bet per juos neapibrėžiama, komponentai
neatsiejami nuo struktūros, kad komponentas įeitų į
struktūrą, jis turi atitikti jos ryšių specifiką, sistema
tiriama visų jos komponentų atžvilgiu;
·
pagrindiniai
informatikos principai (informacija atsiejama nuo fizikinės reiškinių
prigimties).
Dabartinėje kartografijoje aiškiai išsiskiria du aktualijų lygmenys:
a) episteminis, apimantis kartografinės komunikacijos aspektus, ir
b) empirinis, apimantis žemėlapių sudarymą globalizacijos sąlygomis.
Pirmajame lygmenyje reikia įvertinti informacijos technologijų ir Interneto poveikį esminei žemėlapio ir kartografijos sampratai. Neretai kyla klausimas, ar tik neartėja kartografijos, kaip mokslo, krizė. Siekiant optimizuoti žemėlapio komunikaciją svarbu suprasti, kaip žemėlapis gali būti prasmingai integruotas į šiuolaikines daugiaterpes (angl.: multimedia) aplinkas, nustatyti žinomų matavimo priemonių kognityvines ribas, o taip pat sukurti naujas priemones, skirtas patenkinti naujiems visuomenės poreikiams. Šiuo metu yra didelė kartografija užsiimančių įmonių ir organizacijų,o taip pat technologijų įvairovė, kuri trukdo efektyviai spręsti šią problemą..
Kalbant apie antrąjį lygmenį, svarbus veiksnys yra globalizacija, kuri radikaliai keičia bendravimą, idėjas, mokslinę ir meninę kultūrą bei gyvenimo stilių apskritai, verčia iš naujo susimąstyti apie erdvės su tinklo savybėmis idėją bei ieškoti atsakymų, kaip šią idėją perteikti kartografiškai. Faktiškai, kartografijos paskirtis ir yra vaizduoti erdvę, šiuo taveju – su naujomis metrikomis, leidžiančiomis pavaizduoti pokyčių dinamiką, veikėjų įvairovę, laiko faktorių sprendžiant šiuolaikinės visuomenės problemas. Pirmajame 21 a. dešimtmetyje kartografinių vaizdų naudojimas auga beveik eksponentiškai, kad galėtų patenkinti su globalizacija susijusius žinių ir interpretacinių modelių poreikius. Žemėlapis išlieka tinkamiausia priemone pavaizduoti žinioms apie pasaulio tinklus ir srautus, kurie jungdami ar atskirdami Žemės paviršiaus sritis, formuoja specifines erdvines struktūras, kurios labai svarbios visuomenės raidai. Žmonių gyvenamosios vietos pasirinkimas yra tiesioginė šios raidos išraiška. Judėjimas yra viena svarbiausių kategorijų, kuri turi būti nagrinėjama kartografijos kontekste, įskaitant pačias abstrakčiausias judėjimo išraiškas, taip pat ir judėjimo virtualumą. Sudėtingų, tokių kaip miestų, bendruomenių valdymui reikia kartografinių priemonių, išreiškiančių ir apibendrinančių piliečių judėjimo erdvines savybes. Taip pat kartografinės priemonės naudojamos projektuojant transporto kelius ir sistemas, skirtas spręsti problemoms dėl sutrikusio judėjimo (transporto kamščių, nelaimingų įvykių ar pan.). Be to, miestų gyventojus jų pačių interesai verčia dalyvauti priimant valdymo ir plėtros sprendimus. Apskritai, tiek erdvinė, tiek atributinė informacija, kurią perteikia žemėlapiai, ir dėl kurios jie visą laiką buvo naudojami, dabar tampa dar svarbesnė ir naudojama vis naujame kontekste ir scenarijuose. Todėl jau kalbama apie naujos refleksyviosios kartografijos, skirtos dabartinio pasaulio erdviniams uždaviniams suformuluoti ir spręsti, poreikį.
Reiktų akcentuoti tris pagrindinius tokių “naujų” uždavinių tipus.
1. Dinamikos kartografija. Tai uždavinys, susijęs su judėjimo vaizdavimu naudojant topologines metrikas. Skirtingai nuo akivaizdžios ir labiausiai įprastos judėjimo sampratos (žmonių ir daiktų vietos erdvėje pasikeitimo), judėjimas yra konceptuali kategorija, reiškianti viską, ko neįmanoma aprašyti statine forma, kas apibrėžiama tik per savo dinamiką. Mobilumas yra išskirtinis šiuolaikinės visuomenės bruožas. Daugelis reiškinių jau nieko nedomina kaip konkreti (statinė) būsena, o nagrinėjama kaita, progresas, kuris pats yra tų reiškinių tikslas. Suvokti globalizacijos esmei reikia naujų tokių reiškinių analizės instrumentų. Dar neaišku, kokia turi būti kartografavimo sistema galinti apibrėžti dinamiką, skirtingų socialinių veiksnių sąveiką, vystymąsi.
2. Bendradarbiavimo kartografija. Tai visuma priemonių, kurios leidžia su žemėlapiu kartu dirbti ir diskutuoti įvairiems naudotojams skirtingose vietose. Tai ypač aktualu planavimo uždaviniams, tačiau toks kolektyvinis sprendimų priėmimas siekiant patenkinti skirtingus interesus ir naudojant geografinę informaciją apskritai yra bet kokio gero valdymo praktika. Kuriamos sistemos, padedančios specialaus pasirengimo neturintiems dalyviams naudoti žemėlapius, juos analizuoti, priimti sprendimus ir juos komentuoti.
3. Rizikų kartografija. Kalbama apie sprendimų priėmimo sistemas, kurios leistų greitai gauti informaciją apie pavojų ir valdyti krizes ar nuo jų apsaugoti. Žemėlapis tokiose sistemose yra jungianti grandis, simboliais išreiškianti reikiamą ir aktualią (realaus laiko) erdvinę informaciją bei ją perduodanti kitoms grandims. Čia svarbūs du aspektai: procesų valdymas, t.y., informacijos apdorojimas ir teikimas realiu laiku bei optimaliais simboliais, bei analitinė dalis, kuri yra pats sudėtingiausias sprendimų priėmimo sistemų komponentas. Tinkamas rizikų ir pavojų įvertinimas reikalauja labai sudėtingos priežasčių ir pasekmių analizės skirtinguose kontekstuose įvertinant aplinkos sąlygas, dalyvius, poveikį ir pasekmes, dinamiką, valdymo veiksmus ir kt.
Apžvelgsime kartografijos raidą užsienyje ir
Lietuvoje paskutiniais 20 a. dešimtmečiais tais aspektais, kurie yra
svarbiausi šiuolaikinio informacijos modeliavimo požiūriu ir be kurių
dabar jau neįsivaizduojamas didelių kartografinių darbų
organizavimas: teminės
kartografijos duomenų modelio vystymasis
bei informacinės sistemos
procesai ir jų valdymas skirtingose
informacinės sistemos vystymosi stadijose. Remdamiesi istorine analize,
pabandysime apibrėžti pagrindines teminės kartografijos
informacinės sistemos, suprantamos kaip materialios sudėtingos
sistemos, skirtos kartografinės informacijos kaupimui, saugojimui,
transformavimui, naudojimui ir platinimui, bei vystymosi ateityje tendencijas.
Pagal pagrindines charakteristikas,
vyraujančius vystymo veiksnius, poreikius ir kitus aspektus buvo išskirti
trys kartografijos informacinės sistemos vystymosi periodai bendrosios
kartografijos raidos kontekste, kuriuos galima atskirti pagal skirtingus
teminės kartografijos teorijos akcentus (1.1 lentelė). Reikia
pabrėžti, kad perėjimai tarp šių periodų nebuvo
nuoseklūs: kokybiškai naujos informacinės sistemos formavimasis
kiekvienos jų pabaigoje buvo sąlygotas revoliucijų,
apėmusių ne tik daugiau nei vieną technologiją, bet ir
visą pažinimo sritį. Periodų ribas galima nusakyti tik
apytikriai – skirtingose šalyse jos priklausė nuo nevienodo
idėjų ir technologijų vystymosi, todėl persidengė
laike.
1.1 lentelė. Informacinės
sistemos vystymosi teminėje kartografijoje periodai
|
Periodas |
||
|
Savaiminio informacinės sistemos formavimosi |
Geografinės informacijos sistemų |
Informacijos integravimo |
Trukmė |
iki XX a vidurio (JAV iki 1960, Vakarų Europoje iki 1970, Lietuvoje iki 1990) |
~1960 – ~1990 JAV ~1970–1997 V.Europoje 1990 – 1997 Lietuvoje |
nuo maždaug 1990 JAV, nuo 1997–1999 Vakarų Europoje |
Trumpa charakte-ristika |
Savaiminio informacinės sistemos formavimosi laikotarpis. Dideli teritoriniai skirtumai. |
Kompiuterizacijos ir informacinių sistemų kūrimo laikotarpis. Vieningos IS koncepcijos formavimasis. |
Informacijos krizės laikotarpis (naujos
stadijos pradžia). Naujų koncepcijų paieškos. |
Prielaidos IS vystymuisi |
Kartografijos peraugimas iš individualios į kompleksinio pobūdžio veiklą. Moksliniai tyrimai, naujų technologijų atsiradimas ir vystymasis. |
Skaitmeninės technologijos. Geografinės informacijos didelių kiekių kaupimo ir valdymo automatizavimas. Globalinių sistemų kūrimas. |
PC panaudojimas ir
masinis prieinamumas. Techninių
galimybių augimas. Didėjantis informacijos poreikis. |
Pagrindi-niai akcentai |
Automatizavimas |
Metodologija, technologija, darbų organizavimas |
Integruotų sistemų projektavimas ir valdymas. Kokybės valdymas. Orientacija į naudotoją. |
Krizės priežastys |
Informacijos kiekiai ir įvairovė |
Sistemų sudėtingumas. Standartizavimas. |
Dar neaiškios, nes
periodas tik prasideda. |
Sprendi-mo kelias |
Skaitmeninės technologijos ir duomenų modeliavimas |
Informacijos modeliavimas. Nauji analizės ir projektavimo metodai. |
---- |
Žemėlapio funkcijos |
Informacijos saugojimo forma ir perdavimo būdas. |
Informacijos
perdavimo būdas. Duomenys
ir grafinis vaizdas jame yra atskirti. |
Informacijos
perdavimo būdas ir
sąveikos priemonė |
Požiūrių ir technologijų
įvairovės periodas buvo ypač svarbus teminei kartografijai.
Didelis kompiuterių greitis ir tikslumas leido efektyviai apdoroti
didelius kiekius informacijos. Skirtingos technologijos buvo sėkmingai
panaudojamos kartografijoje, o kai kurios
suteikė jai iš esmės naujas galimybes bei pakeitė visą teminių
žemėlapių ir sudėtinių leidinių rengimo procesą,
teorines nuostatas. (tokios technologijos pavyzdys – programinė
įranga bei planavimo priemonės skirtos geografinių duomenų
kūrimui, tvarkymui, valdymui ir analizei).
Atsižvelgiant į kompiuterinių
technologijų vystymąsi, galima išskirti kompiuterizacijos stadijas
pagal technologijų priemonėmis sprendžiamus uždavinius ir
aktualiausias problemas (1.2 lentelė).
1.2 lentelė. Skaitmeninių
technologijų vystymosi etapai
Etapai |
I |
II |
III |
IV |
Technikos lygis |
Pirmoji PC karta ~1970 |
2, 3 PC karta XX a. 8 dešimtmetis |
4 PC karta XX a. 9 dešimtmetis |
Dabartinis ir perspektyva |
Pagrindinis Programų
sistemų kūrimo Uždavinys |
Uždavinių algoritmiza-vimas |
Įvairių taikomųjų sričių informacinių sistemų palaikymas. |
Pritaikymas masiniam naudojimui. |
Įvairių funkcijų integravimas. |
Technologijos problemos |
Kompiuterių galingumas |
Valdymo ir programų kūrimo sudėtingumas |
Programų
patikimumas, lankstumas, saugumas, sąveikos patogumas |
Valdymas ir
kokybės kontrolė. Informacijos
valdymas. |
Remiantis šia lentele bei
konkrečių technologijų įtaka teminei kartografijai, struktūrizuotas teminės
kartografijos Požiūrių ir technologijų įvairovės
periodas. Jame išskirti trys etapai, kaip parodyta 1.1 paveiksle. Kartografijos
raidoje šiuos etapus atskiriantys kriterijai yra skirtingi vyraujantys
kartografinių duomenų ir veiklos modeliai, sąlygoti
konkrečių technologijų įdiegimo ar jų
įvairovės. Ketvirtasis – technologijų integracijos – etapas jau
priklausytų naujam kokybiškai skirtingam trečiajam kartografijos
raidos periodui. Kiek šis naujas periodas truks ir kas pakeis integracijos
fazę technologijų raidoje, sunku prognozuoti.
12 pav. Teminės
kartografijos informacinių sistemų raidos periodai
Toliau aprašytas kiekvienas periodas,
akcentuojant svarbiausius tuometinės informacinės sistemos vystymosi veiksnius ir
parodant kriterijus, pagal kuriuos periodai buvo atskirti.
Nagrinėti pagrindiniai institucijos informacinės sistemos
komponentai: žemėlapių sudarymo procesai, jų vykdytojai, veiklos
modeliai bei institucijos duomenų modeliai.
Teminės
kartografijos pradžia galima laikyti XIX a. pabaigą – XX a. pradžią,
t.y., laikotarpį, kai pradėti kurti teoriniai kartografijos
pagrindai. Tačiau tuo metu kartografijoje dar nebuvo taikomas sisteminis
požiūris, ar, juo labiau, informacinių sistemų samprata.
Intensyvus teorinės kartografijos
vystymasis prasidėjo tik po II-ojo Pasaulinio karo. Tuo laiku
pradėjo formuotis ir teminės kartografijos teorija, skiriamas
dėmesys mokslo objekto ir dėsnių išaiškinimui, naujų
kartografavimo metodų paieškai. Vis dėlto iki 1960-ųjų
metų ar dar vėliau teminės kartografijos projektus
vykdančios organizacijos veiklos ir joje naudojamos informacijos modeliai
egzistavo tik kaip tam tikra
intuityvių žinių bazė, geriausiu atveju – kaip dalis
standartų ar gana bendro pobūdžio rekomendacijos. Nebuvo jokių konkrečiai įvardintų
bendrų schemų ar scenarijų, pagal kuriuos būtų galima
vykdyti skirtingus kartografinius projektus ar bendresnių laukiamų
veiklos rezultatų apibrėžimų. Laikotarpį nuo XX-ojo amžiaus
vidurio iki formalizuotų informacinių sistemų kūrimo
pradžios (maždaug XX a. 9-ojo dešimtmečio) galima laikyti savaiminių
kartografijos informacinių sistemų periodu. Jo trukmė
skirtingose šalyse buvo nevienoda, be to, informacinių sistemų
kūrimosi prielaidos ir formos skyrėsi. Didžiausias skirtumas buvo
tarp buvusioje SSRS centralizuoto valdymo sąlygomis kuriamo modelio ir formalistinių paieškų JAV bei Vakarų Europos šalyse.
Buvusioji SSRS. Visuotinio kartografijos metodo poreikis
ryškiai pasireiškė SSRS tik XX a. 8–9 dešimtmečiais
(Салищев,1987). Tačiau dar
anksčiau pradėta akcentuoti
sisteminio ir kompleksinio kartografavimo reikšmė. Planinio
ūkio sąlygomis sisteminis požiūris sudarė salygas
kartografų veiklos optimalaus struktūrizavimo ir valdymo paieškoms. Kartografinių
kūrinių (ypač teminių žemėlapių ir atlasų)
gamybos darbai pradėti jungti į procesus ir etapus, nors dar ne visai
aiškiai apibrėžtus.
Visi žemėlapių, jų serijų ar atlasų kūrimo
darbai buvo grupuojami į etapus, iš kurių svarbiausi buvo
paruošiamieji, autoriniai, žemėlapių sudarymo (tai kartu redagavimo
ir apipavidalinimo) ir leidybos darbai. Buvo numatytas galimas etapų
lygiagretumas ir įvertinta jo svarba darbų efektyvumui kuriant
sudėtingus žemėlapius. Be to, buvo pastebėta, kad esant
sudėtingam darbo pasidalijimui reikalinga ir daugiapakopė valdymo
sistema (Заруцкая, 1989).
Apskritai buvo suvokiama sistemos kūrimo valdymo – darbų apimties
prognozavimo, progreso vertinimo, darbo ritmo palaikymo – svarba.
Buvo laikoma, kad apskritai skirtingi darbų etapai vykdomi skirtingose
institucijose. Tokį darbo pasidalijimą lėmė autorinių
darbų, kaip atskiro kartografinių leidinių kūrimo etapo, išskyrimas. Autorinių
darbų pobūdis buvo svarbus kitų etapų procesų sekai ir
jų organizavimui, iš dalies net ir technologijai. Taigi, abstrakčios
ir apibendrintos procesų schemos nebuvo. Tam tikra fiksuota
žemėlapių kūrimo procesų schema buvo siūloma kaip
metodinės rekomendacijos, kurių laikytis pageidaujama, bet
nebūtina ir pripažįstama, kad schema gali keistis iš esmės, priklausomai nuo darbų pobūdžio. Kartografijos
procesų eiliškumo svarba daugiausia buvo pabrėžiama kalbant apie skirtingų
teminių žemėlapių sudarymo eiliškumą, kurį
sąlygoja vaizduojamos informacijos pobūdis bei sudėtingumas (pvz.,
parengiamieji–hipsometriniai–tipologiniai–vertinimo–prognozių
žemėlapiai)
Tipišką
atlaso projektą sudarė šios dalys (Заруцкая,
1989).
1.
Pavadinimas,
kūrimo tikslai, uždaviniai.
2.
Užsakovo
reikalavimai, numatomas naudotojų kontingentas.
3. Metodinės nuostatos.
4. Turinys. Atlaso skyriai, žemėlapių sąrašai.
5. Turinio šaltiniai (tiksliau – nuorodos į šaltinius).
6. Duomenų rinkimo programa. Lauko darbų reikalingumo pagrindimas.
7. Darbų organizavimo tvarka ir jų struktūra.
8. Atlaso maketas.
Projekto turinys atspindi abstraktesnę kartografijos procesų klasifikaciją, kuri tuo metu tiesiogiai nebuvo naudojama. Ji remiasi ne procesų vykdymo tvarka, o veiklos tikslais, pobūdžiu ir rezultatais. Analizuojant reikalavimus panašiems dokumentams, galima įvertinti, kiek dėmesio buvo skiriama pagrindinei kartografijos (projektavimo ir kūrimo) bei pagalbinei bei organizacinei veikloms.
Paties “projekto” kaip dokumento samprata perdaug nesiskyrė nuo dabartinės, tačiau projektavimo procesas nebuvo struktūrizuotas. Projekto penktame punkte fiksuota “darbų organizavimo tvarka” nepalikdavo didelių galimybių prireikus keisti atlaso turinį, struktūrą ar kitas projekto dalis, nekeičiant kitų jo dalių. Iš esmės taip suprantamo projektavimo sėkmę lemdavo atsakingo atlaso redaktoriaus, skyrių redaktorių požiūriai bei prieš projektą atliktos konsultacijos.
13
pav. Būdinga teminės kartografijos procesų schema TSRS XX a. 9
dešimtmetyje.
Pirmieji
bandymai rimtai struktūrizuoti kartografinių kūrinių
projektavimą, susiję su teminių žemėlapių serijų
suderinamumo problema. Suvokta, kad žemėlapių suderinamumas ir
palyginamumas, serijų kompleksiškumas ir kiti besiformuojančio
šiuolaikinio sisteminio požiūrio diktuojami reikalavimai priklauso nuo to,
kaip buvo parengtas projektas dar prieš sudarant konkrečius
žemėlapius, nes kūrimo stadijoje pakeitimas viename žemėlapyje
sukelia visą seriją susijusių pakeitimų ir, galų gale,
tenka viską perdaryti iš naujo.
Vienų autorių nuomone, kontroliuoti šių pakeitimų
buvo beveik neįmanoma
Apskritai buvo akcentuojamas kartografinių darbų
sudėtingumas įvairiais aspektais (bendrageografiniu, teminės
kartografijos, techniniu) ir būtinybė juos normuoti.
Pripažįstama, kad normuoti sunku, bet nelabai gilinamasi į priežastis
ar problemos sprendimo būdus.
Lietuva. 1979 metais išleistame prof. V.Chomskio
vadovėlyje “Kartografija” , kurį galima laikyti tuometinio
lietuviškojo kartografinio patyrimo apibendrinimu, vienas skyrius yra paskirtas
žemėlapių sudarymui ir redagavimui . Šiame vadovėlyje buvo paliesti
ir kurie kartografinės vadybos aspektai Tiesa, apie juos greičiau
galima numanyti skaitant žemėlapių kūrimo aprašymą, kuris
apskritai yra orientuotas ne į
teorinę vadybos pusę, o į technologiją.
Minėtas autorius žemėlapio kūrime išskyrė 3
etapus:
1)
paruošiamasis
(maždaug atitinka projektavimo etapą dabartinėje sampratoje);
2) sudaromasis (žemėlapio parengimo spaudai);
3) redagavimo ir korektūros.
Žemėlapio projektavimą ir sudarymą V.Chomskis laikė kūrybiniu moksliniu darbu, atliekamu mokslinėje ar gamybinėje įstaigoje. Pagal jį, kiekvienam žemėlapiui turi būti parengiamas dokumentas “programa”, kuri apytikriai atitinka reikalavimų analizę, techninę užduotį ir projektą.
Po “programos” sudarymo būdavo atliekamas antras darbų etapas –
žemėlapio braižymas. Baigtą žemėlapį tikrindavo korektorius
ir žemėlapis būdavo parengiamas spausdinimui.
Redaktoriaus atliekamas tikrinimas ir vertinimas būdavo išskiriamas
kaip trečiasis ir paskutinis žemėlapio kūrimo etapas.
Detaliau
nagrinėti Lietuvoje susiformavusio veiklos modelio neverta, nes aiškiai
matyti, kad kad 9-ajame dešimtmetyje
tiek pagal žemėlapių kūrimo proceso struktūrizavimą,
tiek pagal reikalavimus kartografinio kūrinio projektui, jis atitiko 1.2
paveikslo schemą, tik gerokai supaprastintą, o sekančius
dešimt–dvylika metų apskritai nesivystė.
Be to, dėl tuometinio technologijos lygio žemėlapių gamyba
buvo siejama su konkrečia kartografine įmone ir buvo griežtai
ribojama toje įmonėje naudojamos spausdinimo technologijos. Kaip teigė
V. Chomskis, nuo jos priklausė žemėlapio formatas, spalvų
parinkimas, ir apskritai visas apipavidalinimas. (Chomskis,1979). Tą
galima suprasti, turint omenyje, kad Lietuvoje savarankiška kartografija
neturėjo sąlygų formuotis iki pat Nepriklausomybės
atkūrimo. Ji buvo tik “… rusiškosios kartografijos šalikelė,
turėjusi empirinį bei kompiliacinį pobūdį”.
(Kavaliauskas, 1999, 10 psl.).
Laikantis aukščiau aprašyto veiklos modelio, žemėlapio paskirties
atitikimas, skaitomumas, net pačios idėjos tikslingumas
išryškėja tik tada, kai žemėlapis jau sudarytas, todėl
braižytojas, redaktorius ir korektorius turi bendradarbiauti (Chomskis,1979).
Taigi, kylančios problemos ir prielaidos sukurti projekto valdymo modeliui tuo metu jau buvo
išryškėjusios, tik dar nesuvokta galimybė tokį modelį
realizuoti. Tiesa, net ir sukūrus teorinį modelį, jo
nebūtų buvę galima realizuoti ir patikrinti esamos santvarkos
sąlygomis.
Galima teigti, kad projektavimo ir analizės stadija susiformavo
tradiciškai daugiau kaip prieš dvidešimt metų, tačiau ji išliko
nestruktūrizuota. Teminio žemėlapio
parengimas praktiškai buvo vieno žmogaus užduotis, ribojama tik
pačių bendriausių reikalavimų. Greičiausiai dėl
technologinių problemų ir specialistų trūkumo nebuvo
bandyta jų susisteminti.
Vakarų Europa ir JAV. Iki pat paskutinio XX-ojo a. dešimtmečio
didžiausią įtaką kartografijai darė sparčiai
besivystančios technologijos, ypač kompiuterinės, kurios ir
nulemdavo kartografinių kūrinių parengimo scenarijus,
nepriklausomai nuo kartografijos teorijos vystymosi. Todėl praktiškai
visoje literatūroje, liečiančioje teminės kartografijos
teoriją ir praktiką didžiausias dėmesys buvo skiriamas
specialiosioms kartografijos problemoms, susijusioms su objektų ir reiškinių vaizdavimu.
Taigi, kartografinio projekto kaip informacinės sistemos samprata
susiaurinta iki konkrečių procesų lygio. Mažai dėmesio buvo
skiriama kartografinių projektų valdymui, jų duomenų
bazių projektavimui ir palaikymui, optimalių sprendimų paieškai
aukštesniuose abstrakcijos lygmenyse ir kitoms panašioms problemoms. Nors ir
buvo pabrėžiama žemėlapių kūrimo logikos, sudarymo
metodikos ir technologijos svarba (Arnberger, 1966), aktyviai ieškota
efektyvių objektų, reiškinių, procesų vaizdavimo
metodų (beje, net nutraukiant ryšį tarp paties objekto ir jo
vaizdavimo būdo, dėl ko
nebegalimas adekvatus reiškinių atspindėjimas), tirtos
kartografinių ženklų sistemos (Kretchmer, 1980), informacijos
perdavimo procesai, siūlyta atsižvelgti į kartografinės
produkcijos naudotojo interesus (Kolačny, 1969), formalizavimas
teminėje kartografijoje pats savaime neatvedė prie informacinių
sistemų kūrimo poreikio suvokimo. Kiek vėliau informatikos kartografijoje propaguotojai
(Rataiski, 1976 , Morrison, 1976) dar labiau nutolino kartografiją nuo
geografinės esmės . Besivystančios technologijos duodavo platesnio
pasirinkimo galimybę tarp būdų pasiekti galutinį
rezultatą, padidindavo priimtinų vaizdavimo būdų
skaičių, o kartu ir diktuodavo
specifines veiklos schemas, kurios ir būdavo priimamos nesigilinant į
šios veiklos esmę. Vis dėlto buvo pastebima, kad technologinės
inovacijos daro sprendimų priėmimą sunkesnį, vieno
darbų etapo technologija lemia kitų etapų technologiją,
todėl galimas pasekmes reikia numatyti iš anksto, t.y., projekte (Clarke,
1990).
Žemėlapio kūrime buvo
išskiriamos dvi pradinės stadijos: “juodraščio” (angl.: worksheet) parengimo, kurios rezultatas
būdavo vienas ar keli dokumentai, surinkti žemėlapio parengimui
reikalingi duomenys, bei “autorinio
pagrindo” (angl.: analog compilation
worksheet) – pagrindinio žemėlapio planavimo dokumento parengimo. (Robinson,
1995). Pirmoji stadija iš esmės buvo eskizinis projektavimas, atitinkantis
“projekto” sudarymo darbus rusiškame modelyje;
antrąją galima laikyti detalaus projektavimo stadija. Buvo
spėjama, kad eskizinio projektavimo dokumentų panaudojimas
vėlesniuose darbuose padėtų sutaupyti laiko, tik dar nenumatyta
tokio panaudojimo strategija. Tuo tarpu detalaus projekto dokumentų
aiškumas, tikslumas ir išsamumas teisingai buvo laikomas efektyvios
kartografinių kūrinių gamybos ir tiražavimo pagrindu. Deja, to
meto literatūroje sunku rasti
apibrėžtų reikalavimų šiems dokumentams.
Valstybėms vystantis,
keičiantis geografinei aplinkai, ūkiui, visuomenei, kartografai buvo
verčiami prisitaikyti ir tenkinti visuomenės informacijos poreikius.
Pavyzdžiui, nuo 1906-ųjų metų buvo parengti ir išleisti net penki
Kanados nacionalinio atlaso[11]
leidimai..
Apskritai, galima teigti, kad buvo susidariusi įdomi prieštara tarp
Vakaruose akcentuojamos žemėlapio informacijos, kaip esminio objekto, svarbos kartografijoje, kurią teigė
Vienos mokyklos, komunikacinės kartografijos atstovai, sampratos, ir bendrųjų informacijos
organizavimo bei valdymo metodų beveik visiško ignoravimo. Dabar, kai
informacija yra vienas iš pagrindinių veiksnių,
sąlygojančių pajėgumą varžytis rinkoje, o duomenys
vertinami ne mažiau už finansinius, personalo ar techninius resursus, toks
požiūris nėra priimtinas. Kaip vėliau pastebėsime, du
skirtingi kartografijos vystymosi keliai Vakaruose ir sovietinėje
sistemoje atvedė prie to paties – integruotų informacinių
sistemų teminėje kartografijoje poreikio.
Buvusioji SSRS. Jau XX a. aštuntajame dešimtmetyje buvo
gerai suvokiama, kad vienas specialistas gali parengti tik nesudėtingas
schemas, bet ne žemėlapius. Buvo išskiriami pagrindiniai
kartografinės veiklos dalyviai (agentai) – plataus profilio kartografas su
geografiniu išsilavinimu, kartografas technikas, autorius. Nebuvo aiškiai apibrėžta, kas yra kas:
pvz., “kartografas” galėjo atlikti sudarytojo, korektoriaus, atsakingo ar
techninio redaktoriaus ir kitas funkcijas priklausomai nuo darbų etapo ir
poreikio; taip pat turėjo dalyvauti sudarant žemėlapio programą
kartu su autoriumi bei parengiant kūrinį leidybai (Заруцкая,
1989). Redaktoriaus funkcijos buvo medžiagos, gautos iš autorių derinimas
su bendrosiomis nuostatomis, instrukcijomis, standartais; žemėlapio
turinio bei legendos teisingumo, tikslumo, logikos, išsamumo, terminų
tikrinimas, net tekstų stiliaus redagavimas. Autorius buvo tam tikros srities
(žemėlapio temos) specialistas, atliekantis tyrimus kartografuojamoje
srityje ir parengiantis žemėlapio idėją, jo turinį bei
eskizą. Stambių leidinių kūrimui dar buvo reikalingas
mokslinis redaktorius ar redakcinė kolegija, kurių funkcijos
susijusios su produkto kokybės užtikrinimu: žemėlapių aptarimas
ir tvirtinimas skirtinguose gamybos etapuose, programų, autorinių
originalų, maketų bei kitų tarpinių produktų
tvirtinimas. Paminimas ir užsakovas, nuo kurio gali priklausyti kuriamo
produkto turinys.
Kaip anksčiau minėta, buvo laikoma, kad apskritai skirtingi
darbų etapai vykdomi skirtingose institucijose. Valstybinės
Geodezijos ir kartografijos valdyba buvo numačiusi du teminių
žemėlapių ir atlasų gamybos variantus: kartografinės
įmonės iniciatyva, padedant autoriams arba konsultantams; ir
įvairių organizacijų užsakymu. Dalyvaujančioms
organizacijoms pavadinti buvo naudojami terminai “užsakovas” (organizacija,
pateikianti pradinius reikalavimus ir už juos atsakinga), “kūrėjas”,
“atlikėjas” (dažniausiai kartografinė įmonė) ir
“naudotojas” (kūrinio tiražą realizuojanti organizacija).
Procesų schema 1.2 paveiksle susieta su šiais pagrindiniais veiklos
dalyviais ir joje pažymėti kontroliniai taškai (konkretūs vertinami
ir tvirtinami darbų rezultatai). Tokia paprasta schema ir perduodamų
dokumentų sąrašai perteikia ir
dalyvių tarpusavio ryšius.
Konkretaus projekto vadovas buvo tik numanomas, greičiausiai jo
funkcijų nesiejant su kartografijos specifika. Leidžiant sudėtingus
kompleksinio pobūdžio kartografinius kūrinius, projekto vadovo
funkcijas atlikdavo leidinio redakcinė kolegija ir mokslinė komisija,
o organizacinį darbą atlikdavo ir kartografų atlikėjų
veiklą koordinuodavo leidinio mokslinis redaktorius. Apskritai, SSRS
institucijų valdymo sistema buvo sudėtinga ir daugiapakopė.
Pagal aukščiau
paminėtą veiklos scenarijų, žemėlapio sudaryme, be projekto
vadovo, dalyvaudavo keturi veikėjai.
Žemėlapio redaktorius (“plataus profilio
kartografas”). Tai praktiškai buvo vienintelis asmuo, atsakingas už žemėlapio
turinį, vaizdavimo būdus, apipavidalinimą ir kt. Jis atlikdavo
ir vertintojo vaidmenį jau parengtam žemėlapiui. Tai nebuvo
geriausias sprendimas: programą (projektą) parengęs žmogus pats
tą projektą vertindavo, be abejo, subjektyviai.
Kartografas technikas (braižytojas). Šis
veiklos dalyvis teoriškai atlikdavo vien techninį darbą pagal
parengtą programą
Korektorius. Tai asmuo, atsakingas už žemėlapio
klaidų tikrinimą.
Autorius (“kūrėjas”). Tai veiklos dalyvis,
teikiantis atlikėjui teminio žemėlapio specialųjį
turinį. Autorius galėjo būti kitos organizacijos atstovas, kurio
ryšiai su atlikėjais nebuvo vienareikšmiškai apibrėžti.
Taigi, institucijoje buvo tam tikra personalo hierarchija, bet išreikšta
neryškiai ir pagrindinės veiklos funkcijos paskirstytos po visus hierarchijos lygius (t.y., nebuvo
specializacijos), o žemesnio lygio vykdytojų ryšiai neapibrėžti.
Egzistavo funkcijos, už kurias atsakomybė buvo neapibrėžta, t.y.
jos faktiškai nebuvo vykdomos, arba vykdomos neorganizuotai, nes praktiškai visas
funkcijas galėjo vykdyti keli organizacijos darbuotojai ir bet kuriuo metu
galėjo kilti konfliktas dėl sprendimų priėmimo vienu ar
kitu klausimu. Teoriškai visi veiklos dalyviai turėdavo atsiskaityti
projekto vadovui, bet praktiškai dalis vadovavimo funkcijų būdavo paskirstyta. Projekto parengimas,
t.y. galutinis leidinio struktūros ir turinio apibrėžimas,
priklausė ne tik nuo vadovo bet ir nuo įvairių konsultantų
bei pačių projekto vykdytojų. Nebuvo nustatyta kas priima
galutinį sprendimą apie informacijos vaizdavimo būdą,
mastelį ir pan. Aiški vadovo
prerogatyva buvo tik finansų tvarkymas, o kitos jo funkcijos nebuvo
reglamentuotos ir dažnai suvedamos į turinio derinimą su įvairiais
konsultantais.
Taigi, veiklos funkcijos nebuvo
vienareikšmiškai susietos su jų vykdytojais. Iš dalies tai galima
pateisinti, nes veiklos rezultatas būdavo užbaigtas leidinys, kuris jau
nebuvo informacinė sistemos dalis, naudojama tolesniems darbams.
Todėl nebuvo aiškiai išreikšto poreikio sutvarkyti naudojamus duomenis ar
organizuoti darbus pagal vieningą modelį.
Toks veiklos modelis turėjo optimalias sąlygas funkcionuoti
tik tokiomis centralizuotomis
sąlygomis, kokios buvo SSRS. Viskas iš esmės pasikeitė sistemai
žlugus. Be to, pradėjus vystytis laisvosios rinkos ekonomikai
padidėjo poreikis išsiaiškinti tikrąsias institucijos informacijos
reikmes, jos organizavimo būdą, ir sukurti kiek įmanoma
efektyvų jos veiklos modelį
remiantis bendrosios informacijos teorijos ir veiklos reorganizavimo metodais.
Tai atsiliepė ir teminei kartografijai. Pradėta siekti kuo efektyviau
naudoti ir atnaujinti turimą informaciją, kuri pradėta vertinti
pinigais, taip pat organizuoti teminių kartografinių leidinių
rengimą naujais metodais.
Lietuva. Pirmasis (ir vienintelis iki
Nepriklausomybės atkūrimo) tęstinio pobūdžio kartografinis
projektas buvo sudarytas Lietuvos SSR atlasui leisti. Tai buvo numatytas
kapitalinis leidinys, kompleksinis mokslinis informacinis atlasas, kurį
rengiant dalyvavo apie 200 specialistų, o darbą koordinavo ir
vykdė tam reikalui 1966 m. suorganizuota Vilniaus universiteto
teminės kartografijos laboratorija.
Technologinė schema rengiant
Atlaso žemėlapius, iš esmės liko ta pati, tik projekto vadovą
pakeitė mokslinė komisija ir redakcinė kolegija, o paties atlaso
struktūrą rengė Vyriausios geodezijos ir kartografijos valdybos
SSRS specialistai. Nėra jokių duomenų, kiek buvo teoriškai pagrįstas jų
informacijos organizavimo modelis. Beje, atlaso struktūra nekopijavo SSRS ar užsienio šalių nacionalinių
(Švedijos, Norvegijos, Vokietijos) atlasų.
Veiklos funkcijos ir vykdytojų
atsakomybė buvo numatyta “iš viršaus”, visai nesiskaitant su buvusia
sistema, tačiau buvo griežtai apibrėžta vykdytojų
atsakomybė už pagrindines veiklos funkcijas bei atsiskaitymo terminai, kas
leido parengti nacionalinio atlaso tipo leidinį per palyginti trumpą
laiką, turint omenyje, kad projektas nebuvo iki galo detalizuotas ir
negalėta pasiremti jokia panašia patirtimi. Darbas vyko pagal
paprastą, bet darbų organizavimo požiūriu efektyvią
schemą. Iš darbus vykdančios kartografų grupės buvo atimta organizacinių ar
projektinių sprendimų priėmimo teisė. Jos vadovas buvo
atsakingas tik už kartografų atliekamo
techninio darbo kokybę ir atlikimo terminus.
Vėliau kartografijos vystymasis Lietuvoje apskritai buvo
sustojęs. 1979 metais nustota Vilniaus universitete rengti profesionalius
kartografus. Toks netolydus teminės kartografijos vystymasis
sukėlė dar daugiau problemų, staiga perėjus į
moderniosios kartografijos periodą.
Vakarų Europa ir JAV. Institucinės struktūros problema
buvo mažai nagrinėjama ir daugiausiai siejama su kvalifikuoto personalo,
galinčio dirbti su naujomis technologijomis, trūkumu. Tačiau
racionalus kartografinės veiklos funkcijų paskirstymas nebuvo
nagrinėjamas kaip teorinės kartografijos ar kartografinės
informatikos problema, nors pats poreikis veiklą planuoti buvo gerai
suvoktas: darbus reikia planuoti, nes be to prarandamas efektyvumas, reikia
daugiau laiko, darbo ir medžiagų. (Clarke, 1990)
Kartografijos, kaip realaus pasaulio objektų ir reiškinių
modeliavimo priemonės samprata iš dalies persiformavo paskutiniame XX a dešimtmetyje ir
pagrindinė požiūrio pasikeitimo priežastis buvo kompiuterinių
technologijų panaudojimas bei
geografijos informacinių sistemų (GIS) vystymasis. Be to, kai
kuriose valstybėse (Kanadoje, Švedijoje) patirtis leidžiant nacionalinius
atlasus privertė pervertinti nacionalines geografinės informacijos
reikmes. Buvo suvokta, kad svarbu tirti kartografinės produkcijos
naudotojų poreikius ir į juos atsižvelgti formuluojant produkto
reikalavimus. Pradėtos rengti pirmosios nacionalinio masto programos
tokių atlasų informacinėms sistemoms kurti.
Apibendrinant pateiktus faktus, galima palyginti savaiminės
informacinės sistemos formavimosi specifiką kartografijos darbus
vykdančiose institucijose SSRS ir Vakaruose.
1.4. lentelė. Institucinių teminės kartografijos
informacinių sistemų savaiminio formavimosi specifika
|
Vakarų Europa ir
JAV |
Buvusioji SSRS |
|
|
Moderniosios
kartografijos teorijos akcentai |
Informacija Komunikacija Formalizavimas |
Kompleksinis požiūris Sisteminis metodas Valdymas |
|
Kartografijos
sampratos kaitos tendencija |
Informatikos
disciplina, orientuota į technologijas. |
Geografijos
disciplina ir mokslo metodas. |
Sąlygos |
Laisvoji rinka Konkurencija |
Centralizuotas
planinis ūkis Valdymo
galimybė |
|
Pažangos
veiksniai |
Technologijos vystymasis |
Teorijos vystymasis |
|
IS
charakteristika |
Chaotiškai ieškoma efektyvių valdymo būdų. Požiūrių įvairovė |
Daug organizacinių elementų paremtų sistemų teorija, struktūrizuota veikla, bet atsilikusios technologijos. |
|
|
Krizės
priežastys |
Informacinė krizė |
Sistemos žlugimas ir perėjimas į rinkos ekonomiką |
Principinio
duomenų modelių skirtumo skirtingose informacinėse sistemose
nebuvo. Skyrėsi tik duomenų saugojimo ir panaudojimo efektyvumas,
kuris priklausė nuo konkrečios institucijos priimtos strategijos.
Duomenys patekdavo į instituciją dviem pavidalais:
1) tekstinė informacija (geodeziniai, statistiniai duomenys, tekstai, dokumentai ir pan.);
2) grafinė informacija – ant popieriaus; toliau turėjo būti kopijuojama, atrenkama ir panaudojama (žemėlapiai, planai, aerofotonuotraukos ir pan.).
Pagrindiniai produktai, sukuriami teminės kartografijos procesų,
buvo išskiriami tokie: žemėlapio eskizas (grafiškai išreikšta idėja),
maketas (grafinis vaizdas, kurį dar reikia tvarkyti, atrinkti
informaciją ir pan.), autorinis
originalas (užbaigtas žemėlapis paruoštas tiražavimui). Kaip papildomas
produktas sukuriamas žemėlapio projektas – dokumentas, kuriame aprašytas
žemėlapio turinys, vaizduojami objektai ir reiškiniai, pateikiamas
šaltinių sąrašas ir kita informacija. Atrodo, kad be ataskaitų
ir patvirtinimų, šis dokumentas buvo vienintelė visur priimta
kartografinių kūrinių dokumentavimo forma. Žinios (patirtis ir
projekto statistika) buvo neapibrėžta duomenų kategorija.
Duomenų apdorojimas praktiškai nebuvo kompiuterizuotas,
skaičiavimo technika apdorojama tik dalis statistinių duomenų.
Pats skaitmeninės duomenų saugojimo formos atsiradimas ankstyvojoje
stadijoje (praktiškai iki GIS sukūrimo) dar nepakeičia egzistuojančio
modelio.
Apibendrinant galima pasakyti, kad
tuo metu egzistavo paprasta duomenų
bazė, kaupiama chaotiškai, kuri nebuvo efektyvi dėl kelių
priežasčių. Ji nebuvo aiškiai struktūrizuota, buvo saugoma daug
viena kitą dubliuojančios informacijos, kai tuo tarpu dalies logiškai
susijusių duomenų trūko. Nebuvo numatyta jokios strategijos
duomenų vientisumui palaikyti, kaip ir neapibrėžta pati vientisumo
(integralumo) sąvoka. Dalis saugomos informacijos būdavo praktiškai
nepanaudojama, nes nebuvo efektyvių
paieškos (net ir inventorizacijos) mechanizmų arba trūko dalies
susijusių duomenų. Galėjo būti saugomi prieštaringi
duomenys (SSRS dar ir sąmoningai
klaidinantys iškraipyti geodezinių pagrindų masteliai), kurie galėjo būti panaudoti nepatikrinus
korektiškumo, nes toks tikrinimas nebuvo numatytas. Apskritai plačiam
naudotojų ratui skirta geografinė informacija metu nebuvo labai
vertinama, reikiamai nesirūpinama jos saugumo užtikrinimu, turbūt
todėl, kad ji buvo arba lengvai prieinama arba visai neprieinama. Žinioms,
metodikoms, vidiniams standartams, projektiniams sprendimams apskritai nebuvo
teikiamas inventorizuotinų duomenų statusas. Be abejo, nebuvo ir
personalo, atsakingo už duomenų bazės palaikymą dabartine
prasme. Galima tik numanyti, kad visai kitokia situacija buvo susidariusi
uždarose organizacijose (pvz., karinėse), kurių veikloje informacijos
kokybė bei panaudojimo efektyvumas visą laiką buvo kritinis
veiksnys. Šiame darbe kalbama tik apie teminės kartografijos problemas.
Statistiniai duomenys buvo saugomi
archyvuose, jei numatomas poreikis juos naudoti dar kartą; naikinami, jei
ateities poreikis nebuvo akivaizdus, nes reikėjo daug vietos archyvuose.
Apskritai duomenys buvo saugomi tam tikrą laiką bet kuriuo atveju,
kad, esant reikalui, būtų galima įsitikinti kad jie panaudoti
korektiškai, bet saugojimo strategija liko
neapibrėžta, nors jos sukūrimas buvo nagrinėjamas kaip
teminės kartografijos problema (Langran, 1992). Tuo tarpu nemaža informacijos dalis buvo naudojama
(kopijuojama) daug kartų (pvz., geodezinė informacija, situacija kaip
pagrindas įvairaus pobūdžio ir mastelio teminiams žemėlapiams).
Kildavo daug problemų ją transformuojant (pvz. keičiant
mastelius). Praktiškai tą sudėtingą darbą reikėdavo
daryti kiekvieną kartą.
Su kiekvienu nauju kartografiniu
kūriniu, ypač didesnės apimties ir sudėtingesnės
struktūros, be abejo būdavo įgyjama patirtis – formuodavosi
naujos žinios, kurios tačiau nebuvo fiksuojamos ir analizuojamos pagal
kokį nors bendrą modelį, o tik panaudojamos intuityviai,
siekiant išvengti klaidų sekančiuose projektuose. Galima sakyti, kad
jos egzistavo kaip institucijų ar projektų vadovų asmeninė patirtis,
organizacijos duomenų valdymo strategija, kuri sudarė pagrindą
formuotis naujomis technologijomis pagrįstai strategijai ir, be abejo,
įgavusi konkurencinę vertę, tapo atskirų komercinių
kompanijų intelektine nuosavybe. Dėl darbo apimties neturime
galimybės čia apibendrinti turimos
informacijos apie įvairias strategijas; kaip pavyzdį galima
pateikti autorinių darbų dokumentavimo nuostatus SSRS
(Заруцкая, 1989).
Kartu su autoriniais darbais atlikėjui pateikiami dokumentai:
1)
kartografinio
kūrinio projektas (pagrindinis dokumentas, kuris kuriamas dalyvaujant
atlikėjams siekiant didžiausio efektyvumo) ir sąnaudų
analizė;
2)
kiekvieno
žemėlapio autorinės programos;
3)
paaiškinamieji
raštai
4)
redakcinis
planas (“mokslinis-techninis dokumentas, nurodantis, ko reikia darbų
vykdymui”)
Tokie ir panašaus pobūdžio nuostatai sudarė pagrindą
vėliau sukurti savitam projekto duomenų modeliui.
Lietuva. Rengiant Lietuvos SSR atlasą (Lietuvos
TSR atlasas, 1981), buvo panaudota daugybė duomenų (statistikos
ir grafinių) iš įvairių
sričių, atrenkant tik tą dalį, kuri tiesiogiai panaudota
atlaso informacijai. Didelė dalis duomenų, kuriuos būtų
galima panaudoti tolesniems darbams, yra išsaugota, bet tokiu pavidalu, kad
toks naudojimas jau nebūtų efektyvus. Taigi, daug potencialios
informacijos buvo prarasta vien dėl
to, kad nebuvo suformuota duomenų bazės struktūra ir neapibrėžti
jos pildymo principai. Galima teigti, kad darbai buvo orientuoti į
vieną tikslą, kurį pasiekus, sukaupta informacija pasidarydavo
nebereikalinga, t.y. institucija neturėjo ilgalaikių tikslų,
todėl ir negalėjo išlikti rinkos sąlygomis.
1986 metais VU buvo pradėtas
visai Lietuvos kartografijai svarbus darbas – žemėlapių
(įskaitant seniausius), apimančių Lietuvos teritoriją ar
jos dalį, inventorizacija ir aprašymas.
Teoriškai buvo užsibrėžtas tikslas pagal vieną schemą
aprašyti archyvuose saugomą kartografinę medžiagą, išskiriant ir
apibendrinant esminę informaciją apie juos. Tačiau pradedant
aprašymus, tokia bendra schema neegzistavo, o buvo kuriama ir keičiama
inventorizacijos metu (aprašo forma, turinys ir klasifikacija). Todėl po
kiekvieno struktūrinio pakeitimo darbas buvo praktiškai pradedamas iš
naujo ir galų gale visai sustojo. Darbo vykdytojams išėjus iš darbo,
pasirodė, kad jų darbo rezultatai negali būti efektyviai
panaudoti ir sukaupta patirtis organizacijai yra prarasta.
Šie du pavyzdžiai įtikinamai
rodo net ir paprastos duomenų valdymo
strategijos nebuvimą Lietuvoje.
Pagrindinės
kartografijos mokslo problemos, identifikuotos iki šio etapo pabaigos buvo:
Vėlesnis kartografijos raidos periodas buvo sąlygotas itin spartaus
kompiuterinių technologijų vystymosi.
Šio periodo etapai parodyti 12 paveiksle ir detaliau nagrinėti kiekvieno neverta, nes
etapų trukmė ir pobūdis
per daug skyrėsi įvairiose šalyse. Apskritai, šį periodą
galima apibūdinti kaip gana prieštaringą įvairių
informacinių technologijų taikymo, derinimo ir optimalių
variantų paieškų
laikotarpį.
Kompiuterinių technologijų vystymasis iš esmės pakeitė
pagrindinius informacinės sistemos komponentus teminėje
kartografijoje, palygindami juos su atitinkamais tradiciškai susiformavusios
sistemos komponentais.
Skaitmeninių duomenų bazių valdymo
sistemos (DBVS) – tai sistemos,
leidžiančios saugoti struktūrizuotus duomenis, įvesti naujus,
redaguoti esamus duomenis, atlikti greitą paiešką pagal norimus
kriterijus, pradėtos kurti apie 1960-uosius metus. Jų būdingos
savybės – integralumas (galimybė į vieną duomenų bazę
sujungti įvairius duomenis) ir galimybė skirtingiems naudotojams nepriklausomai naudotis
konkrečiomis duomenų bazės dalimis. Centralizuotos institucijos
duomenų bazės ir valdymo priemonių egzistavimas, palyginus su
tradiciniu saugojimo “ant popieriaus” būdu, ne tik leido bet kuriuo
metu greitai gauti išsamią ir tikslią
informaciją, kompaktiškai ją saugoti, bet ir suteikė
galimybę automatizuotai spręsti perteklinių duomenų,
jų neprieštaringumo, vientisumo, standartizavimo, saugumo problemas. Be
abejo, tokių sistemų įdiegimui reikalingos didelės
sąnaudos: aparatūra, personalas, palaikymo sąnaudos;
institucijos veikla tampa labai priklausoma nuo jos DBVS funkcionavimo,
tačiau šie trūkumai yra nereikšmingi palyginus su teikiama nauda.
Įvairūs teoriniai duomenų modeliai kartu su atitinkama
programine įranga būdavo greitai pritaikomi įvairiems duomenims tvarkyti.
DBVS naudojimas turėjo įtakos tiek institucijos procesams, tiek
jos personalo struktūrai. Atsirado naujos procesų grupės
duomenų bazės priežiūrai, atnaujinimui, pildymui – palaikymo
lygmenyje; duomenų strategijos parengimo – valdymo lygmenyje.
Tiesioginės įtakos teminių kartografinių kūrinių
rengimo scenarijams tai nedarė, bet centralizuoto duomenų valdymo
galimybė leido juos griežčiau apibrėžti ir formalizuoti.
Centralizuotai duomenų valdymo sistemai palaikyti reikalingos dvi
naujos pareigybės: duomenų administratorius (atsakingas už
bendrą duomenų saugojimo strategiją – kokie duomenys, kiek laiko
ir kaip saugomi, kas ir kokiais atvejais turi teises juos keisti ar naudoti) ir duomenų bazės tvarkytojas, atsakingas
už techninę šios strategijos įgyvendinimo pusę. Be to,
praktiškai visi institucijos darbuotojai galėjo naudoti bendros
duomenų bazės dalis.
Teorinių duomenų modeliavimo tyrimų rezultatas buvo sukurti
metodai bei apibrėžti principai, vėliau pritaikyti ir
geografinių duomenų modeliavimui. Būtent šiuo laikotarpiu į
kartografiją atėjo tokios esminės modeliavimo sąvokos kaip
esybė, atributas, ryšys, klasė, metaklasė ir kt.
Iš duomenų bazių valdymo sistemų ir dirbtinio intelekto
tyrimų išsivystė koncepcinis modeliavimas (Teorey ir Fry,1982),
kurį greitai perėmė taikomieji mokslai, tarp jų ir
kartografija (Robinson, 1995). Vėliau buvo išskirti modeliavimo lygiai
(Borgida, 1986; Teorey, 1990): realybė – koncepcinis loginis modelis
(identifikuotos esybės ir jų atributai) – ryšių loginis modelis
(identifikuoti esybių ryšiai) – duomenų saugojimo modelis
(konkrečios duomenų struktūros). Apibrėžti duomenų
vientisumo, neprieštaringumo, išsamumo bendrieji reikalavimai suteikė
galimybę palaikyti geografinės
informacijos tolydumo principą kartografijoje.
Duomenų tvarkymo būdai, nepriklausomai nuo jų esmės ar
panaudojimo, buvo tiriami nuo pat skaitmeninių duomenų bazių
atsiradimo pradžios. Iš pradžių įvairūs duomenys tiesiog buvo
saugomi skaitmeniniu pavidalu. Sukaupus pakankamai daug ir išsamių
duomenų, juos pradėta struktūrizuoti.
Ankstyvųjų duomenų bazių
vystymosi pavyzdys (Robinson, 1995).
1965 buvo sukurta JAV duomenų bazė
DIMECO (skaitmeniniu pavidalu saugoma
kranto linija ir administracinės ribos).
1966 CŽV sukurtas World Data Bank I (saugoma pasaulio kranto linija ir valstybių ribos).
1977 – naujas išplėstas World Data Bank II teminiai duomenys (įvairios ribos, hidrografija, transporto tinklas) jau buvo struktūrizuoti.
1982 šio duomenų banko pagrindu JAV Geologijos tarnyba baigė projektą sukurti JAV nacionaliniam atlasui. Duomenys apie administracines ribas, transportą, hidrografiją, žemėnaudą, gyventojus sudarė skaitmeninį duomenų banką su apie 7 mln. įrašų. Sluoksniams buvo priskirti reikšmingumo lygiai.
Vėlesnėse geografinių duomenų bazėse, buvo saugomos ne tik realių, bet ir įvairių statistinių arealų ribos, nesaugant pačių statistinių duomenų. (Bureau of the Census, 1992).
Įdiegus kompiuterines technologijas, kitaip pradėti klasifikuoti duomenys: skirtingų duomenų įvedimui ir apdorojimui buvo reikalingos skirtingos darbo vietos: daugėjo geografinių duomenų šaltinių (pvz., palydovinės padėties nustatymo sistemos) bei elektroninių jų kaupimo ir tvarkymo metodų.
Geografinių duomenų klasifikacijos problemomis domėjosi ir GIS kūrėjai (Stoddard, 1982, Masser, 1991). Klasifikuoti darėsi sunku, nes buvo atrandami nauji duomenų šaltiniai ir pavidalai. Langran 1992 iškėlė laiko ir geografinių duomenų sąsajos problemą, pasiūlydamas du galimus sprendimus: “temporalinius sluoksnius”, skirtus iš esmės saugoti rastriniams vaizdams ir “laiko” atributų grupę skaitmeninėse duomenų bazėse: kada objektas atsirado, išnyko, pasikeitė jo atributų reikšmės ir kt.
Pagrindinis skirtumas tarp paprastų skaitmeninio pavidalo duomenų ir duomenų, susietų į bet kokį modelį atitinkančią duomenų bazės struktūrą yra galimybė duomenis tvarkyti naudojant standartizuotas automatines priemones. Tokiu būdu iš dalies išsprendus didelių duomenų kiekių saugojimo, kopijavimo, atkūrimo ir kai kurias kitas anksčiau esminėmis buvusias problemas, pradėta galvoti apie efektyvesnį pačių duomenų panaudojimą. Tam reikėjo duomenis struktūrizuoti, tai yra, sukurti tam tikrą teorinį modelį, atsižvelgiant į galimus duomenų interpretavimo būdus, kurie yra susiję su jų realia prasme. Taip pat buvo svarbu, kad modelyje būtų numatyta galimybė integruoti įvairius duomenis į vieningą sistemą.
Egzistuoja
keletas klasikiniais tapusių teorinių duomenų modelių,
pavadintų pagal naudojamų duomenų struktūrų tipus:
hierarchinis (Codd, 1970, Date, 1986), tinklinis, reliacinis, objektinis
(Booch, 1991) – kurių pagrindu kuriami nauji (dedukcinis, semantinis). Nuo
maždaug 1970-ųjų metų beveik visos komercinės duomenų
bazės yra pagrįstos reliaciniu duomenų modeliu (Codd,
1990; Darwen ir Date, 1998, Дейт,1998), kuris yra virš
dvidešimties metų mokslinių tyrimų rezultatas. Jo pagrindinis
principas – duomenys naudotojui pateikiami lentelių pavidalu, suteikiant
galimybę atlikti apibrėžtas operacijas, automatiškai atnaujinant lenteles.
Įvairius teorinius duomenų modelius galima derinti ir optimaliai pritaikyti
kartografinės informacijos struktūrizavimui. Nebūtinai
naudotinas “grynas” modelis. Pavyzdžiui, ArcInfo GIS vektoriniai duomenys iš
dalies sutvarkyti pagal objektinį modelį: čia egzistuoja
vektorinių objektų klasės, kaip taškiniai objektai, lankai,
poligonai ir kt., nors apskritai ši technologija paremta reliaciniu modeliu,
kuris naudojamas ryšiams tarp šių
geografinių objektų aprašyti.
Kompiuterizuoto projektavimo (angl.: computer aided design – CAD) ir kompiuterinės grafikos programų paketai, paplitę
atsiradus pakankamai galingiems kompiuteriams ir grafinių
objektų vaizdavimo displėjuje
bei kokybiško spausdinimo galimybėms,
kurį laiką buvo naudojami
ir kartografijoje. Iki masinio geografinės informacijos
sistemų paplitimo šios programų sistemos leido sukurti ir saugoti ne
tik skaitinius ar tekstinius duomenis, bet ir kokybišką žemėlapio
vaizdą, kurį bet kuriuo metu
buvo galima atkurti ekrane ir spausdinti. Be to, atsirado galimybė
kurti sudėtingus dokumentus, kuriuose šalia žemėlapio buvo galima
maketuoti jo legendą, aiškinamuosius tekstus, iliustracijas, t.y., kurti
atlaso „puslapius“ kaip vieną visumą.
Šių programų naudojimas ištrynė ribas tarp
nusistovėjusių teminės kartografijos procesų ir sudarė
galimybę juos vykdyti lygiagrečiai, taip pat sujungė kai
kurių vykdytojų funkcijas. Todėl daugiau dėmesio tekdavo
skirti kūrinio projektavimo ir mažiau – jo įgyvendinimo procesams. Be
to, padaugėjo procesų, susijusių su duomenų
įskaitmeninimu (skenavimu, vektorizavimu) ir jų apskaita. Tačiau
principinė kartografijos procesų schema nepasikeitė.
Pagrindinė šių technologijų įtaka teminei kartografijai
apsiribojo matematinio apibrėžtumo palaikymu duomenų bazės
lygmenyje bei kartografinių vaizdavimo būdų išplėtimu.
Objektų registravimo erdvėje (jų realių
koordinačių išsaugojimo) galimybė buvo numatyta kompiuterizuoto
projektavimo (CAD) programų paketuose. Projekto koordinačių
sistemos panaudojimas leido automatizuoti brėžinių transformavimą
(taip pat iš vienos
koordinačių sistemos į kitą), skaičiuoti plotus ir
perimetrus ir pan. Šis principas buvo panaudotas GIS paketuose geografinių
objektų vaizdavimui.
Specializuotos programų sistemos, skirti techniniam ir meniniam
projektavimui, kaip jau minėta, leido sukurti ir saugoti žemėlapio
vaizdą. Kol jis nebuvo pradėtas generuoti automatiškai iš
duomenų, tai buvo palyginti efektyvus kartografinės informacijos
saugojimas ir panaudojimas.
Šios programų sistemos atvėrė naujas vektorinių ir rastrinių
vaizdų kūrimo galimybes, kurios vėliau buvo sujungtos ir
pritaikytos kartografijai. Iš jų buvo perimtas sluoksnių modelis
grafinių objektų tvarkymui (“vienodi” objektai vaizduojami viename
sluoksnyje), numatant galimybę atlikti operacijas ne tik su atskirais
geografiniais duomenimis, bet ir jų aibėmis, vizualiai išreiškiant
tų operacijų rezultatus.
Su
technologijų vystimusi susijęs ir informacijos inžinerijos disciplinos atsiradimas. 1968 m.
Vokietijoje įvykusioje tarptautinėje konferencijoje pirmą
kartą buvo iškelta programavimo krizės problema, iš esmės
pasireiškusi nesugebėjimu kontroliuoti programų sistemų
kūrimo procesų taip, kad efektyviai būtų pasiektas norimas
rezultatas. Pastebėta, kad
nepaisant modernių technologijų ir didėjančios specialistų
kvalifikacijos, vis didėja sąnaudos sistemoms sukurti, atsiliekama
nuo planuotų darbų terminų, o ir gatavos sistemos kokybė
galų gale nepatenkina jos galutinių naudotojų. Sistemų
kūrimo uždaviniai ir techninės galimybės gerokai pralenkė vieno žmogaus
sugebėjimą net ne kurti sudėtingas sistemas, o vadovauti
pačiam kūrimo procesui ar
jį valdyti. Į informacijos
sistemų iššūkį XX-ojo amžiaus pabaigai (Dodwell, 1992)
kompanijos reagavo įvairiai.
Konferencijoje pasiūlyti pirmieji šios problemos sprendimo būdai,
kuriais greitai susidomėta visame pasaulyje ir įvairiose srityse kur
naudojamos sudėtingos programų sistemos (mokslas, komercija, reklama
ir kt.) – staiga paaiškėjo informacijos bankų kūrimo ir sistemų valdymo problemos. Ieškant šių problemų sprendimų,
greitai įsitikinta sistemų inžinerijos metodų taikymo
efektyvumu. Šis efektyvumas pirmiausia pasireiškė žymiai
sumažėjusiomis darbo laiko sąnaudomis kuriant sudėtingas
sistemas bei geresne sistemų kokybe
XX a. aštuntajame dešimtmetyje pradėta apibendrinti sistemų
inžinerijos – sistemų teorija paremtos informacinių sistemų
projektavimo technologijos – taikymo
patirtį, vertinti ir klasifikuoti rezultatus. Kūrėsi skirtingos mokyklos ir
kryptys, bet ji iki šiol dar netapo susiformavusia mokslo disciplina net ir
informatikoje. Tačiau pagrindiniai informacinių sistemų
kūrimo principai buvo suformuluoti ir sėkmingai pradėti taikyti
kuriant institucijų informacines sistemas. Didelėse kompanijose
įvertinta projektavimo ir dokumentavimo svarba, pradėta ieškoti
būdų šiuos procesus automatizuoti. Deja, tai tapo tų
kompanijų intelektine nuosavybe, didele dalimi lemiančia jų
konkurencines galimybes, todėl dar netapusia visiems prieinama
sistemų kūrimo metodologija. Sistemų teorija remiasi globaliniu
sisteminiu požiūriu, sąlygotu bendrojo pažinimo.
Jei anksčiau produkto kokybė dažniausiai būdavo užsakovo
norų ir produktą kuriančių kolektyvų realių
galimybių kompromiso rezultatas, tai remiantis sistemų teorija, siekiama kokybę planuoti, atsižvelgiant
į įvairius tikslingumo kriterijus, įskaitant ekonominį.
Technine užduotimi pradėta reglamentuoti leistiną klaidų
skaičių ir kitus kokybinius parametrus. Suvokta, kad
kartografinių kūrinių struktūrą, kūrimo metodus
bei apipavidalinimą turi lemti pasirinkti standartai, o ne atskirų
projekto vykdytojų kvalifikacija ar
skonis. Apdorojant didelius informacijos kiekius, integruotus į
sudėtingas struktūras, pasidaro labai svarbus tinkamai organizuoti ir
valdyti šią veiklą – tam galima taikyti programinės įrangos
palaikomus sistemų kūrimo metodus, koks, pavyzdžiui yra Oracle CASE.
Tęstinio kartografinio leidinio informacinė sistema taip pat yra
sistemų inžinerijos objektas. Jas kuriant reikia formuoti
technologijų, procesų, vykdytojų ir informacijos požiūriu
bendrą modelį, orientuotą
į institucijos ilgalaikių tikslų siekimą, perimant
pagrindinius sudėtingų sistemų kūrimo principus ir
pritaikant juos kartografijoje.
Svarbiausias sistemų teorijos taikymo poveikis duomenų modeliui
buvo įteisinta metaduomenų samprata bei jos sąlygotas
projektinės ir produkto informacijos atskyrimas.
Informacinių sistemų kūrimo bei palaikymo priemonių
(Dodwell,1992) tikslas – padėti susieti veikloje naudojamas duomenų
struktūras, jomis operuojančius procesus ir procesų vykdytojus
(agentus) į vieningą informacinę sistemą.
Be
geografinės informacijos apdorojimo, naujas perspektyvas kartografijai dar
atvėrė naujos ryšio, informacijos apsikeitimo ir efektyvios paieškos
priemonės. Pasaulinis
kompiuterių tinklas (angl.: Internet)
buvo pradėtas kurti 1969-aisiais metais ir per labai trumpą
laiką masiškai paplito.
Atsivėrusi galimybė naudotojui prieiti prie bet kurioje
vietoje saugomos informacijos iškėlė naują uždavinį kartografams
– kurti optimalias struktūras, sudarytas iš kartografinio vaizdo bei
įvairios jį papildančios informacijos, siekiant efektyvaus šios
informacijos perdavimo (komunikacijos).
Programavimo įvairiomis kalbomis galimybė leidžia kurti
interaktyvius (galinčius “reaguoti” į naudotojų veiksmus)
žemėlapius. Naudojant šias priemones
galima kompiuterio ekrane efektyviai pavaizduoti reiškinių
dinamiką, suteikti naudotojui galimybę kurti norimą vaizdą
pagal norimus parametrus. Dirbtinio intelekto sistemos gali padėti
optimizuoti generalizacijos (ir turinio) procesą, transformacijas, žinias integruoti
į vieningą duomenų bazę.
Vis dėlto net ir paskutiniais XX-ojo
amžiaus dešimtmečiais kuriant nacionalinių atlasų
informacines sistemas buvo susiduriama su didelėmis problemomis, ypač
dėl to, kad viena institucija nepajėgi aprėpti visos nacionaliniame
atlase vaizduojamų teminių sričių įvairovės. Net
ir JAV tik pradedami rengti projektai atlasų informacinių
sistemų kūrimo koordinavimui
ir institucijų bendradarbiavimui [12]. Tokių projektų sėkmė
dar neaiški
Apibendrinant
kompiuterizacijos įtaką teminei kartografijai, reikia pasakyti, kad
žemėlapio, kaip pasaulio vaizdo, padedančio suvokti erdvinius ryšius
aplinkoje samprata iš esmės nepasikeitė, tik padaugėjo
analizės galimybių. Svarbiausia buvo tai, kad tradicinę
spausdinto žemėlapio, kaip geografinės informacijos saugojimo formos
funkciją pakeitė skaitmeninė duomenų bazė.
Skaitmeninis žemėlapis tapo tik informacijos vizualizavimo (pateikimo
naudotojui) forma, o, žvelgiant į ateitį, ir interaktyvios sistemos
sąveikos su naudotoju priemone.
Mokslo progresą lemia teorijos pažanga, tačiau kartografijos
atveju, spartus technologijų vystymasis ir masinis prieinamumas teorijos
vystymąsi gali pakreipti kuria nors linkme, pristabdyti, pagreitinti ar
kitaip paveikti. Tas poveikis nėra vienareikšmiškai geras arba blogas: jo
galimybė tiesiog rodo, kad tos srities teorija dar nėra galutinai
susiformavusi. Atsiradusios naujos technologijos geriausiu atveju suteikia
impulsą bendresnės teorijos vystymuisi, blogiausiu – kuriam laikui nukreipia jos vystymąsi
klaidinga linkme. 1.5 paveiksle parodyta, ką besivystančios
technologijos ir teorinės disciplinos davė viena kitai bei kartografinės
informacinės sistemos modeliui apskritai – svarbiausi teoriniai principai
bei technologijų teikiamos galimybės. Kaip visų šių disciplinų
bei technologijų integravimo ir
specializavimo teminei kartografijai rezultatas, turėtų susiformuoti
kartografinės informacinės sistemos teorinis modelis ir, galbūt,
sukurtos automatiškai jį palaikančios programų sistemos.
Detaliau šią problemą aptarsime kitame skyriuje.
1.5 lentelėje parodyta
santykinė (ir potenciali) skirtingų skaitmeninių
technologijų įtaka teminės kartografijos principams bei
institucijos informacinės sistemos komponentams.
1.5 lentelė. Įvairių technologijų įtaka
teminės kartografijos institucijos veiklai bei principams.
Technologija |
Įtaka scenarijams |
Įtaka veiklos
dalyviams |
Įtaka duomenims |
Įtaka principams |
DBVS |
|
|
|
|
Grafikos
sistemos |
|
|
|
|
GIS |
|
|
|
|
Sistemų
inžinerija |
|
|
|
|
Telekomunikacijos |
|
|
|
|
|
esminė |
|
žymi |
|
nedidelė |
Šiuo metu galima teigti, kad kompiuterizacija teminėje kartografijoje, kaip ir daugelyje kitų sričių, sukėlė informacinį “sprogimą”, kurio pagrindinė pasekmė yra nepaprastai greitas teorinių galimybių (o kartu ir naudotojų poreikių augimas), nuo kurio atsilieka praktinio įgyvendinimo galimybių augimas – taigi, nors kuriamų produktų ir sistemų kokybė gerėja, vistiek nesuvaldomai didėja atotrūkis tarp naudotojų poreikių ir jų patenkinimo laipsnio.
Su kompiuterinėmis technologijomis
taip pat yra susijusios diskusijos dėl kokybės, tikslumo,
kartografinių vaizdavimo būdų parinkimo, kokybės
kontrolės metodų ir kitų dalykų kurie griauna kai kuriuos
požiūrius, susiformavusius rankų darbu pagrįstoje
kartografijoje. Didėjant naudojamos programinės
įrangos reikšmei, kartografai ir kartografinių informacinių
sistemų kūrėjai yra verčiami laikytis jų
sąlygojamų projektavimo standartų ir bendrųjų
principų. Tai dažnai yra nesuderinama su tradicijomis ir nusistovėjusiu
požiūriu; bijoma, kad kompiuterinės įrangos ir metodų
naudojimas, standartizavimas gali paversti kartografo darbą visiškai
planuojamu, matuojamu ir nekūrybišku.
Nepaisant pažangos dar yra išlikę daug negerų dalykų, kylančių iš to, kad organizacijoje egzistuoja kelios informacinės sistemos, kurios buvo sukurtos skirtingų žmonių iš skirtingų veiklos sričių. Tai yra duomenų dubliavimas su rizika, kad duomenys gali būti nekorektiški; darbo sąnaudų padidėjimas atliekant tą patį darbą daug kartų, nes nėra galimybės efektyviai panaudoti jau anksčiau gautų rezultatų; skirtingos nesuderintos technologijos, programinė įranga; darbai atliekami pagal skirtingas schemas, todėl juos sunku derinti ir kontroliuoti.
Kol kas nėra iki galo suvokta, kad parengtų naudojimui išsamių skaitmeninių duomenų trūkumas bei pasitaikantis skirtingos techninės ir programinės įrangos, duomenų formatų nesuderinamumas (per didelės konvertavimo sąnaudos), kvalifikuotų specialistų trūkumas – nors ir egzistuoja, tačiau nėra svarbiausia priežastis, kodėl kartografijos, ypač teminės, vystymasis atsilieka nuo potencialių technologijos teikiamų galimybių. Šioms problemoms išspręsti tereikia laiko, o didžiausias dėmesys turėtų būti skiriamas informacinių technologijų kūrimo ir pritaikymo teminėje kartografijoje teoriniam pagrindimui, ilgalaikės strategijos kūrimui.
Išsami ir vieninga kartografinių informacinių sistemų teorija turėtų būti nepriklausoma nuo šiuolaikinių technologijų, bet jas numatyti ar sukurti poreikį. Tokios teorijos kūrimas reikalauja abstraktaus požiūrio ir skirtingų disciplinų integravimo.
Dvidešimtojo
amžiaus 6–9 dešimtmečiai buvo intensyvaus šalių ir regionų
kartografavimo etapas, taip pat kitų planetų kartografavimo pradžia.
Daug pasiekta inventorizuojant gamtinius išteklius, kartografuojant gatos sąlygas
ir visuomenės reiškinius. Šį laikotarpį charakterizuoja
kompleksinių teminių atlasų gausa ir tarptautinis
bendradarbiavimas juos sudarant.
Šiuo laikotarpiu taip pat buvo
intensyviai diegiami technologinės revoliucijos pasiekimai,
sukūrę praktiškai neribotas kartografavimo galimybes:
Todėl labai
padidėjo žemėlapių naudojimas ir vėl išaugo jų, kaip
informacijos perdavimo priemonės, svarba.
Žemėlapių
pagalba sprendžiami uždaviniai tapo vis sudėtingesni, nebeužteko
žemėlapių matavimų būdu gaunamų duomenų, o
pradėta kelti reikalavimus originaliems duomenims (koordinatėms,
atributų reikšmėms) pasiekti per žemėlapio vaizdą.
Teorinės,
technologinės ir organizacinės prielaidos geografinių
informacinių sistemų (GIS)
atsiradimui pradėjo formuotis maždaug prieš trisdešimt metų,
bet pagrindinis GIS vystymosi etapas buvo du paskutiniai XX a.
dešimtmečiai. Iki šiol terminas “geografinė informacinė sistema”
taikomas skirtingoms kompiuterinėms technologijoms, orientuotoms į
geografinių duomenų apdorojimą.
Bendra šioms technologijoms yra tai, kad GIS, kaip ir kartografija, yra
susijusi su įvairiais mokslais ir tam tikra prasme jungia jų
idėjas. Kartografinius GIS aspektus pabrėžė dar McHarg (1969).
Berry (1987) tiesiog apibrėžė GIS kaip “žemėlapių
kūrimo sistemą”, “žemėlapiu” laikydamas geografinių
duomenų aibę (sluoksnį, temą). Dabar GIS kaip kartografijai
skirta technologija yra suvokiama kartografinių institucijų. Jos
panaudojimas kartografijos tikslams nuolat didėja ir priklauso nuo
technologijos išsivystymo lygio, pavyzdžiui, palyginti neseniai Europoje apie
1/3 GIS rinkos teko Vokietijai, dar 1/3 – Didžiajai Britanijai ir Italijai
(Smallworld systems, 1990).
Informacinės sistemos sąvoka kartografijoje ilgą laiką
buvo siejama būtent su geografinių duomenų modeliu. Per dešimt
metų praktiškai nepasikeitė informacinės sistemos
apibrėžimas kaip duomenų bazės atitinkančios tam tikrą
duomenų modelį bei programų, skirtų manipuliuoti tais
duomenimis, visuma (Borgida, 1986; Robinson, 1995).
Vystantis GIS, šis apibrėžimas buvo šiek tiek praplėstas, be
rūšiavimo ir atrankos akcentuojant
dar ir duomenų analizės funkcijas, bei apibrėžiant
informacinės sistemos tikslus, pvz., kad GIS yra sukurta aplinkos tyrimams
(Maguire ir kt., 1991)
Deja, sunku pasakyti, kokios buvo pagrindinės GIS atsiradimo
priežastys ir kaip jos vystėsi ankstyvajame etape, nes informacinių
technologijų kūrėjams nebūdinga dokumentuoti kūrybos
procesą, o kartais jis sąmoningai slepiamas, ypač komercinių ar karinės pramonės
kompanijų. Trumpai GIS raidos stadijas
(Geographical information systems, 1996) galima apibūdinti taip.
Įvairiose
šalyse ši technologija vystėsi skirtingu tempu, todėl pasaulio mastu
stadijos persidengia.
Pagal
vyraujantį požiūrį į GIS, galima išskirti dvi jų
kūrėjų grupes: vieni svarbiausia GIS dalimi laiko techninę bei programinę
įrangą, kiti – pačią informaciją, t.y., jos apdorojimą, analizę,
panaudojimą įvairiame kontekste,
saugojimo, manipuliavimo, vaizdavimo optimizavimą. Ankstyvojoje GIS
išsivystymo stadijoje buvo būdingas pirmasis požiūris – GIS laikyta technologija,
skirta saugoti, transformuoti, analizuoti ir vaizduoti geografinius (ir,
galbūt, negeografinius) duomenis (Burrough, 1986, Koshkariov, 1989).
Antrojo požiūrio atstovai GIS laikė techninės ir
programinės įrangos bei funkcijų geografinių duomenų
rinkimui, valdymui, analizei ir vaizdavimui visuma. GIS tikslai buvo
apibrėžiami plačiau, pvz., kaip sistema, skirta spręsti
planavimo ir valdymo problemoms (Guptill,1988). Geriau suvokiant naudotojų
poreikius, vystėsi sisteminis požiūris. Pvz., pagal Carter (1989),
GIS yra institucinė esybė, kuri integruoja technologiją su
duomenų bazėmis, ekspertize ir pastoviu finansavimu bei atspindi
organizacinę struktūrą. Toks apibrėžimas rodo numatomą
plačią šios sistemos vystymosi
perspektyvą.
Šie du
požiūriai atitinka de Man (1988) išskirtus du informacinių
sistemų (IS) tipus:
Specialistai
išskiria tris GIS vystymosi lygius, kaip sistemos skirtos geografinių
duomenų inventorizavimui, vėliau – ir analizei, galiausiai – valdymui
ir sprendimų priėmimui. (Maguire, 1991). Taigi, GIS raida pakartojo
bendrus informacinių sistemų evoliucijos dėsnius, pereinant nuo
operacijų paketų (transakcijų) vykdymo sistemos į
sprendimų priėmimo sistemą.
Kaip svarbias GIS ypatybes reikia pabrėžti komercinę
orientaciją ir technologijos prieinamumą daugeliui naudotojų iš
įvairių mokslo ir praktinės veiklos sričių.
Skirtingose srityse formuojasi skirtingas GIS esmės ir ribų
suvokimas. Siekiama ją paversti iš poreikių sąlygojamos
(bottom-up) į teoriniu modeliu pagrįstą (top-down) sistemą.
(ESRI, 1989)
Ši technologija neabejotinai populiarina kartografiją, nes paprastam
naudotojui suteikia galimybę operuoti geografiniais duomenimis (Robinson,
1995). Be to, suteikdama efektyvios duomenų analizės galimybę,
GIS padidina žemėlapio vaidmenį komunikacijų ir kitose greito sprendimų priėmimo
reikalaujančiose srityse. Naudojant standartines GIS funkcijas, lengva
žemėlapį suvokti ir naudoti kaip geografinės informacijos
vaizdavimo ir analizės priemonę. Taip GIS technologijų
naudojimas priartino kartografiją prie geografijos, palengvino teritorinio
pasiskirstymo analizę ir modeliavimą, naudojantis
žemėlapiu, tačiau pačios
teminės kartografijos teorijai, be kitame skyriuje aprašomo duomenų
modelio, nieko naujo nedavė, o tam
tikra prasme ją net apribojo. Vis dėlto būtent GIS sistemų
pagrindu turėtų būti sukurtos kartografinių duomenų
valdymo sistemos, kuriose būtų galimybė automatiškai manipuliuoti kartografiniais duomenimis,
kontroliuoti vaizdavimo priemonių korektiškumą, bei, galbūt,
valdyti pagrindinius teminių žemėlapių sudarymo procesus.
GIS naudojimas darė nemažą įtaką ir institucijos veiklos
modeliui. Susiformavo žemėlapių sudarymo procesų, susijusių
su duomenų srautais, ir GIS programinės įrangos palaikomomis
funkcijomis, samprata. Buvo išskirtos tokios bendros GIS funkcijų
grupės (ESRI, 1991, Intergraph corporation 1998):
1.
Grafinės
sąveikos su naudotoju (angl.: graphical
user’s interface – GUI).
2.
Sistemos
ir duomenų bazės valdymo.
3.
Duomenų
įvedimo, redagavimo ir patvirtinimo.
4.
Manipuliavimo
ir analizės.
5.
Vaizdavimo
ir produkto sukūrimo.
Taip grupuojant funkcijas, priartėjama prie informacinėje
sistemoje vykstančių procesų klasifikavimo pagal jų
pobūdį, o ne pagal nuoseklumą. Taigi, nepriklausomai nuo
grupavimo prasmingumo kartografijos teorijos požiūriu, buvo pereita prie
procesų nagrinėjimo aukštesniame abstrakcijos lygmenyje, kas
turėtų būti būdinga šiuolaikinei sistemų teorija
besiremiančiai kartografijai.
Kadangi ir geografiniai duomenys pradėti naudoti daugiausia skaitmeniniu pavidalu, atsirado nauji procesai, skirti jiems pervesti į skaitmeninę formą, be to, atsirado pagalbinių procesų, skirtų geografinės informacijos tvarkymui, klasė. Pagrindinis GIS vystymosi keliamas reikalavimas yra didelis tikslių duomenų kiekis analizei. Todėl duomenų rinkimas ir apdorojimas tampa vienu svarbiausių ir “brangiausių” procesų. Be to, didėjant išlaidoms duomenims gauti ir tvarkyti, svarbu, kad juos būtų galima naudoti daug kartų, todėl kaupiami duomenys turi atitikti iš anksto apibrėžtus reikalavimus. Tam reikia turėti duomenų panaudojimo strategiją bent jau institucijos mastu – taigi, ir bendrą veiklos modelį bei vieningą duomenų bazę.
14
pav. GIS koncepcinis modelis
GIS koncepcinis modelis pavaizduotas 14 paveiksle (Environmental Systems Research Institute, 1991). Būdingą GIS technologijos sąlygotą veiklos procesų schemą (angl.: workflow) iliustruoja 15 paveikslas. Palyginus ją su 13 paveikslo schema, iš karto matomi esminiai skirtumai. GIS yra tipiška mašininė sistema, patogi ir efektyvi, bet realizuojanti formalistinį požiūrį į kartografiją apskritai (kartografija GIS virsta mechanine realybės aprašymo priemone) ir mažai susijusi su teminės kartografijos specifika. “Informacinės sistemos” terminas GIS pavadinime dar nereiškia kad tai yra institucijos informacinė sistema, galinti visiškai patenkinti jos reikmes.
GIS veiklos diagramos (angl. workflow) iš dalies apibrėžia kompiuterines technologijas naudojančios kartografijos institucijos struktūrą per kompiuterizuotas darbo vietas, susietas su pagrindiniais kartografinių kūrinių rengimo kūrimo procesais, už kuriuos turėtų būti atsakingi skirtingi žmonės – institucijos agentai. Atsirado nauji aukštesni reikalavimai kartografų kvalifikacijai, siejami iš pradžių su programinės įrangos, vėliau – su matematinio modelio naudojimu.
GIS yra pagrįstos specifiniu geografinių duomenų modeliu (apskritai, kiekviena GIS turi unikalų modelį), kuriame duomenų struktūros lygmenyje atskirti geografiniai objektai (informacija apie padėtį erdvėje) nuo jų atributinės informacijos (informacijos apie objekto savybes). Be to, duomenys atskirti nuo vaizdo, kuris gali būti generuojamas bet kuriuo momentu. Žemėlapis prarado savo, kaip informacijos kaupiklio, funkciją ir liko tik tos informacijos vaizdavimo priemonė. Tipiška GIS sujungė duomenų modelį su jų vaizdavimo būdu, perimdama DBVS ir grafinių projektavimo sistemų savybes bei principus.
15
pav. GIS veiklos schema
16
pav. GIS programinės
įrangos naudojimas 2004 metais.
17
pav. Interneto žemėlapių
sistemos 2004 metais
Geografinės
informacijos laikotarpiui būdingas naujo kartografijos vaidmens suvokimas
teikiant visuomenei informaciją ir prisidedant prie mokslo metodologijos. Be
to, pačioje kartografijoje buvo daromi „atradimai“ ir bandoma išvystyti
jos teorijos pagrindines kryptis bei silpnąsias vietas. Kristalizavosi
tokios teorinių tyrimų kryptys:
GIS privalumai
kartografijoje akivaizdūs – tikslumas, vaizdo nuolatinė sąsaja
su duomenimis, automatinis projekcijų skaičiavimas, duomenų
tarpusavio integravimas, paprastas duomenų vizualizavimas ir maketavimas, standartizavimas,
metaduomenys.
Tačiau
mechaniškas GIS naudojimas kartografijoje taip pat kelia problemų:
formalus požiūris į kartografavimo procesą (grafinė
ataskaita painiojama su žemėlapiu), daugiau dėmesio skiriama ne
žemėlapio kokybės, o darbo su duomenimis efektyvumo problemoms
spręsti.
Dabar – jau ne
vien GIS (multimedia, 3D, interaktyvumas, geovizualizavimas, virtualios
aplinkos, mobili kartografija).
Globali GIS (SDI,
Web).
Nebe GIS –
duomenų bazės (Oracle, DB2), galinčios apdoroti erdvinę
informaciją ir erdvinis SQL.
Įsigalėjus
GIS pradėjo formuotis vieningo geografinių duomenų/kartografijos
projekto samprata: susieti tarpusavyje erdvėje registruoti informacijos
sluoksniai (vertikali struktūra) ir sritys (horizontali struktūra);
be to, galima atskirai nagrinėti norimą teritoriją ir
informacijos sluoksnių poaibį (derinimo ir atrankos galimybės).
Tokiu būdu, kiekvienas toks projektas potencialiai yra globalaus vieningo
projekto, apimančio visą Žemės rutulį ir visas geografines
sferas, struktūrinė dalis. Todėl reikia vis daugiau ir
tikslesnių duomenų, kurie turi būti standartizuoti pasauliniu
mastu.
Dabartinis
kartografijos raidos periodas iš principo yra orientuotas į globalias
geografinės informacijos strategijas. Pagrindiniai jo akcentai yra:
18
pav. Technologijų ir
teorijų įtaka kartografinėms informacinėms sistemoms.
Vien
techninė pažanga negali išspręsti informacinės sistemos
kartografijoje kūrimo problemų. Net galima teigti, kad ji
sukūrė ir naujų sunkumų, susijusių su techninės
bei programinės įrangos naudojimu (pavyzdžiui, suderinamumo
problema). Išliko problemos, susijusios su darbų vykdymo terminais,
augančiomis sistemų kūrimo bei palaikymo sąnaudomis,
neatitikimu tarp naudotojų reikalavimų ir sistemos ar produkto
ypatybių .
“Didįjį kartografijos
raidos paradoksą išreiškia nesąryšis tarp kartografinės
technologijos bei metodologijos tobulėjimo ir kartografinės
produkcijos komunikacinės kokybės pobūdžio” (Kavaliauskas, 1999,
13 p.). Šis teiginys nusako požiūrių ir technologijų
įvairovės periodo teminėje kartografijoje problemą,
kurią ignoruojant neįmanoma tolesnė pažanga. Reikia naujo,
platesnio požiūrio į pačią kartografiją bei informacinių
technologijų pritaikymą jos poreikiams, kurio įsigalėjimas
reikštų naujo teminės kartografijos periodo pradžią. Jį
sąlygiškai galima pavadinti šiuolaikiniu skirtingų metodologinių
aspektų integracijos periodu.
Lietuvoje, kur
laisvosios rinkos vystymosi laikotarpis, sukėlęs poreikį kuo
efektyviau naudoti ir atnaujinti turimą informaciją, siekti greitos
ekonominės naudos, sutapo su
intensyvia kompiuterizacija, todėl naujų technologijų diegimas
turėjo daug neigiamų aspektų. Jas besąlygiškai priėmus
iš dalies buvo sugriauta tradicinė kartografijos samprata ir taip pristabdytas jos teorijos vystymasis. Todėl ir
nesirūpinta sukurti tikrai
efektyvaus teoriškai pagrįsto institucijos veiklos modelio.
Lietuvoje paskutiniame 20 a. dešimtmetyje susirūpinta teminės
kartografijos vieta tikrovės pažinime ir jos perspektyvomis. Maždaug nuo
1993 m. tęstinių kartografinių projektų organizavimas ir
valdymas, jų duomenų bazių struktūra ir logika,
projektavimas, palaikymas vieningame informaciniame kontekste, duomenų
efektyvumo, vientisumo ir saugumo užtikrinimas pradėtas nagrinėti
Vilniaus universiteto Kartografijos centre. Siekiama ne tik gauti pelną iš
teminių kartografinių leidinių, bet ir apibendrinti,
formalizuoti jų rengimo procesą, bei išaiškinti kartografinės
produkcijos kokybę lemiančius veiksnius. Vis dėlto nedideliame
kolektyve sunku įvesti griežtą
technologinę discipliną ir sukurti reikalingą
infrastruktūrą, ypač esant
sudėtingai finansinei situacijai, dėl naujos techninės
bei programinės įrangos, personalo ir kitų resursų
trūkumo. Todėl sunku praktiškai patikrinti prielaidas apie darbo
organizavimą, taikyti modelius, nors jie ir yra logiškai pagrįsti.
Pastebėta technologinio aspekto hipertrofija (Kavaliauskas, 1999),
nesant tinkamų teorinių nuostatų, sukėlusi negatyvius reiškinius:
nekontroliuojamą žemos kokybės kartografinės produkcijos
plitimą ir geografinės jų esmės nuvertinimą.
Kartografijos vystymo strategija, kuri dėl išvardintų
priežasčių yra būtinai reikalinga šiuo pereinamuoju laikotarpiu,
turėtų apimti teoriją – kartografijos mokslo teorijos
vystymą, praktiką – technologijų tobulinimą ir kadrų rengimą.
Vakaruose taip pat buvo
įsitikinta, kad technikos vystymasis sukuria naujo tipo problemas,
kurių numatyti praktiškai neįmanoma arba labai sunku. Suvokus, kad
neįmanoma sukurti idealaus produkto, pradėta ieškoti priimtino
balanso tarp darbo laiko, sąnaudų ir produkto tipo bei kokybės.
Įdomu stebėti, kaip vystantis technologijai ir didėjant
kuriamų sistemų sudėtingumui ir kompleksiškumui, keitėsi
sąnaudų maksimumo sritis: šio amžiaus viduryje didžiausios
projektų sąnaudos buvo susijusios su techninės įrangos
įsigijimu, 8–9 dešimtmečiais išlaidas techninei įrangai
pralenkė programinės įrangos kaina. Šiuo metu brangiausiai
kainuoja sistemų priežiūra ir modernizavimas, tačiau yra aiški
tendencija didėti sistemų valdymo išlaidų svoriui.
Iš 12 paveikslo,
kuriame parodyti informacinių sistemų raidos periodai ir etapai,
galima pastebėti, kad stadijos trumpėja ir teritoriniai skirtumai
išsilygina: kiekvieno naujo periodo krizė ateina greičiau, o
periodų trukmė skirtingose šalyse priklauso nuo atotrūkio tarp
jų ir labiau pažengusių šalių. Tokia procesų
sinchronizacija būdinga informacinei visuomenei.
Be 1.1 lentelėje išvardintų aspektų, dar keitėsi
kartografinės produkcijos kūrėjų ir naudotojų santykis
(19 pav.) Ilgą laiką šis santykis buvo elementarus: sukurtas
žemėlapis buvo naudojamas kaip geografinių duomenų saugojimo
forma, teikianti analizės galimybes naudotojams (A). Atsiradus pragmatikos
elementui kartografijoje, pradėta tirti žemėlapių naudotojų
poreikius ir stengtis juos patenkinti. Taip buvo sukurtas, nors ir griežtai
neapibrėžtas, grįžtamasis
ryšys (B). Kuriant daugiau ir
įvairesnių žemėlapių, naudotojams atsirado daugiau
analizės galimybių. Paskutiniame XX-ojo a. dešimtmetyje
pasikeitė paties žemėlapio funkcijos: plačiai naudojant
skaitmenines geografinių duomenų bazes ir greitai keičiantis
informacijos poreikiams, žemėlapis tapo neefektyvus kaip duomenų
saugojimo forma, bet esmine tapo jo, kaip tų duomenų vaizdavimo būdo,
funkcija. Ryšys tarp kartografinės produkcijos kūrėjų ir
jos naudotojų tapo stabilus. GIS technologija suteikė naudotojams ne
tik dideles žemėlapių analizės galimybes, bet ir galimybę
kombinuoti norimus geografinės informacijos sluoksnius, atrinkti objektus,
tai yra, formuoti patį žemėlapį iš komponentų (C).
Keičiasi ir profesionalaus kartografo vaidmuo. Jei anksčiau jo
pagrindinis tikslas buvo parengti kartografinius kūrinius, skirtus
naudojimui ateityje, šiuo metu darosi svarbiau organizuoti naują
informaciją taip, kad ji būtų prieinama jos naudotojams; be to,
numatyti derinimo ir atrankos taisykles, kurios padėtų naudotojui iš
duomenų susikurti norimą žemėlapio vaizdą. Tendencija
perkelti fokusą nuo specialistų prie naudotojų išliks ir
ateityje. Ji siejasi su informatikos vystymusi: dar 1966 metais siekiant
ekonominio tikslingumo sukurta
programų paketų koncepcija, kai atsisakoma individualių
sistemų užsakymų, o kuriamas produktas abstrakčiam, statistiniam
naudotojui. Rinkos tyrimų, naudotojų klasių išskyrimo ir jų
poreikių analizės bei standartizavimo
reikšmė teminės kartografijos praktikai yra ne mažesnė negu informatikai.
19
pav. Žemėlapio kūrėjų
ir naudotojų bei žemėlapio funkcijų kaita.
Keitėsi ir žemėlapių kokybės reikalavimai (jei
ankstyvajame laikotarpyje pagrindinė problema buvo geografinio pagrindo ir
turinio tikslumo ir patikimumo užtikrinimas, tai kompiuterizacijos laikotarpyje
ši problema jau sprendžiama automatizuotai, o svarbiausiu akcentu tapo
komunikacinė kokybė).
Kompiuterinėms technologijoms vystantis su dabartiniu pagreičiu,
galima prognozuoti, kad labai padidės skaitmeninio pavidalo
žemėlapių naudojimas asmeniniams poreikiams. Standartizuojant
skaitmenines duomenų bazes, jau pradėti kurti tarptautiniai ir
pasauliniai informacijos bankai, kurių lokalizacija nebėra svarbi,
nes jie prieinami per pasaulinį kompiuterių tinklą. Naudotojui
atsiveria galimybės bet kuriuo metu gauti norimą geografinę
informaciją iš tokio banko ir pačiam kurti skaitmeninius žemėlapius.
Svarbia skaitmeninio žemėlapio funkcija taps naudotojo sąveikos su
informacijos bankais palaikymas, taigi jis gali būti ne tik fiksuotų
geografinių duomenų vaizdavimo forma, bet ir sąveikos priemone,
“protingu” objektu, per kurį naudotojas gauna jam reikalingą
informaciją. Be to, niekas negali pakeisti žemėlapio, kaip pagrindinės geografinės
informacijos perdavimo priemonės, funkcijos. Todėl kartografams tenka
dar didesnė atsakomybė už šios priemonės kokybę ir galimybę
tenkinti besikeičiančius žemėlapių naudotojų poreikius.
Galima numatyti, kad ateityje atsiras naujos vaizdavimo formos,
duomenų saugojimo būdai. Kaupiant
geografinę informaciją, periferiniai centrai teiks informaciją
valstybiniams, regioniniams, pasauliniams centrams. Todėl turi būti
nustatyti duomenų kokybę, pasikeitimą, interoperabilumą
palaikantys standartai. Standartizavimas jau dabar tampa viena
kritiškiausių problemų kartografijoje apskritai, ir ypač
teminės kartografijos srityje.
Skaitmeninių technologijų naudojimas “ištrina” aiškias ribas tarp
kartografijos procesų ir stadijų: duomenų rinkimo ir suvedimo,
žemėlapių sudarymo, spausdinimo, dauginimo (Hall, 1991).Todėl
procesų modeliavimas tampa dar svarbesniu siekiant išvengti chaoso
teminės kartografijos kūrinių rengime. Institucijos turi
reorganizuotis aplenkdamos šią grėsmę. Reikalingas vystymo
modelis, kuris būtų pakankamai lankstus ir numatytų
alternatyvas, apibrėžiantis:
1) kompleksinius veiklos tikslus;
2) naudotojo svarbą;
3) sistemos užduotis ir jų tarpusavio priklausomybę;
4)
užduočių
rezultatus kontrolei ir stebėjimui;
5) technologijas toms užduotims vykdyti;
6) kitus institucijos resursus.
Siekiant profesionaliai išspręsti paminėtas problemas, svarbiausias kartografo darbas turėtų būti atliekamas pradinėse teminių žemėlapių sudarymo – analizės ir projektavimo – stadijose ir jokiu būdu neapsiriboti reiškinių ar objektų vaizdavimu. Kitose darbo dalyse pateikiami modeliai yra paremti šia prielaida. Tiesa, projektuotojo darbui sunku nustatyti normatyvus, planuoti terminus, lėšas ir kt., darbo rezultatai negali būti iš karto įvertinti, todėl toks požiūris iš pirmo žvilgsnio nėra patogus. Tačiau galima remtis tuo, kad jis visiškai pasiteisino programų sistemų kūrimo praktikoje, bei sistemų teorijos prielaida apie izomorfiškų realių procesų skirtingose sistemose nagrinėjimo vienodais metodais galimybę*.
? Užduotys savarankiškam darbui
Raskite Internete Lietuvos Geodezijos ir
Kartografijos įstatymą, kitus teisės aktus,
reglamentuojančius kartografinę veiklą. Išnagrinėkite juose
pateiktas apibrėžtis, jas įvertinkite šiuolaikinės kartografijos
terminologijos problemų kontekste. Pasiūlykite tikslesnius
apibrėžčių variantus. Apibrėžkite, kas yra skaitmeninis,
elektroninis žemėlapis.
Pasirinkite vieną iš esamų
Tarptautinės kartografų asociacijos komisijų, kurią laikote
ypač svarbia, ir vieną, kurios veiklą laikote neprasminga ar
nesuprantama. Išnagrinėkite jų programas ir pasiekimus, pateiktus
Interneto svetainėse, trumpai juos pristatykite ir įvertinkite.
Įsivaizduokite, kad esate vienos iš
esamų komisijų pirmininkas arba norite pasiūlyti naują,
Jūsų manymu, svarbią komisiją. Parenkite naują
komisijos strategiją ir ją argumentuotai pristatykite.
Padiskutuokite, kurių dabartinių TKA
komisijų veikla yra ypač aktuali Lietuvai ir kodėl.
Išnagrinėkite
informaciją apie keleto pasirinktų šalių kartografijos mokslo,
organizacinius ir verslo pasiekimus. Pasiruoškite diskusijai tema
“Kartografijos regioniniai ypatumai”.
: Užduotys praktikos darbams
Peržiūrėkite Barbaros Petchenik
vaikų žemėlapių konkurso
medžiagą (http://www.icaci.org/en/competition.html),
pateikite pasiūlymus ir projektus, kokiems tikslams šie darbai gali
būti panaudoti.
Projekto vykdymas (5 skyrius):
Pasidalinkite vaidmenis projekto grupėse.
Aprašykite projekto įgyvendinimo strategiją,
pirminius reikalavimus, technologiją, suderinkite dokumentus su užsakovu.
Identifikuokite duomenų šaltinius.
Identifikuokite ir aprašykite įgyvendinimo
problemas.
Sudarykite darbo planą.
Parenkite projekto įvadinę
ataskaitą.
& Rekomenduojama literatūra
lietuvių kalba:
Chomskis V. (1979).
Kartografija. Vilnius.
Dumbliauskienė
M., Kavaliauskas P. (1997) Kartografinė semiotika: samprata ir problemos
Lietuvoje. Geografija 33.
Lietuvos teminė
kartografija atkūrus valstybingumą (1999) Straipsnių rinkinys.
Vilnius.
Lietuvos TSR atlasas
(1981) Vyriausioji geodezijos ir kartografijos valdyba prie TSRS MT. M.
anglų
kalba:
Berry J.K. (1987) Fundamental operations in
computer assisted map analysis. International Journal of Geographical
Information Systems. Vol.1.
Burrough P.A. (1986) Principles of Geographic
Information Systems for Land Resources Assessment. Clarendon, Oxford.
Carter J.R.(1989) On defining the geographic
information system. Fundamentals of Geographic Information Systems: a
compendium. ASPRS/ACSM. Falls Church, Virginia.
Clarke K.C. (1990) Analytical and Computer
Cartography, Englewood Cliffs, NJ.
Darwen H., Date C.J. (1998) Foundation for
Object/Relational Databases : The Third Manifesto. Addison-Wesley Pub Co.
Environmental Systems Research Institute (1991)
Understanding GIS /The ARC INFO Method.Redlands, CA.
Geographical information systems (1996)
Selected readings. Tempus Structural Joint European Project
JEP 08109–94. CES, VU.
Guptill S.C.(1980) A Process for Evaluating
Geographic Information Systems. Federal Interagency Coordinating Committee on
Digital Cartography. US Geological Survey
Hall S.S. (1991) Mapping the Next Millenium:
The Discovery of New Geographies, N.Y.
Duomenys, informacija ir žinios – tai pagrindinės informatikos sąvokos.
Duomenys – tai faktai, kuriais operuojama nesiejant jų su jokiu konkrečiu objektu.
Kaip matyti 2.1 paveiksle, duomenys patys savaime nieko nereiškia. Tačiau žmogui būdinga manyti, kad duomenys yra apie kažką, o ir praktiškai duomenys vertingi tik tada, kai žinome, kokius realaus pasaulio objektus jie aprašo. Interpretuojant duomenis, jiems visada suteikiama kokia nors prasmė. Kuo paprastesni duomenys, tuo daugiau yra galimų interpretavimo variantų, pavyzdžiui, "A", "15" nesako beveik nieko, taigi, gali reikšti daugybę dalykų, tuo tarpu ikoninis sutartinis ženklas žemėlapyje dažniausiai lengvai atpažįstamas (iš dialektikos: kiekybė perauga į kokybę).
Apskritai duomenų prasmė ir vertė priklauso nuo adresato patirties, konteksto, pateikimo formos ir kitų veiksnių. Nepažįstamos informacijos žmogus nesuvokia, todėl ji turi būti aprašyta žinomais terminais. Gali būti tiesiogiai nurodoma, ką reiškia ir kur gali būti naudojami duomenys.
Metaduomenys – tai informacija apie duomenis, padedanti juos teisingai interpretuoti ir naudoti.
20 pav. Duomenys ir informacija
Simbolis – tai informacija, adresuota tam tikram naudotojui.
Iš duomenų generuojant informaciją, remiamasi žiniomis, bet naujos žinios gali būti gaunamos interpretuojant tą informaciją.
Informatika tiria visų rūšių informacijos struktūrą, organizaciją, funkcijas, sąveiką su kitomis materijos formomis, genezę. Jos šaka – informacijos teorija – tiria informacijos matavimą, saugojimą, transformavimą ir perdavimą. Aktualiausios šiuolaikinės problemos yra informacijos struktūrizavimas ir paieška chaotiškame sraute.
Pagrindiniai informatikos principai:
1. Informacija yra universali (funkcionuoja gyvojoje ir negyvojoje gamtoje).
2. Informacija yra materiali (egzistuoja
materialios sistemos pagrindu).
3. Informacija gali būti sutvarkyta bei
pati būti sistemų organizavimo priemone.
4. Informacija veikia visuomenę. Vystantis objektui, informacija konverguoja.
5. Kiekvienas informacijos srautas turi šaltinį ir adresatą.
Informacinės sistemos poreikis paprastai yra sąlygotas
verslo.
Informacinę
sistemą galima apibrėžti dviem aspektais:
a)
struktūriniu – materialus
nešiklis + žinių, prasmės struktūra, reiškianti kuriuos nors
objektus ar procesus;
b)
funkciniu – tiesioginiai ir
grįžtamieji ryšiai tarp objektų.
Struktūriniu aspektu
informacines sistemas tiria semiotika
(mokslas apie ženklų sistemas), funkciniu – matematika, o abiem aspektais – informatika.
21 pav. Informacinės sistemos struktūra
Informacinė sistema (IS) – tai
materiali sistema, galinti priimti, kaupti, saugoti, transformuoti, naudoti ir
skleisti informaciją. Ją sudaro aktyvieji elementai: šaltinis,
srautas ir transformatorius bei pasyvieji elementai: informacijos bankas,
dokumentai, informaciniai barjerai (1 pav.).
Barjerai
– sistemos elementai, sulaikantys ar pristabdantys informacijos srautą:
a) filtrai – skaido, atskiria tam tikrą
temą nuo viso srauto;
b) stabdžiai – sulėtina ar blokuoja
informacijos perdavimą (nuotolio, paieškos, kalbos, erdvės).
Loginė
posistemė yra skirta naujai informacijai gauti iš jau turimos atliekant
taisyklių rinkiniais apibrėžtas operacijas. Informacijos filtrai
skirti informacijos srauto skaidymui, temų atskyrimui ir atrankai.
Svarbiausi
kartografijos informacinės sistemos komponentai yra: kartografinių
kūrinių sudarymo bei pagalbiniai procesai,
informacijos bankas ir procesus
vykdantys veiklos dalyviai
(agentai).
Informacinės sistemos modelis apibrėžia:
1)
kompleksinius veiklos tikslus;
2)
sistemos duomenis;
3)
numatomus naudotojus;
4)
sistemos užduotis (funkcijas)
ir jų tarpusavio priklausomybę;
5) funkcijų rezultatus kontrolei ir
stebėjimui;
6)
technologijas toms funkcijoms
vykdyti;
7)
žmonių išteklius ir kitus
reikiamus resursus.
Pateiktas
informacinės sistemos modelis yra labai apibendrintas ir tinka iš principo
bet kokiai sistemai. Tačiau jame aiškiai matyti, kokie elementai privalo
būti konkrečioje informacinėje sistemoje: agentai, procesai,
resursai, ir duomenys, kurie visada yra glaudžiai susiję tarpusavyje. Pagal
bendrą modelį gali būti kuriamos įvairių tipų ir
įvairių dalykinių sričių informacinės sistemos.
Kartografinė informacinė sistema – tai sistema, skirta kaupti, saugoti, transformuoti, naudoti ir skleisti
informaciją, leidžiančią geografinius
duomenis pateikti naudotojui žemėlapių
ir/arba atlasų pavidalu. Taigi, kartografinė informacinė sistema
yra geografinė informacinė sistema,
specializuota kartografinių
produktų gamybai. Pagrindinė tokios sistemos ypatybė yra
tai, kad geografiniai duomenys, naudojami žemėlapiams sukurti, nėra
nuolat saugomi sistemoje, o gaunami iš jų gamintojų (pageidautina –
pirminių šaltinių). Kaip ir visos šiuolaikinės IS,
kartografinė informacinė sistema turi funkcionuoti naujausių
informacinių technologijų aplinkoje.
Teminės kartografijos informacinė
sistema – tai kartografinė informacinė sistema, specializuota
teminiams kartografiniams kūriniams rengti. Tokia sistema turi būti
pritaikyta apdoroti ir valdyti labai skirtingų temų, tipų ir formatų informacijai,
patenkančiai iš įvairių šaltinių. Be to, ji turi būti
lengvai pritaikoma įvairiems, iš anksto nenumatytiems kartografiniams
produktams kurti. Teminės kartografijos informacinės sistemos
paprastai nereikalauja labai specializuotos technologinės platformos, bet
pasižymi didele vykdomų procesų įvairove, todėl jose
ypač svarbūs žmonių ištekliai ir valdymo aspektas, nuo kurio
didele dalimi priklauso sistemos efektyvumas.
Lietuvos nacionalinio atlaso
informacinė sistema – tai teminės kartografijos informacinė
sistema, specializuota palyginti smulkaus mastelio valstybės teritorijos
teminių žemėlapių ir atlasų rengimui. Pagrindinis šios
sistemos tikslas yra pateikti
Lietuvos visuomenei patikimą, kompleksišką ir išsamią
geografinę informaciją apie pagrindinius valstybės gyvenimo
aspektus – gamtą, kultūrą (visuomenę ir ūkį) ir
vystymosi istoriją. Pagrindinis šios sistemos produktas yra prestižinis kartografinis leidinys – nacionalinis
atlasas. Tačiau reikia atkreipti dėmesį, kad kuriama IS beveik
niekada nėra skirta vienam kūriniui rengti; ji turi būti
pakankamai funkcionali, kad galėtų užtikrinti maksimalų sukauptos informacijos ir žinių panaudojimą kitiems,
susijusiems tikslams:
Lietuvoje
teminės kartografijos informacinė sistema, kuriama valstybės
poreikiams šioje srityje tenkinti, yra neatsiejama nuo nacionalinio atlaso
informacinės sistemos, todėl toliau jų neskirsime ir
kalbėsime tik apie Lietuvos nacionalinio atlaso IS.
Šiuo metu galima teigti,
kad kompiuterizacija teminėje kartografijoje, kaip ir daugelyje kitų
sričių, yra sukėlusi informacinį “sprogimą”, kurio
pagrindinė pasekmė yra
nepaprastai greitas teorinių galimybių (o kartu ir
naudotojų poreikių augimas), nuo kurio atsilieka praktinio
įgyvendinimo galimybių augimas – taigi, nors kuriamų
produktų ir sistemų kokybė gerėja, vistiek nesuvaldomai
didėja atotrūkis tarp naudotojų
poreikių ir jų patenkinimo
laipsnio.
Technologijų
vystymasis sukuria naujo tipo problemas, kurių numatyti praktiškai
neįmanoma arba labai sunku. Suvokiant, kad neįmanoma sukurti
produkto, idealiai tenkinančio naudotojų poreikius, ieškoma priimtino
balanso tarp darbo laiko, sąnaudų ir produkto tipo bei kokybės.
Vystantis technologijai ir didėjant kuriamų sistemų
sudėtingumui ir kompleksiškumui, keitėsi informacinių
sistemų kūrimo sąnaudų maksimumo sritis: šio amžiaus
viduryje didžiausios projektų sąnaudos buvo susijusios su
techninės įrangos įsigijimu, 8–9 dešimtmečiais išlaidas techninei
įrangai pralenkė programinės įrangos kaina. Šiuo metu
brangiausiai kainuoja sistemų priežiūra ir modernizavimas,
tačiau yra aiški tendencija didėti sistemų valdymo išlaidų svoriui.
Būtina atsižvelgti
į šiuos pagrindinius veiksnius, ribojančius kompiuterinės
kartografijos technologijų
teikiamas teorines galimybes ir įtakojančius sukurtų
informacinių sistemų funkcionavimą.
Veiklos sudėtingumas.
1. Kuriamos sistemos ir produktai darosi vis sudėtingesni,
jų naudotojų reikalavimai nuolat didėja ir keičiasi,
todėl vis sunkiau apibrėžti
reikalavimus ir juos įgyvendinti. Pavyzdžiui, jei anksčiau atlaso
skaitytojas suvokdavo, kad žemėlapyje pateikiamą informaciją
riboja jo dydis, tai skaitmeninio atlaso naudotojas žino, kad technologija
leidžia rodyti kur kas daugiau informacijos tame pačiame žemėlapyje,
be to, gauti papildomą informaciją apie pavaizduotus objektus,
įskaitant garso ir vaizdo įrašus, todėl bet kokie apribojimai
sukelia jo nepasitenkinimą.
2. Logiška išvada: kartografinių informacinių sistemų
kūrėjams reikia vis platesnių ir gilesnių žinių, patirties ir
įgūdžių. Pavyzdžiui, kad galėtų efektyviai
panaudoti kompiuterių teikiamas galimybes, kartografas jau turi būti
susipažinęs ir su GIS, informatika, projektavimo ir duomenų
bazių valdymo metodais ir kt. Todėl nuolat trūksta ir ateityje
trūks kvalifikuoto personalo (ne tik Lietuvoje, bet ir kur kas labiau
technologiškai išsivysčiusiose šalyse).
3. Informacinių sistemų valdymas darosi labai sudėtingas; vis sunkiau
apskaičiuoti projekto darbams reikalingą laiką ir jų
kainą, todėl didėja su šiais faktoriais susijusi rizika. Tai ne tik kartografijos, bet ir bendra
sudėtingų informacinių sistemų problema.
Aplinkos įtaka.
1.
Informacinė sistema turi
būti kuriama taip, kad galėtų lengvai prisitaikyti prie greitai
besikeičiančių aplinkos sąlygų ir operatyviai reaguoti
į naujų produktų poreikį ar reikalavimų
pasikeitimą.
2.
Kad galėtų konkuruoti
rinkos sąlygomis, organizacija siekia mažinti išlaidas sistemai ar
produktui kurti, tačiau tuo pačiu metu turi gerinti jo kokybę. Todėl šiems
tikslams siekti tenka išnaudoti ir mažiausias procesų optimizavimo galimybes.
Ekonominis sudėtingumas.
Lietuvos nacionalinio atlaso IS siekiamas
natūralus tikslas – sutrumpinti produktų kūrimo ciklą,
padidinant produktyvumą ir rezultatų kokybę. Taip atsiranda
prieštara, reikalaujanti efektyvių
projekto valdymo sprendimų.
Kartografinė
informacinė sistema privalo būti orientuota į jos produktų naudotojų poreikius konkrečiu
laikotarpiu, t.y., lanksčiai pritaikoma diegiant naujas technologijas ar
planuojant naujo tipo produktus, tame tarpe ir elektroninius. Stebint
pagrindinio kartografinės informacinės sistemos rezultato –
žemėlapio – funkcijų kaitą nuo seniausių laikų iki
dabar, matoma vis didėjanti jo reikšmė ir reikalavimai, keliami tokio
tipo produkto gamintojams. Galima numatyti, kad ateityje kartografinės
informacinės sistemos produktų naudotojai taps vis aktyvesni, o patys
produktai turės būti vis interaktyvesni ir labiau susieti tarpusavyje
tiek vertikaliai (skirtingų temų duomenys), tiek horizontaliai
(skirtingų regionų ir valstybių tos pačios temos
duomenys).
Taigi, projektuojant kartografinę informacinę sistemą, būtina laiku atsižvelgti į pokyčius ir tendencijas šiose srityse:
Projektas
– beveik tokia pat svarbi sąvoka, kaip ir informacinė sistema.
Veiklos skaidymas į projektus padeda ją tinkamai valdyti.
Projektą
paprastai galima apibrėžti kaip tai
laikiną veiklą, nukreiptą
į unikalaus tikslo
pasiekimą (pavyzdžiui, produkto ar paslaugos sukūrimą), kuri
turi apibrėžtą pradžią ir pabaigą bei baigtinius išteklius. Projekto tikslai gali skirtis nuo
bendrųjų organizacijos tikslų, didelių projektų
planavimui, įgyvendinimui ir stebėjimui gali būti sukuriamos
specialios laikinos organizacinės struktūros – projekto grupė,
viena ar kelios darbo grupės.
Iki
20 a. vidurio „projektais“ paprastai buvo vadinami planai, t.y. tai, kas turi
būti atliekama prieš pradedant numatytą veiklą. Šaltojo
karo metu po palydovo
krizės* „projektas“ ėmė įgauti ir
kitą prasmę – kaip specializuotos žinios ir savarankiška koncepcija
kartu su projektų vadyba. JAV Gynybos ministerija norėjo
pagreitinti karinių projektų procesus ir sukūrė naujus
įrankius (standartizuotus projektų modelius) šiam tikslui pasiekti.
Kaip dalis Polar povandeninio
raketnešio programos 1958 metais sukurtas PERT (angl.: Program Evaluation and Review Technique). Tuo pačiu metu DuPont korporacija sukūrė panašų
modelį, pavadintą CPM (kritinio kelio metodas, angl.: Critical Path Method). PERT vėliau
buvo papildytas WBS (užduočių skaidinys, angl.: Work Breakdown Structure). Procesų
srautas ir struktūra (angl.: Workflow)
greit paplito privačiose įmonėse, ypač vykdančiose
karinius užsakymus.
Egzistuoja keletas daugiau ar mažiau
išsamių projekto
apibrėžimo variantų, kurie atsirado dėl skirtingų organizacijų
(pvz., Project Management Institute)
įtakos. Pavyzdžiui:
Visais
atvejais pabrėžiama tai, kad projektui būdingas pokytis, poreikis
suorganizuoti resursus, egzistuojant tam tikriems apribojimams, ir siekiant tam
tikrų tikslų. Taigi, tikslo unikalumas, laikinumas ir išteklių
ribotumas yra esminės projekto savybės. Išteklių ir laiko prasme
galime kalbėti apie projekto apimtį.
Aprašant
projektą patogu informaciją susisteminti pagal šiuos klausimus:
a) kas? (kokios šalys dalyvauja projekte);
b) kodėl? (kokią naudą šalys
nori gauti, įvykdžiusios projektą);
c) kokiu būdu? (kaip bus siekiama norimo
rezultato)
d) kokie ištekliai (ko reikia, kad
projektą būtų galima įgyvendinti);
e) kada? (pagal kokį laiko grafiką
turi būti atliktos projekto veiklos).
Projektai
gali būti skirstomi pagal įvairius požymius.
Pagal
projekto tikslus ir būdus tikslams pasiekti:
a) inžineriniai projektai,
b) produkto (paslaugos) kūrimo
projektai,
c) sistemų kūrimo projektai,
d) tyrimų bei organizacijų
pertvarkymo projektai.
Pagal
sprendžiamas problemas, jų aktualumą ir sprendimų naujumą:
a) tipiniai projektai, kurie gali būti atkuriami
skirtingose situacijose, juos pakoregavus pagal specifines sąlygas,
b) unikalūs projektai, kurie negali būti tiražuojami
dėl to, kad jų situacijos nesikartoja, nes neįmanoma sukurti
kitos panašios projektavimo srities.
Pagal sudėtį ir
veiklos srities struktūrą:
a)
Vienetiniai (monoprojektai)
projektai – atskiri, nepriklausomi nuo kitų projektų, skirtingo tipo
ir dydžio projektai,
b)
Daugialypiai (multiprojektai)
projektai – projektų kompleksas ar programa, susidedanti iš tarpusavyje
susijusių vienetinių projektų,
c)
Labai dideli projektai
(megaprojektai) projektai – tikslinės regionų vystymo programos,
apimančios keleto vientynių ir daugialypių projektų.
Pagal veiklos sritis:
a)
mokomieji ir švietimo
projektai,
b)
tyrimų ir vystymo
projektai,
c)
inovaciniai projektai,
d)
investiciniai projektai,
e)
mišrūs projektai.
Pagal trukmę:
a)
trumpalaikiai (mažiau nei 3
metų),
b)
vidutinės trukmės
(3-5 metų),
c)
ilgalaikiai (daugiau nei 5
metų).
Išskiriamos devynios projekto vadybos funkcinės sritys:
1.
Integracijos
(visumos) valdymas;
2.
Apimties
vadyba (angl.: scope management);
3.
Laiko
vadyba (angl.: time management);
4.
Kainos
(išlaidų) vadyba (angl.: cost management);
5.
Kokybės
vadyba (angl.: quality management);
6.
Personalo
ar komandos vadyba (angl.: personell, team management);
7.
Bendravimo
vadyba (angl.: communication management);
8.
Rizikos
vadyba (angl.: risk management);
9.
Pirkimų
vadyba (angl.: procurement management).
Projektuojant
Lietuvos nacionalinio atlaso IS ir atsižvelgiant į tai, kad ji ateityje
bus išplėsta iki nacionalinio masto teminės kartografijos IS, ji turi
būti kuriama laikantis.
Projektuojant ir kuriant
kartografinę informacinę sistemą, būtina laikytis bendrųjų sistemų
projektavimo principų.
Jei IS dalys kuriamos ne
kartu, skirtingų žmonių ar institucijų, arba formuojamos
neturint išankstinio projekto, gali susidaryti labai nepalanki situacija
(“salų” sistemos):
·
dubliuoti duomenys (todėl
yra rizika, kad jie bus neišsamūs arba prieštaringi);
·
dvigubos pastangos kuriant
produktą (negalint panaudoti jau sukauptos informacijos);
·
neprieinama informacija
dėl nesuprastų reikalavimų;
·
technologijų
įvairovė ir nesuderinamumas;
·
informacijos perdavimo
problemos;
·
susiejimo problemos
pertvarkant, išskiriant, sujungiant IS dalis;
·
išeinant darbuotojams neišvengiamai
prarandamos žinios.
Sprendimai minimizuoti
šiuos faktorius turi būti pagrįstas vieningu požiūriu į sistemą, kuris apima:
Sistemų projektavimo metodai turi
būti taikomi planuoti, skirstyti projekto resursams, stebėti
užduočių vykdymui bei dokumentuoti.
Visos sistemos keičiasi. Tai
atsitinka dėl nepastebėtų klaidų, pasikeitusių
reikalavimų, sistemai plečiantis. Pokyčiai gali liesti sistemos
funkcijas (pavyzdžiui, įdiegus naują technologiją), informacijos
struktūrą (pavyzdžiui, pasikeitus žemėlapio informacijos klasifikavimui), arba visą sistemą, kai ji plečiama.
Siekiant greitai atlikti pakeitimus, visos sistemos dalys turi būti
išsamiai dokumentuotos, o jų
elementai turėti vienodą
struktūrą.
Sistemos projektavimas gali būti atliekamas “iš viršaus žemyn” – tai metodiškas sistemos kūrimas (nuoseklus kūrimas pagal projektą, dar vadinamas “informacijos inžinerija”) arba atvirkščiai, kai kuriama būtent tai, ko reikia konkrečiu metu (intuityvus kūrimas). Pirmasis variantas skirtas ilgalaikiams tikslams – sistemos integracija pasiekiama vystant vienintelį loginį modelį, kuris apima visą informaciją, reikalingą įstaigos ar projekto tikslams siekti. Pasirinkus šį variantą, projekto pradžioje reikalingos palyginti didelės investicijos, kurios vėliau atsiperka. Antrasis variantas tinka siauros srities trumpalaikiams tikslams, sistema kuriama fragmentiškai iš atskirų mažesnių dalių pagal tų dalių poreikį, dažnai naudojant skirtingus modelius, o vientisumo užtikrinimo lėšos taupomos bendros sistemos stabilumo sąskaita.
Pagrindiniai sistemų kūrimo ir projektų valdymo metodai
bei technikos, kurie sėkmingai taikomos ir kartografijoje yra
pagrįsti loginiais metodais, tarp kurių ypač svarbūs yra skaidymas
į komponentus (angl.: breakdown)
ir klasifikacija. Galima išskirti kelias metodų grupes.
7-S
valdymo modelis aprašo septynis aspektus, kurie padeda įvertinti
strategiją ir valdyti projektą efektyviai ir kaip vientisą
sistemą. Siekiant sėkmingai
įgyvendinti bet kokio lygmens strategiją, būtina atsižvelgti
į visus septynis aspektus, kaip į veiklos efektyvumą
lemiančius veiksnius. Aspektai yra tarpusavyje priklausomi, todėl
bent vieno ignoravimas gali atsiliepti visiems kitiems. Be to, santykinė
kiekvieno jų svarba gali keistis laikui bėgant.
Modelį
pirmą kartą paminėjo du autoriai (Pascale ir Athos) 1981 metais
knygoje „The Art of Japanese Management“, kurioje nagrinėjo Japonijos
pramonės sėkmės priežastis. Vėliau su bendraautoriais
(Peters ir Waterman) 7-S idėja buvo išvystyta iki 7-S modelio, kuris tapo tarptautinės
valdymo konsultacinės kompanijos McKinsey
pagrindiniu įrankiu.
Šie
septyni veiksniai yra:
22 pav. 7-S modelis
McKinsey
7-S modelį galima įsivaizduoti kaip 7 kompasų rinkinį. Jei
jų visų rodyklės rodo į vieną pusę, įmonė
ar projektas yra gerai organizuotas, kitaip galima laukti problemų net ir
tada, kai struktūriškai viskas atrodytų gerai.
Pagrindinė
šio modelio nauda yra ta, kad jis
Modelis
išreiškia požiūrį, skirtingą nuo Vakarų pasaulyje
įprasto, tačiau riboto
mąstymo, kai organizacija tapatinama su jos struktūra ir laikoma, kad
pasirinkus tinkamą strategiją, struktūra, t.y., organizacija,
savaime bus tinkama. Iš Rytų perimtas alternatyvus požiūris teigia,
kad organizacija, kuri šiuo atveju suprantama kaip bendra įmonės,
įstaigos ar kitokios grupės kultūra, gali ir turi būti orientuojama į
jos vykdomas strategijas.
SSGG
(angl. SWOT) metodas pirmą kartą aprašytas 1969 m. kaip strateginio
valdymo metodas. Jis labai praverčia, kai reikia įvertinti
sudėtingą strateginę situaciją turint tam labai ribotą
laiką. Metodas pagrįstas didžiausią įtaką
turinčių veiksnių išankstiniu vertinimu. Tai stiprybės ir
silpnybės, kurios analizuojamos kaip vidiniai veiksniai, bei išorinės
galimybės ir grėsmės. Metodas veikia kaip filtras, atrenkant
tikrai svarbią informaciją apie vidinius projekto aspektus ir
išorinę situaciją.
23 pav. SSGG schema
SSGG
vidinė analizė gali
būti atliekama skirtingais teminiais aspektais: teisiniu, organizaciniu,
socialiniu-ekonominiu, geografiniu, ekologiniu, finansiniu, informaciniu, komunikaciniu
ir pan. Šie aspektai apima iš 7-S modelio komponentus.
Išorinės aplinkos galimybės ir grėsmės dažnai
vertinamos tokiais aspektais: politiniu, ekonominiu, socialiniu ir
technologiniu (PEST analizė). Apskritai, galimybė yra tikimybė
pasinaudoti išorinių veiksnių
pokyčiais siekiant projekto sėkmės. Pagal skirtingų veiksnių, tokių kaip naudotojai,
konkuentai, rinkos tendencijos, partneriai, naujos technologijos,
socialinė, ekonominė, politinė-teisinė aplinka ir pan.,
pokyčiai, teigiamų pokyčių galimybes kuriami optimistiniai išorės aplinkos
raidos scenarijai, o pagal neigiamų pokyčių grėsmes – pesimistiniai.
Aprašius
pagrindines stiprybes, silpnybes, galimybes ir grėsmes, seka strateginių sprendimų kūrimo
etapas. Jame poromis gretinamos skirtingos stiprybės ir silpnybės su
galimybėmis ir grėsmėmis. Siūlomi sprendimai turėtų
duoti atsakymus į tokius klausimus:
SSGG
metodo taikymo sėkmė priklauso nuo to, kaip ir iš kokių
šaltinių renkama informacija apie veiksnius. Siekiant išvengti subjektyvumo
(vienos nuomonės) būtini interviu su visomis suinteresuotomis šalimis
(užsakovai, naudotojai ir pan.).
Reikia
pastebėti, kad taikant SSGG metodą, kyla pavojus per daug
supaprastinti situaciją, klasifikuojant visus įtakojančius
veiksnius į šias keturias kategorijas. Pavyzdžiui, technologinė
inovacija gali tapti ir grėsme, ir galimybe, tam tikra organizacijos
kultūra vienais atvejais yra stiprybė, kitais – silpnybė, ir
pan. Todėl svarbiausia ne suklasifikuoti, o atpažinti minėtus keturis
veiksnius ir atsižvelgti į juos rengiant strateginį planą.
Projekto
rizika – tai veiksnys, kuris gali turėti neigiamos įtakos projektui.
Rizikos skiriasi nuo grėsmių tuo, kad jos gali būti numatomos ir
kontroliuojamos projekto metu. Dažnai rizikos yra tiesiogiai susijusios su
papildomomis galimybėmis – tuo atveju rizikos veiksnys nešalinamas (arba
net sąmoningai sukuriamas, ko būdingas pavyzdys yra bet koks
investavimas), o įvertinamas jo keliamų grėsmių ir laukiamos
naudos santykis. Todėl rizikų išvengti praktiškai neįmanoma.
Keletas
rizikų pavyzdžių kartografijoje:
a) pasirinkimas naudoti naują
programinę įrangą teminiam žemėlapiui sukurti susijęs
su rizika, kad darbuotojai neįsisavins jos pakankamai greitai ir produktas
bus sukurtas vėliau, negu numatyta. Toks sprendimas nebūtų
priimamas, jei nebūtų tikimasi naudos, pavyzdžiui, kad vėliau
tokį žemėlapį bus galima greičiau atnaujinti, publikuoti
Internete ar pan. Jei laukiama tiesioginė nauda yra palyginti
nereikšminga, riziką gali pateisinti, pavyzdžiui, įmonės siekis
apskritai pereiti prie naujų technologijų, pradedant nuo projekto,
kuriam vėlavimo rizika nėra kritinė;
b) sprendimas įtraukti į
rengiamą atlasą sudėtingus žemėlapius, kuriuos parengti
gali tik išorės specialistai. Su tuo susijusi akivaizdi grėsmė,
kad nepavyks susitarti su galimais tokio žemėlapio autoriais,
žemėlapio sudarymas brangiai kainuos ir pan. Laukiama nauda – atlasas taps
įdomesnis ir patrauklesnis naudotojui.
Rizikingas
sprendimas bet kuriuo atveju priimamas
tik gerai įvertinus įvykusių grėsmių pasekmes ir
galimybes jų išvengti.
Yra
sukurta nemažai rizikos valdymo metodikų, kurie leidžia sumažinti
neigiamos įtakos tikimybę ir padidinti laukiamos naudos
tikimybę. Bendri rizikų valdymo žingsniai yra:
Kadangi
rizikos valdymas nėra tik neigiamų padarinių vengimo procesas,
rizikos valdymą reikia traktuoti kaip projekto planavimo proceso
dalį, nes net ir esminiai kas? Ir kodėl? aspektai gali būti
stipriai įtakojami.
Geriau
suprantant rizikos prigimtį, lengviau išvengti nunumatytų
grėsmių, taigi galima tiksliau planuoti ir taip taupyti resursus, be
to, galima imtis iniciatyvų, kurios šiaip būtų laikomos per daug
rizikingomis ir jų būtų atsisakyta. Rizikų valdymas
paprastai integruojamas į projektų valdymą. Tai daroma
apibrėžiant bendrus rizikos valdymo procesus ir nurodant jų
vietą projekto gyvavimo cikle.
Rizikų
valdymas remiasi projekto neapibrėžtumais, kurie siejami su visais
projekto aspektais (šalys, interesai, įgyvndinimo būdas,
priemonės ir kt.). Neapibrėžtumai sudaro grandines, tokias kaip
„tikslai-vertinimo kriterijai“ (kuo tikslai griežtesni ir reikalavimai didesni,
tuo didesnė ir rizika jų nepasiekti, tačiau jei tikslai
nepakankamai apibrėžti, yra rizika, kad nebus įmanoma įvertinti,
ar jie pasiekti) ar
„kaštai-laikas-kokybė“ (trys tarpusavyje priklausomi faktoriai,
kuriuos galima keisti, tačiau suminė rizika išlieka).
Rizikų
ir reakcijų į jas dokumentavimas papildo įmonės žinių
banką, leidžia geriau atpažinti ir vertinti neapibrėžtumus, taigi, ir
valdyti rizikas bei išvengti „blogų“ projektų. Geras rizikos valdymas
reiškia efektyviau vykdomus projektus, t.y., mažesnes sąnaudas ir tuo
pačiu konkurencinį
pranašumą ir aukštesnę organizacijos darbo kultūrą.
Klasifikacija – tai objektų skirstymas pagal jų panašumą (požymius) į atskiras apibrėžtas aibes – klases. Klasifikacijos tikslas – sisteminti informaciją, padėti orientuotis objektų ir sąvokų įvairovėje. Klasifikacija yra priemonė suskaidyti sudėtingus objektus į paprastesnes sudėtines dalis, išskirti bendrąsias ir specifines šių dalių savybes ir nagrinėti jas atskirai. Tai vienas žinomiausių informacijos tvarkymo būdų. Nuo taisyklingos klasifikacijos labai priklauso informacijos vertė.
Klasifikacija, kaip ir bet koks skirstymas, nurodo visas rūšis, įeinančias į skirstomos sąvokos apimtį.
Skirstydami giminę į rūšis, kreipiame dėmesį į požymius, kuriuos turi vienos rūšys ir neturi kitos. Tų požymių rūšis vadinama skirstymo pagrindu. Pavyzdžiui, trikampio kampų dydis yra pagrindas skirstyti juos į stačiakampius, bukakampius ir lygiašonius; kraštinių tarpusavio santykis – pagrindas skirstyti į lygiakraščius, lygiašonius ir įvairiakraščius. Sudėtingiau, kai porūšiai skirstomi dar kartą. Vienas iš kartografijoje dažnai naudojamų skirstymo metodų yra dichotomija:
Žemės danga |
Miškas |
|
|
|
|
Ne miškas |
Vandens telkinys |
|
|
|
|
Ne vandens telkinys |
Pieva |
|
|
|
|
Ne pieva |
|
|
|
|
|
Ir t.t. |
|
|
|
|
|
Tai
metodas skirstyti ne iki galo pažintai arba labai sudėtingai aibei. Jis yra
išsamus kiekviename etape – pavyzdžiui,
pasaulio religijų žemėlapio legendoje paprastai būna keletas
pagrindinių klasių (krikščionybė, islamas, budizmas) o
paskutinė klasė, apimanti visas neįvardintas, ir, galbūt,
nežinomas religijas, yra “kitos”. Tik reikia
nepamiršti, kad klasė “kitos” kokybiškai skiriasi nuo visų kitų
klasių, apibrėžtų pagal jų požymius. Sąvoka “kitas”
siejama ne su konkrečiais požymiais, o atvirkščiai – su jų
neturėjimu. Todėl sudarant legendas tokią klasę žymintys
ženklai turi aiškiai skirtis nuo kitas klases žyminčių ženklų.
Pavyzdžiui, jei žemės dangos arealų klasės išskiriamos
skirtingomis spalvomis, tai klasė “kitos” gali būti achromatinis
ženklas (pilka arba balta spalva).
Skirstymo
taisyklės.
· Skirstymas turi būti suderintas, t.y., rūšių suma turi būti lygi visumai. Tik tokia klasifikacija bus išsami ir teisinga.
· Skirstymo nariai turi vienas kitą šalinti, t. y., skirstoma į nesikertančias rūšis[13]. Pavyzdžiui, knygos pagal savybes negali būti skirstomos į naudingas, suprantamas, įdomias.
· Skirstymo pagrindas turi būti tas pats. Pavyzdžiui, gyventojai negali būti skirstomi į krikščionis, musulmonus, indus – arba pagal religiją, arba pagal tautybę.
· Skirstymas turi būti nuoseklus, t.y., pereinama į artimiausią žemesnę giminę nedarant “šuolių”. Pavyzdžiui, gamta – gyvūnai, augalai, uolienos keičiama į gamta – organinis pasaulis ir neorganinis pasaulis, kurie skirstomi toliau.
Požymiai turi būti praktiškai reikšmingi, be to gera klasifikacija leidžia formuluoti maksimumą teiginių apie skirstomą aibę. Klasifikacija remiasi indukcija, kurios dėka ir nustatomi skirstymo požymiai. Jie gali būti ir kiekybiniai, ir kokybiniai. Svarbu, kad būtų tinkamai parinkti gimininis (jungiantis) ir rūšinis (skiriantis) požymiai.
Natūralioji ir dirbtinė klasifikacija.
Jei objektus į klases jungiame pagal esminius požymius, kurie susiję su dauguma objekto savybių, išreiškia jo prigimtį – tai natūralioji klasifikacija (pvz., augalų sistematika, periodinė cheminių elementų sistema). Dirbtinė klasifikacija sudaroma pagal neesminius objektų požymius, siekiant juos lengviau rasti tarp kitų objektų (pvz., abėcėlinis katalogas).
Enciklopedinė klasifikacija siekia apimti visą pažinimą. Specialioji klasifikacija apima vieną siaurą sritį, kurioje turi būti išsami. Klasifikacijos principus, metodus ir taisykles tiria taksonomija. Tikslas – sukurti klasifikacijas, kurios būtų informatyvios, neprieštaringos, adekvačios natūralioms sistemoms.
Klasifikacija gali
būti vykdoma induktyviai (atskiri objektai jungiami į poklasius ir
t.t.) arba deduktyviai (bendriausios
klasės skaidomos į poklasius ir t.t.). Klasifikacijos principai labai
svarbūs kuriant duomenų bazes.
Kaip
pavyzdį galima panagrinėti savito objekto – informacinės
sistemos proceso – skaidymą ir pastebėti, kokią prasmę šiuo
atveju įgauna taisyklingos klasifikacijos principai. Jei modeliuojame
kartografinę produkciją leidžiančios įmonės
veiklą, pačiame aukščiausiame abstrakcijos lygmenyje galime
turėti tik vieną procesą, kurį pavadinsime „žemėlapio
sudarymas“. Toks apibendrintas informacinės sistemos modelis tinka
pristatyti idėjai.
Jei
norime geriau suprasti, ką reiškia „žemėlapio sudarymas“, turime išvardinti
pagrindines veiklas, kurias reikia atlikti, kad būtų gautas nurodytas
rezultatas. Tokios veiklos galėtų būti: darbų planavimas,
duomenų rinkimas, duomenų atranka ir tvarkymas, informacijos
statistinis apdorojimas, informacijos vizualizavimas.
Duomenų
rinkimo procesas savu ruožtu gali būti skaidomas, taip jį dar labiau
detalizuojant.
Pagrindinė
sistemų kūrimo sąvoka yra veikla
(procesas), paprastai suvokiama kaip tam tikra veiksmų seka,
kurią įvykdžius gaunamas apibrėžtas rezultatas. Proceso apimtis
laiko, naudojamų išteklių ar aprėpties prasme gali būti
skirtinga skirtinguose kontekstuose. Norint geriau suprasti bendrojo sistemos
kūrimo proceso struktūrą, jis hierarchiškai skaidomas į
geriau apibrėžtas sudėtines dalis – stadijas, kurios, savu ruožtu,
gali būti skaidomos toliau iki elementarių veiklų.
Stadija – pagrindinių,
stambiausių, veiklų grupė, kuriai pasibaigus gaunamas esminis
rezultatas. Stadijos gali būti sudarytos iš etapų. Etapas – tai
veiklų grupė, kuriai pasibaigus gaunamas tarpinis rezultatas. Galimas
ir tolesnis skaidymas, kiekviename lygmenyje nusileidžiant iki vis
mažesnės apimties veiklų ir vis konkretesnių jų
rezultatų. Taip sudaroma projekto veiklų hierarchija. Smulkiausias vienetas
šioje hierarchijoje yra užduotis – veikla, dažniausiai atliekama vieno
vykdytojo per palyginti trumpą laiką ir sukurianti rezultatą,
kurio skaidyti toliau nėra prasmės. Užduoties pavyzdys gali būti
žemėlapio atspausdinimas, dokumento pasirašymas ir pan.
Lentelėje žemiau pateiktas pavyzdys, kaip galima skaidyti vadovavimo projektui veiklą, o paskutiniame stulpelyje parodytos susijusios rizikos analizės veiklos.
1 lentelė. Projekto vadovavimo veiklos skaidymas ir rizikos
valdymo aprašymas
Stadija |
Etapas |
Veikla |
Rizikos analizės
veiklos |
Strategija |
Sumanymas |
Motyvacijos apibrėžimas Koncepcijos formulavimas Tikslo išsiaiškinimas Koncepcijos plėtojimas Koncepcijos įvertinimas |
Naudotojų ir jų
lūkesčių apibrėžimas Tinkamų atlikimo tikslų
apibrėžimas |
Planavimas |
Pasirengimas |
Plano eskizas Vykdymo kriterijų numatymas Plano vystymas Plano įvertinimas |
Projekto patikimumo tikrinimas Projekto įvykdomumo tikrinimas Atlikimo kriterijų nustatymas Kaštų įvertinimas Naudos įvertinimas Pokyčių efekto įvertinimas |
|
Planavimas |
Bazinio plano sudarymas Tikslų ir etapų vystymas Plano vystymas Plano įvertinimas |
Apribojimų nustatymas Plano įvykdomumo nustatymas Galimos plano trukmės nustatymas Galimų plano kaštų numatymas Galimų etapų nustatymas Reikalingų resursų numatymas Plano pakeitimo efekto nustatymas |
|
Sutarties parengimas |
Pagrindinio projekto ir plano detalės |
Alternatyvų įvertinimas Terminų nustatymas Tinkamų rizikos pasidalijimo
susitarimų nustatymas Sutarties sąlygų prasmės
įvertinimas Konkuruojančių pasiūlymų
įvertinimas Laukiamos naudos įvertinimas |
Vykdymas |
Vykdymas |
Koordinavimas ir kontrolė Progreso stebėjimas Tikslų ir etapų keitimas Resursų planavimas Kontrolės įvertinimas |
Liekančios vykdymo rizikos įvertinimas Projekto ar plano pokyčių įtakos
įvertinimas Įvykdymo kaštų prognozių
peržiūra Įvykdymo laiko terminų peržiūra |
Pabaigimas |
Pristatymas |
Pristatymo derinimas Atlikimo kriterijų keitimas Bazinis
pristatymo patikrinimas ir įvertinimas |
Pristatymo rizikų identifikavimas Atitikimo atlikimo kriterijams įvertinimas Projekto pakeitimo resursų poreikio
įvertinimas |
|
Peržiūra |
Rezultatų peržiūra Peržiūros įvertinimas |
Rizikos valdymo strategijų efektyvumo
įvertinimas Įvykusių rizikų ir efektyvių
atsakų į jas identifikavimas |
|
Parama |
Paramos kriterijų nustatymas Paramos priežiūra Paramos įvertinimas |
Ateities atsakomybės trukmės
identifikavimas Resursų poreikio įvertinimas Projekto pelningumo įvertinimas |
Didelės kartografinės informacinės sistemos, kaip, pavyzdžiui, šalies nacionalinio atlaso, projektavimas ir kūrimas užima keletą metų, kūrime dalyvauja dešimtys skirtingų sričių specialistų, naudojami dideli kiekiai įvairių tipų duomenų ir atliekami skirtingi darbai – tai ilgas, sudėtingas ir brangus procesas. Todėl reikia panaudoti visas įmanomas jo planavimo ir valdymo palengvinimo priemones.
Kadangi pastoviausi (mažiausiai besikeičiantys) kartografinės informacinės sistemos komponentai yra veiklos procesai, būtent jie turi sudaryti informacinės sistemos karkasą. Norint efektyviai valdyti projekto informacinę sistemą, reikia iš anksto numatyti, kokie konkretūs darbai bus atliekami, suplanuoti resursus ir jų panaudojimą, be ko net nebūtų įmanoma sudaryti darbų sąmatos. Didelei informacinei sistemai tai įmanoma tik suskaidžius jį į procesus, kurių kiekvienas yra logiškai atskiras, apibrėžtas ir pakankamai lengvai valdomas. Procesų vykdymo eilės tvarka taip pat svarbi, nes jos nežinant neįmanoma planuoti resursų. Formalizavus informacinės sistemos kūrimo suskaidymą į procesus tiek, kad jis tiktų skirtingoms kartografinėms sistemoms organizuoti ir palaikyti, gausime tipizuotą schemą – kartografinės informacinės sistemos gyvavimo ciklo modelį. Gyvavimo ciklas – tai laikotarpis nuo sistemos sumanymo momento iki jos sunaikinimo arba pakeitimo iš principo nauja sistema.
Dekomponavus kartografinės informacinės sistemos kūrimą į dalis, galima standartizuoti skirtingų produktų kūrimo planavimą ir valdymą, numatyti kontrolės priemones, ir, svarbiausia, aprašyti, kokie veiksmai ir kokia tvarka turi būti atliekami, norint gauti reikiamą rezultatą.
Sistemos gyvavimo ciklo modelis (GCM) – tai laiko ašyje tvarkingai išdėstyta sistemos gyvavimo metu vykdomų procesų ir užduočių seka, su numatytais kontrolės taškais ir sukuriamais tarpiniais ir galutiniais rezultatais. Problema yra parinkti projektavimui tinkamą modelį, atspindintį realiai vykdomus (persidengiančius laike) procesus, ir užtikrinantį jų sinchronizavimą. Reikia pabrėžti, kad gyvavimo ciklo modelis negali būti tapatinamas su jokia konkrečia metodika, juo labiau – technologija; jo paskirtis yra nustatyti stadijų eiliškumą ir perėjimo tarp stadijų kriterijų, tuo tarpu metodika nustato darbų vykdymo būdus ir priemones. Konkrečiai informacinei sistemai sudarytame gyvavimo ciklo modelyje produkto kūrimas gali būti suskaidytas iki technologinių operacijų lygmens, t.y. laiko ašyje tvarkingai išdėstytos operacijos aprašomos ketvertais:
Visada kyla klausimas, kokia sistemos kūrimo paradigma reikėtų remtis sudarant kartografinės informacinės sistemos modelį. Du pagrindiniai metodai – sistemų konstravimas “iš apačios į viršų” ir “iš viršaus į apačią” turi savų privalumų ir trūkumų. Tai tradicinės sistemų kūrimo paradigmos, nusakančios santykį tarp naudojamų technologijų ir reikalavimų kuriamai sistemai – t.y., patį bendriausią požiūrį į tai, kam iš jų teikiamas prioritetas. Laikantis kūrimo “iš apačios į viršų” paradigmos, keliamas klausimas, kaip turimomis technologijos priemonėmis sukurti duotus reikalavimus tenkinantį produktą. Priėmus “iš viršaus į apačią” paradigmą, reikia nuspręsti, kokią technologiją parinkti, kad būtų galima sukurti geriausiai reikalavimus atitinkantį produktą.
Taikant “iš apačios į viršų” modeliavimą, iš pradžių parenkama technologija, po to sprendžiama, kaip kurti sistemą naudojant tos technologijos priemones. Tai labai praktiškas požiūris, nes dažnai būtent turima technologija ir nulemia, kas ir kaip bus daroma. Tuo tarpu diegiant naujas technologijas dažnai iš esmės keičiasi specialistų kvalifikacijos bei praktinio darbo patirties reikalavimai, trukdo nusistovėjusios tradicijos, dažniausiai kyla apmokymo ir įsisavinimo problemų. Be to, laukiami rezultatai neretai nepateisina iš principo naujų technologijų diegimo jiems sukurti finansiniu požiūriu.
Vis dėlto, “iš apačios į viršų” požiūris yra metodologiškai ydingas kuriant ilgalaikes sistemas, tokias, kokios yra kartografijos informacinės sistemos. Susiejant reikalavimus su konkrečiomis technologijomis, nukenčia galutinio produkto kokybė, o jei jo gyvavimo ciklas pakankamai ilgas, per tą laikotarpį technologijos gali pasikeisti natūraliai ir visa sistema taps morališkai pasenusia. Todėl reikia bent jau siekti, kad kuriant Lietuvos nacionalinį atlasą reikalavimai jo komponentams būtų susieti su konkrečia jų įgyvendinimo technologija kuo žemesniame abstrakcijos lygmenyje.
Lietuvos nacionalinio
atlaso projektas yra ilgalaikis, sudėtingas duomenų ir veiklų
prasme, numatomi pakartotiniai atlaso tiražai ir sukauptų duomenų
panaudojimas kitiems tikslams, todėl
kuriant kartografinę informacinę sistemą, turėtų
vyrauti projektavimo "iš viršaus į apačią" paradigma.
Kuriant sistemos dalis ar šalutinius produktus (pavyzdžiui, konkrečias kartografų
darbo vietas arba atskirus žemėlapius) galima orientuotis į tuo metu
turimus duomenis ir resursus (taip pasireiškia antrasis, “iš apačios
į viršų”, požiūris), tačiau integruojant tokiu būdu
sukurtas dalis į Lietuvos
nacionalinio atlaso informacinę sistemą būtina jas pilnai
priderinti prie sistemos projekto, paties projekto nekeičiant.
Sudarant gyvavimo ciklo
modelį pagrindiniai tikslai yra:
1.
Nustatyti, kokie veiksmai ir kokia
eilės tvarka turi būti atliekami, norint sukurti
funkcionuojančią sistemą.
2.
Numatyti, kokiais laiko momentais ir kas
turi būti kontroliuojama,
tikrinama ar nenukrypta nuo planuoto darbų grafiko.
3. Unifikuoti produktų kūrimo planavimą, valdymą ir kontrolę
Informacinės sistemos
kūrimas skaidomas į procesus, o proceso tikslas yra pervesti
sistemą iš vienos būsenos į kitą, kokybiškai naują,
skirtingą ir prasmingą. Detaliame modelyje galima išskirti ir
tarpines būsenas, kurios skiriasi kokiomis nors kokybinėmis
charakteristikomis, bet pačios savaime nėra prasmingos. Laiko ašyje
vienas procesas atitinka vieną sistemos gyvavimo etapą, o kokybiškai
naują sistemos būseną kuriantys procesai sudaro stambesnę
pakopą – sistemos gyvavimo stadiją.
Paprasčiausias yra tiesinis gyvavimo ciklo modelis, kuriame stadijos ir etapai laiko ašyje nepersidengia. Sudėtinga kiekvienam procesui iš karto rasti vietą modelyje, nes jų dauguma vyksta lygiagrečiai ir net netolydžiai. Todėl dažnai sudaromas tik palyginti paprastas modelis, atspindintis pagrindines projektavimo stadijas ir kontrolės taškus. Detalizuojant modelį, procesai skaidomi į užduotis, kurių tikslas yra suformuoti vieną sistemos būsenos struktūrinį elementą, pavyzdžiui, eskizinio projektavimo proceso užduotis yra žemėlapių turinio eskizinis (bendro pobūdžio, orientacinis) projektavimas. Procesų skaidymo būdas priklauso nuo įvairių faktorių – tiek nuo pasirinktos kūrimo paradigmos, tiek nuo kuriamos sistemos specifikos, projektavimo metodų ir pan. Dažniausiai visas modelis yra pagrįstas sistemų kūrimo “iš viršaus į apačią” paradigma, t.y. užsibrėžtas tikslas ir suprojektuota sistema, kokią ją norima matyti, tuo momentu nesiejant jos su konkrečiomis technologijomis. Reikia pažymėti, kad žemesniuose lygmenyse detalizuojant sistemos kūrimo stadijos procesus, šios paradigmos pritaikyti dažnai neįmanoma, nes technologinės operacijos negali nepriklausyti nuo naudojamos technologijos, todėl žemesniame lygyje ši stadija būtų projektuojama “iš apačios į viršų”. Apskritai, paradigmos “iš apačios į viršų” naudojimas žemiausiame lygmenyje nėra didelis trūkumas.
Tarp stadijų ir etapų numatomi grįžtamieji ryšiai, nes bet kuriuo momentu gali paaiškėti, kad priimti sprendimai buvo neteisingi ir reikia peržiūrėti praėjusių stadijų rezultatus, tačiau idealiame modelyje stadijos laikomos nepersidengiančiomis laiko ašyje.
Kontrolės taškai numatomi po
pagrindinių etapų ir yra skirti įvertinti ir patvirtinti etapo
pabaigoje gautam konkrečiam rezultatui – produkto specifikacijai,
eskiziniam ir detaliam projektui, sistemos maketui, dokumentacijai, ir,
galų gale, užbaigtam produktui. Jie reikalingi tam, kad būtų
laiku pastebėti nukrypimai nuo suplanuotos darbų eigos, projekto,
arba techninėje užduotyje aprašytų reikalavimų ir, esant
reikalui, projektas būtų koreguojamas. Apskritai yra tikslinga
kontrolės taškus tapatinti su konkrečių rezultatų gavimo
momentais. Tolimesnė konkreti darbų eiga priklauso nuo prieš tai
buvusių stadijų, pavyzdžiui, po specifikavimo sprendžiama, ar
produktą reikia projektuoti ir kurti, ar paprasčiau jį
įsigyti, po detalaus projektavimo galima kurti atlaso komponentus arba iš
karto integruoti, jei tie komponentai jau sukurti.
Tiesinis gyvavimo ciklo
modelis yra daugiau teorinis, skirtas bendram sistemos kūrimo procesų
suvokimui, bet ne praktiniam naudojimui. Praktiškai sistemos kūrimo etapai
negali būti išdėstyti laiko ašyje nuosekliai, o lygiagrečių
procesų klasikinis modelis nenumato. Be to, jame neatsispindi ilgalaikis
sistemos naudojimas, skirtingų produktų išleidimas ir visi
organizacijos procesai, tiesiogiai nepriklausantys produkto kūrimo procesų
kategorijai. Faktiškai tai yra vieno kūrinio informacinės sistemos
gyvavimo ciklo modelis.
Egzistuoja dar vienas, daug bendresnis modelis (pirmasis
yra jo dalis), kuris geriau atspindi realią situaciją. Tai spiralinis (dar vadinamas evoliuciniu) modelis, paremtas ISO 12207 standartą
atitinkančiu organizacijos procesų grupavimu į kategorijas, ir
prielaidomis:
Tiesinio ir spiralinio gyvavimo ciklo modelių pavyzdžiai kartografinei informacinei sistemai parodyti priede (P1-1 ir P1-2 pav.).
Geografiniai uždaviniai sprendžiami skirtingai, priklausomai nuo specifinio požiūrio į reiškinį (objektinis modelis arba tolydumas).
Tarkime, kad kokiu nors tikslu užsiėmėme reiškinio apibrėžimu, jo sąvokos išaiškinimu, nurodydami jo savybes, kurios yra būtinos ir pakankamos tam reiškiniui identifikuoti. Pabandykime apibrėžti, pavyzdžiui, ežerą. Aišku, kad reikia nurodyti šio objekto gimininį požymius (vandens telkinys? mažas vandens telkinys?) bei aibę rūšinių požymių, ką padaryti ne visada lengva. Reiškinys atpažįstamas, jei jo stebėjimo rezultatai leidžia teigti, kad tai yra ežeras. Jis demarkuojamas nustatant jo ribas ant žemės paviršiaus arba, pavyzdžiui, fotografuojant.
Esybė (angl.: entity) – tai atskirai suvokiamas vienetas, nedalomas į panašius vienetus ir vienareikšmiškai identifikuojamas.
Pavyzdžiui, namas nėra sudarytas iš namų, nors sudarytas iš kambarių. Taigi, visiško esybės homogeniškumo nereikalaujama. Esybė identifikuojama vienu požymiu, numeriu arba vardu. Tai gali būti matomas ir kartografuojamas objektas (pavyzdžiui, ežeras, kalnas), sutartinis reiškinys (pavyzdžiui, statistinis rodiklis) arba apskritai realiame pasaulyje neegzistuojantis objektas, sugalvotas kuriam nors tikslui ar abstrakti sąvoka (pavyzdžiui, mokslas, garbė).
Esybė pasižymi rinkiniu savybių, iš kurių tik dalis naudojama jai apibrėžti (pavyzdžiui, ežero savybės gylis, druskingumas nėra jo apibrėžimo dalis).
Geoinformacinėse sistemose nėra standartinės reiškinių struktūros, kaip, pavyzdžiui, fizikoje, kur molekulės visada sudarytos iš atomų, o atomai iš elementariųjų dalelių. Todėl geografinio objekto mastelio negalima nustatyti remiantis dalumo savybe.
Apskritai esybės ir objekto sąvokos yra sinonimai, bet esybė – tai informatikos terminas, naudojamas, kai kalbama apie reiškinio koncepciją. Objektas dažniau suprantamas kaip konkretus daiktas arba skaitmeninis jo vaizdas. Anglų kalboje dar naudojamas terminas feature paprastai reiškia žemėlapyje vaizduojamą objektą. Esybė – tai reikšminis objektas, apie kurį norima turėti informaciją.
Reiškiniai egzistuoja tokie, kokius juos suvokia žmonės, todėl jų apibrėžimai gali būti labai skirtingi. Taip pat skirtingai jie gali būti demarkuojami, nes gamta paprastai skiriasi nuo intelektualių apibrėžimų ir nuolat kinta, pavyzdžiui vandenyno ribos potvynių ir atoslūgių metu. Kartais apibrėžti vieną ar kitą savybę galima tik naudojant tikimybės sąvoką.
2‑5
pav. Esybės
ir jų atributai.
Informacijos kategorijos.
Tarkime, kad reiškiniai Žemės paviršiuje gali būti tiksliai apibrėžti, atskirti ir demarkuoti. Tokioms esybėms galima išskirti kelias informacijos apie jas rūšis (pavyzdžiai 2.1 lentelėje):
1) identifikatorius (vardas, kodas);
2) padėtis žemės paviršiaus atžvilgiu (lokatorius);
3) erdvinės savybės (pavyzdžiui,
plotas, perimetras);
4) ne erdvinės savybės (pavyzdžiui,
kaina);
5) elgesys, paskirtis, funkcija.
Identifikatorius suteikia galimybę atpažinti esybę, atskirti ją nuo kitų. Vardų sistema unikalumo dažniausiai negarantuoja – gali būti vienodi asmenvardžiai, geografiniai vardai, pavyzdžiui, Šveicarijos kaimas Lietuvoje. Geografiniai vardai, be to, gali būti įvairių formų. Nors siekiama vieningo standarto, praktiškai neįmanoma išvengti konfliktų (pavyzdžiui, Korėjoje Japonijos jūra vadinama Korėjos jūra, nė viena iš šalių nesutinka su neutraliu Rytų jūros pavadinimu). Taigi, vardai suteikiami ne identifikavimo, bet patogumo naudoti tikslu. Numeriai (skaitiniai kodai) gali būti naudojami kartu su vardais arba be jų. Ne visos esybės turi vardus, be to, kai kurioms jų apskritai nereikia.
2.1 lentelė. Geografinių esybių duomenų pavyzdžiai
ESYBĖ |
ID |
PADĖTIS |
ERDVINĖ SAVYBĖ |
NEERDVINĖ SAVYBĖ |
ELGESYS / FUNKCIJA |
Mokykla |
Pavadinimas |
Vieno taško koordinatės |
Atstumas nuo stotelės |
Mokinių skaičius |
Mokymas |
Gręžinys |
Numeris |
Perimetro koordinatės |
Gylis |
Tipas |
Tikslas |
Tvenkinys |
Pavadinimas |
Paviršiaus koordinatės |
Tūris |
Vandens kokybė |
Vandens lygio svyravimai |
Debesis |
?? |
Vieno taško koordinatės |
Tūris |
Rūšis |
Sklaidymasis |
Geležinkelis |
Kodas/numeris |
Galinių taškų koordinatės |
Jungia du miestus |
Pervežami kroviniai |
Naudojimas |
Koralinis rifas |
Pavadinimas arba numeris |
Perimetro koordinatės |
Bendras plotas |
Sudėtis |
Formos kitimas |
Valstybė |
Pavadinimas |
Ribos koordinatės |
Kaimynai |
BNP |
Dalyvavimas kare |
Padėtis dažniausiai nurodoma skaitinėmis koordinatėmis, bet yra ir kitų būdų, pavyzdžiui, pašto kodas ar aprašymas. Lengviau identifikuoti esybę kai lokatorius naudojamas kartu su vardu. Ne visada esybės lokatorius yra vienintelis. pavyzdžiui, galima teigti, kad Paryžius (Prancūzijoje) yra 48ş50' š.pl. ir 2ş10' r.ilg., bet jei mastelis pakankamai stambus, gali tekti nurodyti perimetro koordinates. Be to, ne visi vardai suteikia informaciją apie padėti, arba ji nėra teisinga.
Esybė gali keisti savo padėtį, pavyzdžiui, judėdama (automobilis kelyje, gamtiniai objektai po žemės drebėjimo, potvynio). Tada koordinatėmis pagrįstas lokatorius turi būti perskaičiuotas. Taigi, padėties nustatymą komplikuoja įvairūs veiksniai, nekalbant apie matavimų tikslumą ir geoido parinkimą.
Erdvinės savybės jau buvo aptartos. Ne visos jų yra susijusios su absoliučia objekto padėtimi, bet ir jos gali kisti kintant padėčiai, pavyzdžiui, upei keičiant vagą keičiasi topologinės savybės (vingiuotumas, atsiranda salos ir pan.).
Atributas – tai apibrėžta esybės savybė, įgyjanti konkrečią reikšmę kiekvienam esybės egzemplioriui. Tiesiog kartais prasminga išskirti erdvinius atributus dėl jų specifikos. Esybės funkcijos taip pat yra jos atributai. Kiekvienam atributui paprastai apibrėžiama jo įgyjamų reikšmių aibė – domenas, kuri paprastai apribojama sistemos kontekste. Pavyzdžiui, ežero druskingumas gali būti loginis kintamasis (taip/ne), ištirpusių mineralinių medžiagų procentas (realus skaičius intervale nuo 0 iki 100) arba kiekis gramais litre (realus teigiamas skaičius) priklausomai nuo to, kaip ir kam šio atributo reikšmės bus naudojamos.
Taigi, atributas – tai esybės savybė, padedanti nustatyti esybės kokybę, kiekybę ar būseną, ją identifikuoti ar klasifikuoti. Informacinėje sistemoje esybė paprastai turi nuo 2 iki 10 atributų, nors jų gali būti ir labai daug. Gali būti neprivalomi atributai.
Esybė – tai objekto sąvoka, abstrakcija, pavyzdžiui, ežeras, kuriam nurodytas savybių (atributų) rinkinys pakankamas konkrečiam tikslui, pavyzdžiui, kartografavimui, inventorizavimui, hidrocheminiams tyrimams ar kt. Konkretus ežeras, pavyzdžiui, Tauragnų ežeras, yra tos esybės egzempliorius, t.y., konkretus objektas su konkrečiomis visų atributų reikšmėmis. Pagal šių reikšmių rinkinį esybės egzempliorius atskiriamas nuo kitų tos pačios esybės egzempliorių. Iš principo sistemoje negali būti dviejų identiškų rinkinių, kitaip du egzemplioriai neatskiriamai sutaptų. Geografinių esybių egzempliorių beveik visada skiriasi lokatoriai.
Esybių klasifikacijos gali būti įvairiausios. Jos gali būti grupuojamos pagal kurį nors atributą, pavyzdžiui, geležinkeliai, keliai ir kanalai yra transporto linijos. Kategorizavimas gali būti atliekamas atsižvelgiant į erdvinę klasę arba ją ignoruojant. Paprasčiausia geometrinė klasifikacija sudaryta pagal edvinių matavimų skaičių ir ją aptarsime vėliau. Svarbu tai, kad esybė priklauso tam tikrai klasei, kuri pati yra aukštesnio abstrakcijos lygmens esybė. Pavyzdžiui, upė, ežeras ir vandenynas kartu priklauso aukštesnei – vandens telkinio klasei. Esybė, kuri skaidoma į nesidengiančias klases (subklases, poklasius), vadinama superklase. Skaidant sudėtingas esybes, dažnai naudojama dichotomija.
Kiekvienoje duomenų saugykloje esybės turi vardus ir atributus. Bet egzistuoja ir tokia informacija apie esybes, kurios bendru atveju negalima priskirti atributams: esybės apibrėžimai, demarkavimo kriterijai ir kita informacija apie esybę. Tai metainformacija. Pagrindinės jos grupės yra:
1) esybių apibrėžimai;
2) atributų ir jų domenų
apibrėžimai;
3) paaiškinimai, kaip atributų
reikšmės matuojamos ir koduojamos;
4) demarkavimo erdvėje taisyklės;
5) paaiškinimai apie informacijos šaltinius, kokybę (tikslumą, vientisumą ir kt.);
6) informacija apie paskirtį ir naudojimą.
Intuityviai aišku, kad 2‑5
pav.eiksle pateiktas modelis nėra informatyvus, nes
nenurodyta, kodėl išskirtos būtent šios esybės ir kaip jos
susijusios tarpusavyje. Duomenų bazėje visos esybės egzistuoja
vienu ar kitu būdu susietos su kitomis esybėmis, kitaip jų
buvimas neturi prasmės. 2‑6
pav.eiksle parodyta, kaip anksčiau sukurtos
esybės galėtų būti susietos tarpusavio ryšiais.
Ryšys – tai turinti pavadinimą
asociacija tarp dviejų esybių, diagramose žymima esybių
stačiakampius jungiančia linija. Tos esybės nebūtinai turi
būti skirtingos, t.y., ryšys gali egzistuoti tarp esybės ir jos
pačios. Priminsime, kad esybė yra abstrakcija, galinti turėti
skirtingą egzempliorių skaičių.
Kalbant
apie santykį tarp dviejų esybių kyla trys klausimai:
§
kokio
pobūdžio yra tas santykis;
§
ar
kuriame nors ryšio gale gali nebūti nė vieno esybės
egzemplioriaus;
§
kiek
esybės egzempliorių gali būti kiekviename ryšio gale.
Kad
diagrama galėtų į juos atsakyti, ryšiai visada įvardijami,
t.y., užrašomas jų pavadinimas. Be to, dar nurodomos ryšių
savybės: privalomumas ir kardinalumas.
Privalomumas – tai ryšio savybė, parodanti, ar
atitinkamame gale gali nebūti nė vieno susietos esybės
egzemplioriaus. Pavyzdžiui, žmogus gali turėti automobilį, bet gali
jo ir neturėti, tuo tarpu automobilis visada turi savininką.
Todėl šiuo atveju automobilio pusėje ryšys yra neprivalomas, o
žmogaus pusėje – privalomas.
Neprivalomas ryšys atitinkamoje pusėje žymimas punktyru.
Kardinalumas
Žymima ..
Ryšys
visada turi du galus, kurių kiekvienas yra įvardijamas taip, kad
ryšį būtų galima perskaityti iš diagramos kaip sakinį. Ryšys
be vardo neturi prasmės, nes tuo atveju nežinome, ką jis reiškia.
Prie kiekvieno ryšio galo parodomas susietų esybių egzempliorių
skaičius (viena, daug, arba konkretus skaičius) ir ryšio privalomumas
(privalomas arba neprivalomas).
Ryšius tarp esybių III‑3 pav. paveiksle galima perskaityti iš abiejų galų
naudojant formalią sintaksę.
2‑6 pav.
Esybių ryšių modelis su nurodytais ryšiais
Modeliuojant labai svarbu
išvengti dviprasmybių, nenaudoti santrumpų ar žargono, nes nuo to, ar
aiškus ir nedviprasmiškas bus semantinis modelis, labai priklauso tolesnis
duomenų bazės projektavimas ir programavimas.
Ryšys "vienas su vienu" yra palyginti retas. Privalomas iš
abiejų pusių ryšys rodo labai tvirtą, nekintamą ir
vienareikšmę sąsają tarp esybių, pavyzdžiui, vyro ir žmonos
ryšys santuokų duomenų bazėje (nesusituokę žmonės šiuo
atveju apskritai nedomina). Neretai toks ryšys pasirodo klaidingas, kai iš
tikrųjų yra ne dvi skirtingos, o tik viena esybė, t.y., viena iš
tokiu ryšiu sujungtų esybių nėra savarankiška. Pavyzdžiui,
atrodo, kad privalomas iš abiejų pusių ryšys sieja žmogų ir jo
pasą – bet iš tikrųjų pasas tik retais atvejais gali dominti
kaip atskira esybė; todėl paprasčiau laikyti paso numerį
piliečio atributu. Privalomas
iš vienos pusės ryšys šioje kategorijoje labiausiai įprastas.
Neprivalomas iš abiejų pusių ryšys neturi praktinės prasmės
(pavyzdžiui, santuokos ryšys tarp moters ir vyro, jei laikysime, kad svarbi tik
nenutraukta santuoka). Atsiradus tokiam ryšiui, dažnai tenka pasirinkti, kuri
iš susietų esybių yra svarbesnė ir paversti ryšį privalomu
bent iš vienos pusės. Tai padaroma įvedant tarpinę esybę
(pavyzdžiui, santuokų registrą), arba susiaurinant dalykinę
sritį (pavyzdžiui, nagrinėjant tik sutuoktinių poras) taip, kad
būtų išsaugota natūrali ryšio logika.
Ryšiai "daug
su vienu"
naudojami dažniausiai, išskyrus retesnį "neprivalomas su
neprivalomu" šio tipo ryšį. Ryšiai “daug su daug” paprastai išskaidomi į du įvedant
tarpinę esybę.
Sukurti grafinį vaizdą, perteikiantį norimą informaciją, tam tikra prasme lengviau negu aprašymą. Tačiau formalizuoti tą procesą yra labai sudėtinga, nes dažniausiai jis vykdomas pusiau intuityviai. Praktiškai net nesukurtos "kartografuojamų" reiškinių tipologijos. Tuo tarpu negalima pasiūlyti vaizdavimo metodo duomenims, neįsigilinus į reiškinio esmę – duomenys yra tik matuojami faktai ir gali būti vaizduojami vienodai, o vaizdas turi atitikti esybių prigimtį (pavyzdžiui, transporto kamštis, uraganas ir kt.).
Efektyviam informacijos perdavimo valdymui būtinas dalykas yra vaizdus realių duomenų modelis, kuris kiek įmanoma teisingai atspindi vaizduojamų reiškinių esmę. Reikia tobulinti būdus, kaip realaus pasaulio informaciją paversti modeliu, tinkamu skaitmeniniam grafiniam vaizdavimui. Tokie modeliai turi būti patogūs naudoti, skatinti pažinimą, personalizuojami ir lanksčiai naudojami, išplečiant žemėlapio formų aibę. Šiuos reikalavimus atitinka objektinis projektavimas.
Teminių
žemėlapių objektų vaizdavimo standarto parengimas yra
būtinas teminių žemėlapių ar jų rinkinių sudarymo etapas, ypač rengiant tokį
sudėtingą leidinį kaip nacionalinis atlasas. Darbus atlieka įvairaus išsilavinimo ir profesinio
lygio specialistai, žemėlapius sudaro taip pat skirtingi žmonės,
todėl, norint išlaikyti standartizavimo, unifikavimo, palyginamumo principus
ir suvokimo reikalavimus, vykdytojams reikia pateikti galimų objektų
vaizdavimo būdų standartus, kurių visi privalo laikytis. Be to,
taip yra palengvinamas žemėlapių sudarytojų darbas – jiems
nereikia parinkti sutartinių ženklų, spalvų ir kitų standarto
nusakomų dalykų, o galima koncentruoti visą dėmesį
į korektišką turinio vaizdavimą; taip pat nebereikia keliems
vykdytojams tarpusavyje derinti tų pačių objektų
vaizdavimo.
Jei
nėra kitų reikalavimų, organizacijos vidinis standartas gali
būti taikomas visiems joje rengiamiems žemėlapiams. Be abejo, jis
turi būti nuolat atnaujinamas ir pildomas, tačiau reikia siekti
sukurti lanksčią sistemą, kuri galėtų leisti atsižvelgti
neesminius vaizdavimo būdų pasikeitimus, nekeičiant pačios
sistemos. Į standartą įeina
kartografinio vaizdo primityvų (spalvų, linijų) aprašai, teminiuose žemėlapiuose
vaizduojamų sudėtingų objektų (sutartinių ženklų)
aprašai, objektų generavimo ir transformavimo taisyklės, etalonų
rinkiniai. Be abejo, vidinis standartas turi atsižvelgti į visus
tradiciškai nusistovėjusius vaizdavimo būdus. Sutartinių
ženklų sistemų kokybės užtikrinimas šiame standarte
turėtų būti numatytas informacinė sistemos veiklos
modelyje.
Objektinis požiūris gali būti sėkmingai pritaikytas
ne tik žemėlapių turinio, atlaso komponentų bei kitų
struktūrinių dalių projektavimui, bet ir kartografinių
ženklų sistemų sudarymui, o taip pat panaudotas norint aptikti
objektų klasifikacijos ir vaizdavimo klaidas teminio žemėlapio
legendoje.
Teminio žemėlapio komponentus galime klasifikuoti į pagrindinius (kartografiniai ženklai), pagalbinius (rėmeliai, antraštė) ir papildomus (įkarpos, diagramos, grafikai).
Pagrindinis vizualizavimo objektas yra kartografiniai ženklai. Jie vaizduoja atitinkamas geografines esybes arba tolydaus lauko diskretizacijas, pavyzdžiui, miškas, upė, gyvenvietė, izolinijų ribojama juosta, administracinis rajonas. Kiekvienas ženklas yra grafikos objektas su daugiau ar mažiau apibrėžta padėtimi ir atributais (pavyzdžiui, spalva, dydis). Juos klasifikuosime beveik kaip ir geografines esybes (aprašytas 3 skyriuje) pagal erdvės matavimų skaičių.
0 – nulinio matmens esybės – tai taškai, kurie žemėlapyje nematuojami ir turi tik tiek koordinačių reikšmių, kiek yra matavimų erdvėje, kurioje jos apibrėžtos. Pavyzdžiui, taškas keturmatėje erdvės-laiko sistemoje turės 4 koordinates: x,y,z (erdvės koordinatės) ir t (laiko koordinatė). Taškas nėra sutartinis ženklas, bet kaip lokatorius atstovauja dviejų išvestinių tipų ženklus:
· Ikoninis sutartinis ženklas. Tai bet kokio sudėtingumo ir dydžio grafinis objektas, gali būti lokalizuota diagrama; svarbu, kad jo padėtis žemėlapyje siejama su vieninteliu tašku.
· Neišlenktas pagal kreivę užrašas. Tokiam užrašui lokalizuoti pakanka vienintelio taško, kuris paprastai yra kairysis apatinis apimančio rėmelio kampas.
Ikoniniai ženklai ir užrašai turi daug grafinių atributų, kurių variacijomis galima perteikti vaizduojamo objekto savybes.
<ikoninio ž. ir užrašo atributu pavyzdziai su lokatoriais, judėjimo ženklai su lokatoriais>
2‑7 pav. Skirtingų tipų grafiniai objektai ir jų atributai
1 – vieno matmens esybės – linijos (pavyzdžiui, upės, geležinkelio sutartiniai ženklai, rėmelis). Linija gali būti išlenkto pagal kreivę užrašo ar dinaminio ženklo (rodyklės) lokatorius.
2 – dviejų matmenų esybės – arealai (pavyzdžiui, miško, valstybės plotiniai ženklai).
Ženklai atspindi objekto padėtį, genezę, sudėtį, dinamiką ir kitas savybes.
Pagalbiniai komponentai – tai tik žemėlapiui būdingi komponentai, modeliuojami negeografinėmis esybėmis, kurių pagalba sukuriamas vieningas žemėlapio stilius, palaikoma kompozicija ir perteikiama bendra informacija (pavadinimas, mastelis). Juos projektuoti galima pagal standartinę hierarchinę schemą bet kokiam žemėlapiui.
Papildomi objektai gali būti traktuojami kaip savarankiški ir projektuojami pagal tą pačią schemą kaip ir žemėlapis.
Nuoroda į Berteną ir M.
Dumbliauskienės knygą
Teminiame
žemėlapyje rodomos įvairios kiekybinės ir kokybinės,
informacinės ar struktūrinės objektų charakteristikos, kurių reikšmės
rinkiniuose kinta tolydžiai ar yra diskrečios. 7 lentelėje parodyta,
kokie elementarių grafinių objektų atributai tinka
įvairioms charakteristikoms pavaizduoti žemėlapyje. Išnaudojus
elementarių grafinių objektų atributų derinius, galima
vaizdą papildyti užrašais, kontūrais ar sutartiniais ženklais, kas
suteikia galimybę žemėlapyje korektiškai pavaizduoti didelį
kiekį informacijos apie
geografinius objektus.
Atributai,
kurių reikšmės gali kisti tolydžiai, iš principo pritaikomi ir
diskretiems parametrams vaizduoti, naudojant jų reikšmių intervalus.
7
lentelė. Grafinių objektų
atributų naudojimas bei jų
derinimo galimybės
Grafinis objektas |
Atributas |
Charakteristikos tipas |
Reikšmių tolydumas |
|
Arealas |
Spalva (tonas) |
kokybinė |
diskrečios |
|
|
Spalva (atspalvis) |
kokybinė |
tolydžios |
|
|
Spalva (intensyvumas) |
kiekybinė |
tolydžios ir diskrečios |
|
|
Struktūra |
kokybinė |
diskrečios ir tolydžios |
|
Linija |
Storis |
kiekybinė |
tolydžios |
|
|
Spalva (tonas) |
kokybinė |
diskrečios |
|
|
Struktūra |
kokybinė |
diskrečios |
|
Tekstas |
Dydis |
kiekybinė |
diskrečios ir tolydžios |
|
|
Šriftas |
kokybinė |
diskrečios |
|
|
Stilius |
kokybinė |
diskrečios |
|
|
Spalva (tonas) |
kokybinė |
diskrečios |
|
Sudėtinis objektas |
Dydis Struktūra |
kiekybinė kokybinė |
diskrečios |
|
Parenkant
vaizdavimo priemones, geografinių objektų charakteristikos turi
būti vienareikšmiškai atvaizduotos į vieno ar keleto grafinių
objektų atributus, o jų reikšmių aibės ar intervalai –
į atitinkamų atributų reikšmių aibes. Vaizdavimo
veiksmų schema yra tokia.
*
Pradėti vaizdavimą nuo svarbiausios (arba geriausiai
suvokiamos) charakteristikos. Jei liko nepanaudotų grafinio objekto
atributų – 5 žingsnis; jei ne – 8 žingsnis.
** Jei liko neatvaizduotų
charakteristikų – * pažymėtas žingsnis; jei ne – 9 žingsnis.
Šio
proceso rezultatai skirtingiems objektams parodyti Priedo P1-3 paveiksle, virš
ryšių ar aprašymų pažymint juos sukuriančio veiksmo numerį.
Rekomenduojama įvairiuose kartografinės informacinės sistemos ir jos produktų kūrimo etapuose taikyti optimaliai pasirinktas kartografinio projektavimo paradigmas ir laikytis pagrindinių sistemų kūrimo principų. Paradigma – tai teorinių ir metodologinių nuostatų visuma, nusakanti požiūrį į tai, kaip turi būti kuriama sistema. Be jau aprašytų projektavimo “iš viršaus žemyn” ir “iš apačios į viršų”, žemiau pateikiama dar keletas paradigmų
2‑8 pav. Kartografinio
projektavimo paradigmų taikymo schema
Objektinė paradigma. Objektas – tai realaus objekto ar reiškinio abstrakcija. Objektai pasižymi tam tikromis savybėmis – atributais, kurių rinkiniai nusako objekto klasę (tipą). Vienodą struktūrą turintys objektai priklauso tai pačiai klasei. Galima tipų hierarchija, kai atributai “paveldimi” iš abstraktesnės klasės. Objektų egzemplioriai skiriasi atributų reikšmėmis. Atributas – tai abstrakti savybė, galinti įgyti reikšmę konkrečiam objektui (objekto egzemplioriui) iš tam tikros apibrėžimo srities – atributo galimų reikšmių aibės. Objektas gali būti sudarytas iš sudėtinių dalių – komponentų, kurie taip pat yra objektai. Visi sudėtingi objektai yra konstruojami iš paprastų.
Paprasčiausias objektinės
paradigmos pavyzdys – dviejų objektų sąryšis Lietuvos
automobilių kelių žemėlapyje parodytas Priedo xx pav. Objektus vaizduoja
elipsės, o jų atributai surašyti stačiakampiuose.
„Automobilių kelias” – realus geografinis objektas, turintis unikalų
numerį, pagal kurį jis yra identifikuojamas, koordinates, tipą,
o vieno tipo keliai gali būti skirtingų kategorijų pagal
svarbumą ar kitus požymius. Kitos savybės žemėlapyje nerodomos,
todėl į jas neatsižvelgiama. „Linija” – grynai žemėlapio
objektas, kurį nusako jos storis, spalva ir punktyro tipas. Kaip
pavaizduota diagramoje, yra vienareikšmis atitikimas tarp realaus objekto ir jo
atvaizdo žemėlapyje. Kelio atributas „Tipas” siejamas su kelią
vaizduojančios linijos atributu „spalva”, o “Kategorija” su „Linijos”
atributu „Storis”. Kelio identifikatorius vaizduojamas užrašu, o
koordinatės - linijos koordinatėmis pagal kartografinę
projekciją, bet pavyzdyje į tai nesigilinsime. Todėl
žemėlapio objektas „Kelias” turi ir geografinio objekto, ir jį žemėlapyje
vaizduojančios linijos atributus. Pateikiama žemėlapyje pritaikyta
primityvi kelių klasifikacija pagal jų tipą, o „Linijos”
atributų galimos reikšmės konkrečiam žemėlapiui ir jų
galimi deriniai turėtų būti apribojami taip, kad visiškai
atitiktų šią klasifikaciją ir nebūtų
nereikalingų. Atributai, galintys įgyti vienintelę reikšmę,
išskirti pilka spalva. Kelių klasifikaciją atitinka objektų
hierarchija: „Magistralė”, „Krašto kelias” ir „Via Baltica” priklauso tai
pačiai klasei „Automobilių kelias”. Plečiant objektų
hierarchiją, didėja ir galimų atributų reikšmių
aibės. Tačiau sudarant net
tokią paprastą žemėlapio objektų hierarchiją, kaip
parodyta paveiksle, buvo padaryta klaida, siejant geografinių objektų
tipologiją su vaizdavimo būdais. Ji iš karto aptinkama sudarius
sąryšių matricas (jos parodytos po atitinkamais objektais). „Linijos”
matrica tampa identiška „Kelio” matricai tik tada, kai vieną kelio
kategoriją atitinka po dvi linijų storio reikšmes, nors reikalinga
tik viena. Jei šis projektavimo metodas būtų pritaikytas prieš
sudarant žemėlapį, būtų išvengta perteklinio vaizdavimo,
dėl kurio žemėlapyje
vaizduojamų objektų tipologija tapo sunkiai atpažįstama.
Objektinis projektavimas labai tinka vaizdavimo priemonėms kurti. Reikia pabrėžti, kad objektinis požiūris leidžia visiškai realizuoti visus toliau paminėtus bendriausius principus, kurių reikėtų laikytis kuriant atlasą. Šis požiūris jau pasiteisino kuriant sudėtingas programų sistemas, paskirstant užduotis daugeliui vykdytojų: vien priimta paradigma leidžia tikėtis, kad užduotys bus interpretuojamos vienodai ir rezultatai tarpusavyje bus kiek įmanoma suderinami. Rekomenduojama, kad objektinė paradigma vyrautų kuriant bet kurį kartografinės informacinės sistemos komponentą.
Pagrindiniai objektinio
požiūrio trūkumai kai kurių kartografų požiūriu:
a)
didelės laiko ir darbo
sąnaudos analizės bei projektavimo stadijose;
b)
sąlyginis atlaso
kūrimo “nuasmeninimas” dėl griežto visų užduočių
apibrėžtumo, nepaliekančio laisvės improvizacijai sistemos
įgyvendinimo metu.
Tačiau sąnaudos
kuriant detalų projektą prieš pradedant jo įgyvendinimą
visada yra mažesnės už sąnaudas perprojektuojant sistemos dalis jos
įgyvendinimo metu; be to, geras projektas lemia pačių
realizavimo darbų efektyvumą bei produkto kokybę. Lietuvoje
įsigalėjęs požiūris, kad projektas nusako tik
bendriausią produkto eskizą ir nėra naudojamas kaip
instrukcijų rinkinys jam sukurti. Tokio požiūrio dabartinėmis
sąlygomis būtina atsisakyti. Laikantis objektinės paradigmos
kūrybiškumas perkeliamas iš produkto kūrimo į jo analizės
ir projektavimo stadijas, kuriose kūrėjo laisvę riboja tik
griežtos logikos ir suderinamumo su standartais reikalavimas.
Evoliucinė paradigma. Sistema ar
jos komponentai kuriami taip, kad patenkintų pagrindinius reikalavimus;
vėliau ją analizuojant, ji keičiama, papildoma, plečiama
taip, kad kuo geriau atitiktų naudotojų reikalavimus – t.y., kuriamos
naujos sistemos versijos tol, kol nepatenkinti visi esminiai reikalavimai.
Taip kuriami teminiai žemėlapiai, vaizduojantys specifinius reiškinius ar objektus, kai vienos srities specialistai negali savo jėgomis sukurti žemėlapio, tenkinančio vaizduojamos srities specialistų – jo būsimų naudotojų – poreikius. Pavyzdys gali būti istorijos skyriaus žemėlapiai, kuriuos sudarant dalyvauja kelios grupės specialistų – kartografų (geografų), istorikų, etnologų ir kt., be to, istorikai dažniausiai nėra susipažinę su teritorinio reiškinių vaizdavimo specifika, o kartografai negali iš karto suvokti istorikų požiūrio ir reikalavimų. Taigi, evoliucinė paradigma vyrauja kuriant sistemas, kur produkto (sistemos) užsakovas ir vykdytojas yra skirtingos organizacijos, be to vaizduojamos realaus gyvenimo sritys yra specifinės, todėl sistemos kūrėjai vieni negali nustatyti reikalavimų. Tokiais atvejais paprastai dar iki įgyvendinimo suderinama tam tikra reikalavimų dalis ir susitariama jos nekeisti. Tai, pavyzdžiui, yra bendrieji kartografiniai reikalavimai (tam tikra kartografinė projekcija, mastelis, tam tikras objektų vaizdavimo būdas) – privalomieji reikalavimai, kuriuos idealiu atveju užsakovai supranta patys ir nebando jų keisti ar astsisakyti. Deja, idealus atvejis gyvenime pasitaiko retai, t.y., arba užsakovo reikalavimų sąrašo nė viena dalis nėra “nepakeičiama”, arba pradiniai reikalavimai yra labai abstraktūs. Dar dažniau užsakovai patys tiksliai nežino, ko jie nori.
Paprastame pavyzdyje,
pateiktame Priedo 3.4
paveiksle, parodytos pagrindinės sudaromo žemėlapio versijos. Iš
tikrųjų jų buvo kur kas daugiau – žemėlapis iš esmės
buvo kurtas “nuoseklių priartėjimų” keliu. Tai yra klasikinis
būdas gauti “pakankamai gerą” produktą be detalaus išankstinio
projekto. Sukūrus pradinę žemėlapio versiją, ji atiduodama
būsimiems naudotojams, teminio turinio autoriams, konsultantams ar kitiems
kolektyvams, kurie pateikia pasiūlymus ją papildyti, pataisyti ar kitaip pakeisti.
Produkto kūrėjai turi atsižvelgti į visus pasiūlymus ir
reikalavimus, juos suderinti ir, kiek įmanoma, patenkinti.
Kiekvienai versijai parengti reikalavimai yra apibendrinami arba įgyvendinama tik jų dalis. Pamatę produkto versiją užsakovai dažniausiai geriau suvokia savo reikalavimus, todėl juos ne tik papildo, bet ir tikslina. Trūkumai šalinami, tačiau naudotojai taip pat geriau suvokia savo poreikius ir nori naujų savybių. Evoliucinis kūrimas pavojingas tuo, kad ciklas iš principo gali tęstis be galo: realizuojant reikalavimų paketą viena produkto versija, pasikeičia patys reikalavimai, todėl nė viena versija reikalavimų visiškai netenkina ir reikalinga dar viena peržiūra. Gali atsitikti ir taip, kad dėl nuolatinių pakeitimų produktas praranda projekte numatytą struktūrą ir nebėra prasmės jį toliau derinti, o tenka kurti iš naujo.Todėl dar prieš pradedant kurti sistemą, reikia apibrėžti, koks yra leistinas atotrūkis tarp produkto ir jam keliamų reikalavimų, t.y., kada produktas “tenkina” naudotoją ir gali būti laikomas užbaigtu. Pati sąvoka “tenkina” yra nevienareikšmiškai interpretuojama, todėl turi būti numatyti kriterijai, kada reikia nutraukti procesą. Kriterijai gali būti patys įvairiausi (finansiniai, laiko, kokybės ir pan.), tačiau jie paprastai nėra objektyvūs – tiesiog sąlyga, visų suinteresuotų šalių sutarimu pakankama kad ciklas būtų nutrauktas.
Kitas būdas kontroliuoti versijų skaičių yra jų klasifikavimas pagal tai, kokio pobūdžio pasiūlymai jai gali būti teikiami: korektūra (klaidų taisymui), autorinio originalo projektas (specialiosios informacijos pridėjimui), vertinimui ir pan. Tokiu būdu ir pasiūlymai klasifikuojami į privalomus (pavyzdžiui, klaidų taisymai), pageidaujamus (pavyzdžiui, turinio papildymas) bei papildomus (pavyzdžiui, naujo informacijos sluoksnio pridėjimas) ir nepagrįsti reikalavimai gali būti ignoruojami. Tokių detalumo, pagrįstumo ar kitų slenksčių nustatymas yra reikalavimų projektavimo ir vertinimo strategijos objektas.
Apskritai, evoliucinis
požiūris su protingai nustatytu ciklų skaičiumi yra racionalus,
o kuriant atlaso komponentus, neišvengiamai atsiranda gyvavimo cikle
(korektūros). Deja, užsakovai nėra susipažinę su projektavimo
metodais, todėl evoliucinė paradigma neužtikrina toliau minimų
principų įgyvendinimo, o kartais net jiems prieštarauja dėl
nelogiškų reikalavimų, dėl ko nukenčia produkto
kokybė.
Karkaso paradigma. Išskiriama pagrindinė, bendra daugeliui objektų dalis (karkasas) kuri naudojama kaip pagrindas skirtingos informacijos organizavimui.
Šios paradigmos laikomasi, pavyzdžiui, rengiant žemėlapio apipavidalinimo
standartą (karkasas bendriausiu
atveju yra žemėlapio rėmelis, o visiems teminiams tą
pačią teritoriją vaizduojantiems žemėlapiams –
kartografinis pagrindas). Pavyzdžiui, prie bendrosios teminio žemėlapio
dalies (rėmelio ir kartografinio pagrindo) derinama visa specialioji
informacija. Kartografinis pagrindas
papildytas teminio žemėlapio sluoksniais taip pat gali būti karkasu
panašios loginės struktūros
sričių teminiams žemėlapiams. Karkaso paradigma gali būti
taikoma ir siekiant grafinės išraiškos originalumo, kai atskiriami
standartiniai grafiniai objektai nuo specialiai sukurtų originalių
išraiškos priemonių.
Sistemos ribos ir struktūrinės dalys apibrėžiamos prieš pradedant ją kurti. Tačiau kiekviena dalis gali būti kuriama skirtingai ir nepriklausomai nuo kitų, todėl registruojamas tik struktūrinis realaus produkto versijos ir jo vizijos neatitikimas (3.2 pav.)
2‑9 pav. Karkaso
paradigma. Žemėlapio komponentų projektavimas.
Teminėje
kartografijoje vienas svarbiausių karkaso paradigmos principų yra
unifikavimas, kuris, be to, gerai suderinamas su objektiniu požiūriu.
Reikia pabrėžti, kad nė viena iš šių paradigmų nepaneigia kitos. Modelis (3 pav.) iliustruoja pagrindinius jų skirtumus. Jei kuriamos sistemos idealų modelį pavaizduosime baltu apskritimu, pilka spalva rodo nukrypimus nuo idealaus modelio skirtingose kūrimo stadijose. Kaip matome, laikantis evoliucinės paradigmos, skirtingai nuo kitų, sistemos ribos iapibrėžiamos ne iš karto, o palaipsniui. Idealios sistemos sukurti praktiškai neįmanoma, tačiau galima pasiekti geriausio priartėjimo derinant įvairius sistemos kūrimo būdus.
Dekompozicija. Norint supaprastinti sudėtingų objektų (struktūrų) kūrimą, reikia juos skaidyti į kiek galima paprastesnes sudėtines dalis – komponentus, ir kiekvieną vykdomą veiklą ar procesą taikyti kiekvienam komponentui atskirai. Tą patį galima pasakyti ir apie sudėtingų procesų ar užduočių vykdymą – jie turi būti skaidomi į paprastas veiklas Tai viena bendriausių metodologinių informacinės sistemos ar produkto kūrimo prielaidų.
Vykdomų procesų požiūriu visi komponentai turi būti to paties lygmens (pavyzdžiui, žemėlapiai, geografinės informacijos sluoksniai ir pan.). Be to, komponentai turi būti savarankiški, t.y., atlikus norimus veiksmus su kiekvienu iš jų, ir sujungus visus rezultatus į vieną visumą, būtų gautas pageidaujamas rezultatas. Skaidymas į komponentus kartojamas tol, kol objektas suskaidomas į primityvias dalis: tokias, kad jas suskaidžius jau nebūtų tenkinamas savarankiškumo reikalavimas. Taikant šį principą, supaprastinami analizės, projektavimo, kūrimo, kokybės kontrolės ir kiti procesai. Geras projektavimas neįmanomas, nesugebant skaidyti sistemos į dalis ir organizuoti tų dalių sąveikos.
Dekompozicijos
principą gerai iliustruoja, pavyzdžiui, objektinis požiūris: teminis
žemėlapis sudarytas iš kartografinio
– bendrojo geografinio pagrindo ir teminės informacijos sluoksnių;
geografinį pagrindą galima išskaidyti į geodezinio pagrindo,
hidrografijos, kelių, gyvenviečių ir kt. sluoksnius;
gyvenviečių sluoksnį galima skaidyti, pavyzdžiui, į
valstybių sostinių, žemesnio lygio administracinių centrų
ir paprastų miestų; jei administarcinis skirstymas žemėlapyje
yra tik šių trijų lygių, visos valstybių sostinės
žymimos vienodai ir sudaro neskaidomą žemėlapio sluoksnį,
sudarytą iš vieno tipo sutartinių ženklų žemėlapio
kūrimo požiūriu arba iš “vienodų” vaizduojamų objektų
naudotojo požiūriu.
Abstrahavimas. Atlaso ir jo
komponentų kūrimo procesai turi būti planuojami ir vykdomi kaip
iteraciniai. Kiekvienam komponentui procesas gali būti taikomas
keletą kartų ir kiekvieną kartą objektas turi būti
nagrinėjamas skirtingu detalumu, t.y., kiekvienos ankstesnės
iteracijos metu ignoruojama daugiau detalių, jis labiau apibendrinamas.
Iteracijas atitinka abstrakcijos lygmenys, leidžiantys paskirstyti dėmesį
ir ir supaprastinti projektavimo, įgyvendinimo bei kai kuriuos kitus
procesus. Aukštesniuose abstrakcijos lygmenyse sutapatinami kai kurie
žemesniuose lygmenyse skirtingi objektai. Laikantis šio principo, lengviau yra
modifikuoti proceso rezultatus – tai atliekama dažniausiai žemesniuose
abstrakcijos lygmenyse. Iteracijų skaičių lemia objekto
sudėtingumas. Trys 3 teminio žemėlapio abstrakcijos lygmenys
pavaizduoti Priedo xx
paveiksle.
Struktūrizavimas. Procesų
eigoje kuriami objektai turi būti konstruojami iš tipizuotų ir
patvirtintų elementų, kurie yra gerai apgalvoti, suderinti ir
patvirtinti, t.y., išaiškinta kuriamų objektų struktūra (komponentai ir juos siejantys
ryšiai). Struktūrizavimo principas pasireiškia sudarant ir naudojant
bendruosius sutartinius ženklus skirtinguose žemėlapiuose. Todėl
vaizduojamų objektų klasifikacija turi būti gerai apgalvota, o
jos parengimas yra viena svarbiausių projektavimo stadijos
užduočių.
Unifikavimas. Visi sistemos (taip pat ir
atlaso) komponentai turi būti suprojektuoti ir realizuoti laikantis to
paties numatyto standarto. Tai daro juos patogius suvokimui ir naudojimui –
objektų identifikavimui bei palyginimui. Be to, lengva pastebėti
klaidas, trūkumus ir juos ištaisyti
kūrimo stadijoje. Standartiniai elementai yra ne tik lengvai
atpažįstami, bet ir estetiškai priimtini.
Dvi Lietuvos rajonų schemos, parodytos Priedo 3.7 paveiksle, buvo sudarytos pagal tą patį standartą, todėl lengvai atpažįstamos kaip vieno tipo bei to paties šaltinio (ar autoriaus) žemėlapiai. Be to, lengvai suvokiamas bei palyginamas jų teminis turinys. Tą patį galima pasakyti apie šalia pateiktus du valstybių apžvalginius žemėlapius, kurie iš pirmo žvilgsnio labai skiriasi nuo rajonų schemų, bet tą įspūdį sudaro tik skirtingas fonas, o naudojami sutartiniai ženklai yra panašūs. Be to, visi keturi žemėlapiai apipavidalinti vienu stiliumi. Tai puikus pavyzdys, kaip unifikavimas neprieštarauja raiškumui.
Patogumo naudoti siekimas. Visi sistemos moduliai, produktai ir jų komponentai, ypač žemėlapiai turi būti lengvai suvokiami ir naudojami būtent to naudotojo, kuriam jie skirti. Vieno tipo komponentai turi būti vienodai ir estetiškai apipavidalinti, lengvai palyginami tarpusavyje, neperkrauti informacija, naudojant ribotą skirtingų spalvų ar linijų skaičių. Simboliai turi pagal galimybę realizuoti naudotojui įprastą metaforą. Naudotojo patogumo principą patogiausia realizuoti laikantis evoliucinės paradigmos, t.y., palaipsniui suvokiant naudotojų poreikius (iš esmės patys naudotojai gali formuoti pageidaujamas sistemos savybes).
Antrojo pasaulinio karo žemėlapis (Priedo 3.8 pav.) buvo sudarytas Lietuvos nacionalinei enciklopedijai, t.y., skirtas eiliniam naudotojui nespecialistui, tačiau specialiosios informacijos jame yra tiek daug, kad jis yra ne tik sunkiai skaitomas, bet ir apskritai nebesuvokiamas net ir specialistui, todėl ir jo informacijos tikroji vertė nedidelė. Tuo tarpu Priedo 3.9 paveiksle to paties leidinio žemyno naudingųjų iškasenų žemėlapis yra ne toks (nors pakankamai) informatyvus, tačiau lengvai skaitomas ir suvokiamas, todėl jo informacijos naudingumo koeficientas daug didesnis. Reikia pastebėti, kad procesus kokybiškai pavaizduoti visada yra sunkiau negu statinius objektus.
3.10 pav. Pagrindiniai projektavimo principai
Duomenų saugykla – tai esybių, jų ryšių, atributų ar kitokios
neformalizuotos informacijos rinkinys, saugomas sistemoje tam tikrą
laiką. Formalizuota ir kompiuterizuota duomenų saugyklos dalis vadinama
sistemos duomenų baze. Duomenų saugyklos fizinė realizacija
nurodoma detaliame projekte.
Duomenų srautas – tai esybių,
jų ryšių, atributų ar kitokios (nebūtinai formalizuotos)
informacijos rinkinys, perduodamas arba tarp procesų, arba tarp proceso ir
duomenų saugyklos.
Teminė (dalykinė)
sritis – tai realaus gyvenimo sritis, duomenys apie
kurią vaizduojami teminiame žemėlapyje. Teminės kartografijos ir
teminių sričių fundamentaliųjų mokslų
sąlyčio zonoje atliekama naudotojų poreikių analizė,
reikalavimų formulavimas ir kartografinis projektavimas.
Į informacinę sistemą nuolat patenka iš išorės ir produktų kūrimo metu yra sukuriami įvairių rūšių duomenys ir informacija. Dvi dideles grupes sudaro bendra projekto informacija, ir pagrindinė (geografinė/kartografinė) informacija, tiesiogiai susijusi su kuriamais produktais. Net ir nesudėtingo kartografijos kūrinio informacinėje sistemoje dalyvaujanti informacija paprastai yra labai įvairi, todėl ji gali ir turi būti klasifikuojama.
Didžiąją
dalį kartografijoje naudojamos informacijos sudaro geografinė informacija, tai yra, objektai, turintys
apibrėžtą ir išmatuojamą padėtį erdvėje, kaip
vieną iš atributų ir vaizduojami žemėlapiuose arba naudojami
parengti įvairiems kitiems kartografinių kūrinių komponentams.
I. PAGRINDINĖ INFORMACIJA
1. Skaitiniai duomenys.
2. Geografinė informacija.
Skaitmeninė
geografinė informacija gali būti gaunama tiesiogiai arba
įvairiais metodais panaudojant anksčiau sukauptas duomenų bazes.
Didžioji dalis reikalingų
teminiam kartografavimui geografinių duomenų nesaugoma pačioje
kartografinėje informacinėje sistemoje, o gaunama iš kitų
institucijų (pavyzdžiui, valstybės kadastrų, teminių
duomenų bazių ir kt.).
3. Kartografiniai pagalbiniai objektai.
Kiekvienam geografiniam
objektui tui būti nurodyta, kaip jis vaizduojamas žemėlapyje. Šiai
informacijos kategorijai priklauso sugrupuoti šablonai, sutartinių ženklų
etalonai, stiliai, spalvų skalės ir kita kartografiniam vaizdavimui
naudojama informacija. Tokie rinkiniai gali būti ir spaudiniai, ir
skaitmeniniai.
4. Kita grafinė informacija.
5. Tekstai.
Tai žemėlapių
aiškinamieji ir aprašomieji tekstai, kurie laikomi struktūriškai
vientisais, nors juose gali būti skaitinių duomenų
lentelės, iliustracijos ir pan.
6. Daugiaterpės aplinkos (multimedia) objektai.
Ši sąvoka apima
priemones pateikti informacijai šiuolaikinių technologijų
priemonėmis, kompleksiškai veikiant skirtingus žmogaus pojūčius.
Juos galima naudoti skaitmeniniuose variantuose, – tai, pavyzdžiui, audio arba
video įrašai, – arba sukurti spaudinio iliustracijoms (trimačiai
modeliai).
7. Informacinės sistemos produktai.
8. Pagalbinė informacija.
Tai produkto informacija, tiesiogiai nesusijusi su geografinių objektų vaizdavimu, bet reikalinga užtikrinti svarbioms jo palaikymo funkcijoms. Jai priklauso programų moduliai (programos tekstas ir sukompiliuotas kodas, naudojamas skaitmeninių žemėlapių funkcijoms palaikyti) bei skaitmeninio vaizdo valdymo ir modifikavimo priemonės – skaitmeniniai šriftai, meniu, įrankių paletės, ir kiti panašūs objektai.
9. Metaduomenys.
Metaduomenys – tai
duomenų modelio dalis, kuri yra skirta geografinių duomenų
naudotojui tam, kad jis galėtų geografinius ir kitus duomenis greitai
identifikuoti, spręsti apie jų tinkamumą naudoti skirtinguose
kontekstuose ir tinkamai juos kombinuoti.
II. PROJEKTO INFORMACIJA
Projekto informacija – tai informacija, tiesiogiai nenaudojama žemėlapiui, atlasui ar kartografinei duomenų bazei sukurti, tačiau svarbi visos informacinės sistemos egzistavimui. Projekto informaciją sudaro daugiausiai įvairūs dokumentai, fiksuojantys projekto vykdymo metu sukauptas žinias.
29 pav. Projekto
duomenų tarpusavio priklausomybė
Projekto duomenų modelis nusako, kokia informacija apie kuriamą produktą ir jo kūrimo procesą ir kokiu pavidalu turi būti saugoma, kaip ir kieno naudojama.
Projekto duomenys paprastai nėra transformuojami vieni į kitus. Jų saugojimo būdas neturi didelės reikšmės – tai daugiausia yra dokumentai arba duomenų bazės lentelės; dalis jų gali būti net sunaikinama, sukūrus produktą. Diagramoje (4 pav), parodyta tik šių objektų tarpusavio priklausomybė, t.y., kurie iš jų yra reikalingi kitiems parengti.
Duomenų srautų bendrasis modelis
30 pav.
Projekto duomenų srautų modelis. Išoriniai duomenų srautai
Nedetalizuojant paveiksle (5 pav) parodyta, kokie duomenų srautai ateina į vykdančią organizaciją ir kokie srautai, generuojami informacinės sistemos gyvavimo metu, patenka už sistemos ribų. Į projektavimo informacinę sistemą patenkantys dokumentai ar spaudiniai turi būti inventorizuojami, kita informacija įskaitmeninama ir išsaugoma, kad vėliau būtų galima ją naudoti konkretiems rezultatams gauti.
Duomenų srautai gali
būti skirstomi į pagrindinius,
kuriuos veiklos procesai naudoja tiesiogiai
informacinės sistemos tiklams pasiekti ir sistemos palaikymo srautus (tokie, pavyzdžiui,
yra duomenų srautai, skirti sukurti
atsarginėms duomenų kopijoms, saugoti ir esant poreikiui atkurti arba
naikinti duomenis, patikrinti duomenų vientisumui). Palaikymo srautai
praktiškai nesusiję su teminės
kartografijos specifika.
Informaciniai modeliai,
siejantys duomenų srautus ir organizacijos strukūrines dalis bei
jų vykdomus procesus, sudaromi trimis abstrakcijos lygmenimis.
Pirmas ir antras modeliai
yra praktiškai vienodi kiekvienai teminės kartografijos darbus
vykdančiai įstaigai. Detalus duomenų srautų tarp
procesų modelis visada yra susijęs su konkrečia informacine
sistema.
Reikalavimai, apribojantys galimus duomenų srautus procesų
modeliuose:
Pagrindinės veiklų modeliavimo sąvokos.
Kaip anksčiau
minėta, kuriant teminės kartografijos organizacijos informacinį modelį, viena
svarbiausių sąvokų yra veikla,
arba procesas, kurį galima
apibrėžti kaip seką veiksmų
ir užduočių, kurias atlikus, kuriama sistema pervedama į
kitą būseną (pavyzdžiui, techninės užduoties parengimas,
leidinio projekto sudarymas, visų atlaso žemėlapių parengimas ir
pan.). Procesai, pervedantys informacinę sistemą į kokybiškai
naują, prasmingą būseną, yra pagrindiniai, kiti projekto
kūrimo procesai (pavyzdžiui, valdymas, tiekimas) yra skirti pagrindiniams
procesams palaikyti. Sudėtingi procesai gali būti skaidomi.
Tradiciškai susiformavusius ir siūlomi nauji teminės kartografijos
projektų kūrimo procesai aprašyti remiantis intuityvia jų
samprata ir siekiant suderinamumo su jau egzistuojančiais tarptautiniais
standartais.
ISO 12207 programų sistemų gyvavimo ciklo procesus aprašančiame standarte, kuris pagal savo objektą yra artimiausias galimam teminės kartografijos projektavimo informacinės sistemos procesų standartui (galime pastebėti, kad skaitmeninį Atlaso variantą galima taip pat laikyti yra programų sistema), numatyta septyniolika procesų, orientuotų į pagrindines veiklas ir uždavinius. Šie procesai grupuojami į tris kategorijas:
Kartografinėje (nacionalinio atlaso) informacinėje sistemoje vykdomi procesai (ypač rengiant jo skaitmeninį variantą) yra panašūs. Analogija yra pakankama, kad galima būtų ja remtis išskiriant ir klasifikuojant teminės kartografijos informacinės sistemos procesus.
Žemiau išvardinti procesai
atitinka bendruosius ISO 9001 kokybės valdymo ir užtikrinimo standarto
reikalavimus.
A. Pagrindiniai. Tai procesai, kurių eigoje tiesiogiai kuriamas atlasas ar kitas (nebūtinai kartografinis) produktas: specifikacijos, projektai, sistemos komponentai, dokumentai ir pan.
A1. Įsigijimas.
Tai procesas, skirtas įsigyti reikiamai techninei ir programinei įrangai, statistiniams duomenims ar kitiems resursams, reikalingiems atlasui sukurti, bei, jei yra galimybė, gataviems kuriamo atlaso komponentams (skaitmeniniams žemėlapiams, iliustracijoms ir pan.).
Programinės ir techninės įrangos pats įsigijimas kaip procesas nėra labai reikšmingas, nes atliekamas vieną kartą, tačiau ją nuolat reikia atnaujinti didėjant darbų apimtims. Atnaujinimą taip pat priskirsime įsigijimo procesams.
Informacijos įsigijimas – vienas svarbiausių procesų, kuriant atlaso informacinę sistemą. Jis taip pat apima poreikių analizę, reikalavimų nustatymą ir optimalų tiekėjo parinkimą, taigi, yra glaudžiai susijęs su analizės (A3) bei reikalavimų nustatymo (A4) procesais.
Sunkiausiai formalizuojamas procesas yra žinių įsigijimas.
A2. Sutarties
pasirašymas
Sutartį bet kokiai sistemai sukurti pasirašo užsakovas su vykdytoju, kurie gali būti fiziniai ar juridiniai asmenys ar organizacijos. Jie gali būti ir vienos organizacijos nariai. Sutartys gali būti įvairių lygių. Kuriant atlasą, užsakovas ir vykdytojas greičiausiai bus ta pati organizacija; dalį užsakovo teisių gali turėti finansuojanti organizacija, jei tokia yra. atlaso komponentams sukurti sutartys sudaromos tarp vykdančios organizacijos ir fizinių ar juridinių asmenų – autorių.
Pasirašant
sutartį, turi būti numatytos formalios procedūros sutarties
keitimui, rezultatų aprobavimui ir kitokiam šalių bendravimui.
A3.
Analizė ir specifikavimas
Tai procesas, skirtas
nustatyti sistemos kūrimo tikslams ir būsimų atlaso
naudotojų poreikiams atlaso lygmenyje, bei teminių
žemėlapių vaizduojamos srities analizei atlaso struktūrinių
komponentų lygmenyje. Šio proceso metu suformuluojamos bendriausios
nuostatos, kaip bus kuriamas atlasas, numatomos pagrindinės veiklos
kryptys, tikslai ir uždaviniai.
A4.
Reikalavimų nustatymas
Tai procesas, kurio metu formuluojami reikalavimai atlasui kaip
sistemai bei jo struktūriniams komponentams atskirai. Taigi,
reikalavimų nustatymas yra sudėtingas procesas ir jis skyla į
etapus, kuriuose reikalavimų detalumas skiriasi. Proceso pabaigoje idealiu
atveju turime išsamų pageidaujamų atlaso ir kiekvieno jo komponento
savybių aprašą (specifikaciją). Reikia pasakyti, kad
teminėje kartografijoje reikalavimų specifikavimas yra labai
sudėtingas ir sunkiai
formalizuojamas.
A5.
Projektavimas
Tai optimalaus atlaso
specifikacijos (techninės užduoties) įgyvendinimo būdo
parinkimas ir to būdo modeliavimas. Kaip ir reikalavimų nustatymas,
šis procesas vykdomas keliais etapais – nuo bendriausio atlaso projekto
(eskizo) iki detalaus projekto, aprašančio visas atlaso struktūrines
dalis, kuris gali būti naudojamas kaip instrukcijos įgyvendinimui.
Tai kritinis procesas atlaso kūrime: geras projektas yra pirmoji ir
būtina sąlyga, siekiant gauti gerą rezultatą.
A6.
Realizavimas
Tai produkto kūrimas
jo projekte numatytu būdu; sudėtingame projekte prasminga atskirai
realizuoti jo sudėtines dalis (pavyzdžiui, atskirus žemėlapius),
kurios vėliau suderinamos ir sujungiamos projekte numatytu būdu.
Atlaso kūrimo procesas taip pat skyla į aiškiai atskirtus, lygiagrečiai vykdomus procesus, visiškai skirtingus nuo programų sistemų kūrimo procesų. Šioje stadijoje ir yra didžiausi skirtumai, nes pagrindinis darbas yra ne programavimas, o informacijos organizavimas.
A7.
Atlaso komponentų integravimas
Šis
procesas užbaigia atlaso kūrimą. Jo metu visos gatavos
struktūrinės dalys projekte numatytu būdu sujungiamos į
suderintą sistemą, kuri paruošiama tiražavimui.
A8.
Trūkumų ir klaidų šalinimas
Šis procesas skirtas užtikrinti, kad
visi procesų metu sukurti objektai atitiktų jų specifikacijose
numatytus reikalavimus bei vidinius ir bendruosius standartus, ir
būtų užbaigti plane numatytais terminais. Jis naudoja kokybės
kontrolės (B3) procesų rezultatus. Į šį procesą
įeina ir žemėlapių turinio teisingumo ir kartografinės
kokybės, bei kitų charakteristikų, nebūtinai iš anksto
numatytų specifikacijose,
užtikrinimas. Šis procesas glaudžiai susijęs su problemų
sprendimu ir kokybės valdymu, o naudoja kokybės kontrolės
procesų rezultatus (pavyzdžiui, žemėlapių korektūras).
A9.
Atlaso informacinės sistemos priežiūra
Tai informacinės
sistemos atnaujinimas, pildymas, plėtimas, pakartotinio informacijos
panaudojimo užtikrinimas. Šis procesas vyksta visą informacinės
sistemos gyvavimo laiką, net ir išleidus vieną atlaso leidimą,
nes gali likti klaidos sudarytuose žemėlapiuose, arba informacija pasensta
ir nebeatitinka naudotojų poreikių. Priežiūros metu aptinkamos
klaidos ir neatitikimai, išsiaiškinamos jų priežastys ir daromi reikalingi
duomenų bazės ar kitų projektavimo informacinės sistemos
dalių pakeitimai. Jei informacinė sistema gerai suprojektuota,
ištaisyti klaidas arba atnaujinti produktą yra palyginti paprasta. Be to,
šio proceso paskirtis yra analizuoti situaciją rinkoje, laiku nustatyti
naujų leidinių ar atlaso leidimų poreikį ir inicijuoti
naujus darbus.
Kai veikianti skaitmeninė sistema (atlasas kompaktiniame diske) pateikiamas naudotojams, jo tolesnė priežiūra praktiškai nereikalinga, nes naudojimas paprastas. Prasmę turi naujų versijų pasiūlymas ir naudotojų poreikių tyrimas, taip pat pastebėtų klaidų ir trūkumų šalinimas naujose versijose.
B. Palaikymo (pagalbiniai). Tai procesai, skirti pagrindinių procesų palaikymui ir rezultatų kokybės užtikrinimui.Vykdant visus pagrindinius procesus, atliekami tie patys pagalbiniai procesai
B1.
Dokumentavimas
Tai sistemą kuriant sukauptos informacijos fiksavimo procesas, kuris turėtų būti atliekamas vykdant bet kurį kitą procesą. Dokumentai turi būti rengiami ir apipavidalinami pagal priimtą įstaigos viduje standartą, t.y., vienodai visiems projekto informacinės sistemos dalyviams. Šį procesą galima skaidyti į dokumentų planavimą, projektavimą, sudarymą, redagavimą, keitimą. Korektiškas ir išsamus dokumentavimas yra labai svarbus informacinės sistemos priežiūrai (A9), kaip, beje, ir visiems kitiems procesams.
Šis procesas taip pat persidengia su dalies aiškinamųjų tekstų parengimu, kuris yra kūrimo proceso (A6) dalis . Kartais riba tarp aiškinamųjų tekstų, kaip struktūrinių sistemos komponentų, ir dokumentų nėra griežta (neaišku kaip traktuoti žemėlapių legendas ir kai kuriuos kitus tekstus. Projekte turi būti suformuoti vidiniai dokumentavimo standartai, nustatantys dokumentų turinį, struktūrą, apipavidalinimą ir kt.
B2.
Konfigūracijos valdymas
Tai procesas, kuriuo siekiama, kad bet kuriuo laiko momentu kuriamo produkto informacinėje sistemoje būtų visos jos sudėtinės dalys ir kad tos dalys būtų tarpusavyje suderintos, kitaip sakant, visos informacinės sistemos komponentų saugojimas ir tvarkymas. Šio proceso eigoje nustatoma, kaip sistemos objektai identifikuojami, kaip komponentai jungiami į struktūras, kaip tikrinamas struktūrų ar kitų kompleksinių objektų išsamumas, korektiškumas ir neprieštaringumas; vykdoma sistemos komponentų apskaita, kuri leidžia lengvai aptikti klaidas ir jų išvengti. Pavyzdžiui, visi Lietuvos žemėlapiai sudaromi naudojant tuos pačius geografinius pagrindus iš paruošto rinkinio, taigi, to, žemėlapio geografinis pagrindas yra jo identifikuojamas komponentas. Tai leidžia atskirai vertinti geografinius pagrindus, ir užtikrinus rinkinio korektiškumą, juos naudoti nesigilinant į detales; užtenka įsitikinti, kad vienas ar kitas pagrindas yra tinkamas duotam žemėlapiui.
Šio proceso eigoje taip pat nustatoma ir kokia tvarka ir kam turi būti teikiami komponentų pakeitimo pasiūlymai, atlikti pakeitimai registruojami (taip pat registruojamos objektų versijos). Tokia apskaita turi būti vykdoma nuolat, ypač ji aktuali kalbant apie statistinius duomenis. Dokumentai turi atspindėti, kas, kada, kokiu tikslu, kur ir kokius pakeitimus darė, bei kas juos aprobavo.
Išleidžiamos naujos produkto versijos skiriasi daugiausia pateikiamos informacijos naujumu. Šiuo metu sunku pasakyti, kiek laiko praktiškai turi praeiti, kad atsirastų naujo nacionalinio atlaso poreikis; bet kuriuo metu turi būti kaupiama ir tvarkoma visa nauja informacija, todėl naujos produkto versijos parengimas nėra sudėtingas, jei konfigūracijos valdymas nesibaigia išleidus atlasą. Kadangi šiam procesui priskiriamas ir vienos srities informacijos vienetų skirtingais laiko momentais registravimas, todėl jis yra glaudžiai susijęs su kūrimo ir kitais procesais, ypač informacinės sistemos palaikymu (A9).
B3.
Kokybės kontrolė
Procesas,
analogiškas kokybės užtikrinimo procesui programų sistemų
inžinerijoje. Kadangi neįmanoma suformuluoti detalių reikalavimų
pateikiamai informacijai, dėl jos sudėtingumo ir įvairumo, šis
procesas tradiciškai nesiejamas su geografinės informacijos kokybės
užtikrinimu. Geografinės informacijos tikslumui ir išsamumui teminiuose
žemėlapiuose turėtų būti skiriama ne mažiau dėmesio,
negu kartografinei kokybei. Kokybės kontrolės procesus galima
klasifikuoti:
B3.1 Vertinimas. Tai procesas, kuriuo siekiama nustatyti, ar sistema (arba jos techninė užduotis, projektas) tenkina realius jos naudotojų poreikius. Vertinimo būdas parenkamas priklausomai nuo vertinamo objekto. Pavyzdžiui, projektui turi būti nustatyta, ar jis formaliai susietas su reikalavimais, ar reikalavimai įgyvendinti projekte, ar pagrįsti projektiniai sprendimai; atlaso komponentams – ar juose realizuoti visi projektiniai sprendimai, ar jie tinkamai apipavidalinti ir pan., ar struktūrinės objekto dalys sujungtos korektiškai.
B3.2 Peržiūra. Tai procesas, kuriuo
siekiama patikrinti, ar atlaso kūrimas vyksta pagal iš anksto
numatytą planą, ar gauti visi plane numatyti rezultatai, o jei to
nėra, išaiškinti nukrypimų nuo darbų eigos priežastis. Atliekamas
informacinės sistemos būsenos įvertinimas kurioje nors
projektavimo fazėje valdymo ir techniniu požiūriais
B3.3 Inspektavimas. Tai procesas, kuriuo siekiama patikrint, ar kuriant atlasą, nenukrypstama nuo naudojamų standartų, bei reikalavimų, numatytų techninėje užduotyje, sutartyse ar kituose dokumentuose. Jis atliekamas tada, kai sistemos kūrimo eigoje gaunamas koks nors konkretus rezultatas (projektas, sistemos struktūrinė dalis).
B3.4 Testavimas. Šis procesas beveik išimtinai susijęs su skaitmeniniu atlaso variantu, konkrečiai – su atlaso struktūrą palaikančia programa. Testais tikrinamas programos veikimo korektiškumas.
Vertinimo ir inspektavimo procesai žemėlapiams ar tekstams yra analogiški tradicinėms korektūroms.
B4. Problemų
sprendimas
Tai procesas, kuriuo siekiama išanalizuoti priežastis, trukdančias planuotai darbų eigai ir jas pašalinti. Visos aptiktos problemos turi būti dokumentuojamos, nustatomi jų sprendimo prioritetai, kurių kriterijai turi būti numatyti anksčiau. Šiam procesui priklauso ir nustatymas, kas, kada ir per kiek laiko turi atlikti kokybės vertinimų rezultatų analizę, taip pat iškilusių konfliktų racionalus sprendimas.
Labai didelė tikimybė konfliktų tarp ekspertų, autorių ir kartografų dėl informacijos kokybės ir vaizdavimo būdų, kurie nėra iki galo standartizuoti. Jų sprendimui turi būti numatytas scenarijus (daugelio nuomonių integravimo ir optimalaus sprendimo paieškos problema yra vienas iškilusių, bet šiame darbe dar nebandomų spręsti uždavinių).
B5.
Patvirtinimas
Šio proceso metu
kartografuojamų sričių ekspertų bei naudotojų ir
vykdytojų atstovų bendra komisija sprendžia, ar atlasas visiškai
patenkina naudotojų poreikius, t.y., priimamas galutinis sprendimas
dėl atlaso (kai kuriais atvejais – tik atskiro žemėlapio) kūrimo
užbaigimo.
Kurdami kai kuriuos
specifinius atlaso komponentus, projektuotojai privalo suvokti, ko iš jų
tikisi būsimieji naudotojai, o naudotojai turi suprasti specifikacijas,
kad galėtų produktą įvertinti. Todėl gali būti reikalingas
kartu atliekamas komponento ar net jo projekto aprobavimas.
B6.
Produkto tiražavimas ir platinimas
Tai daugiausia techninis ir gerai
apibrėžtas procesas, praktiškai retai reikalaujantis iš anksto parengtos strategijos; užtenka
projekte numatyti tiražavimo būdą, finansavimą, terminus ir
resursus, tai pat inicijuoti reikiamas sutartis.
C. Organizaciniai. Tai procesai, skirti sukurti kitų procesų infrastruktūrai bei formuoti kvalifikuotam personalui. Tai ir projektavimo koordinavimas bei valdymas, ir resursų valdymas.
C1.
Sistemos gyvavimo ciklo modelio ir plano sudarymas
Šis procesas susijęs su
analizės (A3) ir eskizinio projektavimo procesais ir remiasi jų rezultatais. Jo tikslas
yra numatyti projektavimo metu vykdomų darbų eilės tvarką
ir santykį, t.y., sudaryti bendriausią modelį procesų
valdymui. Apie gyvavimo ciklų modelius detaliai rašoma 2.3.2 skyriuje. Nuo
korektiško modelio sudarymo priklauso projektavimo valdymo efektyvumas.
C2.
Projektavimo grupės formavimas
Šio
proceso eigoje nustatoma, kiek ir kokios kvalifikacijos specialistų
reikės atlasui parengti, paskirstomos atsakomybės, suformuojama projekto vykdytojų
grupė ir numatomi būsimi atlaso dalių autoriai, konsultantai ir
kiti veiklos dalyviai. Be to, esant reikalui, formuojamos naujos grupės
projekto vykdymo metu (šiuo atveju procesas glaudžiai susijęs su projekto
resursų valdymu C3.3).
C3.
Projektavimo valdymas
Tai visų procesų
planavimo, vykdymo, priežiūros, kontrolės bei šių procesų
rezultatų aprobavimo procesas. Jį prasminga skaidyti į sudėtines dalis.
C3.1. Reikalavimų
valdymas
Šio proceso eigoje
tikrinama,ar sutartyje bei techninėje atlaso užduotyje reikalavimai
suderinti tarpusavyje ir neprieštaringi, ar tie reikalavimai yra pagrįsti,
konstruktyvūs ir įgyvendinami realiomis sąlygomis, ar jiems
įgyvendinti nėra juridinių, ekonominių, technologinių
kliūčių.
C3.2. Procesų
valdymas
Turi užtikrinti, kad
būtų parengti visų komponentų kūrimo darbų
grafikai , suplanuoti ir laiku vykdomi visi procesai, ypač kokybės
kontrolės ir problemų sprendimo procesai, t.y., kartu tikrinamas kiekvieno sistemos kūrimo žingsnio
korektiškumas. Taip pat turi patikrinti,ar visi procesai aprūpinti visais
reikalingais resursais.
Teminės
kartografijos procesų valdymas yra sudėtingas, nes tenka koordinuoti
darbą daugelio specialistų, tiesiogiai nepavaldžių organizacijai
(autorių, konsultantų), darbą.
C3.3. Resursų
valdymas
Patikrinama, ar
sistemos kūrėjai aprūpinti visa reikiama technine, programine
įranga, ryšiais, bei kitais
resursais; ar jie visi gauna reikiamą informaciją. Šis procesas taip
pat turi užtikrinti, kad vykdytojai turėtų reikiamą
kvalifikaciją.
C3.4. Kokybės
valdymas
Turi
būti numatyta, kaip kokybė bus vertinama, apibrėžtos vertinimo
procedūros, išskirti reikiami resursai, sudaryti kokybės
kontrolės grafikai ir paskirti vykdytojai, reglamentuota tikrinimo
rezultatų pateikimo forma. Verifikuojamos
sutartys, reikalavimai, projektiniai sprendimai, sistemos komponentai,
inicijuojami kokybės kontrolės procesai.
C3.5
Infrastruktūros palaikymas
Tai
pagalbinis procesas, skirtas kurti ir palaikyti kitų procesų
infrastruktūrai: darbo priemonėms, technologijoms, standartams.
C4.
Mokymas
Šio proceso paskirtis – užtikrinti, kad procesus vykdantys asmenys įgytų tam reikalingas žinias bei įgūdžius, pagal C2 procese nustatytus specialistų kvalifikacijos reikalavimus.
Procesai GCM gali būti
grupuojami įvairiai. Laikantis klasikinio tiesinio gyvavimo ciklo modelio
(priedo P1-1 pav.) išskiriamos tokios pagrindinės stadijos.
Šioje stadijoje suformuojama sistemos idėja arba gaunamas užsakymas, susijęs su tam tikros naudotojų grupės poreikiais. Pagrindinės veiklos šioje stadijoje yra:
Tam reikia nustatyti
kartografavimo ribas, sudaryti preliminarų atlaso struktūros
planą, parengti duomenų kaupimo strategiją. Tai apskritai yra
sudėtingas uždavinys, kuris atliekamas bendradarbiaujant su
įvairių sričių ekspertais.
Ištyrus atlaso
naudotojų poreikius ir vaizduojamų sričių specifiką,
formuluojami reikalavimai atlaso informacinei sistemai ir atliekama jų
įgyvendinamumo analizė.
Apibrėžus poreikius,
gali paaiškėti, kad reikalingas atlasas ar atlaso komponentas jau yra
sukurtas. Tuo atveju specifikavimas, projektavimo ir kūrimo stadijos turi
prasmę kaip papildomų reikalavimų specifikavimas ir jų
įgyvendinimas, produkto pakeitimai. Kitais atvejais turint parengtą
techninę užduotį atlasui sukurti (t.y. jo specifikaciją), galima
pereiti prie jo projektavimo.
Analizės stadijos
pagrindiniai rezultatai yra
projektavimo planas su numatytais terminais ir parengta atlaso specifikacija
(ją sudaro daugiausia užsakovo reikalavimai, kurie, kaip taisyklė,
yra abstraktūs).
Eskizinio projektavimo etape
numatoma sistemos struktūra ir preliminarus informacijos turinys (t.y.,
pagrindinės žemėlapių temos ir jų išdėstymo
būdas, tekstai ir iliustracijos, skaitmeniniame variante galimos multimedia
priemonės, kaip animacija ar garso įrašai). Eskizinio projektavimo
metu pagrindinis dėmesys skiriamas skaitmeninio atlaso ar leidinio
struktūrai. Šio etapo rezultatas yra eskizinis
atlaso projektas – dokumentas, kuris patvirtinamas ir laikomas pagrindu detaliam
projektui parengti.
Detalus projektas apima visus
struktūrinius atlaso vienetus, jų turinį bei organizavimo
būdą, kartografinio vaizdavimo būdus, reikiamų duomenų
kaupimo strategiją, duomenų saugyklos projektą, naudotojo
interfeiso projektą (arba grafinį apipavidalinimą spausdinto
leidinio atveju) ir kt. Detalus projektas apima paties atlaso ir jo
informacinės sistemos projektą. Atlaso detalus projektas yra
dokumentas, išsamiai nusakantis, kas ir kaip turi būti sukurta, be to,
užfiksuoti pasiūlymai turi būti ekonomiškai, finansiškai ir
techniškai pagrįsti.
Kai kurių
specializuotų žemėlapių autorinių originalų
parengimas, skirtingai nuo tradicinio požiūrio, taip pat yra detalaus
projektavimo, o ne sistemos kūrimo dalis – tai projekto dalis, vaizduojama
grafiškai arba vienareikšmiškai aprašomas informacijos išdėstymas ir
vaizdavimo būdai žemėlapyje. Deja dėl veiklos specifikos
neįmanoma numatyti visų autorinio originalo smulkmenų,
todėl neišvengiamai paskutinė neapibrėžta projektavimo proceso
dalis vyksta jau sistemos įgyvendinimo metu, t.y. persipina su kūrimo
procesu.
Projektavimas apima ne tik
atlasą ir jo komponentus, bet ir dokumentų, testų
projektavimą, apmokymo planavimą ir kitas veiklas, kurių šiame
modelyje nenagrinėsime.
Užbaigus projektavimo stadiją,
pereinama prie sistemos kūrimo.
Šios gyvavimo ciklo
stadijos rezultatas yra atlasas tokiu pavidalu, kokiu jį gaus naudotojas.
Dėl atlaso specifikos, ši stadija skyla į dvi: iš pradžių turi
būti sukurti, atskirai patikrinti ir patvirtinti visi atlaso komponentai
(žemėlapiai, tekstai, visa papildoma ir pagalbinė informacija). Tik
po to pagal projektą jie jungiami į modulius, jungimo būdas
aprobuojamas ir atlasas parengiamas spaudai arba tiražavimui kompaktiniuose
diskuose.
Kūrimo stadijoje
išskirti aštuoni etapai, kurie tiesiniame modelyje (priedo P1-1 pav.)
pavaizduoti nuosekliai sekantys vienas po kito (idealus atvejis).
Grįžtamieji ryšiai leidžia įsivaizduoti situaciją, kai šių
etapų darbai vykdomi bet kuriuo kūrimo metu.
Kaip ir kitose stadijose,
numatyti kontrolės taškai gavus konkrečius ir įvertinamus
rezultatus etapų pabaigoje.
3.1. Atlaso
komponentų ir duomenų įsigijimas
Šiame etape perkami,
atrenkami, suskaičiuojami, kuriami ar kitu būdu gaunami bei
digitalizuojami projekte numatyti duomenys, t.y. žemėlapių
sluoksniai, tekstai, iliustracijos ar kiti objektai. Atlaso komponentų
įsigijimas taip pat yra šio etapo veikla. Etape galima išskirti
pagrindines vykdomas veiklas:
3.2. Komponentų
kūrimas
Tai – atlaso
žemėlapių, tekstų ir kitų komponentų
įgyvendinimas pagal projektą. Be abejo, svarbiausias ir
sudėtingiausias yra žemėlapių kūrimo etapas. Nors iš
esmės viskas turi būti numatyti detaliame žemėlapio projekte,
kai kurie sprendimai, nenurodyti projekte ar autoriniame originale, gali
būti priimami darbo eigoje, bet vėliau gali tekti juos
peržiūrėti. Apskritai, teminio žemėlapio kūrimo ciklas
pakartoja visos informacinės sistemos gyvavimo ciklą mažesniu
masteliu.
Komponentų kūrimo etapas gali būti praleistas tik jei gatavas produktas gali būti surenkamas iš anksčiau parengtų komponentų (faktiškai tai nustatoma jau analizės metu, bet ir tuo atveju vistiek kuriamas sistemos projektas).
3.3. Komponentų
derinimas
Laikoma, kad įmanoma sukurti visus atlaso komponentus atskirai, ir tik po to juos sujungti į modulius (pavyzdžiui, žemėlapis, aiškinamasis tekstas, legenda, papildomi elementai – diagramos, iliustracijos – turi sudaryti vieningą visumą tiek prasmės, tiek vaizdavimo atžvilgiu), be to, vienos temos ar teritorinio vieneto žemėlapiai turi būti panašiai apipavidalinti identifikavimui ir turėti panašų teminės informacijos krūvį. Tam ir reikalingas derinimo etapas. Teoriškai derinimą atskirti nuo kūrimo įmanoma, jei visiškai nebūtų nukrypstama nuo detalaus projekto. Praktiškai derinimas dažniausiai pradedamas dar neužbaigus visų modulio komponentų.
3.4. –3.5. Programos ir
maketo kūrimas
Šiame etape realizuojama atlaso struktūra: skaitmeniniam atlasui ją palaiko programa, sudaranti galimybę kompiuterio ekrane pereiti nuo vieno informacijos vieneto prie kito tam tikru projekte numatytu būdu; maketas nusako informacijos spausdintame leidinyje organizavimo būdą ir bendrą apipavidalinimą.
3.6. –3.8. Komponentų
integravimas
Suderintos sistemos sudėtinės dalys integruojamos į informacijos vienetus. Toks informacijos vienetas spausdintame atlase yra, pavyzdžiui, vienai temai skirtas puslapis, kuriame išdėstyti žemėlapiai ir papildoma bei pagalbinė informacija (komponentai išdėstomi makete). Skaitmeniniame atlase toks modulis atitinka ekrano puslapį (programos objektai susiejami su konkrečiais failais ar duomenų bazės įrašais). Baigus visų dalių integravimą, struktūriškai testuojama visa sistema, tikrinamas jos neprieštaringumas, suderinamumas, šalinami trūkumai. Šis etapas yra vienintelis, kurio negalima praleisti sistemos kūrimo stadijoje. Peržiūra ir aprobavimas, kokybės vertinimas bei, sujungus komponentus, produkto parengimas tiražavimui taip pat priklauso šiam etapui.
Pirmosiose trijose
stadijose atlasas nagrinėjamas skirtinguose lygmenyse: reikalavimai,
projektas (eskizinis ir detalus), gatavas produktas.
Šiai stadijai priskiriami
produkto tiražavimo, leidybos ir informacinės sistemos tolesnio naudojimo
bei priežiūros procesai. Kilus poreikiui keisti, atnaujinti sistemą,
ar sukurti naują produktą, vėl grįžtama į
analizės stadiją. Atlaso turinio pildymas, struktūros
plėtimas ir kiti pakeitimai faktiškai pradedami eksploatavimo metu.
Tiesiniame modelyje (priedo
P1-1 pav.) parodyta, kokiose stadijose vyksta aukščiau išvardinti procesai
ir kokie yra pagrindiniai rezultatai, gaunami stadijų pabaigoje (jiems
įvertinti numatyti sistemos kūrimo kontroliniai taškai, sutampantys
su planuotais rezultatų gavimo momentais).
Pagrindinis tiesinio
modelio trūkumas yra tas, kad
jis aprašo sistemos kūrimo procesus tiesiškai, t.y. laikoma kad jie
nuosekliai vyksta vienas po kito. Tiesa, numatyti keli galimi veiklos
scenarijai, kurie numato galimus grįžimus į buvusias stadijas arba
kai kuriais atvejais nebūtinus gyvavimo ciklo etapus. Tačiau modelyje
niekaip neatsispindi lygiagretus procesų vyksmas. Tuo tarpu jau vien
prielaida, kad reikalavimai sistemai gali būti visiškai suformuluoti
analizės stadijoje ir vėliau nebekeičiami, yra nereali. Taip pat
ir kitos stadijos gali būti atskirtos tik idealiu atveju, kai kuriama
sistema yra identiška kuriai nors jau egzistuojančiai ir visi galimi
veiksmai ir įvykiai iš anksto žinomi. Todėl lygiagrečiai reikia
naudoti ir spiralinį informacinės
sistemos modelį.
Tęstinio kartografinio
kūrinio informacinės sistemos spiraliniame gyvavimo ciklo modelyje (priedo
P1-2 pav.) išskirtos tokios procesų kategorijos.
1. Analizė
Tai procesai, skirti
išsiaiškinti sistemos kūrimo tikslams bei sąlygoms ir informacijos
kaupimui.
|
|
|
|
|
·
įvertinti kaip
reikalavimai atitinka pasiūlymus, |
·
įvertinti kaip sistemos
būsena atitinka planą, |
·
tikrinti darbų vykdymo
grafiką |
·
įvertinti sistemos
atitikimą standartams, |
·
įvertinti pasiruošimo
naujam vystymo etapui lygį. |
|
|
|
2. Projektavimas
Sistemos projektavimo
procesai.
|
|
|
|
|
|
Kiekvienas iš šių
procesų gali būti detalizuotas keletu lygių.
3. Kūrimas
Sistemos kūrimo ir
valdymo procesai.
|
|
|
|
|
|
4. Palaikymas
Šiuos procesus
įvairiose gyvavimo ciklo stadijose naudoja kiti procesai (organizacijos
viduje ir išoriniai)
|
|
|
|
|
5. Organizavimas
Tai procesai, skirti apibrėžti organizacijos veiklos
tikslams ir sukurti procesus bei resursus, reikalingus tiems tikslams pasiekti,
bei užtikrinti bendrą tų resursų naudojimą (organizacijos infrastruktūra).
|
|
|
|
|
|
|
|
|
|
Priedo P1-2 paveiksle penki
diagramos sektoriai atitinka penkias procesų kategorijas. Be to,
palyginimui spalvomis išskirti sektoriai atitinka keturias tiesinio modelio
stadijas. Taigi, spiralinis modelis yra tiesinio apibendrinimas: kiekviena spiralės vija tarsi pakartoja
pagrindines tiesinio modelio stadijas. Projektavimo ir kūrimo kategorijos
procesai apskritai vyksta beveik analogiškai tiesiniam gyvavimo ciklo modeliui.
Pagrindinis skirtumas yra
tas, kad visuose penkiuose sektoriuose ant vienos spiralės vijos parodyti
penkių kategorijų procesai laikomi vykdomais lygiagrečiai, o
viena spiralės vija atitinka vieną kokybinio sistemos vystymosi
stadiją. Skirtingai nuo tiesinio modelio, žemėlapio kūrimo
procesas nėra izoliuotas; jis susijęs su visų kitų
kategorijų procesais ir daro įtaką jų rezultatams.
Užbaigus konkretų
produktą, informacinė sistema vystoma toliau ir tie patys procesai kartojami
naujam produkto tiražui parengti ar sistemos vystymui, taigi, spiralinis
modelis yra atviras ir gerai atspindi gyvavimo ciklų pasikartojimą
kiekybiškai ir kokybiškai aukštesniuose lygmenyse (evoliuciją).
Spiralės spindulys
rodo didėjančias resursų ir laiko sąnaudas, reikalingas
veikloms vykdyti, o taip pat auganti sistemos sudėtingumą. Viename
sektoriuje procesai gali būti grupuojami į nuosekliai vykdomus
etapus. Kampinė koordinatė vaizduoja sistemos kūrimo proceso
eigą.
Tas pats procesas paprastai
vykdomas keliomis iteracijomis, pavyzdžiui, pradėjus kurti sistemą,
planuojami reikalingi resursai, tuo pat metu rengiamas atlaso kūrimo
planas ir analizuojama situacija. Geriau įsivaizduojant poreikius,
resursų planas peržiūrimas ir t.t., kol įsitikinama plano
tikslingumu ir galima įsigyti ar skirstyti numatytus resursus. Taip pat
atlaso projektas yra peržiūrimas keletą kartų ir keičiamas,
tobulinamas priklausomai nuo kitų kategorijų procesų
rezultatų – tai yra, taip, kaip
realiomis sąlygomis atliekamas projektavimas, tik ne chaotiškai,
bet planingai, pagal numatytus terminus ir kitus kriterijus. Sistemos gyvavimo ciklo stadijos gali
tapti kritinėmis, jei nėra patirties iškilusioms problemoms
spręsti, neturima informacijos sprendimams pagrįsti ir pan. Tokioms
situacijoms išvengti atliekama rizikos
analizė ir vertinamos galimos alternatyvos.
Daugelis procesų
parodytų modelyje yra abstraktūs ir vykdomi beveik visose sistemos
vystymosi stadijos. Suskaidžius juos į konkretesnes veiklas, modelis
būtų vaizdesnis: tarpusavyje susijusios veiklos (pavyzdžiui, teminio
žemėlapio vaizduojamos srities analizė, specifikavimas, projekto
parengimas, kūrimas ir dokumentavimas)
išsidėstytų vienoje
spiralės vijoje, o veiklos, naudojančios kitų veiklų
rezultatus kaip pradinius duomenis, griežtai atsiskirtų: pavyzdžiui, kaip
ir parodyta paveiksle, neatlikus
informacinės sistemos tikslų analizės, nėra
prasmės nustatinėti galimas veiklos kryptis ar pradėti
aprūpinimą resursais. Tačiau informacinės sistemos GCM
sudarymas, reikalavimų specifikavimas,
dokumentavimas ir resursų skirstymas gali vykti skirtingose
grupėse tuo pačiu metu.
Dokumentų, rengiamų pagal RUP (Rational Unified Process) ir
Oracle CDM palyginamoji lentelė
31 pav. Kartografinės GIS funkcionavimo schema – geografinių duomenų apdorojimo dalis
Sistemai vystantis
pasiekiama nauja stadija (sektoriaus dalis su didesniu spinduliu), kurioje gali
vykti kiti tos pačios kategorijos procesai. Perėjimo momentas
kiekviename sektoriuje priklauso nuo to, kaip vyksta kitų kategorijų
procesai, tačiau griežtai susieti negalima, todėl modelis
pavaizduotas kaip spiralė, o ne uždari koncentriški apskritimai. Modelis
yra tolydus, sistemos vystymosi vienos ar kitos kategorijos procesų
atžvilgiu lygį rodo spiralės spindulys atitinkamame sektoriuje.
Produktas gaunamas
pasibaigus kūrimo kategorijos procesų ciklui, bet sistemos vystymasis
tuo nesibaigia. Sistemos dalis, susijusi su konkretaus produkto informacine
sistema, tampa bendros informacinės sistemos dalimi.
Kartografinės
IS dalis yra vidinė
geografinės informacijos apdorojimo sistema, kuriai būdingi
tradiciniai geografinių duomenų valdymo procesai (6 pav.). Šioje
sistemoje vykstančius procesus galima apibendrinti į vieną –
“Geografinių duomenų apdorojimo” – procesą.
Agentas (dar naudojami terminai vaidmuo, rolė) – tai esybė veikianti organizacijoje – asmuo, jų grupė ar organizacijos padalinys turintis pareigas arba rolę informacinėje sistemoje; t.y., atliekantis kurio nors proceso valdymą, vykdymą ar kontrolę. Abstraktesniame modelyje agentas atitinka apibrėžtą veiklos funkcijų grupę.
Bet
kuriuo atveju, nepriklausomai nuo to, koks gyvavimo ciklo modelis taikomas,
sistemos kūrimo procese dalyvauja
trys pagrindiniai agentai – fiziniai ar juridiniai asmenys,
organizacijos ar pan.: užsakovas, kūrėjas ir naudotojas. Bendriausiu
atveju, tai – skirtingos organizacijos, kurių santykiai reglamentuojami
sutartimis.
Yra trys kuriamos sistemos lygmenys, kuriuose
dalyvauja skirtingi agentai..
Idealu, kai visi agentai turi tą patį požiūrį į tai, kas, ką ir kaip turi daryti, kad naudotojų poreikiai būtų patenkinti geriausiu būdu. Praktiškai, tie požiūriai nesutampa ir juos suderinti sunku net ir naudojant tokią abstrakčią produktų kūrimo vykdymo schemą, kokia yra gyvavimo ciklo modelis (vargu ar prasminga griežtai standartizuoti gyvavimo ciklo modelį skirtingoms sistemoms). Be to, derinant skirtingus požiūrius, kaip tik ir atrandami geriausi problemų sprendimo būdai: vienašaliai sprendimai paprastai nėra optimalūs. Todėl būtina standartizuoti gyvavimo ciklo modelio dalyvių tarpusavio santykių sampratą ir tuos santykius reglamentuoti.
Su anksčiau
išvardintais pagrindiniais procesais siejamos tam tikros funkcijas, jų
vykdymo taisyklės, ir nustatoma, kas kurį procesą turi vykdyti.
Beje, pagrindinių, palaikymo ir organizacinių procesų
traktavimas turi būti vienodas – tos pačios peržiūros,
inspektavimo ir kt. procedūros taikomos žemėlapiams, kitiems atlaso
komponentams, dokumentams ir pačiam atlasui. Tą žinant,
neturėtų kilti nesusipratimų dėl terminų naudojimo.
Nacionalinio atlaso
informacinėje sistemoje be trijų jau
minėtų pagrindinių, išskirti ir kiti agentai, susieti
su sistemos procesais (1 lentelė).
Bendra šių atlaso kūrimo ciklo dalyvių schema, kuri kartu yra ir
organizacijos struktūros modelio dalis, parodyta 7 paveiksle.
1 lentelė. Atlaso gyvavimo ciklo pagrindiniai agentai ir
jų funkcijos
Agentas |
Pagrindinės funkcijos |
Procesas |
Strateginis lygmuo |
||
Užsakovas |
Inicijuoti projektą Parengti sutartį su
vykdytoju Aprobuoti pagrindinius rezultatus |
B5 |
Vykdytojas
(institucijos arba projekto vadovas) |
Parengti ir pateikti
pasiūlymus užsakovui Vykdyti derybas dėl
sutarties sąlygų Pasirašyti sutartį |
A1, A2, B5, C2, C3.3,
C3.5 |
Taktinis lygmuo I (projekto valdymo grupė) |
||
Projekto vadovas |
Parinkti ar sukurti
informacinės sistemos GCM ir projekto planą Aprobuoti esminius rezultatus Koordinuoti projekto
valdymo grupės ir atlaso redkolegijos darbą. Spręsti problemas |
A1, A2, A3, A9, B4, B5,
C1, C2, C3 |
Projekto koordinatorius |
Įgyvendinti projekto planą ir stebėti veiklas Organizuoti rezultatų ir pažangos vertinimus Aprobuoti tarpinius rezultatus Sekti
naudotojų poreikių kitimą Formuluoti
užduotis naujiems kūriniams Atnaujinti
duomenų bei žinių bazes Valdyti
sistemos konfigūraciją ir sprendimų
dokumentavimą |
A9, B1, B2, B3, C3.1,
C3.2, C4 |
Projekto administratorius |
Tvarkyti atsiskaitymus su
išoriniais agentais Organizuoti projekto valdymo grupės ir redkolegijos posėdžius Informuoti projekto
agentus. Kaupti ir tvarkyti
projekto dokumentaciją |
B1, B2, C3.3, C3.5 |
Kokybės
kontrolierius |
Užtikrinti
atlaso ir jo komponentų atitikimą specifikacijoms. Vertinti
procesų rezultatus (kokybės kontrolës procesų negali vykdyti
asmenys, atsakingi už vertinamo objekto kokybę ar savalaikį jo
pateikimą). |
B3, B4, B5 |
Taktinis lygmuo II (leidinio redkolegija) |
||
Projekto mokslinis
vadovas |
Užtikrinti atlaso ir jo
komponentų reikiamą mokslinį lygį. Vertinti ir aprobuoti
projekto rezultatus. Koordinuoti atlaso
redkolegijos darbą. Derinti redkolegijos
sprendimus su projekto valdymo grupe. Spręsti problemas. |
A3, A4, A7, A8, B3, B4,
B5, C2 |
Temos redaktorius |
Užtikrinti atitinkamos
temos komponentų reikiamą mokslinį lygį. Vertinti ir aprobuoti
projekto rezultatus. |
A3, A4, A5, A6, A7, A8,
B3, B4, B5 |
Redaktorius-stilistas |
Užtikrinti atlaso
tekstų, geografinių vardų, žymėjimų kalbinį
korektiškumą. |
A6, A8, B3, B5 |
Produkto dizaineris |
Parinkti kartografinės raiškos priemones. Kurti vieningą atlaso ir jo komponentų apipavidalinimo stilių, derinti prie jo vizualizavimo sprendimus. Kurti bendrą atlaso
maketą, kurti ar aprobuoti iliustracijas ir kitus papildomus
komponentus. |
A4, A5, A6, A7, A8, B3,
B5 |
Taktinis lygmuo III (IS valdymo grupė, žr. 1.6 sk.) |
||
Realizavimo lygmuo |
||
Duomenų/GIS
inžinierius |
Kaupti ir prižiūrėti skaitmeninę informacinės
sistemos duomenų bazę Atlikti duomenų GIS
analizę Programiškai realizuoti atlaso
struktūrą |
A6, A7, A8, A9, B2, B3.4 |
Meninis redaktorius
(dizaineris) |
Kurti atlaso
komponentų apipavidalinimo standartą Kurti kartografinio
vaizdavimo standartą |
A4, A5, A6 |
Kartografas-projektuotojas |
Atlikti reikalavimų
analizę Atlikti eskizinį ir
detalų projektavimą Pateikti
specialiąją informaciją teminiams žemėlapiams Pateikti tekstus, iliustracijas,
duomenis |
A3, A4, A5, A6, A7, A8,
C1 |
Kartografas-konsultantas |
Teikti pasiūlymus,
siekiant optimizuoti specialiosios geografinės informacijos
pateikimą |
B3.1 |
Kartografas-redaktorius |
Aptikti atlaso
komponentų projekto ir įgyvendinimo klaidas, susijusias su
geografinės informacijos pateikimu |
B3.1 |
Kartografas-korektorius |
Aptikti atlaso
komponentų įgyvendinimo klaidas |
B3.1 |
Kartografas-sudarytojas (braižytojas) |
Parengti atlaso
komponentus tiražavimui projekte numatytu būdu ir juos integruoti
(parengti maketą) |
A6, A8 |
32 pav. Kartografinės
IS agentų grupės. Rodyklės rodo, kas dalyvauja formuojant laikinas
(apibrėžtos punktyru) ir išorines (pavaizduotos tamsesniame fone)
agentų grupes
Visi agentai dalinasi atsakomybę už produkto kokybę įvairiais aspektais ir todėl turi glaudžiai bendradarbiauti visu atlaso kūrimo metu. Skirtingi agentai nebūtinai turi būti skirtingi fiziniai asmenys, tačiau dideliuose projektuose pageidautina juos kiek įmanoma atskirti.
Daugumą procesų
galima skaidyti į penkis etapus: proceso planavimą, reikalingos
informacijos kaupimą, informacijos apdorojimą, darbų
vykdymą, dokumentavimą ir vertinimą. Atitinkamai, svarbiausi
sistemos kūrimo metu vykstančių procesų generuojami
objektai yra:
1)
priešprojektinių
tyrimų rezultatai (planai, poreikių, tikslų specifikacija),
2)
techniniai sistemos aprašai
(techninė užduotis sistemai sukurti, projekto dokumentacija),
3) sistemos struktūrinės dalys, produktų komponentai,
4)
galutiniai sistemos produktai
5) pagalbinė medžiaga (planai, užduotys, ataskaitos, kokybės vertinimo dokumentacija).
Lentelėje parodyta,
kokie rezultatai gaunami kiekviename iš
šių etapų aukščiau
išvardintų penkių kategorijų teminės kartografijos procesams.
2 lentelė.
Procesų svarbiausi rezultatai
Etapas Procesų kategorija |
Analizės |
Projektavimo |
Kūrimo |
Palaikymo |
Organiza-vimo |
Planavimas |
analizės planas |
darbų planas |
produkto įgyvendinimo planas |
dokumentų planas, palaikymo strategija |
sistemos idėja |
Informacijos kaupimas |
faktai, žinios, požiūriai |
klasifikuota ir apibendrinta informacija |
informacinės
sistemos duomenų bazė |
žinios, kokybės
vertinimo rezultatai |
suvokti poreikiai,
kūrimo prielaidos |
Informacijos apdorojimas |
sistemos koncepcija |
eskizinis projektas |
objektų tipologijos |
inventoriza-vimo planas |
valdymo modelis |
Darbų vykdymas |
dokumentai (sprendimai,
pasiūlymai) |
projektas, kokybės vertinimo
kriterijai, |
specifikuoti reikalavimai, atlasas ir jo komponentai, standartai |
dokumentai |
įsigyti resursai |
Vertinimas |
aprobuoti pasiūlymai |
patvirtintas projektas |
aprobuoti reikalavimai, standartai, produktai |
patvirtinti sistemos dokumentai |
suformuota
infrastruktūra |
Kompiuterizuotą teminės kartografijos informacinę sistemą technologiniu aspektu sudaro šie pagrindiniai komponentai.
Informacinę sistemą sudarantys technologiniai komponentai privalo užtikrinti visų sistemos procesų vykdymo (kiek įmanoma automatizuoto) galimybę.
Teminės kartografijos informacinės sistemos procesams vykdyti reikalingos skirtingų tipų darbo vietos, kurios skiriasi techninės įrangos našumo bei kitais reikalavimais ir programinės įrangos konfigūracija:
Informacinės sistemos vystymas
yra sudėtingas. Jį reikia detaliai planuoti, o paskui vykdyti
efektyvią plano kontrolę. Tiek IS, tiek atskiro jos produkto projekto
valdyme galima išskirti pagrindinius etapus:
Planavimas:
Vykdymas:
Projekto monitoringas:
Projekto kontrolė:
Kartografinė informacinė sistema ir
projektai gali būti valdoma keliais lygmenimis:
1. Strateginis nacionalinio atlaso informacinės sistemos veiklų koordinavimas
nacionaliniu mastu bei projektų
priežiūra ir projektų vykdytojų konsultavimas politiniais,
teisiniais, instituciniais ir kitais
klausimais projekto įgyvendinimo metu. Už šią veiklą Lietuvoje
pagal savo nuostatus turėtų būti atsakinga Nacionalinė Žemės tarnyba prie Žemės ūkio
ministerijos.
2. Informacinės sistemos valdymas. Šią funkciją vykdo
informacinės sistemos savininko IS
valdymo nuolatinė grupė, suformuota iš jo institucijos
darbuotojų. Pagrindinės IS valdymo grupės funkcijos yra (agentai
iš 7 pav. schemos):
3. Projektų apimamų dalykinių sričių
koordinavimas. Šią funkciją vykdo konsultacinė taryba (Lietuvos
nacionalinio atlaso IS šias funkcijas atlieka atlaso redakcinė kolegija).
Pagrindinės konsultacinės tarybos funkcijos yra:
Projekto
konsultacinė taryba turi reguliariai kartu su Projekto valdymo komanda
svarstyti pagrindinius projekto rezultatus ir tolesnį projekto
įgyvendinimo planą.
4. Kasdieninis projektų administravimas ir valdymas jų įgyvendinimo metu, kiekvienu
konkrečiu atveju atliekamas projekto
valdymo komandos, sudarytos iš projektą vykdančio padalinio
atstovų. Pagrindinės projekto valdymo komandos funkcijos yra:
Įvertinant darbo
sąnaudas pirmą kartą daromiems darbams (kai nėra
įdirbio ir informacijos pakartotiniam panaudojimui), galima teigti, kad
bendra trims pradinėms stadijoms ir korektūroms sugaištamo laiko suma
sudaro apie 40% bendrų sąnaudų, nepriklausomai nuo darbų
apimties, sudėtingumo ar kitų sąlygų. Taigi, jeigu buvo
atlikta išsami išankstinė analizė ir parengtas geras detalus
projektas, tęsiant darbus sąnaudos mažėja (pirmame etape
projektavimui skirtas laikas gali būti naudojamas produktų
kūrimui). Kita vertus, neparengus projekto iš anksto, jo elementai
pradedami derinti darbų metu, etapai persipina, jiems negalima skirti
pakankamai dėmesio ir todėl atsiranda nesuderinamumai. Tada
sąnaudos korektūroms (šiuo atveju pakeitimams, papildymams) labai
padidėja. Patirtis, įdirbis, aiškiai suvoktų ir
nusistovėjusių veiklos scenarijų laikymasis taip pat labai
pagerina priklauso darbų efektyvumą ir rezultatų kokybę
nepriklausomai nuo naudojamos techninės ir programinės įrangos,
darbų sudėtingumo ir jų pobūdžio.
Apibendrinant VU
Kartografijos centre atliktų kartografinių projektų metu
sukauptą patirtį bei statistinius duomenis apie darbų eigą,
išskiriami veiksniai, nuo kurių priklauso darbų efektyvumas. Darbo
efektyvumą galima įvertinti palyginus rezultato kokybę ir
sąnaudas jam sukurti.
Kartografinio kūrinio
kokybę nusako:
Nesigilinant į
kokybės struktūrą – tai kartografinės kvalimetrijos uždavinys –
ją galima įvertinti kaip profesionalių kūrėjų
ir užsakovų (naudotojų) pasitenkinimo lygį. Kaip rodo darbų
patirtis, svarbiausi kokybę lemiantys veiksniai (kai kūrėjai yra
profesionalūs kartografai biudžetinėje įstaigoje) yra šie:
Darbo sąnaudas galima įvertinti procentais nuo optimalių pagal tai, kiek laiko dirbama neefektyviai. Sąlygiškai jos skirstomos į dideles, vidutines, optimalias ir mažas.
Efektyvumą lemiantys
veiksniai (sėkmės faktoriai) gali būti skirstomi į tris
grupes.
1. Nekontroliuojami bet prognozuojami (rizikos) veiksniai.
2. Planuojami veiksniai.
3. Iš anksto žinomi veiksniai (apribojimai).
Svarbiausi efektyvų teorinių modelių taikymą
ribojantys veiksniai yra šie:
Reikia paminėti ir žinomus
kompiuterizuotose informacinėse sistemose įdiegtų skaitmeninių
duomenų bazių valdymo sistemų trūkumus – papildomus rizikos
faktorius.
Kuriant susijusių
žemėlapių serijas, reikia strategijos etape kiekvieno žemėlapio
sudėtingumą ir pagal tai planuoti darbus. Žemėlapio
sudėtingumo įvertinimas praktiškai yra keleto rizikos veiksnių,
nuo kurių priklauso rezultato kokybė, apibendrinimas. Jį
įvertinti ypač svarbu, kai riboja laiko terminai.
Lentelėje (8
lentelė) parodyta, kuriuos teminių žemėlapių GCM etapus
labiausiai veikia aukščiau išvardinti rizikos veiksniai. Gatavos
informacijos panaudojimas leidžia sutrumpinti įskaitmeninimo etapą, o
žinios, patirtis – projektavimo etapą.
8 lentelė. Rizikos veiksnių įtaka
darbo sąnaudoms svarbiausiuose GCM etapuose.
|
Įtaka
darbo sąnaudoms GCM etapuose |
||||
Veiksnys |
Projekta-vimo |
Vizualiza-vimo |
Įskaitme-ninimo |
Korega-vimo |
Nenuma-tytoms |
Technologinio proceso
naujumas |
|
|
|
|
|
Patikimų duomenų
šaltinių nebuvimas |
|
|
|
|
|
Standartų
nesuderinamumas |
|
|
|
|
|
Reikalavimų
neapibrėžtumas |
|
|
|
|
|
Informacijos
sudėtingumas |
|
|
|
|
|
|
nėra |
|
maža |
|
vidutinė |
|
didelė |
Kai yra visi reikiami
resursai, įsisavinta naudojama programinė įranga ir
technologiniai procesai, surinkti visi duomenys ir žinomi jų šaltiniai,
griežtai apibrėžti ir neprieštaringi reikalavimai bei nurodyti standartai,
nusistovi vidutinė sąnaudų GCM etapams struktūra,
nepriklausanti nuo žemėlapio sudėtingumo ar pobūdžio. Pradedant
naują darbų seriją, kai nėra įdirbio ir negalima
panaudoti anksčiau sukauptos informacijos, bet neriboja darbų vykdymo
terminai, optimali darbo sąnaudų žemėlapiui parengti
struktūra yra tokia (darbo sąnaudos matuotos valandomis):
Teminio žemėlapio santykinį sudėtingumą galima įvertinti pagal laiko sąnaudas svarbiausiems GCM etapams: projektavimo (atspindi teminio turinio sudėtingumą) ir kartografinio dizaino (atspindi objektų sudėtingumą). Pagal darbo sąnaudas šių etapų svarbos vidutinis santykis yra 5:3. Taigi, žemėlapio sudėtingumas skaičiuojamas kaip vidurkis S= (T*5 + O*3)/8, čia T – teminio turinio sudėtingumas; O – objektų sudėtingumas.
Teminio turinio ir
objektų sudėtingumas apibrėžiamas kaip santykinis dydis: mažas,
vidutinis arba didelis. Jis gali būti įvertinti procentais nuo
didžiausio toje sudėtingumo serijoje. Jį patogu išreikšti atitinkamai
20, 60 ir 100 procentų. Jei žemėlapiai serijose labai skiriasi,
galimi ir tarpiniai vertinimai.
9 lentelėje parodyti
svarbiausi šį sudėtingumą lemiantys veiksniai. Kitoje
lentelėje (10) parodyti galimi teminių žemėlapių
sudėtingumo vertinimai.
9 lentelė.
Teminių žemėlapių sudėtingumą lemiantys veiksniai.
Sudėtingumą
lemiantys |
Sudėtingumas |
|
veiksniai |
Teminio
turinio |
Objektų
|
Skaičius |
Teminės informacijos sluoksnių
(vaizduojamų skirtingų objektų) skaičius. |
Skaitmeninių objektų skaičius
(priklauso nuo šaltinio mastelio, generalizacijos lygio, žemėlapio
formato). |
Įvairovė |
Teminės informacijos šaltinių
įvairovė |
Grafinių objektų įvairovė. |
Neįprastumas |
Teminė sritis nauja, neištirta, reikia
papildomų konsultacijų. |
“Nepažįstami” objektai, kuriuos sudėtinga
sukurti, arba sunkai suvokiamos jų savybės. |
10 lentelė.
Teminių žemėlapių sudėtingumo įvertinimas.
Temos
sudėtingumas |
maks. |
maks. |
maks. |
vid. |
vid. |
vid. |
min. |
min. |
min. |
Objektų
sudėtingumas |
maks. |
vid. |
min. |
maks. |
vid. |
min. |
maks. |
vid. |
min. |
Bendras
sudėtingumas |
100% |
85% |
70% |
75% |
60% |
45% |
50% |
35% |
20% |
Būdingo
pavyzdžio aprašymas |
Sudėtingas
žemėlapis, pavyzdžiui, kraštovaizdžio arba istorinis |
Vidutinio
sudėtingumo teminis žemėlapis, pavyzdžiui, geologinis |
Paprastas
istorinis žemėlapis (mūšio
schema) |
Apžvalginis
geografinis, topografinis
žemėlapis |
Pramonės,
žemės ūkio žemėlapis |
Šalies,
rajono schema |
Statistinis žemėlapis |
Miesto
planas |
Reklaminis
žemėlapis, schema |
Didelės apimties ir
ilgai trunkančiam projektui, koks yra nacionalinio atlaso projektas,
būtina įvertinti ekonominius
aspektus per jo įgyvendinimo laikotarpį: investicijų
poreikį, struktūrą, projekto atnešamą ekonominę naudą, o taip pat projekto IS palaikymo kaštus ir
tęstinumą.
Yra
šios pagrindinės nuolatinių sistemos
palaikymo kaštų kategorijos:
Kadangi
Atlasas yra skirtas visai Lietuvos visuomenei, ypatingas dėmesys projekte
turėtų būti skiriamas viešinimo
veikloms. Viešųjų ryšių kampanija turi populiarinti
kartografinės informacijos naudojimą skirtingose tikslinėse
grupėse.
Turi
būti numatytos šios viešinimo priemonės:
Reikalavimų teminiams žemėlapiams sudarymas yra svarbi kartografinio projekto dalis, kurios svarba jau seniai suvokta intuityviai, jie buvo reglamentuojami sovietinėje kartografijoje, bet iš esmės formalizuoti šį procesą pradėta tik šio amžiaus pabaigoje.
Šiuo metu pastebima tendencija, nusistovėjus geografinių ir statistinių duomenų kokybės (tikslumo, išsamumo, patikimumo) standartams, vis daugiau dėmesio skirti jų vaizdavimo kokybei. 1993 metais Tarptautinė Kartografų asiociacija suformulavo tyrimų kryptį, susijusią su informacijos vizualizavimo kartografiniais ir informaciniais aspektais. Tai aktuali ir mažai ištirta problema; aišku tik tai, kad kartografinio vizualizavimo procesu dideli heterogeniškų duomenų kiekiai gali būti paversti prasminga informacija, o vėliau – žiniomis, gaunamomis ją integruojant. Transformacijos efektyvumas labai priklauso nuo to, kaip gerai yra suvokti informacijos naudotojo poreikiai.
Nuo paskutinio 20 a. dešimtmečio programų sistemų specifikacijoms parengti naudojami koncepcinio modeliavimo metodai. Koncepcinio modeliavimo esmė – semantinių objektų, vaizduojančių dalykinės srities esybes (objektus, sąvokas, idėjas) apibrėžimas bei juos siejančių ryšių nustatymas. Tai yra, informacinė sistema skaidoma į sudėtines dalis, kurių savybės analizuojamos ir per jas suvokiamos pačios sistemos savybės. Tada galima parinkti tinkamus metodus jos specifikacijai sukurti. Šią patirtį tikslinga perkelti ir į didelės apimties kartografijos kūrinių projektavimą – savo sudėtingumu ir specifika šie projektai panašūs į programų sistemas, ypač kai kalbama apie skaitmeninės kartografijos projektus. Reikalavimų nustatymo metodai yra susiję su darbo efektyvumu ir lemia konkurencijos rinkoje galimybes.
Kuriant didelę informacinę sistemą turi būti pasirinktas sistemos kūrimo "iš viršaus " (angl.: top-down) metodas – siekiant rezultato nesiorientuojama į galimus technologinius apribojimus. Taip peržengtas vienas barjeras, iki šiol smarkiai stabdęs Lietuvos kartografijos vystymąsi.
Antrasis barjeras yra tradiciškai įsigalėjęs požiūris, kad žemėlapių reikalavimų nustatymas ir rezultatų kokybės vertinimas yra išimtinai sudarytojų, autorių ar ekspertų privilegija, taip ignoruojant tikruosius informacijos adresatus. Tokiu būdu sukuriama priešinga problema, kurią iliustruoja 8 paveikslas.
33 pav. Naudotojo problema
Akivaizdu, kad reikia išlaikyti pusiausvyrą tarp paveiksle parodyto technologinio determinizmo ir mokslinio idealizmo – dviejų svarbiausių priežasčių, dėl kurių nepaisoma naudotojų poreikių. Perimant programų sistemų kūrimo patirtį, prieš pradedant naują gyvavimo ciklo stadiją turi būti parengiamos kuriamų objektų specifikacijos, o ją užbaigus, t.y., gavus konkretų tarpinį rezultatą, atlikti kokybės testai, kuriais taip pat patikrinama, ar nepažeisti patogumo naudoti principai. Tik remiantis atliktų testų rezultatais, gali būti objektyviai įvertinta produkcijos kokybė (9 pav.) Todėl reikalingas mokslinis požiūris ir studija, kaip skirtingos naudotojų grupės suvokia, priima ir interpretuoja vienu ar kitu būdu pateiktą informaciją.
34 pav. Reikalavimų inžinerijos atsižvelgiant į naudotoją modelis
Be abejo, testams parengti ir atlikti reikalingi nemaži resursai, ir ar jie bus skiriami, priklauso nuo projekto vadovų pozicijos. Atlikus testus po vienos projekto stadijos, jų tikslingumą galima būtų geriau motyvuoti.
Galima išskirti pagrindines prasmines reikalavimų grupes:
1) susiję su informacija: reikalavimai metaduomenims, nusakantys kontekstą, kuriame geografinė informacija būtų teisingai suprantama ir naudojama;
2) susiję su turiniu: ką galima ir reikia vaizduoti žemėlapiuose;
3) kartografinio kūrinio formos reikalavimai: pvz., matavimų skaičius, interaktyvumas, dinamiškumas;
4) susiję su informacijos adresatu: kokiu būdu turi būti pateikiama ir priimama vaizdinė informacija;
5) technologiniai: sistemos architektūra, technologijų teikiamų galimybių optimalus panaudojimas.
Svarbiausios priežastys, dėl kurių korektiški reikalavimai dažnai lieka neįgyvendinti yra:
a) nepakankamas reikalavimų suvokimas,
b) reikalavimų kitimas (augimas) produkto kūrimo metu.
35 pav. Atotrūkis tarp suvoktų ir realių reikalavimų
Pirmąją problemą galima efektyviai spręsti minėtais reikalavimų inžinerijos metodais. Vis dėlto nėra universalaus sprendimo, kaip maksimaliai patenkinti gerai suvoktus ir formalizuotus reikalavimus. Tai yra visos projekto valdymo optimizavimo sistemos uždavinys. Vis dėlto, net ir gerai ištyrus ir apibrėžus naudotojų reikalavimus, turint visas galimybes jiems patenkinti, neįmanoma išvengti atotrūkio tarp reikalavimų, specifikuotų kuriuo nors laiko momentu, ir naujo reikalavimų lygmens, kaip parodyta 10 paveiksle – jei sistemos gyvavimo ciklas pakankamai ilgas, per laiko tarpą, kol įgyvendinami jau apibrėžti reikalavimai, jie būna patikslinti, pakeisti, atsiranda naujų pageidavimų ir pan.
Būtina iš anksto nustatyti, kaip turi būti rengiami ir pateikiami reikalavimai teminės kartografijos leidiniui. Tam reikia remtis sistemų analize, kuri tiria taikymo srities analizės metodiką ir priemones. Atlaso specifikacija – dokumentas, aprašantis atlasą ir jo pageidaujamas savybes – parengiama atlikus atitinkamos srities analizę. Kompleksiniam atlasui tokia analizė gali būti labai sudėtinga ypač dėl to, kad reikalavimai formuluojami vienas po kito visą atlaso kūrimo laikotarpį.
Reikalavimas – tai objekto ar proceso
savybė, numatyta specifikacijoje, sutartyje, standarte ar kitame
dokumente. Skirtingai nuo neformalios nuostatos, koks turi būti sistemos
kūrimo procesų rezultatas,
reikalavimas susiejamas su kokiu nors jo įgyvendinimo laipsnio nustatymo
būdu (verifikavimu). Reikalavimas, kurio įgyvendinimo laipsnio nustatyti
negalima, neturi prasmės ir yra tik galimų konfliktų šaltinis priimant
darbą. Lentelėje parodyti reikalavimų pavyzdžiai.
3 lentelė.
Reikalavimų pavyzdžiai.
Nr |
Reikalavimas |
Patikrinimo būdas |
-- |
“Bendrojo geografinio
žemėlapio elementai vaizduojami achromatinėje spalvų
skalėje” |
Peržiūra |
-- |
“Iš kiekvieno
skaitmeninio atlaso puslapio turi būti galimas grįžimas į
titulinį puslapį “ |
Testavimas |
-- |
“Geografinių
vardų rašyba Atlase turi atitikti Valstybinės Lietuvių kalbos
komisijos patvirtinus sąrašus” |
Korektūra |
-- |
“Atlasas turi būti
informatyvus” |
Neverifikuojamas reikalavimas,
todėl nėra prasmės jį registruoti. |
Reikalavimus galima pateikti skirtingais būdais:
Pirmasis uždavinys ir
veiklos etapas, siekiant apibrėžti atlaso, kaip ir bet kokios kuriamos
sistemos, reikalavimus, yra koncepcijos
suformulavimas, t.y., atsakymas į bendriausius klausimus: kam kuriama
informacinė sistema, kaip jis atrodys ir kaip bus kuriama. Tada
formuluojamas pagrindinis sistemos kūrimo tikslas (siekis), iš kurio sprendžiama, ar tikslinga kurti informacinę
sistemą ir kokia bus gauta nauda. Siekis konkretizuojamas suskaidant
jį į strateginius tikslus, kurie turi nusakyti bendriausius informacinės
sistemos ir jos produktų struktūros ir turinio poreikius,
apibrėžti, kas, kur ir kaip naudos jų struktūrines dalis. Šios
analizės rezultatus patogu vaizduoti kontekstine diagrama, kurioje
parodoma, su kokiomis išorinėmis esybėmis kuriama sistema yra
susijusi ir kokią naudą jos gaus, sistemą sukūrus.
Strateginiai tikslai skaidomi
į Atlaso informacinės sistemos uždavinius, kuriems turi būti
konkrečiai nurodomi laukiami rezultatai, jų vertinimo būdas,
terminai. Šių uždavinių įgyvendinimo veiksmų planas – tai
informacinės sistemos naudojimo scenarijus.
Kitas etapas – sistemos
dekomponavimas į struktūrines dalis ir apibrėžimas, kokios jos
turi būti. Aukštesnio lygio struktūrinėms dalims suformuluoti
reikalavimai detalizuojam ir konkretizuojami tol, kol gauname konkrečius
vienareikšmius reikalavimus, nusakančius sąlyginai neskaidomų
sistemos objektų savybes. Tai – sistemos dekomponavimo ir reikalavimų
“nuleidimo” procesas. Bendresnį reikalavimą taikant sistemos
komponentams, jis detalizuojamas. Gali būti jungiami keli aukštesnio lygio
reikalavimai ar jie papildomi. Projektiniai reikalavimai “nuleidžiami” iki
realizacinių: jei projekto reikalavimai tik nusako, koks objektas turi
būti, realizaciniai apibrėžia, kaip jį tokį sukurti. Patikrinti,
ar kiekvienas reikalavimas turi savo šaltinį, patogu sudaryti sąryšio
matricą, kaip parodyta 4 lentelėje. Šaltinis gali būti
aukštesnio abstrakcijos lygio reikalavimai arba išoriniai – standartai,
taisyklės ir kt.
4 lentelė. Reikalavimų sąryšio matrica
Reikala- vimai |
Reikalavimai, iš kurių išvestas |
Komponentai, kuriuose lokalizuotas |
Aprobavimo būdas |
Nr 1 |
Nr 1, Nr 2,
Nr 3 |
Nr … |
vertinimas |
Nr 2 |
<dokumentas> |
… |
… |
Nr 3 |
Nr 1 |
… |
… |
… |
… |
… |
… |
Nr m |
Nr 1, Nr 15 |
… |
… |
Tai nereiškia, kad reikalavimai turi būti apibrėžti visoms struktūrinėms dalims; ypač sunku nustatyti konkrečius reikalavimus paties atlaso komponentų (žemėlapių, tekstų) turiniui. Jau vien geografinės informacijos specifika dažnai neleidžia tiksliai apibrėžti reikalavimų teminių žemėlapių objektams:
a) ji dažniausiai būna blogai struktūrizuota negeometrinių atributų požiūriu;
b) objektų priklausomumas klasėms paprastai nebūna vienareikšmis;
c) objektų savybės ir vaizdavimas priklauso nuo žemėlapio mastelio.
Ar prasminga nustatinėti formalius reikalavimus, sprendžiama kiekvienam konkrečiam objektui. Norint suformuluoti reikalavimus konkrečiam teminiam žemėlapiui, tenka atlikti jame vaizduojamos teritorijos ir dalykinės srities analizę.
Formalūs reikalavimai dokumentuojami, nurodant jų numerį, formuluotę, statusą, objektus, kuriems jie taikomi ir reikalavimų autorių. Reikalavimai gali ne tik būti formuluojami žodžiu, bet ir pateikiant etalonus, būdingų pavyzdžių rinkinius, sistemos modelį ar atlaso maketą.
Neformalūs reikalavimai
neturėtų būti registruojami specifikacijose; jiems nebent gali
būti sudarytas atskiras dokumentas, traktuojamas kaip pasiūlymas
projektavimui.
Kiekvienas dokumentuojamas reikalavimas turi būti:
Pageidautina, kad visi reikalavimai būtų identifikuojami ir susieti su konkrečiais objektais vienareikšmiškai. Tam tikslui sudaroma reikalavimų lokalizavimo matrica.
4a lentelė. Reikalavimų lokalizavimo matrica
Kompo- |
Reikalavimai sistemai |
||||||||
Nentai |
Nr 1 |
Nr 2 |
…. |
… |
… |
… |
… |
… |
Nr n |
Nr 1 |
P |
P |
P |
|
|
P |
P |
|
|
Nr 2 |
|
P |
P |
|
|
|
|
|
P |
… |
… |
… |
… |
… |
… |
… |
… |
… |
… |
Nr m |
P |
P |
|
|
|
P |
P |
|
P |
Reikalavimų
analizė yra pagrįsta tuo, kad nustatoma iš kokių
abstrakčių reikalavimų yra išvesti objektų reikalavimai ir
kokiu būdu jie gauti. Taip aptinkami nekorektiški, prieštaringi
reikalavimai. Pavyzdžiui, atskiriems Atlaso komponentams vaizdavimo
reikalavimai gali prieštarauti bendrąjam kartografinio vaizdavimo
standartui.
Reikalavimų
analizė yra sistemos konfigūracijos (komponentų ir
struktūros) valdymo proceso uždavinys. Reikalavimų nustatymo metodai
labai susiję su darbo efektyvumu ir lemia konkurencijos rinkoje galimybes.
Pagal statusą
reikalavimai yra skirstomi.
Įgyvendinimo lygmenyje
reikalavimai formalizuojami, t.y., aprašomi nustatyta tvarka. Pavyzdžiui,
atliekant žemėlapio korektūrą formuluojami reikalavimai aprašomi
seka:
<Numeris; objektas, netenkinantis reikalavimo; kritiškumo laipsnis (gali
būti neformalus: neteisinga, netikslu, negražu); pasiūlymas, kaip
reikalavimą įgyvendinti>.
Kadangi reikalavimai yra
formuluojami ir keičiami praktiškai visą sistemos gyvavimo
laiką, jie gali būti skirstomi pagal jų galiojimo terminus:
Pagal reikalavimų
orientavimą į sistemos savybes ar į jos kūrimo
būdą, reikalavimai gali būti projekto ir produkto.
Projekto reikalavimai. Tai grupė
reikalavimų, aprašančių, kokiu būdu turi būti kuriama
sistema; šie reikalavimai dažniausiai specifikuojami sutartyse.
Reikalavimai produktui (atlasui,
žemėlapiui ir pan.). Šie reikalavimai nusako pageidaujamas paties atlaso
savybes, nepriklausomai nuo to, kaip jos bus gaunamos. Šie reikalavimai apriboja
galimus projektinius sprendimus. Reikalavimai nustatomi tiriant naudotojų
poreikius, pageidavimus, galimybes. Atskiriems atlaso komponentams
reikalavimų grupes tenka išskirti
iš bendrųjų atlaso reikalavimų.
-
Korektiškumo reikalavimai.
Žemėlapiuose turi būti suderintos teminės ir bendrosios
geografinės informacijos turinys bei apimtys, mastelis ir objektų
generalizacijos lygis.
-
Tikslumo reikalavimai nusako leistinas
vaizdavimo paklaidas konkretiems žemėlapių objektams.
-
Patikimumo reikalavimai. Turi būti
nurodyti visi informacijos šaltiniai (taip užtikrinama, kad ji gauta ir
naudojama legaliu būdu), numatytos patikrinimo procedūros.
-
Išsamumo reikalavimai. Atlase pateikiama
informacija turi apimti visą vaizduojamą sritį, ne tik jos
dalį.
-
Efektyvumo reikalavimai. Turi būti
subalansuotas išsamumas ir suvokimas.
-
Unifikavimo reikalavimai nustato
standartizavimo laipsnį, būdą ir metodus.
-
Komponentų autonomiškumo reikalavimai.
Atlaso komponentus turi būti galima išleisti atskirai ar panaudoti kitame
leidinyje.
-
Keičiamumo reikalavimai. Darbo
sąnaudos pakartotinai panaudojamos informacijos atnaujinimui turi
būti kuo mažesnės.
Reikalavimai formuluojami
ne tik projektui ar konkrečiam produktui, bet ir pačiai sistemai:
t.y., kokias funkcijas ir kaip ji turi atlikti. Patogu atskirti tokias reikalavimų
grupes pagal nagrinėjamą objektą. Kiekvienu atveju yra skirtinga
dalykinė sritis, kurios analizė atliekama kuriant šį
objektą.
? Užduotys
savarankiškam darbui
Susipažinkite su Lietuvos nacionalinio atlaso kartografinės
informacinės sistemos projektu,
Baltijos regiono atlaso projektu, kitais dokumentais, kuriose aprašyti
panašūs projektai.
Pakomentuokite sistemų projektavimo
principą, kurį laikote ypač svarbiu. Pagalvokite apie
įvairių sričių pavyzdžius, iliustruojančius to
principo taikymą.
Pagalvokite apie pavyzdžius kartografinių
produktų, kurių gyvavimo ciklas yra griežtai tiesiškas
a) be lygiagrečių stadijų;
b) numatant lygiagretų kai kurių
stadijų vykdymą.
: Užduotys
praktikos darbams
Įsivaizduokite, kad informacinės
sistemos tikslas yra:
a) kasmet leisti Europos konfliktų
žemėlapį;
b) sukurti materialią bazę atlasų
leidybai įmonėje;
c) organizuoti konferencijas kartografinio
projektavimo tema.
Kiekvienu atveju:
1. Sudarykite informacinės sistemos gyvavimo
ciklo modelį, išvardinkite pagrindines jo stadijas. Paaiškinkite
kodėl pasirinktas būtent toks modelis, kokia bus vyraujanti projektavimo
paradigma.
2. Išnagrinėkite projektavimo „iš viršaus žemyn“
ir „iš apačios į viršų“ privalumus ir trūkumus.
3. Aprašykite sistemos strategijos ir
analizės stadijos veiklas, išvardinkite pagrindinius rizikos faktorius.
4. Aprašykite dalį produkto ir projekto
reikalavimų, pateikdami bent po vieną reikalavimą iš 2.5.2
skyrelyje išvardintų kategorijų, pažymėkite reikalavimo
kategoriją.
5. Išvardinkite pagrindinius sistemos
funkcionavimo metu sukuriamus rezultatus (ir produktus).
6. Numatykite pagrindinius kontrolinius taškus (vieno
produkto ar rezultato kūrimo cikle jei gyvavimo ciklo modelis spiralinis).
Paaiškinkite, kokie rezultatai ir kokiu būdu bus vertinami.
Projekto vykdymas (5 skyrius):
Aprašykite projekto duomenų bazės
struktūrą ir duomenų srautus.
Aprašykite papildomus žemėlapio komponentus.
Parenkite žemėlapio maketą.
& Rekomenduojama literatūra
lietuvių kalba:
anglų kalba:
Informacija apie
realų pasaulį yra tolydi, t.y., kiekviename taške kažkas yra. Net ir pažangiausios
šiuolaikinės technologijos neleidžia saugoti tolydžios informacijos, nes
tai reikštų begalinę duomenų apimtį. Todėl realaus
pasaulio informacija, taip pat ir vaizdinė, yra supaprastinama iki
baigtinės aibės duomenų elementų. Priklausomai nuo to, kaip
toks supaprastinimas atliekamas, sakome, kad informacija koduojama tam tikru
būdu. Geografiniai ir apskritai bet kokie grafiniai duomenys gali
būti koduojami ir saugomi pagal du pagrindinius modelius – rastrinį ir vektorinį. Kiti grafinių duomenų modeliai yra tarpiniai
tarp šių dviejų arba jų deriniai.
Rastrinis vaizdas – tai vaizdas, sudarytas iš vienas po kito
eilutėmis ir stulpeliais išdėstytų vaizdo elementų,
pakankamai mažų, kad stebėtojui jie susilietų į tolydų
vaizdą. Juos galima įsivaizduoti kaip stačiakampę
gardelę. Vienas vaizdo elementas nuo kito skiriasi tik padėtimi ir
spalva. Ekrane toks vaizdo elementas yra šviečiantis ekrano taškas, vadinamas
pikseliu (angl.: PixEl – Picture Element).
Rašaliniu spausdintuvu spausdintame vaizde vaizdo elementas yra apvalus taškas,
gaunamas spausdintuvo rašalo adatai susiliečiant su popieriumi.
Tradicinėje fotografijoje toks elementas yra emulsijos, dengiančios
fotografinę juostelę ar popierių, grūdelis. Visais atvejais informacija koduojama tuo
pačiu principu „taškas–spalva“, o vaizdo kokybė priklauso nuo to,
kokio didumo ir kaip arti vienas nuo kito yra vaizdo elementai. Ši
charakteristika vadinama rastrinio vaizdo skiriamąja
geba arba rezoliucija ir
kompiuterinėse sistemose tradiciškai matuojama vaizdo elementų („taškų“)
skaičiumi viename eilutės colyje (angl.: dpi – Dots Per Inch).
2.3
pav. Rastrinio žemėlapio segmentas: 300 dpi, 72 dpi, išdidintas tiek, kad
matytųsi jį sudarančių elementų struktūra.
Kompiuterinėje
grafikoje yra skirtingi būdai vaizdui koduoti, paverčiant jį
vaizdo elementų seka. Nuo kodavimo metodo priklauso skaitmeninio vaizdo formatas. Pagrindinis rastrinio vaizdo
formatas yra bitų žemėlapis
(angl.: BMP – Bit MaP). Tokio formato
failai atpažįstami pagal plėtinį .bmp, pavyzdžiui, zemelapis.bmp.
Bitų žemėlapyje
kiekvienam vaizdo elementui skiriamas tam tikras elektroninės atminties vienetų
– bitų skaičius, kuris saugo informaciją apie elemento
spalvą dvejetainiu kodu. Dažniausiai vienam elementui skiriama 16 arba 32
bitai, t.y., 2 arba 4 baitai. Kuo daugiau skiriama atminties vienam elementui,
tuo tikslesnę informaciją apie elemento spalvą (atspalvį)
galima saugoti.
Bitų
žemėlapis yra išsamus bet neefektyvus duomenų saugojimo metodas.
Vaizduose dažnai pasitaiko vienodos spalvos elementų grupės – linijos
ir plotai. Neracionalu kiekvienam iš šimtų vaizdo elementų,
sudarančių žalią plotą 2.3 paveikslėlyje skirti
keturis baitus saugoti tai pačiai informacijai. Todėl metodas
patobulinamas – atliekama tai, kas vadinama vaizdo suspaudimu (glaudinimu).
Paprasčiausia yra vienodų vaizdo elementų sekos pradžioje
nurodyti, kad tam tikras skaičius iš eilės einančių
elementų bus vienodi ir saugoti vienintelę spalvos reikšmę jiems
visiems. Taip sutaupoma daug atminties ir neprarandama nė kiek
pradinės informacijos. Vis dėlto skaitmeniniai vaizdai reikalauja
daug vietos, todėl nuolat ieškoma būdų, kaip dar labiau
sumažinti jų apimtį. Tą
galima padaryti tik prarandant tam tikrą dalį pradinės
informacijos. Yra sukurta įvairių glaudinimo algoritmų, kurie
leidžia pasiekti kompromisą tarp failo dydžio ir prarandamos informacijos kiekio. Aptarsime
du pagrindinius ir iš esmės skirtingus glaudinimo metodus.
Fotovaizdų glaudinimas pagrįstas ta jų savybe, kad,
nors gali būti daug spalvų ir atspalvių, ribos tarp jų yra
neryškios, persiliejančios, todėl vaizdo fragmento pikselių
grupę dažnai galima pakeisti stačiakampiu, nuspalvinant jį
pereinančiomis viena į kitą spalvomis pagal tam tikrą
schemą, parinktą taip, kad sukuriamas įspūdis
būtų kuo panašesnis į pradinį vaizdą. JPEG (angl.:
Joint Photography Experts Group) glaudinimo algoritmas yra labai efektyvus ir
išsaugo pagrindines įprasto fotografinio vaizdo savybes.
Brėžiniai ir piešiniai iš
esmės skiriasi nuo fotovaizdų – jiems būdingos plonos ryškios
linijos (kurios nutrūktų taikant JPEG glaudinimo algoritmą) ir
griežtai apibrėžtos tolygių spalvų dėmės. Tokių vaizdų glaudinimo principas
yra visiškai kitoks. GIF (angl.: Graphic Image Format) formatu išsaugotame
vaizde yra nedidelis skaičius spalvų, kurios sunumeruotos,
pavyzdžiui, jei spalvų yra 128, kiekvieno pikselio spalvai saugoti užtenka
skirti ne 4 baitus, o vos 6 bitus. Taip glaudinant vaizdą artimos spalvos
pakeičiamos viena iš riboto dažniausiai pasitaikančių
spalvų rinkinio.
– efektyvumas, pavyzdžiai
Pseudorastrinis (mozaika)
TIN ir kiti DTM
Vektorinis
Spageti
Topologija
Geografinė DB
Pagal
struktūrą
Sluoksniai
Erdvės/laiko sritys
(pavyzdžiui, topografinio žemėlapio lapai)
Pagal
prigimtį
Objektinis modelis
Tolydaus lauko modelis
Konvertavimas iš vieno į kitą (gyventojų
tankumas ŕ pseudoreljefas; reljefas ŕ
izolinijos). Lauką galima diskretizuoti, kai kurių tipų
objektus – paversti lauku.
Kol kas pasaulyje nėra vieningos geografinių (ar apskritai erdvinių) duomenų vadybos paradigmos. Aišku tik, kad nacionaliniu mastu turėtų būti apibrėžti duomenų produktai ir procesai, naudojami topografiniams duomenims sukurti. Kokybės valdymas tampa ypač svarbus kai duomenys jau galutinai surinkti į bankus ar paversti produktais. Procesuose galima identifikuoti bent kelis skirtingus agentus: duomenų gamintojas, duomenų valdytojas ir tiekėjas, perpardavėjas ar produkto su pridėtine verte kūrėjas bei naudotojas. Tradiciškai šiuos procesus valdo nacionalinės agentūros, kuriose dokumentavimo poreikis nėra stipriai išreikštas, procesų kontrolė pagrįsta tradicijomis ir gerais darbo įgūdžiais. Iš kitos pusės, naudotojai negali kontroliuoti produkcijos kokybės ir taip darosi sunku sukurti skirtingus duomenų produktus.
4. pav. Erdvinių duomenų valdymo modelis
Naujas galimybes teikia modelis, kuriame duomenų gamyba ir peržiūra yra atskirta nuo jų valdymo ( … pav.). Modelyje duomenys perduodami standartiniais protokolais (pavyzdžiui, XML, GML). Duomenų specifikacijos yra prieinamos naudotojams ir gamintojams (beje, naudotojas taip pat gali būti gamintojas, gali būti keletas gamintojų skirtingose proceso fazėse). Kokybės valdymui čia tenka esminis vaidmuo ir už jį atsakomybę prisiima vykdytojas.
Duomenų eksploatavimas (angl.: data mining) šiuo metu dažniausiai yra suprantamas kaip metodas, procesas ar algoritmo taikymas aptikti erdviniams ryšiams bei dėsningumams abstrakčiuose geografiniuose duomenyse ir juos suprantamai pavaizduoti. Taip iš pirmo žvilgsnio tarpusavyje nesusiję duomenys yra sutvarkomi taip, kad būtų atskleistas reiškinys erdvėje ir sukurtos naujos žinios. Dažnai naujų žinių generavimas iš geografinių duomenų siejamas būtent su kartografiniu vaizdu, kuris pasižymi dideliu ir dar ne iki galo suvoktu interpretavimo potencialu. Metodo tikslas yra visiškai išnaudoti turimus duomenis ir juos interpretuojant papildyti žinių bazę.
|
Neapdoroti duomenys |
apdorojimas |
|
|
Duomenų bazė ir metaduomenys |
tinkama atranka ir struktūrizavimas |
|
|
Tikslinė duomenų aibė |
gavimas ir eksploatavimas |
|
|
Eksploatavimo rezultatas |
vertinimas |
|
|
Informacija ir žinios |
generavimas |
|
|
Žinių bazė |
4.. pav. Duomenų eksploatavimo informacijai perduoti schema
Gali būti trys požiūriai į duomenų eksploatavimą ir informacijos apsikeitimą.
1. Orientuotas į technologiją (daroma tai, ką galime padaryti).
2. Orientuotas į suvokimą (daroma tai, kas turi prasmę).
3. Orientuotas į užduotis (daroma tai, ko nori naudotojas).
Pasirinkti teisingą požiūrį labai svarbu, jei iš tikrųjų siekiama sukurti naujas žinias iš turimų duomenų.
Tobulėjant geografinėms technologijoms visame
pasaulyje jaučiamas geografinių duomenų apimčių
didėjimas. Paskutiniu metu akivaizdžiai pagerėjo galimybė nuolat
atnaujinti duomenis dėl didesnio Interneto funkcionalumo. Tuo pat metu
komercinių technologijų vystymasis leidžia labai greitai perdirbti
didžiulius geografinių duomenų kiekius. Visuomenės vystymasis
privertė organizacijas ir komercines kompanijas, kurios gamina
žemėlapius ir geoduomenis, daryti tai produktyviai ir efektyviai. Tai
padidino poreikį dalintis informacija ir integruoti geoduomenų
šaltinius ir gamybos procesus, laikantis reikalavimo, kad vartotojai lengvai
rastų ir atsirinktų geoduomenis, kurių jiems reikia. Paskutiniu
metu dėl to išaugo geoerdvinės duomenų infrastruktūros
poreikis. Dažniausiai tai suprantama tiek nacionaliniame, tiek ir regioniniame
lygmenyje. Interneto vystymasis griauna geografinius apribojimus ne tik tarp
duomenų gamintojų ir naudotojų, bet ir tarp geografinių
sričių, kurioms priklauso duomenys. Europos geoerdvinių
duomenų infrastruktūros įsteigimo ir galbūt
nacionalinių erdvinių duomenų infrastruktūrų
sukūrimo kelyje iškyla politinės ir platinimo teisių problemos (http://www.megrin.org). Kol kas yra tik kelios šalys pasaulyje (tarp jų
JAV ir Kanada), kur nacionalinių geoerdvinių duomenų
infrastruktūra atrodo daugiau nei tik geri norai.
Geoerdvinių duomenų infrastruktūra – tai
ne tik fizinis duomenų perkėlimas į Internetą. U.S. Federal
Geographic Data Committee (1999) nustatė, kad tai: “...politikos,
standartų, organizavimo procedūrų, bendradarbiaujant gaminant ir
dalinantis geoduomenimis, sudarymas“. Čia kalbama apie
bendradarbiavimą vyriausybiniame, akademinės bendruomenės ir
privataus sektoriaus lygmenyje. Nacionalinių atlasų rengėjai ir
nacionalinės organizacijos gali ne tik dalyvauti nacionalinėse
geoerdvinių duomenų infrastruktūrose, bet taip pat koordinuoti
ir kai kurių komercinių kompanijų veiklą, pvz.
prižiūrėti valstybinių kelių duomenų bazę, tam
pasiūlant pažangias Interneto technologijas. Geras geoerdvinių
duomenų infrastruktūros pavyzdys- GeoConnections Canada (http://cgdi.gc.ca). Geoduomenų vartotojams toks bendradarbiavimas yra
naudingas, nes skirtingų tipų geoerdviniai duomenys gali būti
geriau integruoti ir būti aukštos kokybės. Bet didžiausias privalumas
vartotojams- pagerintas duomenų pasiekiamumas. Šiame kontekste, naujai
atsiradę taip vadinami “informacijos apdorojimo centrai” vaidins
pastebimą vaidmenį. Pvz. CEONet yra Kanados geoerdvinių
duomenų infrastruktūros informacijos apdorojimo centras (http://ceonet.cgdi.gc.ca). Informacijos apdorojimo centras gali būti
paprasčiausia Interneto svetainė, kurią galima būtų
laikyti tokia vieta, kur geoduomenų gamintojai susitinka vieni su kitais.
Čia atvaizduojama visa informacija apie geoduomenų
infrastruktūrą. Ši apibūdinančioji informacija, žinoma kaip
metaduomenys, yra pateikiama standartiniame formate, kad palengvintų
darbą vartotojui. Metaduomenys taip pat suteikia informaciją apie
informacijos kokybę. Informacijos apdorojimo centrų svetainėse
duomenys nuorodų pagalba yra sujungti su duomenų gamintojais. Jei
duomenys yra per didelės apimties arba ne skaitmeniniai, informaciją turi būti galima
įsigyti kitu būdu, susisiekus su gamintoju.
Kokį vaidmenį informacijos apdorojimo centruose
ir pačioje geoduomenų infastruktūroje vaidina žemėlapiai?
Labai svarbu yra tai, kad vartotojui reikalingi geoduomenys gali būti
pateikti žemėlapių pavidalu. Pasinaudoti žemėlapiais galima ir
kitais tikslais:
·
Žemėlapiai
naudojami kaip paieškos mechanizmas ar jo dalis;
·
Žemėlapiai
naudojami reikiamų duomenų peržiūrai prieš persisiuntimą;
Kai ieškoma geoerdvinių duomenų informacijos
apdorojimo centro svetainėje, vartotojui bus pasiūlyta pasirinkti dalyką,
laiko periodą, skalę ir geoapimtį. Tai galima padaryti surenkant
tam tikras charakteristikas ar skaičius arba pele pasirenkant
siūlomus variantus. Tačiau geoaplinką būtų lengviau
apibrėžti pele parodžius ją žemėlapyje. Techniškai įmanoma
netgi pačiam vartotojui leisti apibrėžti poligoną aplink
reikiamą teoriją (http://www2.rdm.de/).
Tokių paieškų rezultatas – svetainė gali tapti geoduomenų
peržiūrėjimo vieta. Prieš duomenų parsisiuntimą vartotojui
gali būti pasiūlyta pačioje svetainėje pamatyti duomenis
žemėlapių pavidalu. Kartais speciali programinė įranga
leidžia generuoti šiuos kartografinius vaizdus (http://www.esri.com/data/online/).
? Užduotys savarankiškam darbui
Pasiruoškite diskusijai tema
„Kartografijos ir geografijos santykis. GIS ir kartografijos santykis:
sąlyčio taškai ir skirtumai“.
Išnagrinėkite informaciją Internete apie pasirinktų šalių ar
regionų geografinės informacijos infrastruktūras, Internete
pasiekiamus žemėlapius ir atlasus. Pasiruoškite diskusijai tema
„Geografinės informacijos infrastruktūros samprata, globalumas ir regioniniai
ypatumai“
: Užduotys praktikos darbams
Projekto vykdymas (5 skyrius):
Sudarykite detalų darbo planą.
Sudarykite išsamią technologinę
schemą.
Parenkite detalią žemėlapio
specifikaciją.
Aprašykite duomenų šaltinius, pateikite
jų įvertinimą, statistiką, informaciją apie išimtis.
Sudarykite žemėlapio esybių ryšių
modelį
Parenkite eskizinį ir detalų
žemėlapio kartografinio ir geografinio pagrindo projektą.
Parenkite eskizinį ir detalų teminio
turinio projektą.
Pagal žemėlapio esybių ryšių
modelį aprašykite sutartinius ženklus.
Parenkite projektavimo etapo ataskaitą
& Rekomenduojama literatūra
lietuvių kalba:
anglų kalba:
Žemėlapis yra
komunikacijos priemonė. Kuriant žemėlapį informacija, gauta iš
aplinkos pojūčių pagalba, atrenkama ir apibendrinama
mąstymo procesais ir perduodama kalbant, rašant ar braižant. Klausydamas,
skaitydamas ar analizuodamas vaizdą kitas žmogus taip pat
pojūčiais gauna informaciją, kuri mąstymo procesais
transformuojama į žinias.
Be klasikinių komunikacijos
schemų, įdomus požiūris į kartografinį vaizdą
kaip į penkių nepriklausomų, tačiau efektyviai
sujungtų komponentų sistemą (PAMIR)[14]:
|
|
pav. 4.1 Mozaikinis žemėlapis, Madaba, Jordanija,
VI-VII a. pr. m. e.* |
|
Žemėlapio,
arba „kartografinės“ kalbos samprata pradėjo formuotis 20 a. 7–8
dešimtmetyje. Jai buvo vieta įvairiose teorinėse mokslo schemose: L. Ratajskio
(1976) kartologijos, A. Kolačny (1969) – kaip komunikacijos proceso
priemonė, Aslanikašvilio (1974)
metakartografijos – kaip modeliavimo priemonė, galų gale
Sališčevo (1982) ir Berlianto (1978) – kaip kartografinio pažinimo metodas.
Daugelis teorinės kartografijos darbų vienaip ar kitaip yra
susiję su žemėlapio kalbos problema. Aslanikašvilis teigė, kad
kartografijos kalba vystėsi lygiagrečiai su natūralia, nes
natūrali kalba nesugebėjo pakankamai efektyviai perteikti erdvės
sąvokų ir santykių. Ratajskis nagrinėjo žemėlapio
kalbos morfologiją ir sintaksę, J.Pravda (1977, 1982) –
struktūrinių šios kalbos vienetų hierarchiją, Ž. Bertenas
(1967) – grafinę semiotiką. Bočiarovas (1966) laikė, kad
svarbiausia kartografijoje yra vystyti taisyklingo žemėlapių
projektavimo ir skaitymo metodiką, o taip pat iškėlė
kartografinės informacijos perdavimo formos teorijos idėją.
Tačiau
dėl neaiškių priežasčių šiuolaikinėje kartografijoje
vis dar vyrauja metodinė paradigma,
nukreipta į tobulesnius veiklos, t.y., žemėlapių gamybos ir
naudojimo, metodus. Fundamentalioji kartografinių tyrimų pusė
tarsi lieka šešėlyje, todėl kartografija neretai laikoma grynai
taikomąja disciplina. Tokį požiūrį bandė paneigti
vienas žymesnių kartografijos teoretikų A. Liutyj savo knygoje
„Žemėlapio kalba: esmė, sistema, funkcijos.“ Nors su daugeliu knygoje
išreikštų minčių galima nesutikti, šiame skyriuje daugiausia remsimės
būtent šio autoriaus požiūriu, nes jis vienintelis tokiu mastu
išnagrinėjo žemėlapio kalbos problemą. Iki tol nebuvo vientiso
šios problemos supratimo, nors apie pačią problemą rašyta
nemažai.
Kartografinių
ženklų sistemą galima nagrinėti kaip objektyviai susiformavusią kalbą (natūralią norminę
sistemą). Alternatyvus požiūris, įsitvirtinęs
kartografijoje, teigia, kad kartografinių ženklų sistema yra dirbtinė grafinė kalba (K.
Sališčevas laikė ją formalia kalba).
Liutyj
pagrindinis kontrargumentas yra, kad šios kalbos niekas niekada
nekūrė. Galima išvesti paralelę tarp natūraliosios ir
žemėlapio kalbos: gramatikos taisyklės gaunamos analizuojant
turimų žinių lygmeniu natūralią kalbą, o ne kalba
kuriama pagal kokius nors žmonių aprašytus dėsnius[15].
Kartografijos kalba taip pat nebuvo kuriama, o jos taisyklės atskleistos
analizuojant veiklos pavyzdžiuis – žemėlapius. Mechanizmas, kuris leidžia
praktinius pavyzdžius sujungti į funkcionuojančią ir
evoliucionuojančią sistemą, kuri leidžia tiems pavyzdžiams
išlikti, labai panašus į užsienio kalbos mokymo, naudojant
paveikslėlius, mechanizmą. Juk taisyklės, kaip sudaryti,
skaityti ir suprasti žemėlapį, iliustruojamos pavyzdžiais. Be to,
žmonės, apytikriai žinantys taisykles, gali skaityti ir suprasti
žemėlapius, sudarytus visai kitose šalyse ir kultūrose. Tai rodo
žemėlapio kalbos, kaip objektyvaus fenomeno, egzistavimą.
Išskyrus šį
fenomeną, galima ištrūkti iš užburto rato apibrėžiant
kartografijos objektą: kartografija tiria bet kokius reiškinius, kurie yra
pavaizduojami kartografiškai; o žemėlapiuose vaizduojama tai, kas
pažįstama kartografijos metodais. Žemėlapio kalba tuo tarpu apima
tai, kas yra bendra visiems be išimties žemėlapiams.
Žemėlapiai
saugo ir perduoda informaciją. Jie yra socialinio patirties perdavimo
mechanizmo dalis. Informacijos nešėjai yra mokantys individai ir patys žemėlapiai.
Galime skaityti ir suprasti net labai
seniai sudarytus žemėlapius (nors senovės kartografai
galėtų nesuprasti dabartinių žemėlapių). Taigi,
žemėlapio kalba vystėsi kolektyviai ir jai galioja paveldimumo
dėsniai. Paveldimumas dažnai lydimas mutacijų, kurios yra aiškiai
išreikštos žemėlapio kalbos raidoje: objektai ir taisyklės
konstruojami, vertinami, atgalinio ryšio būdu koreguojamos taisyklės.
Kartografijoje kalbos mutacijos greičiausiai yra kryptingesnės ir
naudingesnės, negu
natūraliųjų kalbų. Retrospektyvinė
žemėlapių analizė gali padėti sudaryti vienos ar kitos
epochos pasaulio koncepcinius modelius.
Liutyj
suformulavo ir žemėlapio kalbos apibrėžimą.
Žemėlapio kalba – tai dinaminė subjektų veiklos
pavyzdžių sistema, realizuojama ir besivystanti jos reguliuojamos veiklos
subjektų veiksmais; išsaugoma, atkuriama ir perduodama tarp subjektų
mokymosi, mėgdžiojimo ir kopijavimo būdu.
Vienintelis
nenatūralumo elementas žemėlapio kalboje yra tai, kad ja naudotis
neužtenka vien žmogaus kūno, o reikalingos specialios priemonės.
Galima išvesti net
paralelę tarp žemėlapio ir natūralios, šnekamosios, kalbos, nors
vaizdinės informacijos apdorojimo smegenyse procesai nėra iki galo
ištirti. Tačiau, be aprašymo, nėra kito būdo patikrinti, kokia
informacija gaunama analizuojant žemėlapį (net ir mokant piešti,
perteikiamas tik analogiškas vaizdas, o ne apibendrinimai).
3.1 lentelė.
Žemėlapio kalbos organizaciniai lygmenys (pagal P. Neytchev[16])
Lygmuo |
Žemėlapyje |
Atitikmuo
kalboje |
Taisyklės |
Informacija |
Pagrindinis ženklas |
Kartografinis ženklas |
Žodis |
Semantikos (grafiniai kintamieji) |
Elementari |
Sudėtingas ženklas |
Kartosintagma, susieta ženklų grupė |
Sintagma (frazė, sakinys) |
Sintaksės |
Įspūdžio fragmentas |
Ženklų kompleksas |
Žemėlapis |
Komunikata |
Stilistikos (funkciniai stiliai apibrėžiami žemėlapio ar atlaso pobūdžio) |
Visas įspūdis |
Kompleksų serija |
Žemėlapių serija |
… |
… |
Įspūdžių serija |
Žodyną ir gramatiką atitinka kartografinių ženklų sistemos, o kūriniai – „tekstai“ – yra žemėlapiai, kurie gali būti interpretuoti, t.y., „išversti“ į kitas kalbas. Tokiu būdu žemėlapio kalba visiškai natūralu laikyti žemėlapio ženklų sistemą.
Kartografinė ženklų sistema – tai dinamiška norminė sistema, kurios elementai (ženklai) gali žymėti objektus atsietai nuo pačių objektų, t.y., denotatyviniu lygmeniu.
Nors analogija
yra akivaizdi, vis dėlto negalima tapatinti žemėlapio kalbos
struktūros su jokia natūralia kalba. Žemėlapio kalbą galima
aprašyti natūralia kalba, bet ne atvirkščiai. Jei natūralios
kalbos pranešimai pasižymi kategorijų įvairove, žemėlapio
kalboje aiškios dvi pagrindinės kategorijos – informacija apie vietą
ir apie substanciją; natūralios kalbos segmentai išdėstomi
tiesiškai ir sutvarkomi laiko ašyje, o žemėlapio kalbos segmentai
išdėstomi dvimatėje erdvėje; natūralioje kalboje
išsireiškimai tik diskretūs, tuo tarpu žemėlapyje jie gali būti
tolydūs ir kt.(Schlichtmann, 1982).
Semiotinėje
ženklų sistemų diferenciacijos schemoje (pav.) pagal ženklų
simboliškumo lygmenį kartografinė ženklų sistema užima 7–9 pozicijas.
Ji apima visą spektrą semiotinių santykių –
sintaktiką, semantiką ir pragmatiką bei paklūsta
bendriesiems semiotikos dėsniams.
Apimama sfera |
|
|
Sistemos
pobūdis |
Žmogus,
visuomenė |
|
10 |
Abstrakčios semiotinės sistemos |
|
9 |
Kalba (struktūrinis lygmuo) |
|
|
8 |
Kalba (denotatyvinis lygmuo) |
|
|
7 |
Neišreikštinis lygmuo / kalba |
|
|
6 |
Neišreikštinis lygmuo / materiali kultūra |
|
|
5 |
Fiziniai veiksmai |
|
|
|
4 |
Instinktyvus elgesys |
Gyvoji gamta |
|
3 |
Fiziologiniai ryšiai |
|
|
2 |
Tropizmas |
Negyvoji gamta |
|
1 |
Vidinė būsena / atspindys |
pav. 4.3
Semiotinė ženklų sistemų skalė (pagal J.
Stepanovą, 1971)
Liutyj išskiria šias pagrindines žemėlapio kalbos tyrimo problemas:
Kartografinio
dizaino estetiką ir efektyvumą tyrę mokslininkai taip pat nagrinėjo
"kartografinės kalbos" sampratą, daugiausiai semiotinį
jos aspektą. Konstrukciniai žemėlapio kalbos elementai išsiveržė
iš grafikos (Cleveland, 1993) rėmų: garsas (Krygier, 1994) ir kiti
pojūčiai taip pat tampa kartografinės informacijos suvokimo
priemonėmis. Dažnai naujose priemonėse slypi nauji semiotiniai
ryšiai.
Įdomu tai, kad apskritai atsiranda
tendencija nuo nelingvistinių mokslų pereiti prie įvairių
kalbų (genetinio kodo, dailės, muzikos, programavimo ir pan.). Paveiksluose
žemiau parodyti du tokių “kalbų” tekstai – P.Mondriano abstraktus
kūrinys, kuriame linijoms ir spalvoms priskirtos simbolinės
reikšmės bei tekstas (programos kodas) formalia kalba. Tuo tarpu nuo
lingvistų atsiskiria semiotikai, kurie nagrinėja apskritai bet kokias
ženklų sistemas.
|
Count:=1 Selection.MoveRight Unit:=wdCharacter,
Count:=1 Extend:=wdExtend With Options .DefaultBorderLineStyle =
wdLineStyleSingle .DefaultBorderLineWidth =
wdLineWidth300pt .DefaultBorderColor = wdColorRed End With Selection.EndKey Unit:=wdLine Selection.TypeText Text:=" " ActiveDocument.Tables.Add
Range:=Selection.Range, NumRows:=2, NumColumns:= _5,
DefaultTableBehavior:=wdWord9TableBehavior, |
pav. 4.4
Grafinė kalba – P.
Mondriano „Kompozicija Nr.2“ |
pav. 4.5 Formali kalba
– kodas programavimo kalba Visual Basic. |
Language can be classified in a number of
ways.
Pabaigti
Požiūris į žemėlapio
kalbą lemia jos naudojimą perduodant informaciją
žemėlapiais ir tuo pačiu – susijusių kartografijos mokslo
tyrimų kryptis. Laikant žemėlapio kalbą dirbtine, formalia
struktūra, didžiausias dėmesys skiriamas vizualizavimo standartams ir
automatinėms priemonėms, t.y., gatavų komponentų
konstravimui. Žiūrint į žemėlapio kalbą kaip į
objektyviai egzistuojantį fenomeną, prilygstantį natūraliai
kalbai, išryškėja žmogaus suvokimo ir pažinimo tyrimų svarba.
Reikia pabrėžti šiuos žemėlapio
kalbos ypatumus:
Vertimo
procesas.
Nagrinėdami pavyzdžius aukščiau (pav. 3.1 ir pav. 3.2 pav.) pastebime, kad nepaisant didžiulių skirtumų tarp šių dviejų kartografinių vaizdų vis dėlto sugebame juos „skaityti“ ir interpretuoti. Žinoma, teisinga interpretacija priklauso nuo naudotojo žinių apie tai, kokie geografiniai objektai gali būti pavaizduoti žemėlapyje (salos, miestai, jūrų srovės ir kt.) bei kokie yra atitinkamų objektų vaizdavimo būdai kiekviename žemėlapio kalbos poaibyje (paveikslėlis, linija, vytelė, kriauklė). Laikant, kad naudotojas tokias pagrindines žinias turi, galime kalbėti apie žemėlapio vertimą iš vieno žemėlapio kalbos poaibio į kitą. Blogiausiu atveju tenka poaibį, į kurį verčiama, papildyti geografiniais objektais, kurių jame nebuvo, ir sukurti ženklus jiems vaizduoti naudojant to poaibio vaizdavimo pagrindines priemones ir taisykles.
Žemėlapis kuriamas tam, kad jį
skaitytų ir interpretuotų žmonės. Kartografas turi
nuspręsti, kaip bus atliekamos
įvairios žemėlapio skaitymo operacijos, surinkti reikalingą
informaciją, ją struktūrizuoti, o po to perteikti
(transkribuoti) tokia forma, kad kiek įmanoma lengvesnės ir
patogesnės būtų numatomos žemėlapio skaitymo operacijos.
Tai yra, reikia identifikuoti transkripcijos problemą (ką vaizduoti),
rasti sprendimus ir atsižvelgti į apribojimus. Tiesiogiai išreikšti,
suformuluoti uždavinius, jų sprendimus ir apribojimus yra taikomosios
kartosemiotikos uždavinys.
Tik nedaugelis
teminės kartografijos vizualizavimo problemų buvo rimtai spręstos, be to, jų
sprendimai yra išsklaidyti įvairioje literatūroje. Keista, bet
praktiškai nėra sistemingų veikalų, kur tokie sprendimai
būtų sukaupti ir apibendrinti. Viena iš priežasčių gali
būti tai, kad tyrimų sritis yra tokia plati, kad joje lengva prarasti
orientaciją.
2002 m. Kanados
kartografas profesorius H. Schlichtmann[17]
pasiūlė teorinį karkasą, apimantį pagrindines
vizualizavimo problemas (transkripcijos tikslus). Pirmasis skirstymas sudarytas
pagal tris žemėlapio ženklų sistemos funkcijas: nurodymo, išaiškinimo
ir akcentavimo. Taigi, trys pagrindiniai vizualizavimo tikslai yra:
1.
Perteikti informaciją.
2.
Išlaikyti kartografinį
vaizdą aiškų, neišsklaidant dėmesio, jei to galima išvengti.
3.
Išryškinti esminius elementus,
atkreipiant į juos naudotojo dėmesį.
Aiškumo išsaugojimas ir akcentavimas yra
paprasti tikslai. Informacijos perteikimas gali būti apytikriai
išskaidytas pagal vizualizavimo tikslus, t.y., kokius procesus siekiama
palengvinti:
1)
atskirų esybių ir
jų tipų identifikavimas;
2)
esybių aibių
(skirtingų tipų ir sudėtingų esybių) atpažinimas ir
analizė (čia svarbūs klausimai "skiriasi nuo",
"svarbesnis už" ir pan. );
3)
hierarchinių
struktūrų atpažinimas;
4)
operacijos su kiekybiniais
rodikliais (tai palyginti išsamiai nagrinėta tema);
5)
kombinacinių
reiškinių atpažinimas;
6)
naujos informacijos gavimas
skaitant esybių grupes įvairiose vietose;
7)
informacijos apei erdvinį
pasiskirstymą gavimas (vienas svarbiausių tikslų geografijoje);
8)
iliuzijų kūrimas
(pavyzdžiui, reljefo).
Atsižvelgiant į išvardintus punktus,
galima žymiai pagerinti kartografinio vaizdo kokybę, kai kitos
sąlygos vienodos. Būdingi veiksniai, determinuojantys vaizdavimą
yra:
1)
vietų išsidėstymas
erdvėje;
2)
plano geometrija;
3)
informacijos diferenciacija;
4)
ženklų koncentracija ir
jos homogeniškumas;
5)
išraiškos būdai (priklauso
nuo informacijos kilmės ir specifikos – abstraktūs, vaizdūs,
tekstiniai);
6)
grafinių priemonių
prieinamumas;
7)
skaičius esybių,
konkuruojančių dėl dėmesio.
Geovizualizavimas – tai disciplina, integruojanti kompiuterių mokslo, vaizdų
analizės, kartografijos, informacijos vizualizavimo, duomenų
analizės ir GIS požiūrius. Tikslas yra sukurti teoriją, metodus
ir priemones GI vizualiniam suvokimui, analizei, sintezei ir pateikimui.
Žmogaus regėjimas ir smegenys yra labai efektyvi priemonė
matomiems heterogeniškiems duomenims paversti struktūrizuota informacija,
o vėliau ir žiniomis. Informacijos apie pasaulį vizualizavimas nuo
seno buvo kartografų uždavinys (vaizdavimas tai ne tas pats, kas
vizualizavimas, "vaizdas" tik metafora, bet nebūtinai yra
grafinė išraiška, tai gali būti skaičių eilutė).
Žemėlapiai, kaip sistemingos abstrakcijos, ištisus amžius buvo efektyvi
geografinės informacijos vaizdavimo priemonė, dabar juos išstumia
skaitmeninės duomenų bazės. Žemėlapio metafora gali būti
pritaikyta ir informacijai, kuri nėra siusieta su Žemės paviršiumi ar
apskritai ne vaizdinė.
Paskutinį 20 a. dešimtmetį vizualizavimo priemonės ir metodai sparčiai vystėsi. Susiformavo net Informacijos vizualizavimo disciplina, kuri ypač akcentuoja neskaitinės informacijos vizualizavimo problemą. Geografinių duomenų vizualizavimo potencialas dar neišnaudotas, nes geografinis susiejimas yra fundamentalus metodas, leidžiantis susieti skirtingų sričių ir tipų duomenis, kuriems peržiūrėti turėtų būti sukuriami "langai" į sudėtingus reiškinius, virtualios aplinkos ar scenų serijos pavidalo.
Pagrindinis pasikeitimas kartografiniame vizualizavime yra tai, kad žemėlapius tapo palyginti lengva gaminti, platinti, be to, jie jau neapsiriboja dviem matavimais. Žemėlapis jau gali būti ne tik vaizdas, bet ir sudėtingas interfeisas geografinių duomenų resursams naudoti. Persiorientuojama nuo statiškų vaizdų ir gerai apibrėžtų uždavinių, susijusių daugiausia su kiekybine analize, prie visiškai priešingų – greitai ir intensyviai kintančių vaizdų ir netiksliai formuluojamų kokybinio vertinimo, prognozavimo uždavinių:
1) atsiranda nauji vaizduojami objektai,
2) nauji vaizdavimo metodai,
3) poreikis juos suprasti – nauja kartosemiotika.
Nauji vaizdavimo metodai tinka ir labai didelėms aibėms duomenų, kurios yra nevienalytės, turi 3 ir daugiau matavimų ir pan. Tokie metodai yra interaktyvumas, animacija, hipernuorodos, virtualios aplinkos ir dinamiškas objektų elgesys. Nevizualiniai elementai darosi vis svarbesni, pavyzdžiui, reaktyviose legendose.
Svarbu suprasti naujas technologijas, kuriomis perteikiama kartografinė informacija (Internetas, mobilių įrenginių WAP, animacija, garsas ir pan.). Taip pat reikia numatyti ir naujo tipo žemėlapių naudojimo scenarijus.
Apskritai, formuojasi tokie “šiuolaikinio” žemėlapio prioritetai:
1) tai vizualus, o ne kokio nors kito kito tipo atvaizdas;
2) jis orientuotas į specifinę naudotojų grupę (ne skirtas abstrakčiam naudotojui);
3) interaktyvus (naudotojas gali juo manipuliuoti).
Interaktyvumas ir dinamika – tai du svarbiausi naujosios kartografijos akcentai. Vizualizavimo metodai, leidžiantys panaudoti abi šias savybes, gali labai stipriai skatinti pusiau sąmoningą struktūrų paiešką geografinėje informacijoje, stimuliuoti edvinį mąstymą.
Dabar žinomi vizualizavimo metodai mažai susiję su unikaliomis geografinių duomenų ypatybėmis: jie struktūrizuoti trijuose ar keturiuose erdvės-laiko matmenyse, tačiau yra sunkiai struktūrizuojami pagal neerdvinius atributus. Juos komplikuoja ir mastelio problema: jei reiškinio vaizdavimas priklauso nuo geografinio mastelio, reikia ir duomenis apie jį rinkti skirtingais masteliais, tada esybės ir jų semantinė struktūra gali labai skirtis.
Pagrindinės dar neišspręstos vizualizavimo problemos yra šios.
1. Geografinės informacijos vaizdavimo teorija ir formalūs metodai. Egzistuojanti teorija neapima virtualios realybės, multimodalinių ženklų ir lankstaus interaktyvumo.
2. Vystymas naujų vaizdavimo formų, kurios skatintų geoerdvinių reiškinių suvokimą, naudojantis visais technologiniais pasiekimais, įskaitant nevizualinius suvokimo kanalus.
3. Adaptuoti vizualizavimo metodus taip, kad būtų galima atsižvelgti į besikeičiančią esybių prigimtį – daug matavimų, sudėtingus semantinius ryšius, nevienodai aiškius ir kintančius laike duomenis.
4. Adaptuoti vizualizavimo metodus didėjančiam užduočių skaičiui ir įvairovei. Sudaryti geovizualizavimo uždavinių tipologiją.
5. Adaptuoti vizualizavimo metodus nešiojamiems kompiuteriams, mobiliems įrenginiams, daugeliui naudotojų ir pan.
Skaitmeninių žemėlapių naudotojo sąsajos reikalavimai ir
svarbiausios su ja susijusios tyrimų kryptys taip pat nuolat keičiasi, išnaudodami naujų technologijų
teikiamas galimybes. Šiuo metu tokios tyrimų kryptys yra:
1. Naudojant naujos įrangos potencialą (VR aplinkas, tiesioginės sąveikos priemones ir kt.) skatinti kūrybinį mąstymą.
2. Skatinti "skaitmeninės Žemės" (Digital Earth)[18] supratimą, darbą su dideliais kiekiais informacijos vienu metu, automatizuoti loginių struktūrų paiešką, žmogui paliekant spręsti, ar tos struktūros prasmingos.
3. Gerinti žemėlapių vaizdų grafinę kokybę ir pritaikyti juos naudotojų poreikiams, kurti metodus grupiniam darbui su vaizdais.
Galima pastebėti tendenciją keisti geovizualizavimo paradigmą, kuri pagrįsta abstrakcijos svarba analizei. Naujos technologijos skatina orientaciją į realizmą, laiko procesų ir trijų matavimų vaizdavimą, taip atsiribojant nuo teorinių problemų. Tačiau kartografijos moksle ir toliau turėtų dominuoti ne technologinė, o kartografinė paradigma, kuri apibūdina žemėlapį kaip komunikacinį modelį, naudojantį abstrakcijas ir skirtą perduoti pranešimus naudotojams. Ją tik reiktų modifikuoti taip, kad į problemų ratą būtų įtrauktas erdvinio mąstymo tyrimas tais aspektais, kurie tampa aktualūs vystantis naujoms technologijoms.
Animuoti vaizdai – tai tokie vaizdai, kurie tolydžiai keičiasi
savaime, arba valdomi naudotojo.
Paprasčiausia animacijos forma, kai naudotojas gali tik stebėti,
labai dažnai naudojama (video). Kartografijoje tokiu būdu natūralu
vaizduoti temporalinius duomenis, taikant laiko mastelį, kaip ir
realybėje. Teoriškai laikoma, kad žmogaus pojūčių sistema
yra labiau pritaikyta suvokti judėjimui, net yra specialūs
judėjimo sensoriai. Vis dėlto kartografijoje animacija kol kas
naudojama labai ribotai. Jos galimybė paminėta apie 1970 metus, bet
rimtai analizuoti pradėta tik
paskutinius keletą metų.
Žemėlapius suvokiame kaip dinaminius todėl, kad juose vyksta pokyčiai – padėties ir neerdvinių atributų. Laikas taip pat yra atributas, įgyjantis reikšmes iš sutvarkytos aibės. Lentelėje parodyta, kaip temporaliniai (laiko) atributai (pagal Ormeling, DiBiase, MacEachren) papildo grafinių atributų aibę. Matyti, kad tai – tik laiko informacijos sisteminimo pradžia, kuri atskleidžia, kaip sunku (o greičiausiai net neįmanoma) laiko atributus apibrėžti pagal tą pačią schemą, kaip statiškus atributus.
3.2 lentelė. Grafinių objektų atributų taikymas vaizdavimui
Atributai |
Kokybiniai |
Kiekybiniai (intervalas,
santykis) |
||
Vardiniai |
Ordinaliniai |
|||
Asociatyvūs |
Selektyvūs |
|||
Grafiniai |
|
ü |
ü |
ü |
Dydis |
|
(ü) |
ü |
|
Spalva
(intensyvumas) |
ü |
ü |
ü |
|
Tekstūra |
ü |
ü |
|
|
Spalva (tonas) |
ü |
ü |
|
|
Orientacija |
ü |
|
|
|
Forma |
|
|
|
|
Laiko |
|
|
|
|
Rodymo data |
ü |
|
|
|
Trukmė |
|
|
üüü |
üü |
Dažnumas |
üü |
ü |
üü |
|
Nuoseklumas |
? |
? |
? |
|
Pokyčio
dydis |
|
|
üüü |
ü |
Sinchroniškumas |
? |
? |
? |
? |
Variacijos laike (Shepherd, 1995) kyla iš
Laiko atributai kintamieji gali būti panaudoti ir ne laiko reiškiniams vaizduoti, pavyzdžiui, parodant kokio nors parametro kitimą skalėje "mažai"–"daug", "skrendant" virš apžvelgiamo lauko.
Galimi pokyčiai laike suklasifikuoti 3.2 paveiksle (Hayward, 1984).
|
|
|
|
|
|
|
|
3.2 pav. Objektų pokyčiai
Interaktyvumas – naudotojo sąveika su žemėlapio objektais – išplečia animacijos teikiamas galimybes. Laikoma, kad kartografinė animacija geriausiai panaudojama, kai objektų judėjimą galima visiškai kontroliuoti ir yra numatytos alternatyvos.
Interaktyvūs teminės kartografijos paketai yra laisvai prieinami Internete: Cdv (J. Dykes, http://www.soi.city.ac.uk/~jad7/cdv/ ), Descartes (G. ir N. Andrienko, http://ais.gmd.de/and/java/iris/), GeoVista (A. MacEachren, http://www.geovistastudio.psu.edu/jsp/index.jsp).
Ar tikrai kartografinės animacijos efektyvios? Ar jos padeda erdvės-laiko struktūras atpažini greičiau ir tiksliau, negu statiški žemėlapiai? Tyrimų rezultatai nėra vienareikšmiai, nors apskritai animacijos nauda nėra paneigta. Yra bent viena studija (J. Morrison), kur geografinių duomenų animacija laikoma mažiau efektyvia už statišką žemėlapį, bet šie rezultatai gauti neinteraktyviai animacijai. Erdvinės dedukcijos (ji nesunkiai atliekama statiškų žemėlapių serijai) galimybės dar tik tiriamos.
Animacijos kokybę įtakoja daug veiksnių: mikrožingsnių dydis, interpoliavimo tarp kadrų metodas, simbolika, vaizduojamo reiškinio prigimtis, taikymo sritis ir kt. Informacijos apie animacijos kognityvinius modelius galima rasti:
http://www.ncgia.ucsb.edu/Publications/Varenius_Reports/Cognitive_Models.pdf .
Idėja apie virtualias aplinkas iškilo apie 1990 metus. Šiuo metu populiarūs programų paketai (GIS) turi realistinius trimatės kartografijos modulius (ArcView 3D Analyst, ERDAS Imagine Virtual GIS) ir šimtai programų yra sukurta išimtinai trimačiam geovizualizavimui[19].
Virtualios aplinkos gali vaizduoti materialius arba statistinius pasaulius. Antrasis atvejis yra net svarbesnis, kadangi galima parodyti apskritai "nematomą" reiškinį metodais, kurie neprieinami naudojant tik dvimačius vaizdus.
Yra 4 svarbūs faktoriai (4 "I"), pagal kuriuos vertinamos virtualios sistemos:
1. Įtraukimas (angl.: immersion)
2. Interaktyvumas
1. Informacinis intensyvumas
2. Inteligentiškumas (objektų).
Įtraukimas – tai psichologinė būsena, kai žmogus save suvokia apsuptu virtualios realybės, itrauktu į jos aplinką ir sąveikaujančiu su ja. Įprasti CRT displėjai mažai pasižymi šia savybe, CAVE sistemos – labai stipriai.
Gerai tai, kad tokios sistemos yra artimos realiam pasauliui, todėl jose galima naudoti susiformavusias realaus pasaulio pažinimo strategijas. Be to, mažai trukdo aplinka už sistemos ribų.
Kontrargumentas VR sistemoms yra toks: pasaulis perdaug sudėtingas, kad būtų pažintas iš karto, kartografija tam ir sukurta, kad jį supaprastintų. Abstrakcija ir atstumas tarp žmogaus ir vaizdo yra būtinas tam, kad galėtume tą vaizdą suvokti ir priimti.
JAV buvo atliktas eksperimentas lyginant CRT ir ant galvos uždedamą displėjų. Pastebėta, kad nors antruoju atveju keliai virtualiame mieste randami greičiau, jie nėra trumpesni negu pirmuoju.
Interaktyvumas. Tai funkcijos, skirtos navigacijai ir orientavimuisi virtualioje erdvėje pagerinti, ypač didelėse virtualiose aplinkose. Jos labai susijusios su naudotojų psichologijos tyrimais. Apskritai, kartografijos uždavinys plečiamas: kelio radimas-Žemės paviršiaus suvokimas-nežinomos informacijos paieška ir žinių konstrukcija. Bet ir navigacija gali būti komplikuota.
Vienas iš sprendimų – pagdalinti virtualią erdvę į sektorius, kurie sužymimi spalvomis, o kiekviename išoriniame sektoriuje yra "rodyklės" į centrą.
Kita problema – interaktyvumo apimtis, t.y., kiek objektų naudotojas gali pasirinkti ar keisti. Įprastos funkcijos yra vaizdo fokuso perkėlimas ir spalvų pasirinkimas. Yra sukurtos ir formalios interaktyvumo analizės bei projektavimo metodikos[20].
Informacinis intensyvumas. Jo samprata dažniausiai siejama su detalumo lygmenimis, kuriuose taikomos įprastos generalizavimo taisyklės. Tačiau jų tinkamumas nebuvo rimtai testuotas.
Inteligentiški ("protingi") objektai. Jie turi padėti naudotojams interpretuoti geografines virtualias aplinkas. Tokie objektai, dar vadinami agentais, gali turėti avatarų pavidalą ir teikia pagalbą mokantis, orientuojantis, gaunant informaciją.
Agentai gali būti panaudoti ir elgesiui modeliuoti. Jei tikri naudotojai virtualioje aplinkoje "seka" agentu, jis tinka ir minios elgesiui modeliuoti.
Vystantis kartografijai kaip mokslui, vis didesnę reikšmę įgauna naujos reiškinių vaizdavimo priemonės: dinamika (animacija ir interaktyvumas), trimačiai ir net virtualios realybės (VR) modeliai. Jie daugiausia siejami su specifinėmis perdavimo priemonėmis ir technine įranga. Nauji metodai leidžia parodyti, pavyzdžiui, kaip keičiasi ežero vandens temperatūra per metus, stebėti reiškinį ir į jį "įsijausti" –tai ypač aktualu mokymui. Jei žemėlapiai paprastai yra dvimačiai ir jiems analizuoti naudojamas regėjimas, tai naujuose geovizualizavimo metoduose trys matavimai yra norma, be to, galima naudoti ir kitus pojūčius – klausą, lytėjimą[21], vestibiuliarinį ir kt. Interaktyvumas taip pat nebuvo būdingas tradiciniams vizualizavimo metodams.
Šie metodai realizuojami naujose techninėse platformose (pavyzdžiui, CAVE[22]), kurios kol kas labai brangios (CAVE sistema kainuoja apie 1 mln. dolerių). Tai gerokai stabdo jų diegimą – pirkdami tokią brangią įrangą naudotojai tikisi didelio efektyvumo, kuris kol kas nėra įrodytas, nors virtualios realybės sistemos vis plačiau naudojamos specialiose laboratorijose, kurios vykdo įvairius užsakymus. Pavyzdžiui, Fraunhoferio Intelektualios analizės ir informacinių sistemų instituto[23] virtualios realybės laboratorijoje verslo įmonių užsakymu vystomas geologinių duomenų analizės modelis, labai efektyvus naudingųjų iškasenų žvalgybos, gręžinių planavimo uždaviniams spręsti. Modelyje papildytos (angl.: augmented) realybės (AR) technologijos leidžia naudotojui “vaikščioti” trimačiame geologinės informacijos masyve, įvairiais kampais ir masteliais apžiūrėti sluoksnius, tarsi tai būtų realūs nuogulų sluoksniai (virtuali realybė), o taip pat matyti įvairias charakteristikas (pavadinimą, tankį), žymėti gręžinių ar vamzdynų trasų taškus, t.y., matyti modelyje informaciją, kuri realiame pasaulyje negalėtų būti matoma (virtualios realybės papildymas vizualizuota abstrakčia informacija). Puikiu visiems žinomu papildytos realybės atitikmeniu dvimatėje erdvėje galima laikyti Google Earth (http://earth.google.com) aplinką, kurioje galima norimu greičiu ir norimame aukštyje “skraidyti” virš Žemės paviršiaus ir matyti ne tik realius objektus (palydovinę nuotrauką) bet ir abstrakčią informaciją (miestų, gatvių pavadinimus. Toks metodas, kai sujungiama virtuali ir tikra aplinka, yra labai perspektyvus geografinio pažinimo metodas, savo esme mažai besiskiriantis nuo kartografijos
.
pav. 4.6 Papildytos realybės dvimatis pavyzdys (Google Earth interaktyvios aplinkos kadrai)
Yra ir kitų problemų, susijusių su vizualizavimo sistemų kūrimu, kurios sprendžiamos pažinimo tyrimais teorinėje plotmėje (kokia turi būti sąsaja, naudojami simboliai) ir taikant naudojamumo inžinerijos metodus programų sistemų analizei bei jų funkcionalumui didinti.
Svarbiausia problema yra išsiaiškinti, ar naudojamos sąsajos priemonės efektyvios, kas lemia geovizualizavimo, kaip erdvės-laiko procesų suvokimo priemonės efektyvumą ar nesėkmę, ir apskritai kaip žmogus reaguoja į virtualią realybę, ar sugebės suvokti siūlomą informacijos tankį ir pan. beje, neužtenka perteikti realaus reiškinio vaizdą, reikia parodyti ir jo parametrus, pavyzdžiui, uragano vėjo kryptį, greitį, temperatūrą. Tai galima pasiekti tik naudojant abstrakčius vizualinius simbolius. Vaizdas interpretuojamas teisingai tik tada, kai jo forma ir interaktyvumas intuityviai atitinka erdvinės informacijos struktūrizavimo schemas (kognityvines schemas). Siekiama išvystyti pažinimo teoriją VR ir AR palaikyti ir naudoti bei apibrėžti kontekstą, kuriame šis metodas turi privalumų (mokslas, mokymas, sprendimų priėmimas, reklama…).
Bet kritinis dalykas kalbant apie dinaminius ar trimačius vaizdus yra naudotojo metafora[24]. 1993 metais GIS sistemose įsigalėjo "perdengimo" (angl.: overlay) metafora, atitinkanti tradicinį žemėlapių perdengimą ant šviesos stalo. Trimatės erdvės-laiko reiškiniams perteikti kuriamos naujos metaforos, pavyzdžiui, "laikrodžiai" arba laiko skalės navigacijai cikliniuose ar tiesiniuose laiko procesuose, "skraidanti lėkštė" trimačių modelių peržiūrai, "lupa" (angl.: Magic Lens) išdidinimui norimoje vietoje, be to, jau neblogai žinomi "gidai", "pasakotojai" ir panašūs agentai. Geografinė erdvė pati savaime gali būti tinkama metafora negeografinei informacijai vaizduoti.
Beveik visos šiuo metu žinomos metaforos įgyvendinamos WIMP – langų, ikonų, meniu ir rodyklių metaforos (angl.: Window, Icon, Menu, Pointer) kontekste. Multimodaliniai ir natūralūs interfeisai, kur objektai suvokiami ir jais manipuliuojama naudojant kalbą, gestus ir pan., kol kas yra tik bandymų stadijoje.
Bendros naujų vizualizavimo technologijų diegimo problemos yra susijusios ir tiesiogiai su naudotojais: jų patirtimi, amžiumi, lytimi, kultūrinėmis ypatybėmis ir pojūčių sutrikimais. Kultūriniai veiksniai šiuo atveju ypač svarbūs, be anksčiau aptartų lingvistinių aspektų, pavyzdžiui, vandenį kartais geriau vaizduoti žalia spalva, kryžius nebūtinai siejamas su religija, o žemi garso tonai nebūtinai reiškai didelius objektus. Dėl fiziologinių ypatumų virtualios aplinkos gali sukelti ir neigiamus pojūčius, net vestibiuliarinio aparato sutrikimus (motion sickness, cybersickness).
Galimi du keliai:
1. mokyti naudotojus ir juos pratinti prie naujų vizualizavimo metodų;
2. kurti vizualizavimo metodus derinantis prie naudotojų grupių suvokimo ypatumų.
Dar vienas svarbus momentas yra tai, kad realistiniai, patraukiantys vaizdai dažnai stebimi ir analizuojami grupėmis, juos aptariant ir keičiantis įspūdžiais, idėjomis. Todėl yra prasmė kurti metodus kolaboratyviam vizualizavimui[25]. Nauji metodai reikalauja naujų požiūrių iš žemėlapių kūrėjų.
Produktų naudojamumas taip pat yra mažai ištirta problema. Remiantis bendrąja patirtimi, galima teigti, kad vizualizavimo kokybę geriausia projektuoti ir vertinti keturiais etapais[26]:
1. naudotojų poreikių ir sprendžiamų uždavinių analizė;
2. ekspertų vertinimas;
3. naudotojų vertinimas;
4. alternatyvų lyginimas ir pasirinkimas.
VRML, SVG ...
? Užduotys savarankiškam darbui
Parenkite15–20
minučių pranešimą su skaidrėmis ir referatą viena iš pasirinktų temų:
1. Kompiuterio
architektūra. Informacijos vaizdavimas kompiuteryje.
2. Grafinio dizaino
programos, jų bendri bruožai ir pagrindiniai komponentai.
3. Rastriniai ir
vektoriniai vaizdų formatai, jų ypatybės.
4. Tekstas: vaizdavimas
PC, kodavimas, standartai.
5. Spalva kaip
vizualinės išraiškos priemonė kartografijoje. Spalvų modeliai ir
parametrai.
6. Šriftas kaip
vizualinės išraiškos priemonė. Raidos istorija, parametrai,
panaudojimas.
7. Bendrieji grafinio
dizaino principai ir jų taikymo kartografijoje ypatumai. Lietuviškos
kartografinės produkcijos vertinimas estetiniu požiūriu.
8. Žemėlapiai ir
atlasai Internete: sričių apžvalga, palyginimas,vertinimas. Reikalavimai grafikai ir tekstui,
galimybės, apribojimai.
: Užduotys praktikos darbams
Projekto vykdymas (5 skyrius):
Atlikkite korektūras, gaukite atsakingų
asmenų pritarimą žemėlapio projektui.
Pagal projektą sudarykite skaitmeninį
žemėlapį PDF formatu.
Atlikite kitos grupės sudaryto žemėlapio
kokybės vertinimą.
Sutvarkykite projekto dokumentus ir parenkite
jų aprašą.
Parenkite projekto galutinę ataskaitą.
& Rekomenduojama literatūra
lietuvių kalba:
anglų kalba:
TEMA: Europos konfliktų žemėlapis
UŽSAKOVAS: Kartografijos centras.
SPECIALIEJI REIKALAVIMAI. Žemėlapyje turi
būti pateikta išsami informacija apie 21-ojo amžiaus įvairaus
pobūdžio konfliktų arealus ir židinius Europoje, suskirsčius
juos į grupes ir parinkus tinkamiausias kartografinės raiškos
priemones. Rezultatas – publikavimui tinkamos kokybės teminis
žemėlapis, galimi priedai – grafikai, diagramos, schemos, tekstas,
lentelės ir kt.
Spausdinto žemėlapio pageidautinas formatas – ISO A3. Papildomi reikalavimai bus suformuluoti derinimo su užsakovu metu.
Žemėlapio tikslinė grupė – aukštesniųjų klasių moksleiviai, studentai, dėstytojai, kiti Lietuvos piliečiai, besidomintys šia sritimi. Žemėlapis skirtas platinti, siekiant pelno.
Žemėlapio atlikimo terminas – trys kalendoriniai mėnesiai. Galutinio derinimo su užsakovu ir koregavimo laikas – vienas mėnuo, užsakovui skiriant tam 2–4 valandas per savaitę. Iš viso projekto trukmė yra vienas semestras.
KURIAMI OBJEKTAI:
Žemėlapis
Iliustracijos,
diagramos, kita pagalbinė informacija
Aiškinamieji
tekstai
Ataskaitos,
apimančios projekto dokumentus
Projektui
įgyvendinti formuojama 4–8 žmonių grupė, kurioje paskirstomi
vaidmenys. Vaidmenys gali būti skiriami keliems vykdytojams (išskyrus
projekto vadovo vaidmenį) arba apjungiami po du.
|
Vaidmuo |
Pavardė |
|
P0 |
Projekto vadovas |
Apibendrinantis mąstymas, planavimo ir
organizavimo įgūdžiai |
|
Planuotojas-analitikas |
Vadybos įgūdžiai, analitinis
mąstymas Kartografija, analitinis mąstymas |
|
|
Projektuotojas |
Kartografija, sintetinis mąstymas |
|
|
Sudarytojas |
Skaitmeninės grafikos technologijų
žinios, kruopštumas, atidumas |
|
|
Dizaineris |
Meniniai gabumai, skaitmeninės grafikos
technologijų išmanymas |
|
|
Dokumentuotojas |
Sisteminis mąstymas, kruopštumas, darbo
tekstų redaktoriais įgūdžiai |
|
Techninė
įranga |
IBM PC darbo stotys / MS Windows operacinė
sistema |
Programinė
įranga |
ArcGIS 9.1
mokomoji versija Adobe
Illustrator 10.0 MS Word 97 MS Excel 97 |
Duomenų
bankas |
VUKC
kartografinių pagrindų bazė |
Kartografinių projektų kūrimas neturi būti chaotiškas. Todėl darbai grupuojami, kaip ir įgyvendinant didesnės apimties projektą, tik veiklos lieka labiau apibendrintos. Projekto vadovas privalo užtikrinti, kad gerai parengtas projektas būtų įgyvendintas be esminių nukrypimų nuo projekto apimties, grafiko, kaštų ir kokybės reikalavimų. Atsargus rizikos įvertinimas, apskaičiavimas, reagavimas ir kontrolė yra vieni svarbiausių sėkmės kriterijų siekiant sėkmingo projekto įvykdymo laiku ir neviršijant jo biudžeto.
I.
STRATEGIJA IR ANALIZĖ
Strategijos etape tik patikslinami užsakovo suformuluoti esminiai reikalavimai, įsitikinama jų prasmingumu. Tai būdinga visiems projektams, kuriems pateikiamas apibrėžtas užsakymas. Šios stadijos pagrindinės veiklos aprašytos žemiau.
1. Interviu su užsakovu. Šio etapo rezultatai yra patikslinta projekto idėja, įvertintas ir apibrėžtas
poreikis, tikslai, uždaviniai, perspektyva, rizikos projekto įgyvendinimui.
Sutartis su užsakovu taip pat dažniausiai pasirašoma šio etapo pabaigoje, kai
galima patikslinti sutartyje numatytus įsipareigojimus.
2. Naudotojų pageidavimų išaiškinimas. Svarbus etapas, nes
nuo jo priklauso būsimo produkto paklausa. Iš pradžių naudotojų
poreikių tyrimą atlieka užsakovas, tačiau retai toks tyrimas
būna išsamus ir ekonomiškai pagrįstas.
3. Informacijos šaltinių išaiškinimas. Prieš pradedant darbus,
būtina išsiaiškinti, iš kur ir kaip,
kokiomis sąlygomis bus gaunami duomenys, ar patikimi jų šaltiniai, ar
neatsitiks taip, kad kažkuriuo metu numatyta gauti informacija taps
nepasiekiama ar išaugs jos kaina.
4. Vykdytojų galimybių įvertinimas. Aprašomi ir
įvertinami turimi techniniai, programiniai, personalo resursai; duomenys,
finansai, projekto įgyvendinimo terminai. Numatoma, kokius resursus
būtina atnaujinti. Sudaromas pirminis darbo planas, įvardijant
veiklas, atsakomybes, naudojamus resursus, terminus. Pasiūloma projekto
įgyvendinimo technologinė schema.
5. Rizikos įvertinimas. Apibendrinant
analizės rezultatus įvertinama, ar verta imtis projekto, koks bus jo pelnas
ar kita nauda, kokios yra grėsmės projektui, kokias esamas
sąlygas ar aplinkybes galima išnaudoti efektyvesniam įgyvendinimui,
kokius įsipareigojimus užsakovui galima prisiimti, dėl kurių
reikia derėtis, ir pan.
6.
Informacijos šaltinių tyrimas. Tai
sudėtingas etapas, apimantis apibrėžtų ir naujų
duomenų šaltinių paiešką, aprašymą, įvertinimą
informacijos kokybės, patikimumo, pasiekiamumo, tarpusavio suderinamumo
prasme. Išsiaiškinamos šaltinių informacijos naudojimo sąlygos, kitos
galimos problemos, numatomi jų sprendimo būdai. Atsižvelgiant į
tyrimo rezultatus, patikslinamos žemėlapyje vaizduojamos informacijos apimtys. Etapo pabaigoje
aprašoma projekto šaltinių duomenų bazės struktūra.
7. Naudotojų pageidavimų ir galimybių derinimas.. Aukščiau
išvardintų etapų rezultatai naudojami patikslinti ir išplėsti bendriesiems
projekto reikalavimams, dažnai tiesiogiai bendraujant su būsimais produkto
naudotojais. Naudotojams gali būti pristatomos projekto idėjos ir
planai ir atsižvelgiama į jų pateiktus pasiūlymus.
8. Strateginių sprendimų aprašymas. Šio etapo metu parengiamas
dokumentas, apibendrinantis etapo rezultatus. Jis atitinka projekto
įvadinę ir analizės ataskaitą. Dokumento privalomi skyriai
yra:
§
Projekto
sąlygų įvertinimas – stipriųjų, silpnųjų
pusių, galimybių ir ir grėsmių analizė (SWOT, angl.: Strengths, Weaknesses,
Opportunities, Threats).
§
Produkto
tipo ir būsimų naudotojų (paskirties) aprašymas, išskiriant
specialiuosius naudotojų poreikius;
§
Bazinio
žemėlapio mastelio ir formato aprašymas;
§
Vaizduojamos
teritorijos ribų ir pagrindo geografinės informacijos aprašymas;
§ Teminio turinio aprašymas;
§ Papildomų objektų (iliustracijų, tekstų ir kt.) aprašymas;
§
Informacijos šaltinių
aprašymas.
9. Strateginių sprendimų derinimas su užsakovu ir koregavimas.
TVIRTINAMI REZULTATAI
§
Specialiosios
sutarties sąlygos.
§
Reikalavimų
specifikacija (bendrieji naudotojų reikalavimai)
§
Strategijos
planas (SSGG analizė)
§
Darbo
planas (veiklų grafikas su nurodytais etapais, jų rezultatais, terminais
ir atsakingais asmenimis)
§
Duomenų
šaltinių aprašas.
§
Projekto
įvadinė/analizės ataskaita.
Šie dokumentai perduodami projektavimo grupei.
ATLIEKA: PROJEKTO VADOVAS, PLANUOTOJAS (ANALITIKAS)
DALYVAUJA: PROJEKTUOTOJAS,
DOKUMENTUOTOJAS
APROBUOJA: PROJEKTO VADOVAS,
UŽSAKOVAS
II.
PROJEKTAVIMAS
Projektavimo stadija nedideliame projekte gali būti neskaidoma į eskizinio ir detalaus projektavimo stadijas, tačiau pageidautina kiekvieną rezultatą derinti su užsakovu dviem etapais: bendrą projektą (eskizą) ir detalų projektą. Kitaip, jei dėl kurių nors priežasčių atmetamas detalus projektas, yra daug didesnės papildomos sąnaudos naujam detaliam projektui parengti. Tuo tarpu eskiziniame projekte aprašyti principiniai sprendimai gali būti suderinti anksčiau ir tampa sąlygiškai nekeičiamu detalaus projekto pagrindu. Detalus žemėlapio projektas yra labai svarbus tarpinis projekto rezultatas. Stadijos pagrindinės veiklos aprašytos žemiau.
1. Reikalavimų analizė. Specifikacijos ir projekto
reikalavimų analizė, derinimas ir tikslinimas. Specifikacija – tai
dokumentas, aprašantis reikalavimus projektu kuriamam produktui. Pradinė,
dar neįgyvendinta, specifikacija, kuri projekto įgyvendinimo metu
gali būti keičiama, ir reikalavimai, susiję su projekto įgyvendinimo organizaciniais
aspektais, sudaro techninę užduotį, kuri šio etapo metu
naudojama kaip pagrindinis darbinis dokumentas, tačiau gali būti
tikslinama, numatomos alternatyvos (produkto variantai, skirtingos
technologinės schemos ir pan.)..
2. Darbo plano parengimas. Šiame etape sudaromas kiek įmanoma detalus
darbo planas ir gyvavimo ciklo modelis, apimantis:
§
veiklų
hierarchiją;
§
veiklų
rezultatus;
§
veikloms
vykdyti skirtus resursus (žmones, įrangą, duomenis);
§
veikloms
atlikti nurodytus terminus ir veiklų eiliškumą bei tarpusavio
priklausomybes;
§
kontrolinius
taškus, kuriuose vertinami tuo metu pasiekti svarbūs rezultatai.
Sudarant darbo
planą dažnai naudojamos Ganto
diagramos, kuriomis vaizduojamas tiesinis veiklų grafikas. Diagramoje yra
dvi koordinačių ašys: horizontalioji (laiko) ir vertikalioji (veiklų).
Veiklas atitinkančios atkarpos brėžiamos lygiagrečiai laiko ašiai
atitinkančiame darbo pavadinimą aukštyje; atkarpos ilgis rodo veiklos
trukmę. Grafike
galima papildomai nurodyti asmenis, dirbančius atitinkamus darbus ar už
juos atsakančius, taip pat kvalifikaciją, reikalingą veiklai
vykdyti.
3. Duomenų kaupimas ir tvarkymas. Šiame etape iš numatytų
šaltinių renkami duomenys, jie vertinami, filtruojami, klasifikuojami ir
išsaugomi projekto duomenų banke. Aprašoma duomenų banko
struktūra ir iškilusios su duomenimis susijusios problemos. Planuojamas ir
atliekamas reikiamas pradinių duomenų apdorojimas, parengiant juos
kartografiniam vizualizavimui (pavyzdžiui, norminimas, statistinių
rodiklių skaičiavimas ir pan.).
4. Bendrojo žemėlapio pagrindo projektavimas. Etapas apima žemėlapio geografinio
pagrindo reikalavimų parengimą ir
derinimą. Galimos veiklos:
§
Matematinio-kartografini
pagrindo specifikavimas;
§
Egzistuojančio
geografinio pagrindo adaptavimas (transformavimas);
§
Duomenų
iš keleto šaltinių apjungimas ir derinimas;
§
Duomenų
atranka ir generalizavimas.
Kartais neskiriama bendroji ir specialioji (teminė) žemėlapio
informacija; tada tiesiog atliekamas detalus pagrindo informacijos
modeliavimas, kaip aprašyta žemiau. Bet kuriuo atveju yra prasminga aprašyti
pagrindo objektus, nes tai padeda teisingai parinkti jų vaizdavimo
priemones.
5. Teminio žemėlapio turinio projektavimas. Šio etapo metu
sudaromas žemėlapio objektų modelis. Pagrindinės veiklos:
§
Informacijos
modeliavimas (žemėlapio objektų išskyrimas ir aprašymas).*
§
Objektų
modeliavimas – išsamaus esybių, ryšių ir atributų modelio
parengimas. Toks modelis turi apimti visus žemėlapio objektus, jų
vaizduojamus atributus ir ryšius, kurie tokio tipo modelyje dažniausiai yra
klasifikaciniai ir/arba hierarchiniai, pavyzdžiui, gyvenviečių
hierarchija pagal administracinę reikšmę arba gyventojų
skaičių, kraštovaizdžių klasifikacija pagal natūralumo
laipsnį. Informacija apie tokius esybių ryšius reikalinga sudarant
semiotiškai taisyklingą žemėlapio legendą
§
Papildomų
objektų projektavimas
6. Vaizdavimo priemonių projektavimas. Šiame etape naudojamas detalus
žemėlapio objektų modelis. Kiekvienam objektui sukuriamas ženklas,
kurio grafiniai atributai susiejami su geografinio objekto atributais
(spalvomis, linijų tipais, šriftais ir kt.). Laikomasi kartografinio
vaizdo projektavimo taisyklių. Taip pat šiame etape atliekamas visų papildomų
objektų ir bendro apipavidalinimo projektavimas.
7. Technologinės schemos parengimas. Šiame etape detaliai
aprašoma, kokia techninė ir programinė įranga bus naudojama
skirtingoms veikloms atlikti, kokio pavidalo bus projekto tarpiniai ir
galutiniai rezultatai (failų formatai, apimtis, duomenų standartai ir
pan.). Įsitikinama, kad veiklų rezultatai bus suderinami, t.y.,
veikloms, kurios naudoja kitų veiklų rezultatus, bus perduodami
tinkamo formato duomenys.
8 Projekto derinimas ir vertinimas
TVIRTINAMI
REZULTATAI
§
Detalus
patikslintas darbų grafikas
§
Technologinė
schema
§
Kartografinio
pagrindo projektas
§
Teminio
turinio eskizinis projektas
§
Detalus
žemėlapio projektas (legenda ir objektų išdėstymo projektas)
§
Korektūros*
§
Projekto
tarpinė ataskaita – dokumentas, apimantis aukščiau išvardintų
rezultatų aprašymus, projekto įgyvendinimo eigos ir reikiamų
pakeitimų aprašymą.
ATLIEKA: PROJEKTUOTOJAS, DIZAINERIS
DALYVAUJA: PLANUOTOJAS (ANALITIKAS),
DOKUMENTUOTOJAS
APROBUOJA: PROJEKTO VADOVAS
III.
ATLIKIMAS (SUDARYMAS KOMPIUTERIU)
Ši žemėlapio kūrimo stadija yra
lengviausia ta prasme, kad nebereikia priimti esminių sprendimų,
dirbama pagal projektą, veiklos griežtai apibrėžtos,
standartinės ir lengvai
kontroliuojamos. Stadijos sėkmė labai priklauso nuo to, kaip gerai buvo
parengtas detalus projektas ir kaip techniniai darbuotojai .supranta projekto
reikalavimus.
1. Techninės ir programinės įrangos įsisavinimas. Jei
reikia, atliekami mokymai, ar kitu būdu užtikrinama, kad visi darbuotojai
yra įvaldę įrangą, reikalingą jų veikloms
atlikti.
2. Žemėlapio kartografinio pagrindo sudarymas pagal projektą. Tai
techniniai darbai:
§
Informacijos
įskaitmeninimas (skenavimas, vektorizavimas, konvertavimas)
§
Skaitmeninės
informacijos atranka, pildymas, transformavimas
§
Kartografinio
pagrindo tvarkymas
3. Žemėlapio teminės informacijos vaizdavimas pagal
projektą. Tai techniniai darbai:
§
Informacijos
įskaitmeninimas (skenavimas, vektorizavimas, konvertavimas)
§
Informacijos
vektorizavimas
§
Legendos
objektų etalonų kūrimas pagal
projektą
§
Žemėlapio
ir papildomų objektų kūrimas pagal projektą
§
Žemėlapio
grafinis tvarkymas
4. Bendro maketo parengimas. Šiame etape techniškai apjungiami visi
sukurti komponentai (žemėlapis, pagalbiniai ir papildomi objektai:
§
Maketo
komponavimas ir derinimas
§
Bendras
maketo apipavidalinimas
5. Parengimas publikavimui ir publikavimas. Šiame etape atliekamos
veiklos:
§
Žemėlapio
tvarkymas, parengimas spausdinimui
§
Eksportavimas
ir įrašymas
§
Tiražavimas
TVIRTINAMI REZULTATAI
§
Žemėlapiui
naudotų duomenų rinkinys (duomenų bazė)
§
Skaitmeninis
kartografinis pagrindas
§
Skaitmeninis
teminis žemėlapis
§
Bendras
maketas
ATLIEKA: SUDARYTOJAS, DIZAINERIS
DALYVAUJA: PROJEKTUOTOJAS,
DOKUMENTUOTOJAS
APROBUOJA: PROJEKTO VADOVAS
IV.
DOKUMENTAVIMAS
Tai stadija, kuri tęsiasi nuo projekto pradžios iki pabaigos (galutinio rezultato pateikimo), o tiksliau, dar ir po projekto pabaigos, kai atliekamas projekto dokumentų archyvavimas.
1.
Dokumentų modeliavimas. Šiame
etape nusprendžiama, kokio tipo dokumentai bus sukurti projekto metu:
dokumentai, skirti vidiniam naudojimui, reikalaujami projekto rezultatai,
raštai ir kt. Dokumentams numatomi atributai, aprašantys jų savybes,
kurias žinant yra lengviau rasti reikiamą dokumentą. Parengiami
standartinės struktūros ir apipavidalinimo “tušti” dokumentai –
šablonai.Atliekamos veiklos:
§
Dokumentų
klasifikacija
§
Dokumentų
registravimo sistemos sudarymas
§
Vieningos
dokumentų struktūros ir apipavidalinimo sistemos (standartų ir
šablonų) parengimas
2. Projekto žinių ir statistikos kaupimas. Tai svarbus etapas,
kurio metu kaupiamos žinios apie projekto įgyvendinimą. Tokios žinios
sunkiai struktūrizuojamos, tačiau labai praverčia
įgyvendinant panašius projektus. Turi būti numatyta, kokios žinios ir
kokiuose dokumentuose bus kaupiamos.
§
Projekto
naudotų duomenų aprašymas
§
Darbų
grafiko vykdymo sekimas
§
Projekto
vykdymo statistikos kaupimas ir dokumentavimas
§
Projekto
rizikų, problemų ir sprendimo priemonių registravimas
§
Būdingų
klaidų registravimas
3. Dokumentų tvarkymas. Tai visos veiklos, kurių metu
dirbama su dokumentais:
§
Dokumentų
sudarymas pagal šablonus
§
Dokumentų
redagavimas
§
Dokumentų
tvirtinimas ir apskaita (istorijos sekimas, versijų kontrolė)
§
Galutinis
projekto dokumentų apiforminimas ir aprašo parengimas
§
Archyvavimas
TVIRTINAMI
REZULTATAI
§
Projekto
dokumentai ir jų aprašas
ATLIEKA: DOKUMENTUOTOJAS
DALYVAUJA: PLANUOTOJAS (ANALITIKAS),
PROJEKTUOTOJAS, SUDARYTOJAS, DIZAINERIS
APROBUOJA: PROJEKTO VADOVAS
Projekto galutinė ataskaita – tai dokumentas, sudarytas iš projekto stadijų ataskaitų, projektinių sprendimų aprašymo ir darbų statistikos ataskaitos. Ji pridedama prie sudaryto žemėlapio.
Įdėti nuorodas
Tarptautiniai moksliniai žurnalai
Kartografija
The
Cartographic Journal. Britų kartografų draugija, D.
Britanija.
Cartographica. Kanados kartografų asociacija, Socialinių ir žmogaus mokslų tyrimų taryba ir gamtos mokslų ir inžinerijos tyrimų taryba, Kanada.
Cartography
Cartography and
Geographic Information Systems. JAV
GIS:
International Journal
of Geographic Information Science. D.
Britanija.
Computers, Environment and Urban Systems
Cartography and Geographic Information Science
Computers and Geosciences
Tarptautiniai geografinės
informacijos populiarinimo žurnalai
Geoinformatics
(www.geoinformatics.com)
Geo:connexion
(www.geoconnexion.com )
GIM
Nacionalinis
atlasas užima ypatingą vietą tarp kitų valstybės
leidinių – dėl kartografinės kalbos universalumo, pateikiamos
informacijos visapusiškumo ir istoriškai
susiklosčiusių tradicijų tai yra valstybės įvaizdį formuojantis leidinys.
Pirmasis nacionalinio atlaso kriterijus praktiškai atitinkantis leidinys
Lietuvoje buvo išleistas 1981 metais (LTSR atlasas, 1981). Nuo to laiko jau
praėjo du dešimtmečiai, per kuriuos įvyko didžiulių
permainų valstybės vystymęsi. Nepaprastai išsiplėtė
aplinkos bei socialinės-ekonominės
informacijos ribos ir išaugo jos sudėtingumas. Taip pat atsirado
galimybė gauti daugiau patikimos ir išsamios geografinės informacijos.
Beveik kiekvienoje gyvenimo srityje kyla naujų problemų, kurioms
spręsti reikia vis daugiau patikimos, lengvai suvokiamos, kompaktišku
pavidalu pateiktos informacijos apie aplinkos ir visuomenės –
socialinių-ekonominių, politinių reiškinių pasiskirstymą
valstybės teritorijoje. Pokyčių pagreitis vis didėja,
sąlygodamas visuomenės poreikį laiku gauti patikimą
informaciją apie juos. Patirtis leidžiant įvairių valstybių
nacionalinius atlasus taip pat privertė pervertinti nacionalines
geografinės informacijos reikmes Lietuvoje. Poreikis sukurti
pirmąjį nepriklausomos Lietuvos Respublikos nacionalinį
atlasą jau seniai yra akivaizdus.
Galima išskirti svarbiausius veiksnius, lemiančius Lietuvos
nacionalinio atlaso poreikį.
Dideles galimybes šiems poreikiams patenkinti teikia svarbiausios kompiuterinės
ir komunikacijų technologijos: geografinės informacijos sistemos,
pasaulinis kompiuterių tinklas ir daugiaterpės priemonės, o taip
pat galingi ir nebrangūs namų kompiuteriai bei visiems prieinamos
komunikacijų technologijos.
Tokiomis
sąlygomis ir atsižvelgiant į intensyvius aplinkos pokyčius
svarbu siekti kuo didesnio darbų efektyvumo tam, kad geografinės
informacijos poreikis būtų laiku ir kokybiškai patenkintas. Tam
reikia apibendrinti visą Lietuvos teminės kartografijos patirtį
ir sukurti valstybinio masto Lietuvos nacionalinio atlaso informacinę
sistemą, kurios tikslas – kaupti, tikslinti, atnaujinti ir apibendrinti
įvairių sričių geografinę informaciją, žinias,
patirtį bei koordinuoti įvairių institucijų darbą
rengiant šį tęstinį kapitalinį kartografinį
leidinį.
Aplinka Vilniaus universitete yra ypač palanki Lietuvos nacionalinio
atlaso rengimui. VU Gamtos mokslų fakultete vykdomi šie tęstiniai mokslo
tiriamieji darbai, kurių rezultatai yra pirminis mokslinių
tyrimų duomenų šaltinis atlaso žemėlapiams.
Bendrosios geografijos katedra
Kartografijos centras
Lietuvos
geografinės aplinkos teminis kartografavimas.
Hidrologijos ir klimatologijos katedra
Klimato
svyravimai ir Lietuvos vandens išteklių kiekybiniai bei kokybiniai
pokyčiai.
Geologijos ir mineralogijos katedra
Gamtinės
aplinkos raida Lietuvoje per 14000 metų.
Hidrogeologijos ir inžinerinės geologijos
katedra
Kontinentinių
apledėjimų įtaka požeminės hidrosferos ir gruntų
formavimuisi.
Botanikos ir genetikos katedra
Lietuvos
augmenijos ir mikobiotos struktūra ir funkcionavimas.
Zoologijos katedra
Be to, VU Ekologijos institutas vykdo iš
valstybės biudžeto finansuojamus tyrimus pagal tris pagrindines LR
Vyriausybės 2003-11-11 nutarimu Nr. 1397 patvirtintas veiklos kryptis:
1. Ekosistemų ir jų sudedamųjų dalių jautrumo,
pažeidžiamumo, adaptacijų ir mikroevoliucijos globalios kaitos ir
antropogeninio poveikio sąlygomis dėsningumai ir mechanizmai.
2. Vandens ekosistemų funkcionavimas globalios kaitos ir
antropogeninio poveikio sąlygomis, adaptacijos ir evoliucijos
dėsningumai ir mechanizmai.
VU GMF Kartografijos centre yra sukaupta didžiulė teminės
kartografijos darbų ir projektų valdymo patirtis. Šią
patirtį centro darbuotojai perduoda Kartografijos magistrantūros studentams, kurie
dalyvauja projektuose atlikdami geografinę analizę ir
kartografinį vizualizavimą. Taip užtikrinamas profesionalių
kartografų rengimas tęstiniam Lietuvos nacionalinio atlaso
projektui.
Pagrindinė su specialistais susijusi problema šiuo metu yra ta, kad reikalinga
dviguba daugumos specialistų kvalifikacija: skaitmeninių duomenų
apdorojimas bei valdymas (informatikos kryptis) ir kartografija (geografija).
Ateityje iš dalies ji bus išspręsta pradėjus ruošti geoinformatikos
specialistus Vilniaus universitete, iki tol tenka kartografus papildomai
paruošti darbui informatikos srityje.
Lietuvos
geografinės informacijos infrastruktūros (LGII) projektu,
įgyvendinamu 2006-2008 metais, numatoma sukurti modernią visą
šalį apimančią geografinės informacijos perdavimo
sistemą, užtikrinančią skirtingų geografinių
duomenų rinkinių interoperabilumą ir valstybės
registrų geografinę sąsają.
Šiuo projektu siekiama iš esmės prisidėti harmonizuojant
duomenų apykaitos valstybėje procesą, palengvinti
skaitmeninės geografinės informacijos kaupimo, valdymo ir taikymo
uždavinius bei pakelti viešosios geografinės informacijos naudojimą
į kokybiškai aukštesnį lygmenį.
Planuojami
Lietuvos geografinės informacijos infrastruktūros plėtros
projekto pagrindiniai rezultatai, kuriais bus galima tiesiogiai naudotis vystant Lietuvos nacionalinio atlaso IS:
i.
Europos
geografinių duomenų bazė 1: 1 000 000 (EuroGlobalMap)
ii.
Nacionalinė
referencinė geografinių duomenų bazė 1: 10 000 (GDB10LT)
iii.
Nacionalinė
geografinių duomenų bazė 1: 50 000 (GDB50LT)
iv.
Nacionalinė
geografinių duomenų bazė 1: 200 000 (GDB200LT)
v.
Ortofotografiniai
žemėlapiai (ORT10LT), įskaitant atnaujintus 2005-2006 metais
vi.
Geodezinio
ir kartografinio pagrindo informacinė sistema (GKPIS)
vii.
Vietovardžių
geografinė duomenų bazė
Tai
reiškia, kad aukščiau išvardinti Lietuvos nacionaliniam atlasui nuolat
reikalingi geografiniai duomenys (praktiškai visi pagrindiniai duomenys) iki
2008 birželio mėn. bus tvarkingai parengti, tarpusavyje suderinti ir
paprastai pasiekiami iš jų pirminių šaltinių per Interneto
portalą.
Lietuvos nacionalinio atlaso IS turi
būti kuriama ir vystoma atsižvelgiant į Lietuvoje įgyvendinamos INSPIRE direktyvos principus, kuriuos
atitiks ir Lietuvos
geografinės informacijos infrastruktūra:
Lietuvos geografinės informacijos infrastruktūra turės tapti geografinių duomenų teikimo Lietuvos nacionalinio atlaso IS pagrindine priemone. Reikia numatyti ir atgalinį ryšį: Lietuvos nacionalinio atlaso IS turėtų teikti kartografinę informaciją per LGII portalą.
Lietuvos nacionalinis atlasas – tai kartografinės (žemėlapių) ir įvairios papildomos informacijos rinkinys, išsamiai aprašantis krašto geografiją ir atspindintis šiuolaikinius Lietuvos visuomenės informacijos poreikius bei jos žinių lygį. Jis patenka į šiuolaikinės visuomenės plačiai naudojamų enciklopedinio pobūdžio leidinių grupę. Nacionalinis atlasas yra sudėtingiausias kartografinis produktas, aprėpiantis ir apibendrinantis didelės apimties informacijos masyvus. Todėl jis paprastai formuoja universalaus gamtos bei visuomenės reiškinių pažinimo informacinę sistemą, ypač svarbią bendrąjam lavinimui ir mokslo plėtrai.
Yra pripažinti tokie atlaso valstybinio reprezentatyvumo kriterijai:
Lietuvos nacionalinio atlaso informacinės sistemos siekis yra organizuoti ir palaikyti Lietuvos nacionalinio atlaso, kaip kompleksinio kartografinio leidinio, apimančio įvairias valstybės gyvenimo sritis, kūrimą.
Svarbiausias Lietuvos nacionalinio atlaso tikslas – nušviesti gamtinius, resursų, demografinius, ekonominius, socialinius, politinius, istorinius ir kitus valstybės aspektus. Atlase pateikiami žemėlapiai turėtų skatinti įvairias visuomenės grupes, ypač mokinius ir studentus, pastebėti, suvokti ir išmokti analizuoti sudėtingus ryšius tarp visuomenės ir jos geografinės aplinkos.
Konkretieji Lietuvos nacionalinio atlaso IS tikslai
Pagrindiniai tikslai, kurių siekiama leidžiant atlasą yra:
·
stiprinti Lietuvos teritorinio
vientisumo ir jos europinio konteksto suvokimą;,
·
pateikti visuomenei
įvairią, tačiau tarpusavyje susietą erdvinę
informaciją;
·
užtikrinti kartografinės
informacijos temų įvairovę, žemėlapių tikslumą,
patikimumą ir naujumą;
·
išnaudoti skaitmeninių
aplinkų ir technologijų kartografinį potencialą;
·
išplėsti tradicinį
kartografinį leidinį papildant jį tekstais, iliustracijomis ir
kita medžiaga;
·
sudėtingą
informacinį turinį perteikti lengvai skaitomais žemėlapiais.
Lietuvos nacionalinis atlasas yra
pagrindinis kuriamos informacinės sistemos produktas, kuris gali būti
pateikiamas naudotojams dvejopai:
a)
spausdintu pavidalu;
b)
elektroniniu (kompiuteriniu)
pavidalu.
Lietuvos nacionalinis atlasas kuriamas patenkinti skirtingų naudotojų grupių interesams ir poreikiams įvairiais būdais:
a) kaip svarbiausias informacinis leidinys apie valstybę;
b) kaip karkasas, nurodantis kryptis tolesnei informacijos paieškai;
c) kaip mokymo priemonė;
d) kaip pagalbinės informacijos šaltinis įvairiems tyrimams;
e) kaip tikslios ir patikimos mokslinės informacijos šaltinis.
Turi
būti akcentuoti šie atlaso rengimo
bendrieji principai:
1.
teritorinis vientisumas;
2.
makroregioninis kontekstas;
3.
gamtinių ir socialinių-kultūrinių
aspektų integravimas;
4.
krašto istorijos ir geografijos
integravimas;
5. teritorinis sukauptų mokslinių žinių apibendrinimas;
6.
konstruktyvus naujų tyrimo
krypčių žinių apibendrinimas;
7.
šiuolaikinių
kartografinių technologijų ir informacinės sistemos kūrimo
metodų naudojimas;
8.
žemėlapių
komunikacinės kokybės užtikrinimas;
9.
reprezentatyvumo
įteisinimas.
Svarbiausi Lietuvos nacionalinio atlaso kūrėjų uždaviniai yra:
Įvertinus užsibrėžtus tikslus ir uždavinius, aišku, kad viena įstaiga negali aprėpti visos šios srities. Vilniaus universitetas turi galimybes parengti teminės kartografijos specialistus – mokslininkus ir analitikus, kurie sugebėtų suprasti ir tvarkyti didelius įvairių duomenų kiekius, nustatyti jų savybes, pritaikymo sritį ir apribojimus. Tačiau reikia ir patikimų, nuolatinių teisingos ir tikslios informacijos šaltinių, specialistų, sugebančių atlikti rinkos analizę, priimti sprendimus apie produkto kūrimą, sukurti programinę įrangą, suderinančią GIS ir daugiaterpių aplinkų galimybes naujais, efektyviais metodais. Todėl Lietuvos nacionalinį atlasą rengiančiai institucijai reikia ir valstybės, ir privataus sektoriaus bendradarbiavimo tyrimuose ir informacinės sistemos vystyme.
Projektuojant atlaso informacinę sistemą, būtina įžvelgti ir įvertinti visuomenės sluoksnių ir individualių naudotojų poreikius bei panaudoti jų vertinimus, apklausų duomenis ir kitą informaciją priimant sprendimus apie tai, koks turi būti atlasas. Tokios informacijos šaltiniai gali būti anketos, interviu, atsiliepimai, grįžtamojo ryšio sesijos ir kt. Net ir paprasta apklausa gali duoti naudingos informacijos.
Pagrindinės atlaso naudotojų grupės, pasižyminčios skirtingais poreikiais pagal atliktų pirminių (nereprezentatyvių) apklausų rezultatus, yra:
Svarbu tiksliai nustatyti didžiausias,
svarbiausias atlaso naudotojų grupes, ištirti jų poreikius ir pagal
juos koreguoti produkto reikalavimus. Po to reikia išskirti ir įvertinti
šalutines naudotojų grupes su specifiniais poreikiais (švietimo, verslo ir
kt.), kurioms gali būti sukurti produkto variantai arba priedai.
Naudotojų grupių su specifiniais poreikiais išaiškinimas leistų
parengti papildomus įvairių atlaso priedų projektus.
Įvertinant pokyčius visuomenėje, galima numatyti kad ateityje
nacionalinio atlaso kūrimo strategija turėtų apimti šiuos
aspektus:
Atsižvelgiant į
skirtingas naudotojų grupes, galima numatyti skirtingus atlaso leidybos variantus.
Vieno projekto
apimtyje galima numatyti tokius alternatyvius atlaso variantus:
Daugiau kaip 70%
atlaso apimties turėtų sudaryti žemėlapiai,
tačiau jie turėtų būti papildyti aiškinamaisiais tekstais
ir iliustracijomis, diagramomis (30%).
Įgyvendinant
iškeltus atlaso rengimo principus, reikia ieškoti naujų kartografinės
medžiagos pateikimo formų bei daryti kai kurias struktūrines inovacijas. Lyginant su tradiciniais
atlasais, planuojamos penkios pagrindinės inovacijos.
Atsižvelgiant į
šias inovacijas, bendruosius nacionalinio atlaso kūrimo principus ir
įvertinus informacijos, Lietuvoje sukauptos skirtingomis temomis,
apimtį, atlasą turėtų sudaryti tokie pagrindiniai skyriai.
Teminė atlaso dalių sudėtis (skyriai ir teminiai lapai) preliminariai
planuojama tokia:
I dalis. LIETUVA PASAULYJE IR EUROPOJE
A. LIETUVA PASAULYJE
1.
Lietuvos politinė padėtis pasaulyje
2.
Lietuvos ekonominė padėtis pasaulyje
3.
Lietuvos gamtinė padėtis pasaulyje
B. LIETUVA EUROPOJE IR BALTIJOS REGIONE
4.
Lietuvos gamtinė padėtis Europoje
5.
Lietuvos demografinė padėtis Europoje
6.
Lietuvos politinė ir komunikacinė padėtis Europoje
7.
Lietuvos ekonominė padėtis Europoje
8.
Lietuva Baltijos regione
C. LIETUVA KARTOGRAFIJOJE
9.
Lietuvos kartografinis vaizdas antikoje ir viduramžiais
10.
Lietuvos kartografinis vaizdas naujaisiais amžiais
II dalis. GAMTA IR KRAŠTOVAlZDlS
A. GELMĖS IR PAVIRŠIUS
1.
Bendrasis kartografinis vaizdas
2.
Geodezinis pagrindas
3. Tektonika
ir geofizika
4.
Bendroji geologinė sandara
5.
Kvarteras ir geologinis ištirtumas,
6. Glaciomorfologiniai
ypatumai
7.
Geomorfologiniai bruožai
8.
Gelmių ištekliai
9.
Taikomasis gelmių ir paviršiaus pažinimas
B. DIRVOŽEMIS
10. Dirvožemio
dangos tipizavimas
11.
Dirvožemio dangos ypatumai ir savybės
12.
Taikomasis dirvožemio pažinimas
C. KLIMATAS
13.
KIimatą formuojantys veiksniai
14. Terminis
ir dinaminis režimas
15.
Hidroklimatinis režimas
16.
Sinoptika ir orai
17. Taikomasis
klimato pažinimas
D. VANDENYS
18.
Požeminių vandenų struktūra
19.
Hidrografinio tinklo struktūra
20.
Svarbiausi hidrologiniai rodikliai
21.
Kompleksinis paviršinių vandenų pažinimas
22 Vandenų ištekliai
23.
Baltijos jūra ir Kuršių marios
E. BIOTA
24.
Augalijos ir grybijos bendrieji bruožai
25.
Ypatingos augalų bei grybų rūšys ir bendrijos
26.
Gyvūnijos bendrieji bruožai
27.
Ypatingos gyvūnų rūšys
28.
Biologinė įvairovė ir rajonavimas
29.
Biotos ištekliai
F. KRAŠTOVAIZDlS
30.
Gamtinio kraštovaizdžio ypatumai
31.
Kultūrinio kraštovaizdžio ypatumai
32.
Kraštovaizdžio morfologija
33.
Karkasinės struktūros kraštovaizdyje
34.
Kraštovaizdžio apsauga
35.
Kraštovaizdžio ekologija
36.
Antropogeninė apkrova
37.
Kraštovaizdžio rekreacinis potencialas
38.
Struktūros optimalumas ir monitoringas
III dalis. VISUOMENĖ IR ŪKIS
A. ADMINISTRACINIS SUSKIRSTYMAS, GYVENVIETĖS
IR GYVENTOJAI
1.
Teritorinis administracinis suskirstymas
2.
Gyvenviečių tinklas
3.
Demografinės reprodukcijos rodikliai
4.
Amžiaus, darbingumo ir mobilumo rodikliai
5. Etnokultūriniai
ir religiniai bruožai
B. SOCIALINIAI BRUOŽAI IR SOCIALINĖ
INFRASTRUKTŪRA
6.
Socialinė tipizacija ir gyvenimo lygis
7.
Švietimo ir mokslo infrastruktūra
8.
Kultūros ir žiniasklaidos infrastruktūra
9.
Socialinės ir sveikatos apsaugos infrastruktūra
10. Ryšių,
prekybos, finansų ir buities infrastruktūra
11.
Teisėsauga ir socialinio lauko įtampa
12.
Politinės preferencijos ypatumai.
C. REKREACINĖ, KOMUNALlNĖ IR APLINKOSAUGINĖ
INFRASTRUKTŪRA
13. Rekreacinio
potencialo ypatumai
14.
Rekreacinio ūkio organizavimas
15.
Komunalinis ūkis
16.
Aplinkosauginis ūkis
D. BIOPRODUKCINIS ŪKIS
17.
Miškų žemėnauda ir žemėvalda
18. Miškų
ūkis
19.
Medžioklė ir žuvininkystė
20.
Agrarinė žemėnauda ir žemėvalda
21.
Žemės ūkio aprūpinimas
22.
Augalininkystė
23.
Gyvulininkystė
24.
Agrarinis potencialas ir rajonavimas
E. KASYBA IR GAVYBA, ENERGETIKA, PRAMONĖ
IR TRANSPORTAS.
25.
Kasyba ir gavyba
26.
Energetika
27.
Pramonė-1 (maisto, lengvoji)
28.
Pramonė-2 (sunkioji, aukštoji)
29.
Susisiekimo kelių tinklas
30.
Transporto ūkis
F. KOMPLEKSINIS RAJONAVIMAS, GEOPOLITIKA IR
REGIONŲ PLĖTRA
31.
Kompleksinis rajonavimas ir erdvinė koncepcija
32.
Geopolitiniai ypatumai
33.
Regioninės politikos pagrindai
34.
Nacionalinių parkų plėtra-l
35.
Nacionalinių parkų plėtra-2
36.
Svarbiausių miestų plėtra.
IV dalis. VALSTYBĖS, VISUOMENĖS IR
ŪKIO ISTORIJA
A. LIETUVOS
DIDŽIOJI KUNIGAIKŠTYSTĖ (IKI 1795 M.)
B. LIETUVA
XIX AMŽIUJE
C. TARPUKARIO
LAIKMETIS (1914-1940 M.)
D. SOVIETINĖS IR NACIŲ OKUPACIJOS LAIKMETIS (1940-1990)
Lietuvos nacionalinio atlaso informacinė sistema – tai kartografinė informacinė sistema, skirta kaupti, saugoti, transformuoti, naudoti ir skleisti informaciją, leidžiančią pateikti naudotojui Lietuvos teritorijos geografinius duomenis kompleksinių teminių žemėlapių ir jų pilno rinkinio – Lietuvos nacionalinio atlaso pavidalu. Iš esmės ši informacinė sistema atitinka aukščiau išdėstytas bendrąsias nuostatas. Jos specifika ir kai kurie konkretūs modeliai pateikti žemiau.
Lietuvos nacionaliniam atlasui parengti
naudojami šie pradiniai duomenys:
Komponentas – tai
vizualiai vientisas atlaso informacijos vienetas, sudarytas iš įvairių
tipų duomenų sluoksnių, taip, kad kartografiniu ar kitokiu
vaizdu perteiktų informaciją apie dominančią realybės
sritį. Projektuojant atlaso turinį, kiekvienam komponentui turi
būti atskirai sukurtas jo
projektas. Komponentai gali būti nuolat saugomi kaip sistemos
objektai, arba, kiekvieną kartą prireikus, sukuriami pagal
turimą detalų projektą. Dažniausiai nėra prasmės
saugoti pačius komponentus visą informacinės sistemos gyvavimo
laiką, juo labiau, kad ir vaizduojamose realaus gyvenimo srityse nuolat
vyksta pokyčiai, į kuriuos reikia atsižvelgti, pakeičiant
atitinkamus komponento sluoksnius. Todėl informacinės sistemos
duomenų banke dažnai saugomi tik komponentų aprašai, pagal kuriuos
jie bet kuriuo metu gali būti sukurti.
Visiems
komponentams privalomas atributas yra unikalus identifikatorius (pavyzdžiui,
numeris), pagal kurį komponentas atpažįstamas duomenų
bazėje. Reliacinėje duomenų bazėje unikalus
identifikatorius dar naudojamas kaip raktas skirtingiems duomenų objektams
susieti. Unikalaus identifikatoriaus
dalis gali būti komponento tipo klasifikatorius. Kiti bendri visiems
komponentams atributai yra pavadinimas, komponento sukūrimo data,
autorius, saugojimo būdas (aprašyta toliau šiame poskyryje).
Žemėlapis. Tai svarbiausias atlaso komponentas.
Žemėlapis yra sudėtingas objektas, kurį galima įsivaizduoti
kaip įvairių geografinės informacijos sluoksnių
rinkinį su papildomomis specifinėmis, tik visam rinkiniui kartu
būdingomis savybėmis. Žemėlapio pagrindiniai atributai yra
pavadinimas, tipas (topografinis, bendrasis geografinis, teminis ir pan.),
sudėtingumo klasė (schema, apžvalginis žemėlapis, detalus
žemėlapis), vaizduojamas teritorinis vienetas (jie kategorizuojami ir
indeksuojami įvairiais metodais – kodais, geografinėmis
koordinatėmis ir kt.), mastelis.
Atlaso
žemėlapiai, priklausomai nuo vaizduojamo reiškinio ir teritorijos, turi
būti vieno iš numatytų standartinių mastelių.
Konkrečiam leidimui mastelis siejamas su puslapio formatu, ir
mastelių įvairovė tą pačią teritoriją
vaizduojančiuose žemėlapiuose turėtų būti kuo mažesnė,
siekiant palengvinti jų identifikavimą bei palyginamąją
analizę. Mastelis turi atitikti duomenų tikslumą – tai vienas
svarbiausių kartografinio vaizdo korektiškumo reikalavimų. Be to,
reikia siekti, kad vienos temos žemėlapių, ypač skirtų
vaizduojamų reiškinių palyginimui, kartografiniai pagrindai (mastelio
ir generalizavimo lygio požiūriu) būtų vienodi. Tą lengva
užtikrinti, kai kartografiniai pagrindai atlaso žemėlapiams sudaromi iš
atitinkamu lygiu generalizuotos informacijos sluoksnių.
Geografinės informacijos sluoksnis. Tai elementarus vektorinis
žemėlapis, vaizduojantis tik vieno tipo geografinę informaciją.
Jo specifiniai atributai yra subtipo klasifikatorius (nurodo kurio tipo jis
yra), nuoroda į duomenų šaltinio aprašą, generalizacijos lygis
arba bazinis mastelis (nuo jo priklauso sluoksnio naudojimo galimybės) ir
koordinačių sistema. Sluoksniai transformuojami ir panaudojami
sudaryti įvairių mastelių žemėlapiams.
Saugoma keletas
skirtingu lygiu generalizuotų vienodos informacijos sluoksnių,
kuriuos transformavus galima sudaryti įvairių mastelių ir
mastelį atitinkančio sudėtingumo žemėlapių.
Papildomi komponentai. Tai objektai, kurių informacija papildo
atitinkamame žemėlapyje ar jų grupėje vaizduojamą
geografinę informaciją. Tai gali būti aiškinamieji tekstai,
iliustracijos, pagalbiniai objektai (diagramos, grafikai, profiliai ir pan.)
bei skaitmeniniame atlaso variante įvairūs daugiaterpės aplinkos
objektai. Priklausomai nuo jų tipo, papildomi komponentai gali turėti
specifinių atributų.
Etalonai. Apskritai etalonai (šablonai, apipavidalinimo
stiliai arba žemėlapių sutartiniai ženklai) nėra atlaso
komponentai, tačiau jie turi būti saugomi kiekvieno atlaso
informacinės sistemos duomenų bazėje ir panaudojami kuriant jo
komponentus. Etalonas, kaip ir atlaso komponentas, turi atributus: unikalų
identifikatorių, tipo klasifikatorių, pavadinimą, etalono
sukūrimo datą, autorių, saugojimo klasę.
Sukurti
komponentai gali būti panaudojami daugiau nei vieną kartą,
pavyzdžiui, skirtingiems atlasams, žemėlapių serijoms ar naujiems to
paties atlaso leidimams parengti.
Supaprastinta
ryšių tarp pagrindinių geografijos atlaso komponentų schema
parodyta 8 paveiksle.
42 pav. Atlaso komponentai
Lietuvos nacionalinio atlaso informacinės sistemos procesai vyksta cikliškai, t.y., tos pačios pagrindinės veiklos kartojamos rengiant naujus produktus. Todėl visai sistemai aprašyti naudojamas spiralinis modelis.
Vieno Lietuvos nacionalinio atlaso leidimo
parengimo veikloms organizuoti tinka tiesinis
gyvavimo ciklo modelis, numatantis procesų lygiagretumą, jų
tarpusavio priklausomybę ir atskirų etapų iteratyvumą.
Specifiška atlasui yra projektavimo stadija. Ir eskizinio, ir detalaus projektavimo
etapuose galima išskirti turinio ir
struktūros aspektus. Projekte numatomi visi atlaso komponentai bei jų kūrimo ir jungimo būdas, tačiau taip pat ir tai, kas
bus vaizduojama ar aprašoma tuose komponentuose. Turinio ir struktūros
projektavimą, bendru atveju, atlieka skirtingos vykdytojų
grupės: teminės kartografijos ir dalykinių sričių
specialistai turi numatyti, kas bus
vaizduojama; projektuotojai kartografai – kaip
tą geriausia padaryti. Atskirti
turinio ir struktūros projektavimo stadijų neįmanoma, nes
negalima parengti detalaus struktūros projekto, nežinant kuo ta
struktūra bus užpildyta; kaip ir negalima tikėtis gero turinio
projekto, jei jis sudaromas neatsižvelgiant
į tai, kaip turinio komponentai bus siejami į vieningą
struktūrą.
Struktūra yra santykiškai savarankiška atlaso informacinės sistemos kontekste ir sąlygiškai invariantiška Atlaso komponentų atžvilgiu. Todėl atlaso struktūros eskizinio projekto parengimas yra pirmasis (ir aukščiausio abstrakcijos lygio) jo projektavimo etapas. Kitų etapų eiliškumą nusako perduodami tarp procesų duomenų srautai – informacija, reikalinga sekančiam procesui vykdyti, kuri yra abiejų grupių koordinuoto darbo rezultatas.
Atlaso struktūros
projektuotojų svarbiausi uždaviniai
yra:
Atitinkamai atlaso turinio projektuotojų svarbiausi uždaviniai tiek eskiziniame, tiek
detalaus projektavimo etape yra šie:
Projekto
valdymo grupė
Projekto
konsultacinė taryba / atlaso redakcinė kolegija
Projekto
įgyvendinimo grupė
Informacinės
sistemos valdymo grupė (agentai, tiesiogiai susiję su
nacionalinio atlaso projektu)
Lietuvos nacionalinio atlaso informacinės sistemos darbo pagrindiniai rezultatai yra:
a)
projektiniai ir kiti dokumentai (9 pav.),
b)
atlaso komponentai (10 pav.),
c) atlaso tiražas ir kiti kartografiniai produktai,
d) sukauptos žinios.
Žemiau pateiktos schemos rodo, kaip Lietuvos nacionalinio atlaso informacinės sistemos agentai susiję su jos rezultatais.
43 pav.Lietuvos
nacionalinio atlaso projekto dokumentų rengimas.
44 pav. Lietuvos
nacionalinio atlaso rezultatų rengimas ir aprobavimas.
Principinė techninės įrangos schema parodyta 11 paveiksle.
45
pav.Kartografinės IS techninė įranga.
Kad institucijos duomenų bazė
būtų optimaliai panaudota, labai svarbu ne tik turėti visus
reikiamus duomenis, bet ir laiku juos atnaujinti, be to, saugoti kuo mažiau
perteklinės, nereikalingos informacijos. Todėl nuolat tenka
spręsti, kurie sukurti komponentai turi tolesnę vertę ir turi
būti išsaugoti po to, kai išleistas atlaso tiražas; kokiu būdu jie
turi būti išsaugoti informacinėje sistemoje; kiek laiko saugomi ir
kas kiek laiko atnaujinami. 5 lentelėje pateikta komponentų
klasifikacija pagal jų saugojimo laiką. Iš jos matyti, kad neužtenka
kiekvienu konkrečiu atveju nuspręsti, kiek laiko bus saugomi
duomenys, bet reikia numatyti ir galimo kiekvieno tipo duomenų atnaujinimo
strategiją.
Nuolatinė
informacija yra lengviausiai inventorizuojama
(užtenka nurodyti jos temą ir unikalų identifikatorių).
Atnaujinami
duomenys turi būti pakeičiami kitais, kai
pasensta, aptikus netikslumus, arba kai jie nebeatitinka reikalavimų
dėl kurių nors kitų priežasčių. Pasenę duomenys
yra neteisingi, todėl paprasčiausiai pašalinami iš duomenų
saugyklos. Šio tipo duomenys galėtų būti inventorizuojami taip
pat, kaip nuolatinė informacija, tačiau turi būti numatyta
galimybė atsiradus poreikiui juos atnaujinti bei aprašytas atitinkamas
procesas. Problema yra ta, kad pakeitus šio tipo duomenis ar informaciją
nauja versija, reikia tuo pačiu metu ją atnaujinti visuose
sudėtiniuose objektuose (saugomuose, arba priklausančiuose kuriamai
naujai sistemai). Todėl turi būti galimybė lengvai surinkti
nuorodas į tuos objektus ir pakeisti automatiškai, kaip atnaujinimo
proceso dalis.
Tokio tipo duomenys yra, pavyzdžiui,
geografinių pavadinimų sąrašai. Pasikeitus vieno pavadinimo
rašybai, reikia ją pakeisti visur, kur tas žodis buvo panaudotas. Tai
tikrai sudėtinga problema.
5 lentelė.
Atlaso komponentų klasifikacija pagal jų saugojimo būdą
Duomenų tipas |
Būdingas pavyzdys |
Nuolatiniai
(jie nekeičiami, be to, gali būti naudojami daug kartų
įvairiems tikslams). |
Iliustracijos,
bendrojo geografinio pagrindo
informacijos sluoksniai. |
Atnaujinami
(jie pasensta arba tampa neteisingi pasikeitus poreikiams, todėl sena
šių duomenų versija vertės nebeturi): a) reguliariai atnaujinami, b) atnaujinami esant poreikiui. |
Sutartinių
ženklų rinkiniai, statistiniai duomenys, kai kurie teminės
informacijos sluoksniai, meteorologiniai žemėlapiai (a). Informaciniai
tekstai, kai kurie bendrosios geografinės informacijos sluoksniai, pavyzdžiui,
pasikeitęs kelių tinklas (b). |
Istoriniai
(saugomos tų pačių duomenų versijos skirtingiems laiko
momentams; versijos data yra būtinas tokio komponento atributas): a) reguliariai atnaujinami, b) atnaujinami esant poreikiui. |
Įvairūs
statistiniai, pavyzdžiui, gyventojų surašymų, duomenys (a). Istoriniai
žemėlapių sluoksniai (b). |
Laikini
(duomenys saugomi tol, kol panaudojami, po to tampa nebereikalingi) |
Labai
specifinė kartografuojamai sričiai, dažniausiai užsakovo pateikiama
informacija; tarpiniai analizės rezultatai. |
Apskaičiuojami
(sukuriami iš kitų saugomų duomenų). Saugomi tik šių
duomenų aprašai. Išimtis yra apskaičiuojami duomenys, kuriuos
numatoma saugoti ilgiau, negu duomenis, iš kurių jie turėtų
būti apskaičiuojami. Be to tokie duomenys gali būti nuolat
saugomi, jei numatoma juos dažnai naudoti. |
Žemėlapiai
(iš sluoksnių), grafikai (iš statistinių duomenų). |
Archyviniai (dažniausiai nekompiuteriniai ir priklauso nuolatinės
informacijos kategorijai) |
Spaudiniai,
atlasai kompaktiniuose diskuose, dokumentai. |
Istoriniai
duomenys saugomi kaip skirtingų datuotų
versijų rinkinys, t.y., sena informacija nėra nekorektiška ir turi
vertę. Tokie dažniausiai yra istorinių žemėlapių sluoksniai
ir kai kurie istorinę vertę
turintys statistiniai duomenys. Sprendimą, kokius duomenis saugoti šiuo
būdu, kokiais laiko intervalais atnaujinti, kada laikyti pasenusiais,
reikia priimti kiekvienu konkrečiu atveju, dažnai tą gali padaryti
tik atitinkamos srities specialistai. Tačiau už atnaujinimo procesą yra atsakingi organizacijos informacinės
sistemos prižiūrėtojai. Istorinių duomenų sukūrimo
data dažnai yra jų unikalaus identifikatoriaus dalis.
Laikini
duomenys, jei tik jie nėra tarpiniai
skaičiavimų rezultatai, paprastai būna specifiški kuriai nors
siaurai kartografuojamai sričiai ir pateikiami dažniausiai užsakovo.
Tikimybė, kad jų prireiks ateityje arba yra labai maža, arba juos
geriau apsimoka gauti iš kitų šaltinių, negu saugoti organizacijos
duomenų bazėje. Pavyzdys šiuo atveju gali būti statistiniai
ekonominės geografijos duomenys, kuriuos kaupia, atnaujina ir bet kuriuo
metu gali pateikti Statistikos departamentas. Tai pačiai grupei
priskiriami ir užsakovo pateikiami duomenys, kuriuos naudoti organizacijai
nesuteikiama teisė.
Sukuriami
duomenys yra arba apskaičiuojami, arba
komponuojami iš kitų tipų saugomų duomenų. Problema yra
nuspręsti, kada objektą laikyti sukuriamu (tuo atveju reikia saugoti
jo sukūrimo metodą), o kada verta saugoti patį objektą.
Bendru atveju, sprendimas priklauso nuo objekto naudojimo dažnumo ir
resursų sąnaudų, reikalingų jam sukurti iš turimų
duomenų. Be to, duomenys, kurie teoriškai ghalėtų būti
apskaičiuojami, turi gauti nuolatinių arba atnaujinamų duomenų
statusą tuo atveju, kai numatoma juos saugoti ilgiau, negu kurį nors
jų apskaičiavimui reikalingą komponentą.
Tas pats geografinės informacijos sluoksnis (pavyzdžiui, reljefas,
hidrografija, gyvenvietės) dažnai naudojamas kuriant įvairius
žemėlapius. Problema šiuo atveju yra ta, kad, naudojant skirtingo bazinio
mastelio sluoksnius, kartografijos standartai reikalauja skirtingo
generalizacijos lygio. Priklausomai nuo informacijos tipo, generalizavimo
galimybės ir jo sudėtingumo, pasirenkamas vienas iš geografinės
informacijos sluoksnio saugojimo variantų:
a)
saugoti vieną
sluoksnį, kurio generalizaciją nulemia šaltinio mastelis (jis
turėtų būti pakankamai stambus) ir kiekvieną kartą
prireikus, jį generalizuoti;
b)
saugoti keletą to paties
sluoksnio skirtingo (bet standartinio ir iš anksto numatyto bei visiems vienodo)
mastelio variantų. Tai geras būdas, kai naudojama programinė
įranga neleidžia generalizuoti automatiškai, arba kai generalizavimo
procesas yra sudėtingas;
c)
išskaidyti sluoksnį į
keletą lygių ir komponavimui panaudoti kelis reikiamus lygius. Tai
saugojimo variantas sluoksniams su diskrečiais hierarchiškai
klasifikuotais objektais (pvz. gyvenvietėmis), jis pakeičia
antrąjį variantą, kuris šiuo atveju nėra ekonomiškas, nes
generalizacija tokiam sluoksniui yra paprastas tam žemesnio rango objektų
atmetimas.
Archyviniai
duomenys yra tokie, kurių gali prireikti
ateityje ir jie iš principo svarbūs organizacijai, bet yra sudėtingi,
užima daug vietos ir praktiškai naudojami labai retai. Jiems priskiriami ir
tokie objektai, kaip integruoti žemėlapiai, kuriuos sudėtinga
sudaryti iš sluoksnių dėl kurios nors priežasties (pavyzdžiui,
nestandartinė kartografuojama teritorija). Archyvuose saugomi ir
neskaitmeniniai objektai. Tačiau šio tipo duomenims taip pat taikomos
visos įprastų nuolatinių duomenų inventorizavimo taisyklės.
Duomenų
naudojimas. Lietuvos nacionalinio atlaso IS
duomenys turi būti prieinami ir kitiems naudotojams. Duomenų
suradimui ir jų katalogizavimui geoduomenų bazėje saugomą
informaciją reikia dokumentuoti, pageidautina pagal ISO 19115 standartą.
Lietuvos nacionalinio atlaso IS metaduomenys (informacija apie duomenų
naudojimo teises, jų atnaujinimo dažnumą ir pan.) turės
būti publikuojami LGII portale.
Tikslinga sukurti ir LGII portale teikti iš anksto paruoštas
duomenų temines vizualizacijas, tam kad jie taptų lengviau
interpretuojami galutiniams vartotojams.Taip pat tikslinga leisti naudotojams
atlikti tam tikras, iš anksto numatytas geografines bei atributinės
informacijos užklausas.
46 pav.Lietuvos nacionalinio atlaso IS duomenų naudojimas visuomeniniame sektoriuje
Aprašyti
informacinės sistemos procesai neturi būti idealizuojami, tačiau
kiek įmanoma efektyviai taikomi
praktikoje. Vykdant projektus priimamos prielaidos, susijusios su kokybės
vertinimu.
Tai yra, reikia
visada atsižvelgti į klaidų galimybę ir numatyti procedūras
joms aptikti ir šalinti ne tik projektavimo metu gaunamiems rezultatams, bet ir
patiems procesams.
Projekto
rezultatų rodikliai yra laiku
sukurti numatyti reikalaujamos kokybės atlaso komponentai. Kokybės
kontrolė vykdoma projekto įgyvendinimo plane numatytuose
kontroliniuose taškuose, kai gaunami pagrindiniai rezultatai. Neadekvačios
kokybės ar turinio komponentas laikomas nesukurtu ir reaguojama
atitinkamai.
Projekto
tarpinių ir galutinių rezultatų bei vykdomų veiklų kokybei
užtikrinti numatyti standartiniai metodai bei kelių lygių
procedūros (6 lentelė):
6 lentelė.
Lietuvos nacionalinio atlaso projekto kokybės vertinimas
Objektas |
Metodas |
Agentas |
Esminis rezultatas Tarpinis rezultatas |
Rezultatų peržiūra |
Mokslinis vadovas, temos redaktorius |
Įsitikinimas, kad rezultatas
atitinka formalias specifikacijas |
Kartografas, dizaineris |
|
Korektūros |
Kartografas, redaktorius-stilistas |
|
Techninės kokybės vertinimas
(arba testavimas) |
Kartografas, technologas |
|
Teminio turinio vertinimas |
Temos redaktorius |
|
Bendra peržiūra su informacijos
teikėjais ir kartografais |
Redkolegija, projekto valdymo grupė |
|
Ekspertų vertinimas |
Redkolegija, išorės ekspertai |
|
Naudotojų apklausos ir vertinimai |
Projekto valdymo grupė |
|
Procesas |
tikrinimas |
Projekto koordinatorius |
Projekto lėšų panaudojimas |
vidinis auditas |
Projekto vadovas |
Programų
sistemų procesų vertinimo standartas, paremtas aukšto abstrakcijos
lygio procesų klasifikacija gali būti pritaikytas ir
kartografinių kūrinių analizei ir vertinimui. Šis standartas
siūlo karkasą procesų vertinimui ir organizavimui veiklos cikle
kaip gyvavimo ciklo modelio dalį. Išskirtos pagrindinės veiklos:
1)
organizuoti
kokybės vertinimą;
2)
panaudoti
kokybės vertinimo rezultatus;
3)
išmatuoti
procesų efektyvumą;
4)
numatyti
pagerinimo veiksmus, suderintus su pagrindiniais veiklos tikslais;
5)
pasinaudojant
proceso modeliu, jį optimizuoti.
* Šaltinis: Juan Kė. Senovės Kinijos mitai.
Vilnius, „Mintis“, 1998, p.123.
[1] Abiejų terminų santrumpos anglų kalba yra vienodos GIS –
GISystems ir GIScience, todėl jie yra dažnai painiojami arba neteisingai
interpretuojami.
[2] 2005 metais atsižvelgiant į stiprėjančią
sąsają su geografinės informacijos mokslu, nuspręsta
pakeisti asociacijos pavadinimą įrašant papildomą eilutę „International Association for Cartography
and Geographic Information” – Tarptautinė kartografijos ir
geografinės informacijos asociacija.
[3] Priimti 10-tosios Generalinės
Asamblėjos, Barselonoje, Ispanijoje, 1995 m. rugsėjo 3d.
[4] Su planu galima susipažinti TKA svetainėje http://www.icaci.org/.
[5] Pagal: Takashi Morita. Reflections on the Result of Questionnaire of the Definition of Map, Cartography and GIS. Pranešimas TKA Teorinės kartografijos komisijos seminare "Rinktinės teorinės kartografijos problemos", Gdanske (Lenkija), 2002 07 20.
* Šaltinis: J.R.R. Tolkien. The
Lord of the Rings. HarperCollins Publishers, London, 1991
[7] Apie kibernetinės erdvės
modelius daug informacijos galima rasti adresu http://www.cybergeography.org/atlas/atlas.html
[8] Gana abejotina, ar duomenų bazę
laikmenoje galima laikyti materialiu objektu; tikrai materiali yra tik pati
laikmena. O ir pats skirstymas praktiškai nėra labai naudingas.
[9] Pateiktas A. Wolodtschenko (TKA
Teorinės kartografijos komisijos pirmininkas 1995-2005)
[10] Pateiktas A. Wolodtschenko
* Taip vadinama
“palydovo krizė” kilo 1957 m. spalio 4 d., kai tuometinė Tarybų
Sąjunga paleido pirmąjį dirbtinį Žemės palydovą Sputnik 1. JAV, tuo metu
įsitikinusioms savo lyderyste kosminių technologijų srityje, tai
buvo didelis šokas (du JAV bandymai paleisti palydovus buvo nesėkmingi).
Jo rezultatas – serija įvairaus masto JAV iniciatyvų ir
programų, tarp jų NASA (angl.: National
Aeronautics and Space Administration) įkūrimo, per
metus keturis kartus išaugusio mokslinių tyrimų finansavimo bei projektų valdymo
(vadybos) disciplinos formavimas
[13] Apskritai reikalaujama, kad skirstymas būtų vienareikšmis, t.y., objektas vienu metu priklausytų vienai ir tik vienai klasei. Tačiau ne visada įmanoma taip suskirstyti sudėtingus objektus. Tada įvedamos priklausomybės klasei su tam tikra tikimybe ar laipsniu sąvokos (angl.: fuzzy dependences).
[14] J.-F. Hangouet. Geographical multi-representation: striving for the
hyphenation. Int. J. Geographical Information Science, Vol. 18, No. 4,
June 2004, p. 309–326
* Šaltinis:
Senovės pasaulio paslaptys. Alma
Littera, Vilnius, 2002
[15] Formalioji kalba yra dirbtinė kalba, sudaryta iš riboto rinkinio
gramatikos ir sintaksės taisyklių.
Natūralioji kalba susiformuoja savaime ir tk vėliau aprašoma
taisyklėmis. Esperanto kalba galėtų būti pavyzdžiu, kaip
natūraliųjų kalbų elementai panaudoti dirbtinei, beveik
formaliai kalbai sukurti. Vis dėlto ji nepaplito kaip pilnavertė
bendravimo priemonė.
[16] Neytchev P., The Main Trends of Theoretical Cartography and the Map Language.
Pranešimas seminare "The Selected Problems of Theoretical Cartography 2002"
(Gdanskas, Lenkija, 2002)
[17] H. Schlichtmann.Visualization in Thematic
Cartography: Towards a Framework. University of Regina, Regina, Canada
[18] Apie projektą informaciją galima rasti http://www.digitalearth.gov
[19] Trimačio
reljefo modelių programos http://www.tec.army.mil/TD/tvd/survey/survey_toc.html; programinė įranga apskritai http://www.prenhall.com/slocum/tools.htm
[20] Gabbard, J. L. and D. Hix. 1997. A Taxonomy of
Us-ability Characteristics in Virtual Environments. Virginia Polytechnic
Institute and State University, Blacksburg, VA. Internete: http://csgrad.cs.vt.edu/~jgabbard/ve/documents/taxonomy.pdf ;
Bowman, D. A. and L. F. Hodges. 1999. Formalizing the
design, evaluation, and application of interaction techniques for immersive
virtual environ-ments. Journal of Visual
Languages and Computing 10: 37-53. Available at http://www.idealibrary.com .
[21] Žr.: http://lims.mech.northwestern.edu/projects/haptic/, http://marg.www.media.mit.edu/people/marg/haptics-bibliography.html, http://www.haptics-e.org/, http://marg.www.media.mit.edu/people/marg/haptics-pages.html
[23] Informacija apie institutą:
http://www.iais.fraunhofer.de;
daugiau http://www.augmented-reality.org/
[24] Metafora – tai naudotojo sąsajos forma, kai darbas su technine ir programine įranga modeliuojamas kaip kuri nors įprasta veikla, pavyzdžiui "darbo stalo" (angl.: desktop) metafora, sukurta Xerox ir išvystyta Apple, o dabar taikoma beveik visose operacinėse sistemose.
[25] CoVis
projektas http://www.covis.nwu.edu
[26] Apie naudojamumo vertinimo metodus galima skaityti http://www.cs.umd.edu/~zzj/UsabilityHome.html
* Darbas būtinai vyksta 2 etapais. Sudaromas iš pradžių bendriausias eskizinis projektas, dažniausiai – esybių ryšių modelis; jį aprobavus, projektas detalizuojamas.
* Tai dokumentas, kuriame fiksuojami užsakovo pageidavimai peržiūrėjus projektą ir įvertinama, ar galima (prasminga) juos patenkinti.
