Vilniaus universitetas
Gamtos Mokslų fakulteto
Kartografijos centras
Lietuvos nacionalinio atlaso
kartografinės
informacinės sistemos projektas
(teorinis modelis ir
metodinės rekomendacijos)
Parengė:
doc. dr.
Giedrė Beconytė
prof. habil. dr.
Paulius Kavaliauskas
Vilnius, 2005
Turinys
1. Kartografinės informacinės
sistemos teorinis modelis
1.1 Informacinės sistemos samprata
1.2 Informacinis-technologinis kontekstas
1.3 Kartografinės informacinės
sistemos projektavimo metodinės nuostatos
1.3.2 Gyvavimo ciklo modelio samprata
1.3.3 Kartografinio projektavimo principai
1.4 Kartografinės informacinės
sistemos struktūra
1.4.2 Sistemos procesai ir GCM
1.4.4 Sistemos pagrindiniai rezultatai
1.5 Kartografinės informacinės
sistemos reikalavimų rengimo principai
1.5.1 Teminės kartografijos
reikalavimų specifika
1.5.2 Reikalavimų klasifikacija ir
aprašymo principai.
1.6 Kartografinės informacinės
sistemos valdymas
2. Lietuvos nacionalinio atlaso
koncepcija
2.1 Lietuvos nacionalinio atlaso IS
kūrimo prielaidos ir tikslai
2.1.2 Sąsajos su mokslo tyrimais ir
studijomis Vilniaus universitete
2.1.3 Lietuvos geografinės
informacijos infrastruktūros kontekstas
2.1.4 Lietuvos nacionalinio atlaso IS
kūrimo tikslai
2.2 Lietuvos nacionalinio atlaso specifika
2.2.1 Lietuvos nacionalinio atlaso naudotojai
2.2.2 Lietuvos nacionalinio atlaso struktūra
2.3 Lietuvos nacionalinio atlaso maketas
3. Lietuvos nacionalinio atlaso
informacinės sistemos kūrimo metodinės rekomendacijos
3.1 Lietuvos nacionalinio atlaso IS
modelis
3.1.1 Lietuvos nacionalinio atlaso
duomenys ir komponentai
3.1.2 Lietuvos nacionalinio atlaso
gyvavimo ciklo modelis
3.1.3 Lietuvos nacionalinio atlaso IS
duomenų valdymas
3.1.4 Kokybės užtikrinimo
priemonės
3.1.5 Kartografinio vizualizavimo projektavimo
rekomendacijos
3.2 Pagrindiniai projekto
sėkmės faktoriai
Patirtis Lietuvoje: kokybę lemiantys veiksniai
Informacinės sistemos poreikis paprastai yra sąlygotas
verslo.
Informacinę
sistemą galima apibrėžti dviem aspektais:
a)
struktūriniu – materialus
nešiklis + žinių, prasmės struktūra, reiškianti kuriuos nors
objektus ar procesus;
b)
funkciniu – tiesioginiai ir
grįžtamieji ryšiai tarp objektų.
Struktūriniu aspektu
informacines sistemas tiria semiotika
(mokslas apie ženklų sistemas), funkciniu – matematika, o abiem aspektais – informatika.

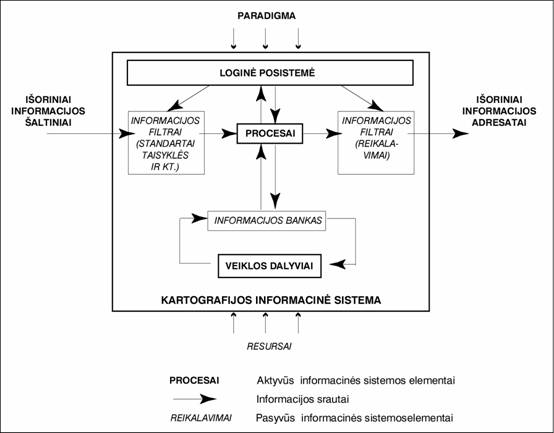

1 pav. Informacinės sistemos struktūra
Informacinė sistema (IS) – tai
materiali sistema, galinti priimti, kaupti, saugoti, transformuoti, naudoti ir
skleisti informaciją. Ją sudaro aktyvieji elementai: šaltinis,
srautas ir transformatorius bei pasyvieji elementai: informacijos bankas,
dokumentai, informaciniai barjerai (1 pav.).
Barjerai
– sistemos elementai, sulaikantys ar pristabdantys informacijos srautą:
a) filtrai – skaido, atskiria tam tikrą
temą nuo viso srauto;
b) stabdžiai – sulėtina ar blokuoja
informacijos perdavimą (nuotolio, paieškos, kalbos, erdvės).
Loginė
posistemė yra skirta naujai informacijai gauti iš jau turimos atliekant
taisyklių rinkiniais apibrėžtas operacijas. Informacijos filtrai
skirti informacijos srauto skaidymui, temų atskyrimui ir atrankai.
Svarbiausi
kartografijos informacinės sistemos komponentai yra: kartografinių
kūrinių sudarymo bei pagalbiniai procesai,
informacijos bankas ir procesus
vykdantys veiklos dalyviai
(agentai).
Informacinės sistemos modelis apibrėžia:
1)
kompleksinius veiklos tikslus;
2)
sistemos duomenis;
3)
numatomus naudotojus;
4)
sistemos užduotis (funkcijas)
ir jų tarpusavio priklausomybę;
5) funkcijų rezultatus kontrolei ir
stebėjimui;
6)
technologijas toms funkcijoms
vykdyti;
7)
žmonių išteklius ir kitus
reikiamus resursus.
Pagal
bendrą modelį gali būti kuriamos įvairių tipų ir
įvairių dalykinių sričių informacinės sistemos.
Kartografinė informacinė sistema – tai sistema, skirta kaupti, saugoti, transformuoti, naudoti ir skleisti
informaciją, leidžiančią geografinius
duomenis pateikti naudotojui žemėlapių
ir/arba atlasų pavidalu. Taigi, kartografinė informacinė sistema
yra geografinė informacinė sistema,
specializuota kartografinių
produktų gamybai. Pagrindinė tokios sistemos ypatybė yra
tai, kad geografiniai duomenys, naudojami žemėlapiams sukurti, nėra
nuolat saugomi sistemoje, o gaunami iš jų gamintojų (pageidautina –
pirminių šaltinių). Kaip ir visos šiuolaikinės IS,
kartografinė informacinė sistema turi funkcionuoti naujausių informacinių
technologijų aplinkoje.
Teminės kartografijos informacinė
sistema – tai kartografinė informacinė sistema, specializuota
teminiams kartografiniams kūriniams rengti. Tokia sistema turi būti
pritaikyta apdoroti ir valdyti labai skirtingų temų, tipų ir formatų informacijai,
patenkančiai iš įvairių šaltinių. Be to, ji turi būti
lengvai pritaikoma įvairiems, iš anksto nenumatytiems kartografiniams
produktams kurti. Teminės kartografijos informacinės sistemos
paprastai nereikalauja labai specializuotos technologinės platformos, bet
pasižymi didele vykdomų procesų įvairove, todėl jose
ypač svarbūs žmonių ištekliai ir valdymo aspektas, nuo kurio
didele dalimi priklauso sistemos efektyvumas.
Lietuvos nacionalinio atlaso informacinė
sistema –
tai teminės kartografijos informacinė sistema, specializuota
palyginti smulkaus mastelio valstybės teritorijos teminių
žemėlapių ir atlasų rengimui. Pagrindinis šios sistemos tikslas yra pateikti Lietuvos
visuomenei patikimą, kompleksišką ir išsamią geografinę
informaciją apie pagrindinius valstybės gyvenimo aspektus –
gamtą, kultūrą (visuomenę ir ūkį) ir vystymosi
istoriją. Pagrindinis šios sistemos produktas
yra prestižinis kartografinis leidinys – nacionalinis atlasas.
Tačiau
reikia atkreipti dėmesį, kad kuriama IS nėra skirta vienam
kūriniui rengti; ji turi būti pakankamai funkcionali, kad
galėtų užtikrinti maksimalų
sukauptos informacijos ir žinių panaudojimą kitiems, susijusiems tikslams:
Lietuvoje
teminės kartografijos informacinė sistema, kuriama valstybės
poreikiams šioje srityje tenkinti, yra neatsiejama nuo nacionalinio atlaso informacinės
sistemos, todėl toliau jų neskirsime ir kalbėsime tik apie Lietuvos
nacionalinio atlaso IS.
Šiuo metu galima teigti, kad
kompiuterizacija teminėje kartografijoje, kaip ir daugelyje kitų
sričių, yra sukėlusi informacinį “sprogimą”, kurio
pagrindinė pasekmė yra
nepaprastai greitas teorinių galimybių (o kartu ir
naudotojų poreikių augimas), nuo kurio atsilieka praktinio
įgyvendinimo galimybių augimas – taigi, nors kuriamų
produktų ir sistemų kokybė gerėja, vistiek nesuvaldomai
didėja atotrūkis tarp
naudotojų poreikių ir
jų patenkinimo laipsnio.
Technologijų
vystymasis sukuria naujo tipo problemas, kurių numatyti praktiškai
neįmanoma arba labai sunku. Suvokiant, kad neįmanoma sukurti
produkto, idealiai tenkinančio naudotojų poreikius, ieškoma priimtino
balanso tarp darbo laiko, sąnaudų ir produkto tipo bei kokybės.
Vystantis technologijai ir didėjant kuriamų sistemų
sudėtingumui ir kompleksiškumui, keitėsi informacinių
sistemų kūrimo sąnaudų maksimumo sritis: šio amžiaus
viduryje didžiausios projektų sąnaudos buvo susijusios su
techninės įrangos įsigijimu, 8–9 dešimtmečiais išlaidas
techninei įrangai pralenkė programinės įrangos kaina. Šiuo
metu brangiausiai kainuoja sistemų priežiūra ir modernizavimas,
tačiau yra aiški tendencija didėti sistemų valdymo išlaidų svoriui.
Būtina atsižvelgti
į šiuos pagrindinius veiksnius, ribojančius kompiuterinės
kartografijos technologijų
teikiamas teorines galimybes ir įtakojančius sukurtų
informacinių sistemų funkcionavimą.
Veiklos sudėtingumas.
1. Kuriamos sistemos ir produktai darosi vis sudėtingesni,
jų naudotojų reikalavimai nuolat didėja ir keičiasi,
todėl vis sunkiau apibrėžti
reikalavimus ir juos įgyvendinti. Pavyzdžiui, jei anksčiau atlaso
skaitytojas suvokdavo, kad žemėlapyje pateikiamą informaciją
riboja jo dydis, tai skaitmeninio atlaso naudotojas žino, kad technologija
leidžia rodyti kur kas daugiau informacijos tame pačiame žemėlapyje,
be to, gauti papildomą informaciją apie pavaizduotus objektus,
įskaitant garso ir vaizdo įrašus, todėl bet kokie apribojimai
sukelia jo nepasitenkinimą.
2. Logiška išvada: kartografinių informacinių sistemų
kūrėjams reikia vis platesnių ir gilesnių žinių, patirties ir
įgūdžių. Pavyzdžiui, kad galėtų efektyviai
panaudoti kompiuterių teikiamas galimybes, kartografas jau turi būti
susipažinęs ir su GIS, informatika, projektavimo ir duomenų
bazių valdymo metodais ir kt. Todėl nuolat trūksta ir ateityje
trūks kvalifikuoto personalo (ne tik Lietuvoje, bet ir kur kas labiau
technologiškai išsivysčiusiose šalyse).
3. Informacinių sistemų valdymas darosi labai sudėtingas; vis sunkiau
apskaičiuoti projekto darbams reikalingą laiką ir jų
kainą, todėl didėja su šiais faktoriais susijusi rizika. Tai ne tik kartografijos, bet ir bendra
sudėtingų informacinių sistemų problema.
Aplinkos įtaka.
1.
Informacinė sistema turi
būti kuriama taip, kad galėtų lengvai prisitaikyti prie greitai
besikeičiančių aplinkos sąlygų ir operatyviai reaguoti
į naujų produktų poreikį ar reikalavimų pasikeitimą.
2.
Kad galėtų konkuruoti
rinkos sąlygomis, organizacija siekia mažinti išlaidas sistemai ar
produktui kurti, tačiau tuo pačiu metu turi gerinti jo kokybę. Todėl šiems
tikslams siekti tenka išnaudoti ir mažiausias procesų optimizavimo galimybes.
Ekonominis sudėtingumas.
Lietuvos nacionalinio atlaso IS siekiamas
natūralus tikslas – sutrumpinti produktų kūrimo ciklą,
padidinant produktyvumą ir rezultatų kokybę. Taip atsiranda
prieštara, reikalaujanti efektyvių
projekto valdymo sprendimų.
Kartografinė informacinė
sistema privalo būti orientuota į jos produktų naudotojų poreikius konkrečiu
laikotarpiu, t.y., lanksčiai pritaikoma diegiant naujas technologijas ar
planuojant naujo tipo produktus, tame tarpe ir elektroninius. Stebint
pagrindinio kartografinės informacinės sistemos rezultato –
žemėlapio – funkcijų kaitą nuo seniausių laikų iki
dabar (2 pav.), matoma vis didėjanti jo reikšmė ir reikalavimai,
keliami tokio tipo produkto gamintojams. Galima numatyti, kad ateityje kartografinės
informacinės sistemos produktų naudotojai taps vis aktyvesni, o patys
produktai turės būti vis interaktyvesni ir labiau susieti tarpusavyje
tiek vertikaliai (skirtingų temų duomenys), tiek horizontaliai
(skirtingų regionų ir valstybių tos pačios temos duomenys).

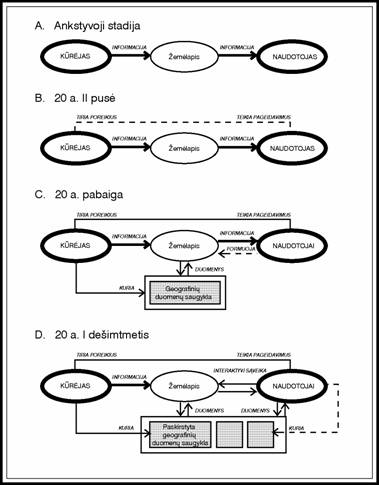

2 pav. Žemėlapio funkcijų
kaita 20 amžiuje
Taigi, projektuojant kartografinę informacinę sistemą, būtina laiku atsižvelgti į pokyčius ir tendencijas šiose srityse:
Projektuojant
Lietuvos nacionalinio atlaso IS ir atsižvelgiant į tai, kad ji ateityje
bus išplėsta iki nacionalinio masto teminės kartografijos IS, ji turi
būti kuriama laikantis Valstybės
informacinių sistemų kūrimo metodikos (patvirtinta
Informacinės visuomenės plėtros komiteto prie Lietuvos
Respublikos Vyriausybės direktoriaus 2004 m. spalio 15 d. įsakymu Nr.
T-131).
Projektuojant ir kuriant
kartografinę informacinę sistemą, būtina laikytis bendrųjų sistemų projektavimo
principų.
Jei IS dalys kuriamos ne
kartu, skirtingų žmonių ar institucijų, arba formuojamos
neturint išankstinio projekto, gali susidaryti labai nepalanki situacija
(“salų” sistemos):
·
dubliuoti duomenys (todėl
yra rizika, kad jie bus neišsamūs arba prieštaringi);
·
dvigubos pastangos kuriant
produktą (negalint panaudoti jau sukauptos informacijos);
·
neprieinama informacija
dėl nesuprastų reikalavimų;
·
technologijų
įvairovė ir nesuderinamumas;
·
informacijos perdavimo
problemos;
·
susiejimo problemos pertvarkant,
išskiriant, sujungiant IS dalis;
·
išeinant darbuotojams neišvengiamai
prarandamos žinios.
Sprendimai minimizuoti šiuos
faktorius turi būti pagrįstas vieningu
požiūriu į sistemą, kuris apima:
Sistemų projektavimo metodai turi
būti taikomi planuoti, skirstyti projekto resursams, stebėti
užduočių vykdymui bei dokumentuoti.
Visos sistemos keičiasi. Tai
atsitinka dėl nepastebėtų klaidų, pasikeitusių
reikalavimų, sistemai plečiantis. Pokyčiai gali liesti sistemos
funkcijas (pavyzdžiui, įdiegus naują technologiją), informacijos
struktūrą (pavyzdžiui, pasikeitus žemėlapio informacijos klasifikavimui), arba visą sistemą, kai ji plečiama.
Siekiant greitai atlikti pakeitimus, visos sistemos dalys turi būti
išsamiai dokumentuotos, o jų
elementai turėti vienodą
struktūrą.
Sistemos projektavimas gali
būti atliekamas “iš viršaus žemyn” – tai metodiškas sistemos kūrimas
(“informacijos inžinerija”) arba atvirkščiai, kai kuriama būtent tai,
ko reikia konkrečiu metu (intuityvus kūrimas). Pirmasis variantas
skirtas ilgalaikiams tikslams – sistemos integracija pasiekiama vystant vienintelį loginį modelį,
kuris apima visą informaciją, reikalingą įstaigos ar
projekto tikslams siekti. Pasirinkus šį variantą, projekto pradžioje
reikalingos palyginti didelės investicijos, kurios vėliau atsiperka.
Antrasis variantas tinka siauros srities trumpalaikiams tikslams, sistema
kuriama fragmentiškai iš atskirų mažesnių dalių pagal tų dalių poreikį, dažnai
naudojant skirtingus modelius, o vientisumo užtikrinimo lėšos taupomos bendros
sistemos stabilumo sąskaita.
Didelės kartografinės informacinės sistemos, kaip, pavyzdžiui, šalies nacionalinio atlaso, projektavimas ir kūrimas užima keletą metų, kūrime dalyvauja dešimtys skirtingų sričių specialistų, naudojami dideli kiekiai įvairių tipų duomenų ir atliekami skirtingi darbai – tai ilgas, sudėtingas ir brangus procesas. Todėl reikia panaudoti visas įmanomas jo planavimo ir valdymo palengvinimo priemones.
Kadangi pastoviausi (mažiausiai besikeičiantys) kartografinės informacinės sistemos komponentai yra veiklos procesai, būtent jie turi sudaryti informacinės sistemos karkasą. Norint efektyviai valdyti projekto informacinę sistemą, reikia iš anksto numatyti, kokie konkretūs darbai bus atliekami, suplanuoti resursus ir jų panaudojimą, be ko net nebūtų įmanoma sudaryti darbų sąmatos. Didelei informacinei sistemai tai įmanoma tik suskaidžius jį į procesus, kurių kiekvienas yra logiškai atskiras, apibrėžtas ir pakankamai lengvai valdomas. Procesų vykdymo eilės tvarka taip pat svarbi, nes jos nežinant neįmanoma planuoti resursų. Formalizavus informacinės sistemos kūrimo suskaidymą į procesus tiek, kad jis tiktų skirtingoms kartografinėms sistemoms organizuoti ir palaikyti, gausime tipizuotą schemą – kartografinės informacinės sistemos gyvavimo ciklo modelį. Gyvavimo ciklas – tai laikotarpis nuo sistemos sumanymo momento iki jos sunaikinimo arba pakeitimo iš principo nauja sistema.
Dekomponavus kartografinės informacinės sistemos kūrimą į dalis, galima standartizuoti skirtingų produktų kūrimo planavimą ir valdymą, numatyti kontrolės priemones, ir, svarbiausia, aprašyti, kokie veiksmai ir kokia tvarka turi būti atliekami, norint gauti reikiamą rezultatą.
Sistemos gyvavimo ciklo modelis (GCM) – laiko ašyje tvarkingai išdėstyta sistemos gyvavimo metu vykdomų procesų ir užduočių seka, su numatytais kontrolės taškais ir sukuriamais tarpiniais ir galutiniais rezultatais. Problema yra parinkti projektavimui tinkamą modelį, atspindintį realiai vykdomus (persidengiančius laike) procesus, ir užtikrinantį jų sinchronizavimą. Reikia pabrėžti, kad gyvavimo ciklo modelis negali būti tapatinamas su jokia konkrečia metodika, juo labiau – technologija; jo paskirtis yra nustatyti stadijų eiliškumą ir perėjimo tarp stadijų kriterijų, tuo tarpu metodika nustato darbų vykdymo būdus ir priemones. Konkrečiai informacinei sistemai sudarytame gyvavimo ciklo modelyje produkto kūrimas gali būti suskaidytas iki technologinių operacijų lygmens, t.y. laiko ašyje tvarkingai išdėstytos operacijos aprašomos ketvertais:
Visada kyla klausimas, kokia sistemos kūrimo paradigma reikėtų remtis sudarant kartografinės informacinės sistemos modelį. Du pagrindiniai metodai – sistemų konstravimas “iš apačios į viršų” ir “iš viršaus į apačią” turi savų privalumų ir trūkumų. Taikant “iš apačios į viršų” modeliavimą, iš pradžių parenkama technologija, po to sprendžiama, kaip kurti sistemą naudojant tos technologijos priemones. Tai labai realistinis požiūris, nes dažniausiai technologija ir nulemia, kas ir kaip bus daroma. Tačiau įdiegiant naujas technologijas dažnai iš esmės keičiasi specialistų kvalifikacijos bei praktinio darbo patirties reikalavimai, trukdo nusistovėjusios tradicijos, dažniausiai kyla apmokymo ir įsisavinimo problemų.
Lietuvos nacionalinio atlaso
projektas yra ilgalaikis, sudėtingas duomenų ir veiklų prasme,
numatomi pakartotiniai atlaso tiražai ir sukauptų duomenų panaudojimas
kitiems tikslams, todėl kuriant
kartografinę informacinę sistemą, turėtų vyrauti
projektavimo "iš viršaus į apačią" paradigma.
Kuriant sistemos dalis ar šalutinius produktus (pavyzdžiui, konkrečias
kartografų darbo vietas arba atskirus žemėlapius) galima orientuotis
į tuo metu turimus duomenis ir resursus (taip pasireiškia antrasis, “iš
apačios į viršų”, požiūris), tačiau integruojant tokiu
būdu sukurtas dalis į Lietuvos
nacionalinio atlaso informacinę sistemą būtina jas pilnai
priderinti prie sistemos projekto, paties projekto nekeičiant.
Sudarant gyvavimo ciklo
modelį pagrindiniai tikslai yra:
1.
Nustatyti, kokie veiksmai ir kokia
eilės tvarka turi būti atliekami, norint sukurti
funkcionuojančią sistemą.
2.
Numatyti, kokiais laiko momentais ir kas
turi būti kontroliuojama,
tikrinama ar nenukrypta nuo planuoto darbų grafiko.
3. Unifikuoti produktų kūrimo planavimą, valdymą ir kontrolę
Informacinės sistemos
kūrimas skaidomas į procesus, o proceso tikslas yra pervesti
sistemą iš vienos būsenos į kitą, kokybiškai naują,
skirtingą ir prasmingą. Detaliame modelyje galima išskirti ir
tarpines būsenas, kurios skiriasi kokiomis nors kokybinėmis
charakteristikomis, bet pačios savaime nėra prasmingos. Laiko ašyje
vienas procesas atitinka vieną sistemos gyvavimo etapą, o kokybiškai
naują sistemos būseną kuriantys procesai sudaro stambesnę
pakopą – sistemos gyvavimo stadiją.
Paprasčiausias yra tiesinis gyvavimo ciklo modelis, kuriame stadijos ir etapai laiko ašyje nepersidengia. Sudėtinga kiekvienam procesui iš karto rasti vietą modelyje, nes jų dauguma vyksta lygiagrečiai ir net netolydžiai. Todėl dažnai sudaromas tik palyginti paprastas modelis, atspindintis pagrindines projektavimo stadijas ir kontrolės taškus. Detalizuojant modelį, procesai skaidomi į užduotis, kurių tikslas yra suformuoti vieną sistemos būsenos struktūrinį elementą, pavyzdžiui, eskizinio projektavimo proceso užduotis yra žemėlapių turinio eskizinis (bendro pobūdžio, orientacinis) projektavimas. Procesų skaidymo būdas priklauso nuo įvairių faktorių – tiek nuo pasirinktos kūrimo paradigmos, tiek nuo kuriamos sistemos specifikos, projektavimo metodų ir pan. Dažniausiai visas modelis yra pagrįstas sistemų kūrimo “iš viršaus į apačią” paradigma, t.y. užsibrėžtas tikslas ir suprojektuota sistema, kokią ją norima matyti, tuo momentu nesiejant jos su konkrečiomis technologijomis. Reikia pažymėti, kad žemesniuose lygmenyse detalizuojant sistemos kūrimo stadijos procesus, šios paradigmos pritaikyti dažnai neįmanoma, nes technologinės operacijos negali nepriklausyti nuo naudojamos technologijos, todėl žemesniame lygyje ši stadija būtų projektuojama “iš apačios į viršų”. Apskritai, paradigmos “iš apačios į viršų” naudojimas žemiausiame lygmenyje nėra didelis trūkumas.
Tarp stadijų ir etapų numatomi grįžtamieji ryšiai, nes bet kuriuo momentu gali paaiškėti, kad priimti sprendimai buvo neteisingi ir reikia peržiūrėti praėjusių stadijų rezultatus, tačiau idealiame modelyje stadijos laikomos nepersidengiančiomis laiko ašyje.
Kontrolės taškai numatomi po
pagrindinių etapų ir yra skirti įvertinti ir patvirtinti etapo
pabaigoje gautam konkrečiam rezultatui – produkto specifikacijai,
eskiziniam ir detaliam projektui, sistemos maketui, dokumentacijai, ir,
galų gale, užbaigtam produktui. Jie reikalingi tam, kad būtų laiku
pastebėti nukrypimai nuo suplanuotos darbų eigos, projekto, arba
techninėje užduotyje aprašytų reikalavimų ir, esant reikalui,
projektas būtų koreguojamas. Apskritai yra tikslinga kontrolės
taškus tapatinti su konkrečių rezultatų gavimo momentais. Tolimesnė
konkreti darbų eiga priklauso nuo prieš tai buvusių stadijų, pavyzdžiui,
po specifikavimo sprendžiama, ar produktą reikia projektuoti ir kurti, ar
paprasčiau jį įsigyti, po detalaus projektavimo galima kurti
atlaso komponentus arba iš karto integruoti, jei tie komponentai jau sukurti.
Tiesinis gyvavimo ciklo
modelis yra daugiau teorinis, skirtas bendram sistemos kūrimo procesų
suvokimui, bet ne praktiniam naudojimui. Praktiškai sistemos kūrimo etapai
negali būti išdėstyti laiko ašyje nuosekliai, o lygiagrečių
procesų klasikinis modelis nenumato. Be to, jame neatsispindi ilgalaikis
sistemos naudojimas, skirtingų produktų išleidimas ir visi
organizacijos procesai, tiesiogiai nepriklausantys produkto kūrimo procesų
kategorijai. Faktiškai tai yra vieno kūrinio informacinės sistemos
gyvavimo ciklo modelis.
Egzistuoja dar vienas, daug bendresnis modelis (pirmasis
yra jo dalis), kuris geriau atspindi realią situaciją. Tai spiralinis (dar vadinamas evoliuciniu) modelis, paremtas ISO 12207 standartą atitinkančiu
organizacijos procesų grupavimu į kategorijas, ir prielaidomis:
Tiesinio ir spiralinio gyvavimo ciklo modelių pavyzdžiai kartografinei informacinei sistemai parodyti priede (P1-1 ir P1-2 pav.).
Rekomenduojama įvairiuose kartografinės
informacinės sistemos ir jos produktų kūrimo etapuose taikyti
optimaliai pasirinktas kartografinio projektavimo paradigmas ir laikytis
pagrindinių sistemų kūrimo principų. Paradigma – tai
teorinių ir metodologinių nuostatų visuma, nusakanti
požiūrį į tai, kaip turi būti kuriama sistema. Be jau aprašytų projektavimo “iš viršaus
žemyn” ir “iš apačios į viršų”, žemiau pateikiama dar keletas
paradigmų
Objektinė paradigma. Visi sudėtingi objektai yra konstruojami iš paprastų. Objektai pasižymi tam tikromis savybėmis – atributais, kurių rinkiniai nusako objekto tipą. Galima tipų hierarchija, kai atributai “paveldimi” iš abstraktesnio tipo. Objektų realizacijos skiriasi atributų reikšmėmis. Objektas – tai realaus objekto ar reiškinio abstrakcija, savyje turinti informaciją apie tą objektą. Vienodą struktūrą turintys objektai priklauso tam pačiam tipui. Tipas šiuo atveju yra abstrakti sąvoka. Atributas – tai abstrakti savybė, galinti įgyti reikšmę konkrečiam objektui (objekto realizacijai) iš tam tikros apibrėžimo srities – atributo galimų reikšmių aibės. Objektas gali būti sudarytas iš sudėtinių dalių – komponentų, kurie taip pat yra objektai.
Objektinis projektavimas labai tinka vaizdavimo priemonėms kurti. Reikia pabrėžti, kad objektinis požiūris leidžia visiškai realizuoti visus toliau paminėtus bendriausius principus, kurių reikėtų laikytis kuriant atlasą. Šis požiūris jau pasiteisino kuriant sudėtingas programų sistemas, paskirstant užduotis daugeliui vykdytojų: vien priimta paradigma leidžia tikėtis, kad užduotys bus interpretuojamos vienodai ir rezultatai tarpusavyje bus kiek įmanoma suderinami. Rekomenduojama, kad objektinė paradigma vyrautų kuriant bet kurį kartografinės informacinės sistemos komponentą.
Pagrindiniai objektinio
požiūrio trūkumai kai kurių kartografų požiūriu:
a)
didelės laiko ir darbo
sąnaudos analizės bei projektavimo stadijose;
b)
sąlyginis atlaso
kūrimo “nuasmeninimas” dėl griežto visų užduočių
apibrėžtumo, nepaliekančio laisvės improvizacijai sistemos
įgyvendinimo metu.
Tačiau sąnaudos
kuriant detalų projektą prieš pradedant jo įgyvendinimą
visada yra mažesnės už sąnaudas perprojektuojant sistemos dalis jos
įgyvendinimo metu; be to, geras projektas lemia pačių
realizavimo darbų efektyvumą bei produkto kokybę. Lietuvoje
įsigalėjęs požiūris, kad projektas nusako tik
bendriausią produkto eskizą ir nėra naudojamas kaip
instrukcijų rinkinys jam sukurti. Tokio požiūrio dabartinėmis
sąlygomis būtina atsisakyti. Laikantis objektinės paradigmos kūrybiškumas
perkeliamas iš produkto kūrimo į jo analizės ir projektavimo
stadijas, kuriose kūrėjo laisvę riboja tik griežtos logikos ir
suderinamumo su standartais reikalavimas.

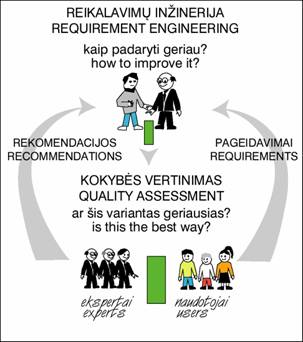

Evoliucinė paradigma. Sistema ar
jos komponentai kuriami taip, kad patenkintų pagrindinius reikalavimus;
vėliau ją analizuojant, ji keičiama, papildoma, plečiama
taip, kad kuo geriau atitiktų naudotojų reikalavimus – t.y., kuriamos
naujos sistemos versijos tol, kol nepatenkinti visi esminiai reikalavimai.
Taip kuriami teminiai
žemėlapiai, vaizduojantys specifinius reiškinius ar objektus, kai vienos
srities specialistai negali savo jėgomis sukurti žemėlapio,
tenkinančio vaizduojamos srities specialistų – jo būsimų
naudotojų – poreikius. Pavyzdys gali būti istorijos skyriaus
žemėlapiai, kuriuos sudarant dalyvauja kelios grupės specialistų
– kartografų (geografų), istorikų, etnologų ir kt., be to,
istorikai dažniausiai nėra susipažinę su teritorinio reiškinių
vaizdavimo specifika, o kartografai negali iš karto suvokti istorikų
požiūrio ir reikalavimų. Taigi, evoliucinė paradigma vyrauja
kuriant sistemas, kur produkto (sistemos) užsakovas ir vykdytojas yra
skirtingos organizacijos, be to vaizduojamos realaus gyvenimo sritys yra
specifinės, todėl sistemos kūrėjai vieni negali nustatyti
reikalavimų. Tokiais atvejais paprastai dar iki įgyvendinimo
suderinama tam tikra reikalavimų dalis ir susitariama jos nekeisti. Tai,
pavyzdžiui, yra bendrieji kartografiniai reikalavimai (tam tikra
kartografinė projekcija, mastelis, tam tikras objektų vaizdavimo
būdas) – privalomieji reikalavimai, kuriuos idealiu atveju užsakovai
supranta patys ir nebando jų keisti ar astsisakyti. Deja, idealus atvejis
gyvenime pasitaiko retai, t.y., arba užsakovo reikalavimų sąrašo
nė viena dalis nėra “nepakeičiama”, arba pradiniai reikalavimai yra labai
abstraktūs. Dar dažniau užsakovai patys tiksliai nežino, ko jie nori.
Kiekvienai versijai parengti reikalavimai tam tikra prasme yra abstrahuojami arba realizuojama tik jų dalis. Pamatę produkto versiją užsakovai dažniausiai geriau suvokia savo reikalavimus, todėl juos ne tik papildo, bet ir tikslina. Trūkumai šalinami, tačiau naudotojai taip pat geriau suvokia savo poreikius ir nori naujų savybių. Evoliucinis kūrimas pavojingas tuo, kad ciklas iš principo gali tęstis be galo: realizuojant reikalavimų paketą viena produkto versija, pasikeičia patys reikalavimai, todėl nė viena versija reikalavimų visiškai netenkina ir reikalinga dar viena peržiūra. Gali atsitikti ir taip, kad dėl nuolatinių pakeitimų produktas praranda projekte numatytą struktūrą ir nebėra prasmės jį toliau derinti, o tenka kurti iš naujo.Todėl dar prieš pradedant kurti sistemą, reikia apibrėžti, koks yra leistinas atotrūkis tarp produkto ir jam keliamų reikalavimų, t.y., kada produktas “tenkina” naudotoją ir gali būti laikomas užbaigtu. Pati sąvoka “tenkina” yra sunkiai formalizuojama, todėl turi būti numatyti kriterijai, kada reikia nutraukti procesą. Kriterijai gali būti patys įvairiausi (finansiniai, laiko, kokybės ir pan.), tačiau jie paprastai nėra objektyvūs – tiesiog sąlyga, pakankama kad ciklas būtų nutrauktas.
Kitas būdas kontroliuoti versijų skaičių yra jų klasifikavimas pagal tai, kokio pobūdžio pasiūlymai jai gali būti teikiami: korektūra (klaidų taisymui), autorinio originalo projektas (specialiosios informacijos pridėjimui), vertinimui ir pan. Tokiu būdu ir pasiūlymai klasifikuojami į privalomus (pavyzdžiui, klaidų taisymai), pageidaujamus (pavyzdžiui, turinio papildymas) bei papildomus (pavyzdžiui, naujo informacijos sluoksnio pridėjimas) ir nepagrįsti reikalavimai gali būti ignoruojami. Tokių detalumo, pagrįstumo ar kitų slenksčių nustatymas yra reikalavimų projektavimo ir vertinimo strategijos objektas.
Apskritai, evoliucinis
požiūris su protingai nustatytu ciklų skaičiumi yra racionalus,
o kuriant atlaso komponentus, neišvengiamai atsiranda gyvavimo cikle
(korektūros). Deja, užsakovai nėra susipažinę su projektavimo
metodais, todėl evoliucinė paradigma neužtikrina toliau minimų
principų įgyvendinimo, o kartais net jiems prieštarauja dėl
nelogiškų reikalavimų, dėl ko nukenčia produkto kokybė.
Karkaso paradigma. Išskiriama pagrindinė, bendra daugeliui objektų dalis (karkasas) kuri naudojama kaip pagrindas skirtingos informacijos organizavimui.
Šios paradigmos laikomasi, pavyzdžiui, rengiant žemėlapio apipavidalinimo standartą (karkasas bendriausiu atveju yra žemėlapio rėmelis, o visiems teminiams tą pačią teritoriją vaizduojantiems žemėlapiams – kartografinis pagrindas). Pavyzdžiui, prie bendrosios teminio žemėlapio dalies (rėmelio ir kartografinio pagrindo) derinama visa specialioji informacija. Kartografinis pagrindas papildytas teminio žemėlapio sluoksniais taip pat gali būti karkasu panašios loginės struktūros sričių teminiams žemėlapiams.
Teminėje kartografijoje
vienas svarbiausių karkaso paradigmos principų yra unifikavimas,
kuris, be to, gerai koreliuoja su objektiniu požiūriu.
Reikia pabrėžti, kad nė viena iš šių paradigmų nepaneigia kitos. Modelis (3 pav.) iliustruoja pagrindinius jų skirtumus. Jei kuriamos sistemos idealų modelį pavaizduosime baltu apskritimu, pilka spalva rodo nukrypimus nuo idealaus modelio skirtingose kūrimo stadijose. Kaip matome, laikantis evoliucinės paradigmos, skirtingai nuo kitų, sistemos ribos iapibrėžiamos ne iš karto, o palaipsniui. Idealios sistemos sukurti praktiškai neįmanoma, tačiau galima pasiekti geriausio priartėjimo derinant įvairius sistemos kūrimo būdus.

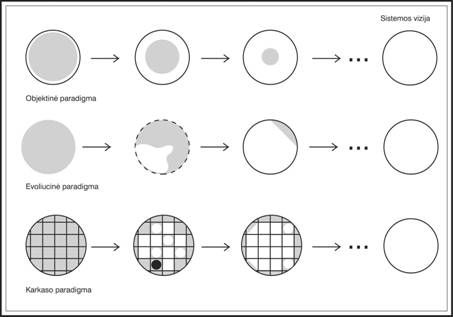

3 pav. Kartografinio projektavimo
paradigmų taikymo schema
Kartografinio projektavimo principai.
Dekompozicija. Norint supaprastinti sudėtingų objektų (struktūrų) kūrimą, reikia juos skaidyti į kiek galima paprastesnes sudėtines dalis – komponentus, ir kiekvieną vykdomą procesą taikyti kiekvienam moduliui atskirai. Tą patį galima pasakyti ir apie sudėtingų procesų ar užduočių vykdymą – jie turi būti skaidomi į paprastas veiklas Tai viena bendriausių metodologinių informacinės sistemos ar produkto kūrimo prielaidų.
Vykdomų procesų požiūriu visi komponentai turi būti to paties lygmens (pavyzdžiui, žemėlapiai, geografinės informacijos sluoksniai ir pan.). Be to, komponentai turi būti savarankiški, t.y., atlikus norimus veiksmus su kiekvienu iš jų, ir sujungus visus rezultatus į vieną visumą, būtų gautas pageidaujamas rezultatas. Skaidymas į komponentus kartojamas tol, kol objektas suskaidomas į primityvias dalis: tokias, kad jas suskaidžius jau nebūtų tenkinamas savarankiškumo reikalavimas. Taikant šį principą, supaprastinami analizės, projektavimo, kūrimo, kokybės kontrolės ir kiti procesai. Geras projektavimas neįmanomas, nesugebant skaidyti sistemos į dalis ir organizuoti tų dalių sąveikos.
Dekompozicijos principą
realizuoja, pavyzdžiui, objektinis požiūris: teminis žemėlapis sudarytas iš kartografinio – bendrojo
geografinio pagrindo ir teminės informacijos sluoksnių;
geografinį pagrindą galima išskaidyti į geodezinio pagrindo,
hidrografijos, kelių, gyvenviečių ir kt. sluoksnius;
gyvenviečių sluoksnį galima skaidyti, pavyzdžiui, į
valstybių sostinių, žemesnio lygio administracinių centrų
ir paprastų miestų; jei administarcinis skirstymas žemėlapyje
yra tik šių trijų lygių, visos valstybių sostinės
žymimos vienodai ir sudaro neskaidomą žemėlapio sluoksnį,
sudarytą iš vieno tipo sutartinių ženklų žemėlapio
kūrimo požiūriu arba iš “vienodų” vaizduojamų objektų
naudotojo požiūriu.
Abstrahavimas. Atlaso ir jo
komponentų kūrimo procesai turi būti planuojami ir vykdomi kaip iteraciniai.
Kiekvienam komponentui procesas gali būti taikomas keletą kartų
ir kiekvieną kartą objektas turi būti nagrinėjamas
skirtingu detalumu, t.y., kiekvienos ankstesnės iteracijos metu
ignoruojama daugiau detalių, jis labiau apibendrinamas. Iteracijas
atitinka abstrakcijos lygmenys, leidžiantys paskirstyti dėmesį ir ir
supaprastinti projektavimo, įgyvendinimo bei kai kuriuos kitus procesus.
Aukštesniuose abstrakcijos lygmenyse sutapatinami kai kurie žemesniuose
lygmenyse skirtingi objektai. Laikantis šio principo, lengviau yra modifikuoti
proceso rezultatus – tai atliekama dažniausiai žemesniuose abstrakcijos
lygmenyse. Iteracijų skaičių lemia objekto sudėtingumas.
Struktūrizavimas. Procesų
eigoje kuriami objektai turi būti konstruojami iš tipizuotų ir
patvirtintų elementų, kurie yra gerai apgalvoti, suderinti ir
patvirtinti, t.y., išaiškinta kuriamų objektų struktūra (komponentai ir juos siejantys
ryšiai). Struktūrizavimo principas pasireiškia sudarant ir naudojant
bendruosius sutartinius ženklus skirtinguose žemėlapiuose. Todėl
vaizduojamų objektų klasifikacija turi būti gerai apgalvota ir
jos parengimas yra viena svarbiausių projektavimo stadijos
užduočių.
Unifikavimas. Visi sistemos (taip pat ir
atlaso) komponentai turi būti suprojektuoti ir realizuoti laikantis to
paties numatyto standarto. Tai daro juos patogius suvokimui ir naudojimui –
objektų identifikavimui bei palyginimui. Be to, lengva pastebėti
klaidas, trūkumus ir juos ištaisyti
kūrimo stadijoje. Standartiniai elementai yra ne tik lengvai
atpažįstami, bet ir estetiškai priimtini.
Patogumo naudoti siekimas. Visi sistemos moduliai, produktai ir jų komponentai, ypač žemėlapiai turi būti lengvai suvokiami ir naudojami būtent to naudotojo, kuriam jie skirti. Vieno tipo komponentai turi būti vienodai ir estetiškai apipavidalinti, lengvai palyginami tarpusavyje, neperkrauti informacija, naudojant ribotą skirtingų spalvų ar linijų skaičių. Simboliai turi pagal galimybę realizuoti naudotojui įprastą metaforą. Naudotojo patogumo principą patogiausia realizuoti laikantis evoliucinės paradigmos, t.y., palaipsniui suvokiant naudotojų poreikius (iš esmės patys naudotojai gali formuoti pageidaujamas sistemos savybes).
Duomenų saugykla – tai esybių, jų ryšių, atributų ar kitokios
neformalizuotos informacijos rinkinys, saugomas sistemoje tam tikrą
laiką. Formalizuota ir kompiuterizuota duomenų saugyklos dalis
vadinama sistemos duomenų baze. Duomenų saugyklos fizinė
realizacija nurodoma detaliame projekte.
Duomenų srautas – tai esybių,
jų ryšių, atributų ar kitokios (nebūtinai formalizuotos)
informacijos rinkinys, perduodamas arba tarp procesų, arba tarp proceso ir
duomenų saugyklos.
Teminė (dalykinė) sritis – tai realaus
gyvenimo sritis, duomenys apie kurią vaizduojami teminiame
žemėlapyje. Teminės kartografijos ir teminių sričių
fundamentaliųjų mokslų sąlyčio zonoje atliekama
naudotojų poreikių analizė, reikalavimų formulavimas ir
kartografinis projektavimas.
Į informacinę sistemą nuolat patenka iš išorės ir produktų kūrimo metu yra sukuriami įvairių rūšių duomenys ir informacija. Dvi dideles grupes sudaro bendra projekto informacija, ir pagrindinė (geografinė/kartografinė) informacija, tiesiogiai susijusi su kuriamais produktais. Net ir nesudėtingo kartografijos kūrinio informacinėje sistemoje dalyvaujanti informacija paprastai yra labai įvairi, todėl ji gali ir turi būti klasifikuojama.
Didžiąją dalį
kartografijoje naudojamos informacijos sudaro geografinė informacija, tai yra, objektai, turintys
apibrėžtą ir išmatuojamą padėtį erdvėje, kaip
vieną iš atributų ir vaizduojami žemėlapiuose arba naudojami
parengti įvairiems kitiems kartografinių kūrinių
komponentams.
I. PAGRINDINĖ INFORMACIJA
1. Skaitiniai duomenys.
2. Geografinė informacija.
Skaitmeninė
geografinė informacija gali būti gaunama tiesiogiai arba
įvairiais metodais panaudojant anksčiau sukauptas duomenų bazes.
Didžioji dalis reikalingų
teminiam kartografavimui geografinių duomenų nesaugoma pačioje
kartografinėje informacinėje sistemoje, o gaunama iš kitų
institucijų (pavyzdžiui, valstybės kadastrų, teminių
duomenų bazių ir kt.).
3. Kartografiniai pagalbiniai objektai.
Kiekvienam geografiniam
objektui tui būti nurodyta, kaip jis vaizduojamas žemėlapyje. Šiai
informacijos kategorijai priklauso sugrupuoti šablonai, sutartinių ženklų
etalonai, stiliai, spalvų skalės ir kita kartografiniam vaizdavimui
naudojama informacija. Tokie rinkiniai gali būti ir spaudiniai, ir
skaitmeniniai.
4. Kita grafinė informacija.
5. Tekstai.
Tai žemėlapių
aiškinamieji ir aprašomieji tekstai, kurie laikomi struktūriškai
vientisais, nors juose gali būti skaitinių duomenų
lentelės, iliustracijos ir pan.
6. Daugiaterpės aplinkos (multimedia) objektai.
Ši sąvoka apima
priemones pateikti informacijai šiuolaikinių technologijų
priemonėmis, kompleksiškai veikiant skirtingus žmogaus pojūčius.
Juos galima naudoti skaitmeniniuose variantuose, – tai, pavyzdžiui, audio arba
video įrašai, – arba sukurti spaudinio iliustracijoms (trimačiai
modeliai).
7. Informacinės sistemos produktai.
8. Pagalbinė informacija.
Tai produkto informacija, tiesiogiai nesusijusi su geografinių objektų vaizdavimu, bet reikalinga užtikrinti svarbioms jo palaikymo funkcijoms. Jai priklauso programų moduliai (programos tekstas ir sukompiliuotas kodas, naudojamas skaitmeninių žemėlapių funkcijoms palaikyti) bei skaitmeninio vaizdo valdymo ir modifikavimo priemonės – skaitmeniniai šriftai, meniu, įrankių paletės, ir kiti panašūs objektai.
9. Metaduomenys.
Metaduomenys – tai
duomenų modelio dalis, kuri yra skirta geografinių duomenų
naudotojui tam, kad jis galėtų geografinius ir kitus duomenis greitai
identifikuoti, spręsti apie jų tinkamumą naudoti skirtinguose kontekstuose
ir tinkamai juos kombinuoti.
II. PROJEKTO INFORMACIJA
Projekto informacija – tai informacija, tiesiogiai nenaudojama žemėlapiui, atlasui ar kartografinei duomenų bazei sukurti, tačiau svarbi visos informacinės sistemos egzistavimui. Projekto informaciją sudaro daugiausiai įvairūs dokumentai, fiksuojantys projekto vykdymo metu sukauptas žinias.

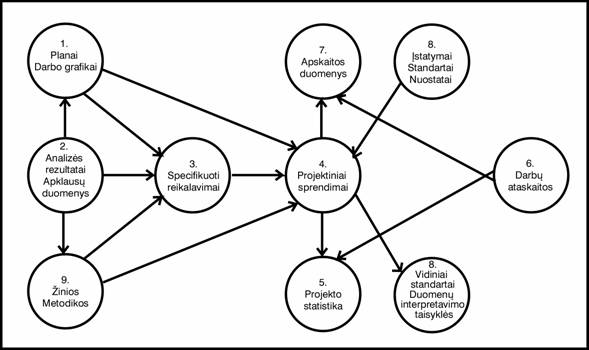

4 pav. Projekto duomenų tarpusavio
priklausomybė
Projekto duomenų modelis nusako, kokia informacija apie kuriamą produktą ir jo kūrimo procesą ir kokiu pavidalu turi būti saugoma, kaip ir kieno naudojama.
Projekto duomenys paprastai nėra transformuojami vieni į kitus. Jų saugojimo būdas neturi didelės reikšmės – tai daugiausia yra dokumentai arba duomenų bazės lentelės; dalis jų gali būti net sunaikinama, sukūrus produktą. Diagramoje (4 pav), parodyta tik šių objektų tarpusavio priklausomybė, t.y., kurie iš jų yra reikalingi kitiems parengti.
Duomenų srautų bendrasis modelis

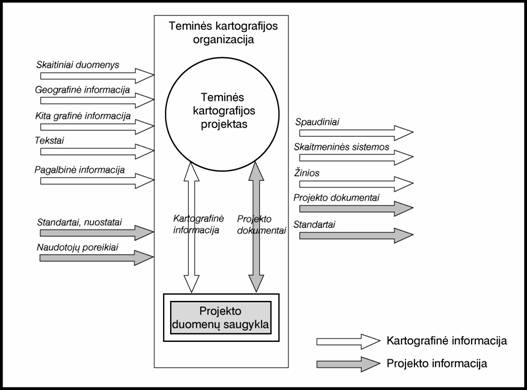

5 pav. Projekto duomenų
srautų modelis. Išoriniai duomenų srautai
Nedetalizuojant paveiksle (5 pav) parodyta, kokie duomenų srautai ateina į vykdančią organizaciją ir kokie srautai, generuojami informacinės sistemos gyvavimo metu, patenka už sistemos ribų. Į projektavimo informacinę sistemą patenkantys dokumentai ar spaudiniai turi būti inventorizuojami, kita informacija įskaitmeninama ir išsaugoma, kad vėliau būtų galima ją naudoti konkretiems rezultatams gauti.
Duomenų srautai gali
būti skirstomi į pagrindinius,
kuriuos veiklos procesai naudoja tiesiogiai
informacinės sistemos tiklams pasiekti ir sistemos palaikymo srautus (tokie, pavyzdžiui,
yra duomenų srautai, skirti sukurti
atsarginėms duomenų kopijoms, saugoti ir esant poreikiui atkurti arba
naikinti duomenis, patikrinti duomenų vientisumui). Palaikymo srautai
praktiškai nesusiję su teminės
kartografijos specifika.
Informaciniai modeliai,
siejantys duomenų srautus ir organizacijos strukūrines dalis bei
jų vykdomus procesus, sudaromi trimis abstrakcijos lygmenimis.
Pirmas ir antras modeliai
yra praktiškai vienodi kiekvienai teminės kartografijos darbus
vykdančiai įstaigai. Detalus duomenų srautų tarp
procesų modelis visada yra susijęs su konkrečia informacine
sistema.
Reikalavimai, apribojantys galimus duomenų srautus procesų
modeliuose:
Pagrindinės procesų modeliavimo sąvokos.
Kuriant teminės
kartografijos organizacijos
informacinį modelį, viena svarbiausių sąvokų
yra procesas, kurį galima
apibrėžti kaip seką
veiklų ir užduočių, kurias atlikus, kuriama sistema
pervedama į kitą būseną (pavyzdžiui, techninės
užduoties parengimas, leidinio projekto sudarymas, visų atlaso
žemėlapių parengimas ir pan.). Procesai, pervedantys informacinę
sistemą į kokybiškai naują, prasmingą būseną, yra
pagrindiniai, kiti projekto kūrimo procesai (pavyzdžiui, valdymas,
tiekimas) yra skirti pagrindiniams procesams palaikyti. Sudėtingi procesai
gali būti skaidomi. Tradiciškai susiformavusius ir siūlomi nauji
teminės kartografijos projektų kūrimo procesai aprašyti
remiantis intuityvia jų samprata ir siekiant suderinamumo su jau
egzistuojančiais tarptautiniais standartais.
ISO 12207 programų sistemų gyvavimo ciklo procesus aprašančiame standarte, kuris pagal savo objektą yra artimiausias galimam teminės kartografijos projektavimo informacinės sistemos procesų standartui (galime pastebėti, kad skaitmeninį Atlaso variantą galima taip pat laikyti yra programų sistema), numatyta septyniolika procesų, orientuotų į pagrindines veiklas ir uždavinius. Šie procesai grupuojami į tris kategorijas:
Kartografinėje (nacionalinio atlaso) informacinėje sistemoje vykdomi procesai (ypač rengiant jo skaitmeninį variantą) yra panašūs. Analogija yra pakankama, kad galima būtų ja remtis išskiriant ir klasifikuojant teminės kartografijos informacinės sistemos procesus.
Žemiau išvardinti procesai
atitinka bendruosius ISO 9001 kokybės valdymo ir užtikrinimo standarto
reikalavimus.
A. Pagrindiniai. Tai procesai, kurių eigoje tiesiogiai kuriamas atlasas ar kitas (nebūtinai kartografinis) produktas: specifikacijos, projektai, sistemos komponentai, dokumentai ir pan.
A1. Įsigijimas.
Tai procesas, skirtas įsigyti reikiamai techninei ir programinei įrangai, statistiniams duomenims ar kitiems resursams, reikalingiems atlasui sukurti, bei, jei yra galimybė, gataviems kuriamo atlaso komponentams (skaitmeniniams žemėlapiams, iliustracijoms ir pan.).
Programinės ir techninės įrangos pats įsigijimas kaip procesas nėra labai reikšmingas, nes atliekamas vieną kartą, tačiau ją nuolat reikia atnaujinti didėjant darbų apimtims. Atnaujinimą taip pat priskirsime įsigijimo procesams.
Informacijos įsigijimas – vienas svarbiausių procesų, kuriant atlaso informacinę sistemą. Jis taip pat apima poreikių analizę, reikalavimų nustatymą ir optimalų tiekėjo parinkimą, taigi, yra glaudžiai susijęs su analizės (A3) bei reikalavimų nustatymo (A4) procesais.
Sunkiausiai formalizuojamas procesas yra žinių įsigijimas.
A2. Sutarties pasirašymas
Sutartį bet kokiai sistemai sukurti pasirašo užsakovas su vykdytoju, kurie gali būti fiziniai ar juridiniai asmenys ar organizacijos. Jie gali būti ir vienos organizacijos nariai. Sutartys gali būti įvairių lygių. Kuriant atlasą, užsakovas ir vykdytojas greičiausiai bus ta pati organizacija; dalį užsakovo teisių gali turėti finansuojanti organizacija, jei tokia yra. atlaso komponentams sukurti sutartys sudaromos tarp vykdančios organizacijos ir fizinių ar juridinių asmenų – autorių.
Pasirašant sutartį,
turi būti numatytos formalios procedūros sutarties keitimui,
rezultatų aprobavimui ir kitokiam šalių bendravimui.
A3.
Analizė ir specifikavimas
Tai procesas, skirtas
nustatyti sistemos kūrimo tikslams ir būsimų atlaso
naudotojų poreikiams atlaso lygmenyje, bei teminių
žemėlapių vaizduojamos srities analizei atlaso struktūrinių
komponentų lygmenyje. Šio proceso metu suformuluojamos bendriausios
nuostatos, kaip bus kuriamas atlasas, numatomos pagrindinės veiklos
kryptys, tikslai ir uždaviniai.
A4.
Reikalavimų nustatymas
Tai procesas, kurio metu formuluojami reikalavimai atlasui kaip
sistemai bei jo struktūriniams komponentams atskirai. Taigi,
reikalavimų nustatymas yra sudėtingas procesas ir jis skyla į
etapus, kuriuose reikalavimų detalumas skiriasi. Proceso pabaigoje idealiu
atveju turime išsamų pageidaujamų atlaso ir kiekvieno jo komponento
savybių aprašą (specifikaciją). Reikia pasakyti, kad
teminėje kartografijoje reikalavimų specifikavimas yra labai
sudėtingas ir sunkiai
formalizuojamas.
A5.
Projektavimas
Tai optimalaus atlaso
specifikacijos (techninės užduoties) įgyvendinimo būdo
parinkimas ir to būdo modeliavimas. Kaip ir reikalavimų nustatymas,
šis procesas vykdomas keliais etapais – nuo bendriausio atlaso projekto
(eskizo) iki detalaus projekto, aprašančio visas atlaso struktūrines
dalis, kuris gali būti naudojamas kaip instrukcijos įgyvendinimui.
Tai kritinis procesas atlaso kūrime: geras projektas yra pirmoji ir
būtina sąlyga, siekiant gauti gerą rezultatą.
A6.
Realizavimas
Tai produkto kūrimas jo
projekte numatytu būdu; sudėtingame projekte prasminga atskirai
realizuoti jo sudėtines dalis (pavyzdžiui, atskirus žemėlapius),
kurios vėliau suderinamos ir sujungiamos projekte numatytu būdu.
Atlaso kūrimo procesas taip pat skyla į aiškiai atskirtus, lygiagrečiai vykdomus procesus, visiškai skirtingus nuo programų sistemų kūrimo procesų. Šioje stadijoje ir yra didžiausi skirtumai, nes pagrindinis darbas yra ne programavimas, o informacijos organizavimas.
A7.
Atlaso komponentų integravimas
Šis
procesas užbaigia atlaso kūrimą. Jo metu visos gatavos
struktūrinės dalys projekte numatytu būdu sujungiamos į
suderintą sistemą, kuri paruošiama tiražavimui.
A8.
Trūkumų ir klaidų šalinimas
Šis procesas skirtas užtikrinti, kad
visi procesų metu sukurti objektai atitiktų jų specifikacijose
numatytus reikalavimus bei vidinius ir bendruosius standartus, ir
būtų užbaigti plane numatytais terminais. Jis naudoja kokybės
kontrolės (B3) procesų rezultatus. Į šį procesą
įeina ir žemėlapių turinio teisingumo ir kartografinės
kokybės, bei kitų charakteristikų, nebūtinai iš anksto
numatytų specifikacijose,
užtikrinimas. Šis procesas glaudžiai susijęs su problemų
sprendimu ir kokybės valdymu, o naudoja kokybės kontrolės
procesų rezultatus (pavyzdžiui, žemėlapių korektūras).
A9.
Atlaso informacinės sistemos priežiūra
Tai informacinės
sistemos atnaujinimas, pildymas, plėtimas, pakartotinio informacijos
panaudojimo užtikrinimas. Šis procesas vyksta visą informacinės
sistemos gyvavimo laiką, net ir išleidus vieną atlaso leidimą,
nes gali likti klaidos sudarytuose žemėlapiuose, arba informacija pasensta
ir nebeatitinka naudotojų poreikių. Priežiūros metu aptinkamos
klaidos ir neatitikimai, išsiaiškinamos jų priežastys ir daromi reikalingi
duomenų bazės ar kitų projektavimo informacinės sistemos
dalių pakeitimai. Jei informacinė sistema gerai suprojektuota,
ištaisyti klaidas arba atnaujinti produktą yra palyginti paprasta. Be to,
šio proceso paskirtis yra analizuoti situaciją rinkoje, laiku nustatyti
naujų leidinių ar atlaso leidimų poreikį ir inicijuoti
naujus darbus.
Kai veikianti skaitmeninė sistema (atlasas kompaktiniame diske) pateikiamas naudotojams, jo tolesnė priežiūra praktiškai nereikalinga, nes naudojimas paprastas. Prasmę turi naujų versijų pasiūlymas ir naudotojų poreikių tyrimas, taip pat pastebėtų klaidų ir trūkumų šalinimas naujose versijose.
B. Palaikymo (pagalbiniai). Tai procesai, skirti pagrindinių procesų palaikymui ir rezultatų kokybės užtikrinimui.Vykdant visus pagrindinius procesus, atliekami tie patys pagalbiniai procesai
B1.
Dokumentavimas
Tai sistemą kuriant sukauptos informacijos fiksavimo procesas, kuris turėtų būti atliekamas vykdant bet kurį kitą procesą. Dokumentai turi būti rengiami ir apipavidalinami pagal priimtą įstaigos viduje standartą, t.y., vienodai visiems projekto informacinės sistemos dalyviams. Šį procesą galima skaidyti į dokumentų planavimą, projektavimą, sudarymą, redagavimą, keitimą. Korektiškas ir išsamus dokumentavimas yra labai svarbus informacinės sistemos priežiūrai (A9), kaip, beje, ir visiems kitiems procesams.
Šis procesas taip pat persidengia su dalies aiškinamųjų tekstų parengimu, kuris yra kūrimo proceso (A6) dalis . Kartais riba tarp aiškinamųjų tekstų, kaip struktūrinių sistemos komponentų, ir dokumentų nėra griežta (neaišku kaip traktuoti žemėlapių legendas ir kai kuriuos kitus tekstus. Projekte turi būti suformuoti vidiniai dokumentavimo standartai, nustatantys dokumentų turinį, struktūrą, apipavidalinimą ir kt.
B2.
Konfigūracijos valdymas
Tai procesas, kuriuo siekiama, kad bet kuriuo laiko momentu kuriamo produkto informacinėje sistemoje būtų visos jos sudėtinės dalys ir kad tos dalys būtų tarpusavyje suderintos, kitaip sakant, visos informacinės sistemos komponentų saugojimas ir tvarkymas. Šio proceso eigoje nustatoma, kaip sistemos objektai identifikuojami, kaip komponentai jungiami į struktūras, kaip tikrinamas struktūrų ar kitų kompleksinių objektų išsamumas, korektiškumas ir neprieštaringumas; vykdoma sistemos komponentų apskaita, kuri leidžia lengvai aptikti klaidas ir jų išvengti. Pavyzdžiui, visi Lietuvos žemėlapiai sudaromi naudojant tuos pačius geografinius pagrindus iš paruošto rinkinio, taigi, to, žemėlapio geografinis pagrindas yra jo identifikuojamas komponentas. Tai leidžia atskirai vertinti geografinius pagrindus, ir užtikrinus rinkinio korektiškumą, juos naudoti nesigilinant į detales; užtenka įsitikinti, kad vienas ar kitas pagrindas yra tinkamas duotam žemėlapiui.
Šio proceso eigoje taip pat nustatoma ir kokia tvarka ir kam turi būti teikiami komponentų pakeitimo pasiūlymai, atlikti pakeitimai registruojami (taip pat registruojamos objektų versijos). Tokia apskaita turi būti vykdoma nuolat, ypač ji aktuali kalbant apie statistinius duomenis. Dokumentai turi atspindėti, kas, kada, kokiu tikslu, kur ir kokius pakeitimus darė, bei kas juos aprobavo.
Išleidžiamos naujos produkto versijos skiriasi daugiausia pateikiamos informacijos naujumu. Šiuo metu sunku pasakyti, kiek laiko praktiškai turi praeiti, kad atsirastų naujo nacionalinio atlaso poreikis; bet kuriuo metu turi būti kaupiama ir tvarkoma visa nauja informacija, todėl naujos produkto versijos parengimas nėra sudėtingas, jei konfigūracijos valdymas nesibaigia išleidus atlasą. Kadangi šiam procesui priskiriamas ir vienos srities informacijos vienetų skirtingais laiko momentais registravimas, todėl jis yra glaudžiai susijęs su kūrimo ir kitais procesais, ypač informacinės sistemos palaikymu (A9).
B3.
Kokybės kontrolė
Procesas,
analogiškas kokybės užtikrinimo procesui programų sistemų inžinerijoje.
Kadangi neįmanoma suformuluoti detalių reikalavimų pateikiamai
informacijai, dėl jos sudėtingumo ir įvairumo, šis procesas
tradiciškai nesiejamas su geografinės informacijos kokybės
užtikrinimu. Geografinės informacijos tikslumui ir išsamumui teminiuose
žemėlapiuose turėtų būti skiriama ne mažiau dėmesio,
negu kartografinei kokybei. Kokybės kontrolės procesus galima
klasifikuoti:
B3.1 Vertinimas. Tai procesas, kuriuo siekiama nustatyti, ar sistema (arba jos techninė užduotis, projektas) tenkina realius jos naudotojų poreikius. Vertinimo būdas parenkamas priklausomai nuo vertinamo objekto. Pavyzdžiui, projektui turi būti nustatyta, ar jis formaliai susietas su reikalavimais, ar reikalavimai įgyvendinti projekte, ar pagrįsti projektiniai sprendimai; atlaso komponentams – ar juose realizuoti visi projektiniai sprendimai, ar jie tinkamai apipavidalinti ir pan., ar struktūrinės objekto dalys sujungtos korektiškai.
B3.2 Peržiūra. Tai procesas, kuriuo
siekiama patikrinti, ar atlaso kūrimas vyksta pagal iš anksto
numatytą planą, ar gauti visi plane numatyti rezultatai, o jei to
nėra, išaiškinti nukrypimų nuo darbų eigos priežastis.
Atliekamas informacinės sistemos būsenos įvertinimas kurioje
nors projektavimo fazėje valdymo ir techniniu požiūriais
B3.3 Inspektavimas. Tai procesas, kuriuo siekiama patikrint, ar kuriant atlasą, nenukrypstama nuo naudojamų standartų, bei reikalavimų, numatytų techninėje užduotyje, sutartyse ar kituose dokumentuose. Jis atliekamas tada, kai sistemos kūrimo eigoje gaunamas koks nors konkretus rezultatas (projektas, sistemos struktūrinė dalis).
B3.4 Testavimas. Šis procesas beveik išimtinai susijęs su skaitmeniniu atlaso variantu, konkrečiai – su atlaso struktūrą palaikančia programa. Testais tikrinamas programos veikimo korektiškumas.
Vertinimo ir inspektavimo procesai žemėlapiams ar tekstams yra analogiški tradicinėms korektūroms.
B4. Problemų
sprendimas
Tai procesas, kuriuo siekiama išanalizuoti priežastis, trukdančias planuotai darbų eigai ir jas pašalinti. Visos aptiktos problemos turi būti dokumentuojamos, nustatomi jų sprendimo prioritetai, kurių kriterijai turi būti numatyti anksčiau. Šiam procesui priklauso ir nustatymas, kas, kada ir per kiek laiko turi atlikti kokybės vertinimų rezultatų analizę, taip pat iškilusių konfliktų racionalus sprendimas.
Labai didelė tikimybė konfliktų tarp ekspertų, autorių ir kartografų dėl informacijos kokybės ir vaizdavimo būdų, kurie nėra iki galo standartizuoti. Jų sprendimui turi būti numatytas scenarijus (daugelio nuomonių integravimo ir optimalaus sprendimo paieškos problema yra vienas iškilusių, bet šiame darbe dar nebandomų spręsti uždavinių).
B5.
Patvirtinimas
Šio proceso metu
kartografuojamų sričių ekspertų bei naudotojų ir
vykdytojų atstovų bendra komisija sprendžia, ar atlasas visiškai
patenkina naudotojų poreikius, t.y., priimamas galutinis sprendimas
dėl atlaso (kai kuriais atvejais – tik atskiro žemėlapio) kūrimo
užbaigimo.
Kurdami kai kuriuos
specifinius atlaso komponentus, projektuotojai privalo suvokti, ko iš jų
tikisi būsimieji naudotojai, o naudotojai turi suprasti specifikacijas,
kad galėtų produktą įvertinti. Todėl gali būti
reikalingas kartu atliekamas komponento ar net jo projekto aprobavimas.
B6.
Produkto tiražavimas ir platinimas
Tai daugiausia techninis ir gerai
apibrėžtas procesas, praktiškai retai reikalaujantis iš anksto parengtos strategijos; užtenka
projekte numatyti tiražavimo būdą, finansavimą, terminus ir
resursus, tai pat inicijuoti reikiamas sutartis.
C. Organizaciniai. Tai procesai, skirti sukurti kitų procesų infrastruktūrai bei formuoti kvalifikuotam personalui. Tai ir projektavimo koordinavimas bei valdymas, ir resursų valdymas.
C1.
Sistemos gyvavimo ciklo modelio ir plano sudarymas
Šis procesas susijęs su
analizės (A3) ir eskizinio projektavimo procesais ir remiasi jų rezultatais. Jo tikslas
yra numatyti projektavimo metu vykdomų darbų eilės tvarką
ir santykį, t.y., sudaryti bendriausią modelį procesų
valdymui. Apie gyvavimo ciklų modelius detaliai rašoma 2.3.2 skyriuje. Nuo
korektiško modelio sudarymo priklauso projektavimo valdymo efektyvumas.
C2.

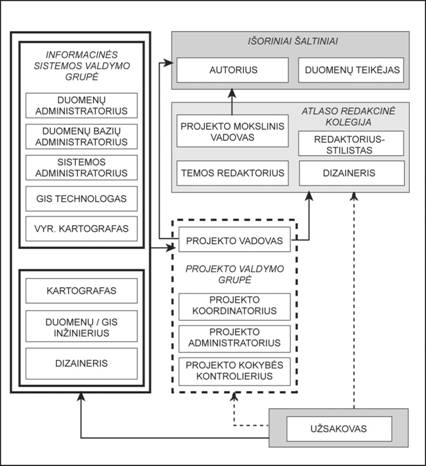

Projektavimo grupės formavimas
Šio
proceso eigoje nustatoma, kiek ir kokios kvalifikacijos specialistų
reikės atlasui parengti, paskirstomos atsakomybės, suformuojama projekto vykdytojų
grupė ir numatomi būsimi atlaso dalių autoriai, konsultantai ir
kiti veiklos dalyviai. Be to, esant reikalui, formuojamos naujos grupės
projekto vykdymo metu (šiuo atveju procesas glaudžiai susijęs su projekto
resursų valdymu C3.3).
C3.
Projektavimo valdymas
Tai visų procesų planavimo,
vykdymo, priežiūros, kontrolės bei šių procesų
rezultatų aprobavimo procesas. Jį prasminga skaidyti į sudėtines dalis.
C3.1. Reikalavimų
valdymas
Šio proceso eigoje
tikrinama,ar sutartyje bei techninėje atlaso užduotyje reikalavimai
suderinti tarpusavyje ir neprieštaringi, ar tie reikalavimai yra pagrįsti,
konstruktyvūs ir įgyvendinami realiomis sąlygomis, ar jiems
įgyvendinti nėra juridinių, ekonominių, technologinių
kliūčių.
C3.2. Procesų
valdymas
Turi užtikrinti, kad
būtų parengti visų komponentų kūrimo darbų
grafikai , suplanuoti ir laiku vykdomi visi procesai, ypač kokybės
kontrolės ir problemų sprendimo procesai, t.y., kartu tikrinamas kiekvieno sistemos kūrimo žingsnio
korektiškumas. Taip pat turi patikrinti,ar visi procesai aprūpinti visais
reikalingais resursais.
Teminės
kartografijos procesų valdymas yra sudėtingas, nes tenka koordinuoti
darbą daugelio specialistų, tiesiogiai nepavaldžių organizacijai
(autorių, konsultantų), darbą.
C3.3. Resursų
valdymas
Patikrinama, ar
sistemos kūrėjai aprūpinti visa reikiama technine, programine
įranga, ryšiais, bei kitais
resursais; ar jie visi gauna reikiamą informaciją. Šis procesas taip
pat turi užtikrinti, kad vykdytojai turėtų reikiamą
kvalifikaciją.
C3.4. Kokybės
valdymas
Turi
būti numatyta, kaip kokybė bus vertinama, apibrėžtos vertinimo
procedūros, išskirti reikiami resursai, sudaryti kokybės
kontrolės grafikai ir paskirti vykdytojai, reglamentuota tikrinimo
rezultatų pateikimo forma. Verifikuojamos
sutartys, reikalavimai, projektiniai sprendimai, sistemos komponentai,
inicijuojami kokybės kontrolės procesai.
C3.5
Infrastruktūros palaikymas
Tai
pagalbinis procesas, skirtas kurti ir palaikyti kitų procesų
infrastruktūrai: darbo priemonėms, technologijoms, standartams.
C4.
Mokymas
Šio proceso paskirtis – užtikrinti, kad procesus vykdantys asmenys įgytų tam reikalingas žinias bei įgūdžius, pagal C2 procese nustatytus specialistų kvalifikacijos reikalavimus.
Procesai GCM gali būti
grupuojami įvairiai. Laikantis klasikinio tiesinio gyvavimo ciklo modelio
(priedo P1-1 pav.) išskiriamos tokios pagrindinės stadijos.
Šioje stadijoje suformuojama sistemos idėja arba gaunamas užsakymas, susijęs su tam tikros naudotojų grupės poreikiais. Pagrindinės veiklos šioje stadijoje yra:
Tam reikia nustatyti
kartografavimo ribas, sudaryti preliminarų atlaso struktūros
planą, parengti duomenų kaupimo strategiją. Tai apskritai yra
sudėtingas uždavinys, kuris atliekamas bendradarbiaujant su
įvairių sričių ekspertais.
Ištyrus atlaso
naudotojų poreikius ir vaizduojamų sričių specifiką,
formuluojami reikalavimai atlaso informacinei sistemai ir atliekama jų
įgyvendinamumo analizė.
Apibrėžus poreikius,
gali paaiškėti, kad reikalingas atlasas ar atlaso komponentas jau yra
sukurtas. Tuo atveju specifikavimas, projektavimo ir kūrimo stadijos turi
prasmę kaip papildomų reikalavimų specifikavimas ir jų
įgyvendinimas, produkto pakeitimai. Kitais atvejais turint parengtą
techninę užduotį atlasui sukurti (t.y. jo specifikaciją), galima
pereiti prie jo projektavimo.
Analizės stadijos
pagrindiniai rezultatai yra projektavimo
planas su numatytais terminais ir parengta atlaso specifikacija (ją sudaro
daugiausia užsakovo reikalavimai, kurie, kaip taisyklė, yra
abstraktūs).
Eskizinio projektavimo etape
numatoma sistemos struktūra ir preliminarus informacijos turinys (t.y.,
pagrindinės žemėlapių temos ir jų išdėstymo
būdas, tekstai ir iliustracijos, skaitmeniniame variante galimos
multimedia priemonės, kaip animacija ar garso įrašai). Eskizinio
projektavimo metu pagrindinis dėmesys skiriamas skaitmeninio atlaso ar
leidinio struktūrai. Šio etapo rezultatas yra eskizinis atlaso projektas – dokumentas, kuris patvirtinamas ir
laikomas pagrindu detaliam projektui parengti.
Detalus projektas apima visus
struktūrinius atlaso vienetus, jų turinį bei organizavimo
būdą, kartografinio vaizdavimo būdus, reikiamų duomenų
kaupimo strategiją, duomenų saugyklos projektą, naudotojo
interfeiso projektą (arba grafinį apipavidalinimą spausdinto
leidinio atveju) ir kt. Detalus projektas apima paties atlaso ir jo
informacinės sistemos projektą. Atlaso detalus projektas yra
dokumentas, išsamiai nusakantis, kas ir kaip turi būti sukurta, be to,
užfiksuoti pasiūlymai turi būti ekonomiškai, finansiškai ir
techniškai pagrįsti.
Kai kurių
specializuotų žemėlapių autorinių originalų parengimas,
skirtingai nuo tradicinio požiūrio, taip pat yra detalaus projektavimo, o
ne sistemos kūrimo dalis – tai projekto dalis, vaizduojama grafiškai arba
vienareikšmiškai aprašomas informacijos išdėstymas ir vaizdavimo
būdai žemėlapyje. Deja dėl veiklos specifikos neįmanoma
numatyti visų autorinio originalo smulkmenų, todėl neišvengiamai
paskutinė neapibrėžta projektavimo proceso dalis vyksta jau sistemos
įgyvendinimo metu, t.y. persipina su kūrimo procesu.
Projektavimas apima ne tik
atlasą ir jo komponentus, bet ir dokumentų, testų
projektavimą, apmokymo planavimą ir kitas veiklas, kurių šiame
modelyje nenagrinėsime.
Užbaigus projektavimo stadiją,
pereinama prie sistemos kūrimo.
Šios gyvavimo ciklo stadijos
rezultatas yra atlasas tokiu pavidalu, kokiu jį gaus naudotojas. Dėl
atlaso specifikos, ši stadija skyla į dvi: iš pradžių turi būti
sukurti, atskirai patikrinti ir patvirtinti visi atlaso komponentai
(žemėlapiai, tekstai, visa papildoma ir pagalbinė informacija). Tik
po to pagal projektą jie jungiami į modulius, jungimo būdas
aprobuojamas ir atlasas parengiamas spaudai arba tiražavimui kompaktiniuose
diskuose.
Kūrimo stadijoje
išskirti aštuoni etapai, kurie tiesiniame modelyje (priedo P1-1 pav.) pavaizduoti
nuosekliai sekantys vienas po kito (idealus atvejis). Grįžtamieji ryšiai
leidžia įsivaizduoti situaciją, kai šių etapų darbai
vykdomi bet kuriuo kūrimo metu.
Kaip ir kitose stadijose,
numatyti kontrolės taškai gavus konkrečius ir įvertinamus
rezultatus etapų pabaigoje.
3.1. Atlaso komponentų
ir duomenų įsigijimas
Šiame etape perkami,
atrenkami, suskaičiuojami, kuriami ar kitu būdu gaunami bei
digitalizuojami projekte numatyti duomenys, t.y. žemėlapių
sluoksniai, tekstai, iliustracijos ar kiti objektai. Atlaso komponentų
įsigijimas taip pat yra šio etapo veikla. Etape galima išskirti pagrindines
vykdomas veiklas:
3.2. Komponentų
kūrimas
Tai – atlaso
žemėlapių, tekstų ir kitų komponentų
įgyvendinimas pagal projektą. Be abejo, svarbiausias ir
sudėtingiausias yra žemėlapių kūrimo etapas. Nors iš
esmės viskas turi būti numatyti detaliame žemėlapio projekte,
kai kurie sprendimai, nenurodyti projekte ar autoriniame originale, gali
būti priimami darbo eigoje, bet vėliau gali tekti juos peržiūrėti.
Apskritai, teminio žemėlapio kūrimo ciklas pakartoja visos
informacinės sistemos gyvavimo ciklą mažesniu masteliu.
Komponentų kūrimo etapas gali būti praleistas tik jei gatavas produktas gali būti surenkamas iš anksčiau parengtų komponentų (faktiškai tai nustatoma jau analizės metu, bet ir tuo atveju vistiek kuriamas sistemos projektas).
3.3. Komponentų
derinimas
Laikoma, kad įmanoma sukurti visus atlaso komponentus atskirai, ir tik po to juos sujungti į modulius (pavyzdžiui, žemėlapis, aiškinamasis tekstas, legenda, papildomi elementai – diagramos, iliustracijos – turi sudaryti vieningą visumą tiek prasmės, tiek vaizdavimo atžvilgiu), be to, vienos temos ar teritorinio vieneto žemėlapiai turi būti panašiai apipavidalinti identifikavimui ir turėti panašų teminės informacijos krūvį. Tam ir reikalingas derinimo etapas. Teoriškai derinimą atskirti nuo kūrimo įmanoma, jei visiškai nebūtų nukrypstama nuo detalaus projekto. Praktiškai derinimas dažniausiai pradedamas dar neužbaigus visų modulio komponentų.
3.4. –3.5. Programos ir
maketo kūrimas
Šiame etape realizuojama atlaso struktūra: skaitmeniniam atlasui ją palaiko programa, sudaranti galimybę kompiuterio ekrane pereiti nuo vieno informacijos vieneto prie kito tam tikru projekte numatytu būdu; maketas nusako informacijos spausdintame leidinyje organizavimo būdą ir bendrą apipavidalinimą.
3.6. –3.8. Komponentų
integravimas
Suderintos sistemos sudėtinės dalys integruojamos į informacijos vienetus. Toks informacijos vienetas spausdintame atlase yra, pavyzdžiui, vienai temai skirtas puslapis, kuriame išdėstyti žemėlapiai ir papildoma bei pagalbinė informacija (komponentai išdėstomi makete). Skaitmeniniame atlase toks modulis atitinka ekrano puslapį (programos objektai susiejami su konkrečiais failais ar duomenų bazės įrašais). Baigus visų dalių integravimą, struktūriškai testuojama visa sistema, tikrinamas jos neprieštaringumas, suderinamumas, šalinami trūkumai. Šis etapas yra vienintelis, kurio negalima praleisti sistemos kūrimo stadijoje. Peržiūra ir aprobavimas, kokybės vertinimas bei, sujungus komponentus, produkto parengimas tiražavimui taip pat priklauso šiam etapui.
Pirmosiose trijose stadijose
atlasas nagrinėjamas skirtinguose lygmenyse: reikalavimai, projektas (eskizinis
ir detalus), gatavas produktas.
Šiai stadijai priskiriami
produkto tiražavimo, leidybos ir informacinės sistemos tolesnio naudojimo
bei priežiūros procesai. Kilus poreikiui keisti, atnaujinti sistemą,
ar sukurti naują produktą, vėl grįžtama į analizės
stadiją. Atlaso turinio pildymas, struktūros plėtimas ir kiti
pakeitimai faktiškai pradedami eksploatavimo metu.
Tiesiniame modelyje (priedo
P1-1 pav.) parodyta, kokiose stadijose vyksta aukščiau išvardinti procesai
ir kokie yra pagrindiniai rezultatai, gaunami stadijų pabaigoje (jiems
įvertinti numatyti sistemos kūrimo kontroliniai taškai, sutampantys
su planuotais rezultatų gavimo momentais).
Pagrindinis tiesinio modelio
trūkumas yra tas, kad jis
aprašo sistemos kūrimo procesus tiesiškai, t.y. laikoma kad jie nuosekliai
vyksta vienas po kito. Tiesa, numatyti keli galimi veiklos scenarijai, kurie
numato galimus grįžimus į buvusias stadijas arba kai kuriais atvejais
nebūtinus gyvavimo ciklo etapus. Tačiau modelyje niekaip neatsispindi
lygiagretus procesų vyksmas. Tuo tarpu jau vien prielaida, kad
reikalavimai sistemai gali būti visiškai suformuluoti analizės
stadijoje ir vėliau nebekeičiami, yra nereali. Taip pat ir kitos
stadijos gali būti atskirtos tik idealiu atveju, kai kuriama sistema yra
identiška kuriai nors jau egzistuojančiai ir visi galimi veiksmai ir
įvykiai iš anksto žinomi. Todėl lygiagrečiai reikia naudoti ir spiralinį informacinės
sistemos modelį.
Tęstinio kartografinio
kūrinio informacinės sistemos spiraliniame gyvavimo ciklo modelyje (priedo
P1-2 pav.) išskirtos tokios procesų kategorijos.
1. Analizė
Tai procesai, skirti
išsiaiškinti sistemos kūrimo tikslams bei sąlygoms ir informacijos
kaupimui.
|
|
|
|
|
·
įvertinti kaip
reikalavimai atitinka pasiūlymus, |
·
įvertinti kaip sistemos
būsena atitinka planą, |
·
tikrinti darbų vykdymo
grafiką |
·
įvertinti sistemos
atitikimą standartams, |
·
įvertinti pasiruošimo
naujam vystymo etapui lygį. |
|
|
|
2. Projektavimas
Sistemos projektavimo
procesai.
|
|
|
|
|
|
Kiekvienas iš šių
procesų gali būti detalizuotas keletu lygių.
3. Kūrimas
Sistemos kūrimo ir
valdymo procesai.
|
|
|
|
|
|
4. Palaikymas
Šiuos procesus įvairiose
gyvavimo ciklo stadijose naudoja kiti procesai (organizacijos viduje ir išoriniai)
|
|
|
|
|
5. Organizavimas
Tai procesai, skirti apibrėžti organizacijos veiklos
tikslams ir sukurti procesus bei resursus, reikalingus tiems tikslams pasiekti,
bei užtikrinti bendrą tų resursų naudojimą (organizacijos infrastruktūra).
|
|
|
|
|
|
|
|
|
|
Priedo P1-2 paveiksle penki
diagramos sektoriai atitinka penkias procesų kategorijas. Be to,
palyginimui spalvomis išskirti sektoriai atitinka keturias tiesinio modelio
stadijas. Taigi, spiralinis modelis yra tiesinio apibendrinimas: kiekviena spiralės vija tarsi pakartoja
pagrindines tiesinio modelio stadijas. Projektavimo ir kūrimo kategorijos
procesai apskritai vyksta beveik analogiškai tiesiniam gyvavimo ciklo modeliui.
Pagrindinis skirtumas yra
tas, kad visuose penkiuose sektoriuose ant vienos spiralės vijos parodyti
penkių kategorijų procesai laikomi vykdomais lygiagrečiai, o
viena spiralės vija atitinka vieną kokybinio sistemos vystymosi
stadiją. Skirtingai nuo tiesinio modelio, žemėlapio kūrimo
procesas nėra izoliuotas; jis susijęs su visų kitų kategorijų
procesais ir daro įtaką jų rezultatams.
Užbaigus konkretų
produktą, informacinė sistema vystoma toliau ir tie patys procesai
kartojami naujam produkto tiražui parengti ar sistemos vystymui, taigi,
spiralinis modelis yra atviras ir gerai atspindi gyvavimo ciklų
pasikartojimą kiekybiškai ir kokybiškai aukštesniuose lygmenyse
(evoliuciją).
Spiralės spindulys rodo
didėjančias resursų ir laiko sąnaudas, reikalingas veikloms
vykdyti, o taip pat auganti sistemos sudėtingumą. Viename sektoriuje
procesai gali būti grupuojami į nuosekliai vykdomus etapus.
Kampinė koordinatė vaizduoja sistemos kūrimo proceso eigą.
Tas pats procesas paprastai vykdomas
keliomis iteracijomis, pavyzdžiui, pradėjus kurti sistemą, planuojami
reikalingi resursai, tuo pat metu rengiamas atlaso kūrimo planas ir
analizuojama situacija. Geriau įsivaizduojant poreikius, resursų
planas peržiūrimas ir t.t., kol įsitikinama plano tikslingumu ir
galima įsigyti ar skirstyti numatytus resursus. Taip pat atlaso projektas
yra peržiūrimas keletą kartų ir keičiamas, tobulinamas
priklausomai nuo kitų kategorijų procesų rezultatų – tai
yra, taip, kaip realiomis sąlygomis
atliekamas projektavimas, tik ne chaotiškai, bet planingai, pagal numatytus
terminus ir kitus kriterijus. Sistemos
gyvavimo ciklo stadijos gali tapti kritinėmis, jei nėra patirties
iškilusioms problemoms spręsti, neturima informacijos sprendimams
pagrįsti ir pan. Tokioms situacijoms
išvengti atliekama rizikos analizė ir vertinamos galimos
alternatyvos.
Daugelis procesų
parodytų modelyje yra abstraktūs ir vykdomi beveik visose sistemos
vystymosi stadijos. Suskaidžius juos į konkretesnes veiklas, modelis
būtų vaizdesnis: tarpusavyje susijusios veiklos (pavyzdžiui, teminio
žemėlapio vaizduojamos srities analizė, specifikavimas, projekto
parengimas, kūrimas ir dokumentavimas)
išsidėstytų vienoje
spiralės vijoje, o veiklos, naudojančios kitų veiklų
rezultatus kaip pradinius duomenis, griežtai atsiskirtų: pavyzdžiui, kaip
ir parodyta paveiksle, neatlikus
informacinės sistemos tikslų analizės, nėra
prasmės nustatinėti galimas veiklos kryptis ar pradėti
aprūpinimą resursais. Tačiau informacinės sistemos GCM
sudarymas, reikalavimų specifikavimas,
dokumentavimas ir resursų skirstymas gali vykti skirtingose
grupėse tuo pačiu metu.
6 pav. Kartografinės GIS funkcionavimo schema – geografinių duomenų apdorojimo dalis
Sistemai vystantis
pasiekiama nauja stadija (sektoriaus dalis su didesniu spinduliu), kurioje gali
vykti kiti tos pačios kategorijos procesai. Perėjimo momentas
kiekviename sektoriuje priklauso nuo to, kaip vyksta kitų kategorijų
procesai, tačiau griežtai susieti negalima, todėl modelis
pavaizduotas kaip spiralė, o ne uždari koncentriški apskritimai. Modelis
yra tolydus, sistemos vystymosi vienos ar kitos kategorijos procesų
atžvilgiu lygį rodo spiralės spindulys atitinkamame sektoriuje.
Produktas gaunamas
pasibaigus kūrimo kategorijos procesų ciklui, bet sistemos vystymasis
tuo nesibaigia. Sistemos dalis, susijusi su konkretaus produkto informacine
sistema, tampa bendros informacinės sistemos dalimi.
Kartografinės
IS dalis yra vidinė
geografinės informacijos apdorojimo sistema, kuriai būdingi
tradiciniai geografinių duomenų valdymo procesai (6 pav.). Šioje
sistemoje vykstančius procesus galima apibendrinti į vieną –
“Geografinių duomenų apdorojimo” – procesą.
Agentas (dar naudojami terminai vaidmuo, rolė) – tai esybė veikianti organizacijoje – asmuo, jų grupė ar organizacijos padalinys turintis pareigas arba rolę informacinėje sistemoje; t.y., atliekantis kurio nors proceso valdymą, vykdymą ar kontrolę. Abstraktesniame modelyje agentas atitinka apibrėžtą veiklos funkcijų grupę.
Bet
kuriuo atveju, nepriklausomai nuo to, koks gyvavimo ciklo modelis taikomas,
sistemos kūrimo procese dalyvauja
trys pagrindiniai agentai – fiziniai ar juridiniai asmenys,
organizacijos ar pan.: užsakovas, kūrėjas ir naudotojas. Bendriausiu
atveju, tai – skirtingos organizacijos, kurių santykiai reglamentuojami
sutartimis.
Yra trys kuriamos sistemos lygmenys, kuriuose
dalyvauja skirtingi agentai..
Idealu, kai visi agentai turi tą patį požiūrį į tai, kas, ką ir kaip turi daryti, kad naudotojų poreikiai būtų patenkinti geriausiu būdu. Praktiškai, tie požiūriai nesutampa ir juos suderinti sunku net ir naudojant tokią abstrakčią produktų kūrimo vykdymo schemą, kokia yra gyvavimo ciklo modelis (vargu ar prasminga griežtai standartizuoti gyvavimo ciklo modelį skirtingoms sistemoms). Be to, derinant skirtingus požiūrius, kaip tik ir atrandami geriausi problemų sprendimo būdai: vienašaliai sprendimai paprastai nėra optimalūs. Todėl būtina standartizuoti gyvavimo ciklo modelio dalyvių tarpusavio santykių sampratą ir tuos santykius reglamentuoti.
Su anksčiau
išvardintais pagrindiniais procesais siejamos tam tikros funkcijas, jų
vykdymo taisyklės, ir nustatoma, kas kurį procesą turi vykdyti.
Beje, pagrindinių, palaikymo ir organizacinių procesų
traktavimas turi būti vienodas – tos pačios peržiūros,
inspektavimo ir kt. procedūros taikomos žemėlapiams, kitiems atlaso
komponentams, dokumentams ir pačiam atlasui. Tą žinant,
neturėtų kilti nesusipratimų dėl terminų naudojimo.
Nacionalinio atlaso
informacinėje sistemoje be trijų jau
minėtų pagrindinių, išskirti ir kiti agentai, susieti
su sistemos procesais (1 lentelė).
Bendra šių atlaso kūrimo ciklo dalyvių schema, kuri kartu yra ir
organizacijos struktūros modelio dalis, parodyta 7 paveiksle.
1 lentelė. Atlaso gyvavimo ciklo pagrindiniai agentai ir
jų funkcijos
Agentas |
Pagrindinės funkcijos |
Procesas |
Strateginis lygmuo |
||
Užsakovas |
Inicijuoti projektą Parengti sutartį su
vykdytoju Aprobuoti pagrindinius rezultatus |
B5 |
Vykdytojas
(institucijos arba projekto vadovas) |
Parengti ir pateikti
pasiūlymus užsakovui Vykdyti derybas dėl
sutarties sąlygų Pasirašyti sutartį |
A1, A2, B5, C2, C3.3, C3.5 |
Taktinis lygmuo I (projekto valdymo grupė) |
||
Projekto vadovas |
Parinkti ar sukurti
informacinės sistemos GCM ir projekto planą Aprobuoti esminius rezultatus Koordinuoti projekto
valdymo grupės ir atlaso redkolegijos darbą. Spręsti problemas |
A1, A2, A3, A9, B4, B5,
C1, C2, C3 |
Projekto koordinatorius |
Įgyvendinti projekto planą ir stebėti veiklas Organizuoti rezultatų ir pažangos vertinimus Aprobuoti tarpinius rezultatus Sekti
naudotojų poreikių kitimą Formuluoti
užduotis naujiems kūriniams Atnaujinti
duomenų bei žinių bazes Valdyti
sistemos konfigūraciją ir sprendimų
dokumentavimą |
A9, B1, B2, B3, C3.1,
C3.2, C4 |
Projekto administratorius |
Tvarkyti atsiskaitymus su
išoriniais agentais Organizuoti projekto valdymo grupės ir redkolegijos posėdžius Informuoti projekto
agentus. Kaupti ir tvarkyti
projekto dokumentaciją |
B1, B2, C3.3, C3.5 |
Kokybės kontrolierius |
Užtikrinti
atlaso ir jo komponentų atitikimą specifikacijoms. Vertinti
procesų rezultatus (kokybės kontrolës procesų negali vykdyti
asmenys, atsakingi už vertinamo objekto kokybę ar savalaikį jo
pateikimą). |
B3, B4, B5 |
Taktinis lygmuo II (leidinio redkolegija) |
||
Projekto mokslinis vadovas |
Užtikrinti atlaso ir jo
komponentų reikiamą mokslinį lygį. Vertinti ir aprobuoti
projekto rezultatus. Koordinuoti atlaso
redkolegijos darbą. Derinti redkolegijos
sprendimus su projekto valdymo grupe. Spręsti problemas. |
A3, A4, A7, A8, B3, B4, B5,
C2 |
Temos redaktorius |
Užtikrinti atitinkamos
temos komponentų reikiamą mokslinį lygį. Vertinti ir aprobuoti
projekto rezultatus. |
A3, A4, A5, A6, A7, A8,
B3, B4, B5 |
Redaktorius-stilistas |
Užtikrinti atlaso
tekstų, geografinių vardų, žymėjimų kalbinį
korektiškumą. |
A6, A8, B3, B5 |
Produkto dizaineris |
Parinkti kartografinės raiškos priemones. Kurti vieningą atlaso ir jo komponentų apipavidalinimo stilių, derinti prie jo vizualizavimo sprendimus. Kurti bendrą atlaso
maketą, kurti ar aprobuoti iliustracijas ir kitus papildomus
komponentus. |
A4, A5, A6, A7, A8, B3, B5 |
Taktinis lygmuo III (IS valdymo grupė, žr. 1.6 sk.) |
||
Realizavimo lygmuo |
||
Duomenų/GIS
inžinierius |
Kaupti ir prižiūrėti skaitmeninę informacinės
sistemos duomenų bazę Atlikti duomenų GIS
analizę Programiškai realizuoti atlaso
struktūrą |
A6, A7, A8, A9, B2, B3.4 |
Meninis redaktorius (dizaineris) |
Kurti atlaso
komponentų apipavidalinimo standartą Kurti kartografinio
vaizdavimo standartą |
A4, A5, A6 |
Kartografas-projektuotojas |
Atlikti reikalavimų
analizę Atlikti eskizinį ir
detalų projektavimą Pateikti
specialiąją informaciją teminiams žemėlapiams Pateikti tekstus,
iliustracijas, duomenis |
A3, A4, A5, A6, A7, A8, C1 |
Kartografas-konsultantas |
Teikti pasiūlymus,
siekiant optimizuoti specialiosios geografinės informacijos
pateikimą |
B3.1 |
Kartografas-redaktorius |
Aptikti atlaso
komponentų projekto ir įgyvendinimo klaidas, susijusias su
geografinės informacijos pateikimu |
B3.1 |
Kartografas-korektorius |
Aptikti atlaso
komponentų įgyvendinimo klaidas |
B3.1 |
Kartografas-sudarytojas (braižytojas) |
Parengti atlaso
komponentus tiražavimui projekte numatytu būdu ir juos integruoti
(parengti maketą) |
A6, A8 |
7 pav. Kartografinės IS agentų
grupės. Rodyklės rodo, kas dalyvauja formuojant laikinas
(apibrėžtos punktyru) ir išorines (pavaizduotos tamsesniame fone)
agentų grupes
Visi agentai dalinasi
atsakomybę už produkto kokybę įvairiais aspektais ir todėl
turi glaudžiai bendradarbiauti visu atlaso kūrimo metu. Skirtingi agentai
nebūtinai turi būti skirtingi fiziniai asmenys, tačiau
dideliuose projektuose pageidautina juos kiek įmanoma atskirti.
Daugumą procesų
galima skaidyti į penkis etapus: proceso planavimą, reikalingos
informacijos kaupimą, informacijos apdorojimą, darbų
vykdymą, dokumentavimą ir vertinimą. Atitinkamai, svarbiausi
sistemos kūrimo metu vykstančių procesų generuojami
objektai yra:
1)
priešprojektinių
tyrimų rezultatai (planai, poreikių, tikslų specifikacija),
2)
techniniai sistemos aprašai
(techninė užduotis sistemai sukurti, projekto dokumentacija),
3) sistemos struktūrinės dalys, produktų komponentai,
4)
galutiniai sistemos produktai
5) pagalbinė medžiaga (planai, užduotys, ataskaitos, kokybės vertinimo dokumentacija).
Lentelėje parodyta,
kokie rezultatai gaunami kiekviename iš
šių etapų aukščiau
išvardintų penkių kategorijų teminės kartografijos
procesams.
2 lentelė. Procesų
svarbiausi rezultatai
Etapas Procesų kategorija |
Analizės |
Projektavimo |
Kūrimo |
Palaikymo |
Organiza-vimo |
Planavimas |
analizės planas |
darbų planas |
produkto įgyvendinimo planas |
dokumentų planas, palaikymo strategija |
sistemos idėja |
Informacijos kaupimas |
faktai, žinios, požiūriai |
klasifikuota ir apibendrinta informacija |
informacinės sistemos
duomenų bazė |
žinios, kokybės
vertinimo rezultatai |
suvokti poreikiai,
kūrimo prielaidos |
Informacijos apdorojimas |
sistemos koncepcija |
eskizinis projektas |
objektų tipologijos |
inventoriza-vimo planas |
valdymo modelis |
Darbų vykdymas |
dokumentai (sprendimai,
pasiūlymai) |
projektas, kokybės vertinimo
kriterijai, |
specifikuoti reikalavimai, atlasas ir jo komponentai, standartai |
dokumentai |
įsigyti resursai |
Vertinimas |
aprobuoti pasiūlymai |
patvirtintas projektas |
aprobuoti reikalavimai, standartai, produktai |
patvirtinti sistemos dokumentai |
suformuota
infrastruktūra |
Kompiuterizuotą teminės kartografijos informacinę sistemą technologiniu aspektu sudaro šie pagrindiniai komponentai.
Informacinę sistemą sudarantys technologiniai komponentai privalo užtikrinti visų sistemos procesų vykdymo (kiek įmanoma automatizuoto) galimybę.
Teminės kartografijos informacinės sistemos procesams vykdyti reikalingos skirtingų tipų darbo vietos, kurios skiriasi techninės įrangos našumo bei kitais reikalavimais ir programinės įrangos konfigūracija:
Reikalavimų teminiams žemėlapiams sudarymas yra svarbi kartografinio projekto dalis, kurios svarba jau seniai suvokta intuityviai, jie buvo reglamentuojami sovietinėje kartografijoje, bet iš esmės formalizuoti šį procesą pradėta tik šio amžiaus pabaigoje.
Šiuo metu pastebima tendencija, nusistovėjus geografinių ir statistinių duomenų kokybės (tikslumo, išsamumo, patikimumo) standartams, vis daugiau dėmesio skirti jų vaizdavimo kokybei. 1993 metais Tarptautinė Kartografų asiociacija suformulavo tyrimų kryptį, susijusią su informacijos vizualizavimo kartografiniais ir informaciniais aspektais. Tai aktuali ir mažai ištirta problema; aišku tik tai, kad kartografinio vizualizavimo procesu dideli heterogeniškų duomenų kiekiai gali būti paversti prasminga informacija, o vėliau – žiniomis, gaunamomis ją integruojant. Transformacijos efektyvumas labai priklauso nuo to, kaip gerai yra suvokti informacijos naudotojo poreikiai.
Nuo paskutinio 20 a. dešimtmečio programų sistemų specifikacijoms parengti naudojami koncepcinio modeliavimo metodai. Koncepcinio modeliavimo esmė – semantinių objektų, vaizduojančių dalykinės srities esybes (objektus, sąvokas, idėjas) apibrėžimas bei juos siejančių ryšių nustatymas. Tai yra, informacinė sistema skaidoma į sudėtines dalis, kurių savybės analizuojamos ir per jas suvokiamos pačios sistemos savybės. Tada galima parinkti tinkamus metodus jos specifikacijai sukurti. Šią patirtį tikslinga perkelti ir į didelės apimties kartografijos kūrinių projektavimą – savo sudėtingumu ir specifika šie projektai panašūs į programų sistemas, ypač kai kalbama apie skaitmeninės kartografijos projektus. Reikalavimų nustatymo metodai yra susiję su darbo efektyvumu ir lemia konkurencijos rinkoje galimybes.
Kuriant didelę informacinę sistemą turi būti pasirinktas sistemos kūrimo "iš viršaus " (angl.: top-down) metodas – siekiant rezultato nesiorientuojama į galimus technologinius apribojimus. Taip peržengtas vienas barjeras, iki šiol smarkiai stabdęs Lietuvos kartografijos vystymąsi.
Antrasis barjeras yra tradiciškai įsigalėjęs požiūris, kad žemėlapių reikalavimų nustatymas ir rezultatų kokybės vertinimas yra išimtinai sudarytojų, autorių ar ekspertų privilegija, taip ignoruojant tikruosius informacijos adresatus. Tokiu būdu sukuriama priešinga problema, kurią iliustruoja 8 paveikslas.
8 pav. Naudotojo problema
Akivaizdu, kad reikia išlaikyti pusiausvyrą tarp paveiksle parodyto technologinio determinizmo ir mokslinio idealizmo – dviejų svarbiausių priežasčių, dėl kurių nepaisoma naudotojų poreikių. Perimant programų sistemų kūrimo patirtį, prieš pradedant naują gyvavimo ciklo stadiją turi būti parengiamos kuriamų objektų specifikacijos, o ją užbaigus, t.y., gavus konkretų tarpinį rezultatą, atlikti kokybės testai, kuriais taip pat patikrinama, ar nepažeisti patogumo naudoti principai. Tik remiantis atliktų testų rezultatais, gali būti objektyviai įvertinta produkcijos kokybė (9 pav.) Todėl reikalingas mokslinis požiūris ir studija, kaip skirtingos naudotojų grupės suvokia, priima ir interpretuoja vienu ar kitu būdu pateiktą informaciją.
9 pav. Reikalavimų inžinerijos atsižvelgiant į naudotoją modelis
Be abejo, testams parengti ir atlikti reikalingi nemaži resursai, ir ar jie bus skiriami, priklauso nuo projekto vadovų pozicijos. Atlikus testus po vienos projekto stadijos, jų tikslingumą galima būtų geriau motyvuoti.
Galima išskirti pagrindines prasmines reikalavimų grupes:
1) susiję su informacija: reikalavimai metaduomenims, nusakantys kontekstą, kuriame geografinė informacija būtų teisingai suprantama ir naudojama;
2) susiję su turiniu: ką galima ir reikia vaizduoti žemėlapiuose;
3) kartografinio kūrinio formos reikalavimai: pvz., matavimų skaičius, interaktyvumas, dinamiškumas;
4) susiję su informacijos adresatu: kokiu būdu turi būti pateikiama ir priimama vaizdinė informacija;
5) technologiniai: sistemos architektūra, technologijų teikiamų galimybių optimalus panaudojimas.
Svarbiausios priežastys, dėl kurių korektiški reikalavimai dažnai lieka neįgyvendinti yra:
a) nepakankamas reikalavimų suvokimas,
b) reikalavimų kitimas (augimas) produkto kūrimo metu.
10 pav. Atotrūkis tarp suvoktų ir realių reikalavimų
Pirmąją problemą galima efektyviai spręsti minėtais reikalavimų inžinerijos metodais. Vis dėlto nėra universalaus sprendimo, kaip maksimaliai patenkinti gerai suvoktus ir formalizuotus reikalavimus. Tai yra visos projekto valdymo optimizavimo sistemos uždavinys. Vis dėlto, net ir gerai ištyrus ir apibrėžus naudotojų reikalavimus, turint visas galimybes jiems patenkinti, neįmanoma išvengti atotrūkio tarp reikalavimų, specifikuotų kuriuo nors laiko momentu, ir naujo reikalavimų lygmens, kaip parodyta 10 paveiksle – jei sistemos gyvavimo ciklas pakankamai ilgas, per laiko tarpą, kol įgyvendinami jau apibrėžti reikalavimai, jie būna patikslinti, pakeisti, atsiranda naujų pageidavimų ir pan.
Būtina iš anksto nustatyti, kaip turi būti rengiami ir pateikiami reikalavimai teminės kartografijos leidiniui. Tam reikia remtis sistemų analize, kuri tiria taikymo srities analizės metodiką ir priemones. Atlaso specifikacija – dokumentas, aprašantis atlasą ir jo pageidaujamas savybes – parengiama atlikus atitinkamos srities analizę. Kompleksiniam atlasui tokia analizė gali būti labai sudėtinga ypač dėl to, kad reikalavimai formuluojami vienas po kito visą atlaso kūrimo laikotarpį.
Reikalavimas – tai objekto ar proceso
savybė, numatyta specifikacijoje, sutartyje, standarte ar kitame
dokumente. Skirtingai nuo neformalios nuostatos, koks turi būti sistemos
kūrimo procesų rezultatas,
reikalavimas susiejamas su kokiu nors jo įgyvendinimo laipsnio nustatymo
būdu (verifikavimu). Reikalavimas, kurio įgyvendinimo laipsnio
nustatyti negalima, neturi prasmės ir yra tik galimų konfliktų
šaltinis priimant darbą. Lentelėje parodyti reikalavimų
pavyzdžiai.
3 lentelė. Reikalavimų
pavyzdžiai.
Nr |
Reikalavimas |
Patikrinimo būdas |
-- |
“Bendrojo geografinio
žemėlapio elementai vaizduojami achromatinėje spalvų
skalėje” |
Peržiūra |
-- |
“Iš kiekvieno skaitmeninio
atlaso puslapio turi būti galimas grįžimas į titulinį
puslapį “ |
Testavimas |
-- |
“Geografinių
vardų rašyba Atlase turi atitikti Valstybinės Lietuvių kalbos
komisijos patvirtinus sąrašus” |
Korektūra |
-- |
“Atlasas turi būti
informatyvus” |
Neverifikuojamas
reikalavimas, todėl nėra prasmės jį registruoti. |
Reikalavimus galima pateikti skirtingais būdais:
Pirmasis uždavinys ir
veiklos etapas, siekiant apibrėžti atlaso, kaip ir bet kokios kuriamos
sistemos, reikalavimus, yra koncepcijos
suformulavimas, t.y., atsakymas į bendriausius klausimus: kam kuriama
informacinė sistema, kaip jis atrodys ir kaip bus kuriama. Tada
formuluojamas pagrindinis sistemos kūrimo tikslas (siekis), iš kurio sprendžiama, ar tikslinga kurti informacinę
sistemą ir kokia bus gauta nauda. Siekis konkretizuojamas suskaidant
jį į strateginius tikslus, kurie turi nusakyti bendriausius informacinės
sistemos ir jos produktų struktūros ir turinio poreikius,
apibrėžti, kas, kur ir kaip naudos jų struktūrines dalis. Šios
analizės rezultatus patogu vaizduoti kontekstine diagrama, kurioje
parodoma, su kokiomis išorinėmis esybėmis kuriama sistema yra
susijusi ir kokią naudą jos gaus, sistemą sukūrus.
Strateginiai tikslai
skaidomi į Atlaso informacinės sistemos uždavinius, kuriems turi
būti konkrečiai nurodomi laukiami rezultatai, jų vertinimo
būdas, terminai. Šių uždavinių įgyvendinimo veiksmų
planas – tai informacinės sistemos naudojimo scenarijus.
Kitas etapas – sistemos
dekomponavimas į struktūrines dalis ir apibrėžimas, kokios jos
turi būti. Aukštesnio lygio struktūrinėms dalims suformuluoti
reikalavimai detalizuojam ir konkretizuojami tol, kol gauname konkrečius
vienareikšmius reikalavimus, nusakančius sąlyginai neskaidomų
sistemos objektų savybes. Tai – sistemos dekomponavimo ir reikalavimų
“nuleidimo” procesas. Bendresnį reikalavimą taikant sistemos
komponentams, jis detalizuojamas. Gali būti jungiami keli aukštesnio lygio
reikalavimai ar jie papildomi. Projektiniai reikalavimai “nuleidžiami” iki
realizacinių: jei projekto reikalavimai tik nusako, koks objektas turi
būti, realizaciniai apibrėžia, kaip jį tokį sukurti. Patikrinti,
ar kiekvienas reikalavimas turi savo šaltinį, patogu sudaryti sąryšio
matricą, kaip parodyta 4 lentelėje. Šaltinis gali būti
aukštesnio abstrakcijos lygio reikalavimai arba išoriniai – standartai,
taisyklės ir kt.
4 lentelė. Reikalavimų sąryšio matrica
Reikala- vimai |
Reikalavimai, iš kurių išvestas |
Komponentai, kuriuose lokalizuotas |
Aprobavimo būdas |
Nr 1 |
Nr 1, Nr 2,
Nr 3 |
Nr … |
vertinimas |
Nr 2 |
<dokumentas> |
… |
… |
Nr 3 |
Nr 1 |
… |
… |
… |
… |
… |
… |
Nr m |
Nr 1, Nr 15 |
… |
… |
Tai nereiškia, kad reikalavimai turi būti apibrėžti visoms struktūrinėms dalims; ypač sunku nustatyti konkrečius reikalavimus paties atlaso komponentų (žemėlapių, tekstų) turiniui. Jau vien geografinės informacijos specifika dažnai neleidžia tiksliai apibrėžti reikalavimų teminių žemėlapių objektams:
a) ji dažniausiai būna blogai struktūrizuota negeometrinių atributų požiūriu;
b) objektų priklausomumas klasėms paprastai nebūna vienareikšmis;
c) objektų savybės ir vaizdavimas priklauso nuo žemėlapio mastelio.
Ar prasminga nustatinėti formalius reikalavimus, sprendžiama kiekvienam konkrečiam objektui. Norint suformuluoti reikalavimus konkrečiam teminiam žemėlapiui, tenka atlikti jame vaizduojamos teritorijos ir dalykinės srities analizę.
Formalūs reikalavimai dokumentuojami, nurodant jų numerį, formuluotę, statusą, objektus, kuriems jie taikomi ir reikalavimų autorių. Reikalavimai gali ne tik būti formuluojami žodžiu, bet ir pateikiant etalonus, būdingų pavyzdžių rinkinius, sistemos modelį ar atlaso maketą.
Neformalūs reikalavimai
neturėtų būti registruojami specifikacijose; jiems nebent gali
būti sudarytas atskiras dokumentas, traktuojamas kaip pasiūlymas
projektavimui.
Kiekvienas dokumentuojamas reikalavimas turi būti:
Pageidautina, kad visi reikalavimai būtų identifikuojami ir susieti su konkrečiais objektais vienareikšmiškai. Tam tikslui sudaroma reikalavimų lokalizavimo matrica.
4a lentelė. Reikalavimų lokalizavimo matrica
Kompo- |
Reikalavimai sistemai |
||||||||
Nentai |
Nr 1 |
Nr 2 |
…. |
… |
… |
… |
… |
… |
Nr n |
Nr 1 |
P |
P |
P |
|
|
P |
P |
|
|
Nr 2 |
|
P |
P |
|
|
|
|
|
P |
… |
… |
… |
… |
… |
… |
… |
… |
… |
… |
Nr m |
P |
P |
|
|
|
P |
P |
|
P |
Reikalavimų
analizė yra pagrįsta tuo, kad nustatoma iš kokių
abstrakčių reikalavimų yra išvesti objektų reikalavimai ir
kokiu būdu jie gauti. Taip aptinkami nekorektiški, prieštaringi
reikalavimai. Pavyzdžiui, atskiriems Atlaso komponentams vaizdavimo
reikalavimai gali prieštarauti bendrąjam kartografinio vaizdavimo
standartui.
Reikalavimų
analizė yra sistemos konfigūracijos (komponentų ir
struktūros) valdymo proceso uždavinys. Reikalavimų nustatymo metodai
labai susiję su darbo efektyvumu ir lemia konkurencijos rinkoje galimybes.
Pagal statusą
reikalavimai yra skirstomi.
Įgyvendinimo lygmenyje
reikalavimai formalizuojami, t.y., aprašomi nustatyta tvarka. Pavyzdžiui,
atliekant žemėlapio korektūrą formuluojami reikalavimai aprašomi
seka:
<Numeris; objektas, netenkinantis reikalavimo; kritiškumo laipsnis (gali
būti neformalus: neteisinga, netikslu, negražu); pasiūlymas, kaip
reikalavimą įgyvendinti>.
Kadangi reikalavimai yra
formuluojami ir keičiami praktiškai visą sistemos gyvavimo
laiką, jie gali būti skirstomi pagal jų galiojimo terminus:
Pagal reikalavimų
orientavimą į sistemos savybes ar į jos kūrimo
būdą, reikalavimai gali būti projekto ir produkto.
Projekto reikalavimai. Tai grupė
reikalavimų, aprašančių, kokiu būdu turi būti kuriama
sistema; šie reikalavimai dažniausiai specifikuojami sutartyse.
Reikalavimai produktui (atlasui,
žemėlapiui ir pan.). Šie reikalavimai nusako pageidaujamas paties atlaso
savybes, nepriklausomai nuo to, kaip jos bus gaunamos. Šie reikalavimai
apriboja galimus projektinius sprendimus. Reikalavimai nustatomi tiriant naudotojų
poreikius, pageidavimus, galimybes. Atskiriems atlaso komponentams
reikalavimų grupes tenka išskirti
iš bendrųjų atlaso reikalavimų.
-
Korektiškumo reikalavimai.
Žemėlapiuose turi būti suderintos teminės ir bendrosios
geografinės informacijos turinys bei apimtys, mastelis ir objektų
generalizacijos lygis.
-
Tikslumo reikalavimai nusako leistinas
vaizdavimo paklaidas konkretiems žemėlapių objektams.
-
Patikimumo reikalavimai. Turi būti
nurodyti visi informacijos šaltiniai (taip užtikrinama, kad ji gauta ir
naudojama legaliu būdu), numatytos patikrinimo procedūros.
-
Išsamumo reikalavimai. Atlase pateikiama
informacija turi apimti visą vaizduojamą sritį, ne tik jos dalį.
-
Efektyvumo reikalavimai. Turi būti
subalansuotas išsamumas ir suvokimas.
-
Unifikavimo reikalavimai nustato
standartizavimo laipsnį, būdą ir metodus.
-
Komponentų autonomiškumo
reikalavimai. Atlaso komponentus turi būti galima išleisti atskirai ar
panaudoti kitame leidinyje.
-
Keičiamumo reikalavimai. Darbo
sąnaudos pakartotinai panaudojamos informacijos atnaujinimui turi
būti kuo mažesnės.
Reikalavimai formuluojami ne
tik projektui ar konkrečiam produktui, bet ir pačiai sistemai: t.y.,
kokias funkcijas ir kaip ji turi atlikti. Patogu atskirti tokias
reikalavimų grupes pagal nagrinėjamą objektą. Kiekvienu
atveju yra skirtinga dalykinė sritis, kurios analizė atliekama
kuriant šį objektą.
Informacinės sistemos vystymas yra
sudėtingas. Jį reikia detaliai planuoti, o paskui vykdyti
efektyvią plano kontrolę. Tiek IS, tiek atskiro jos produkto projekto
valdyme galima išskirti pagrindinius etapus:
Planavimas:
Vykdymas:
Projekto
monitoringas:
Projekto
kontrolė:
Kartografinė informacinė sistema ir
projektai gali būti valdoma keliais lygmenimis:
1.
Strateginis nacionalinio atlaso informacinės
sistemos veiklų koordinavimas nacionaliniu mastu bei projektų priežiūra ir projektų
vykdytojų konsultavimas politiniais, teisiniais, instituciniais ir kitais klausimais projekto
įgyvendinimo metu. Už šią veiklą Lietuvoje pagal savo nuostatus turėtų
būti atsakinga Nacionalinė
Žemės tarnyba prie Žemės ūkio ministerijos.
2.
Informacinės sistemos valdymas. Šią funkciją vykdo
informacinės sistemos savininko IS
valdymo nuolatinė grupė, suformuota iš jo institucijos
darbuotojų. Pagrindinės IS valdymo grupės funkcijos yra (agentai
iš 7 pav. schemos):
3.
Projektų
apimamų dalykinių
sričių koordinavimas. Šią funkciją vykdo konsultacinė taryba (Lietuvos nacionalinio atlaso IS šias
funkcijas atlieka atlaso redakcinė
kolegija). Pagrindinės konsultacinės
tarybos funkcijos yra:
Projekto konsultacinė taryba turi reguliariai kartu su Projekto
valdymo komanda svarstyti pagrindinius projekto rezultatus ir tolesnį
projekto įgyvendinimo planą.
4.
Kasdieninis projektų administravimas
ir valdymas jų
įgyvendinimo metu, kiekvienu konkrečiu atveju atliekamas projekto valdymo komandos, sudarytos iš
projektą vykdančio padalinio atstovų. Pagrindinės projekto
valdymo komandos funkcijos yra:
Nacionalinis atlasas
užima ypatingą vietą tarp kitų valstybės leidinių –
dėl kartografinės kalbos universalumo, pateikiamos informacijos visapusiškumo ir istoriškai
susiklosčiusių tradicijų tai yra valstybės įvaizdį formuojantis leidinys.
Pirmasis nacionalinio atlaso kriterijus praktiškai atitinkantis leidinys
Lietuvoje buvo išleistas 1981 metais (LTSR atlasas, 1981). Nuo to laiko jau
praėjo du dešimtmečiai, per kuriuos įvyko didžiulių
permainų valstybės vystymęsi. Nepaprastai išsiplėtė
aplinkos bei socialinės-ekonominės
informacijos ribos ir išaugo jos sudėtingumas. Taip pat atsirado
galimybė gauti daugiau patikimos ir išsamios geografinės
informacijos. Beveik kiekvienoje gyvenimo srityje kyla naujų problemų,
kurioms spręsti reikia vis daugiau patikimos, lengvai suvokiamos,
kompaktišku pavidalu pateiktos informacijos apie aplinkos ir visuomenės –
socialinių-ekonominių, politinių reiškinių
pasiskirstymą valstybės teritorijoje. Pokyčių pagreitis vis
didėja, sąlygodamas visuomenės poreikį laiku gauti
patikimą informaciją apie juos. Patirtis leidžiant įvairių
valstybių nacionalinius atlasus taip pat privertė pervertinti
nacionalines geografinės informacijos reikmes Lietuvoje. Poreikis sukurti
pirmąjį nepriklausomos Lietuvos Respublikos nacionalinį
atlasą jau seniai yra akivaizdus.
Galima išskirti svarbiausius veiksnius, lemiančius Lietuvos
nacionalinio atlaso poreikį.
Dideles galimybes šiems poreikiams patenkinti teikia svarbiausios kompiuterinės
ir komunikacijų technologijos: geografinės informacijos sistemos, pasaulinis
kompiuterių tinklas ir daugiaterpės priemonės, o taip pat galingi
ir nebrangūs namų kompiuteriai bei visiems prieinamos komunikacijų
technologijos.
Tokiomis
sąlygomis ir atsižvelgiant į intensyvius aplinkos pokyčius
svarbu siekti kuo didesnio darbų efektyvumo tam, kad geografinės
informacijos poreikis būtų laiku ir kokybiškai patenkintas. Tam
reikia apibendrinti visą Lietuvos teminės kartografijos patirtį
ir sukurti valstybinio masto Lietuvos nacionalinio atlaso informacinę
sistemą, kurios tikslas – kaupti, tikslinti, atnaujinti ir apibendrinti
įvairių sričių geografinę informaciją, žinias,
patirtį bei koordinuoti įvairių institucijų darbą
rengiant šį tęstinį kapitalinį kartografinį
leidinį.
Aplinka Vilniaus universitete yra ypač palanki Lietuvos nacionalinio
atlaso rengimui. VU Gamtos mokslų fakultete vykdomi šie tęstiniai mokslo
tiriamieji darbai, kurių rezultatai yra pirminis mokslinių
tyrimų duomenų šaltinis atlaso žemėlapiams.
Bendrosios geografijos katedra
Kartografijos centras
Lietuvos
geografinės aplinkos teminis kartografavimas.
Hidrologijos ir klimatologijos katedra
Klimato
svyravimai ir Lietuvos vandens išteklių kiekybiniai bei kokybiniai
pokyčiai.
Geologijos ir mineralogijos katedra
Gamtinės
aplinkos raida Lietuvoje per 14000 metų.
Hidrogeologijos ir inžinerinės geologijos
katedra
Kontinentinių
apledėjimų įtaka požeminės hidrosferos ir gruntų
formavimuisi.
Botanikos ir genetikos katedra
Lietuvos
augmenijos ir mikobiotos struktūra ir funkcionavimas.
Zoologijos katedra
Be to, VU Ekologijos institutas vykdo iš
valstybės biudžeto finansuojamus tyrimus pagal tris pagrindines LR
Vyriausybės 2003-11-11 nutarimu Nr. 1397 patvirtintas veiklos kryptis:
1. Ekosistemų ir jų sudedamųjų dalių jautrumo,
pažeidžiamumo, adaptacijų ir mikroevoliucijos globalios kaitos ir
antropogeninio poveikio sąlygomis dėsningumai ir mechanizmai.
2. Vandens ekosistemų funkcionavimas globalios kaitos ir
antropogeninio poveikio sąlygomis, adaptacijos ir evoliucijos
dėsningumai ir mechanizmai.
VU GMF Kartografijos centre yra sukaupta didžiulė teminės
kartografijos darbų ir projektų valdymo patirtis. Šią
patirtį centro darbuotojai perduoda Kartografijos magistrantūros studentams, kurie
dalyvauja projektuose atlikdami geografinę analizę ir
kartografinį vizualizavimą. Taip užtikrinamas profesionalių
kartografų rengimas tęstiniam Lietuvos nacionalinio atlaso
projektui.
Pagrindinė su specialistais susijusi problema šiuo metu yra ta, kad reikalinga
dviguba daugumos specialistų kvalifikacija: skaitmeninių duomenų
apdorojimas bei valdymas (informatikos kryptis) ir kartografija (geografija).
Ateityje iš dalies ji bus išspręsta pradėjus ruošti geoinformatikos
specialistus Vilniaus universitete, iki tol tenka kartografus papildomai
paruošti darbui informatikos srityje.
Lietuvos
geografinės informacijos infrastruktūros (LGII) projektu,
įgyvendinamu 2006-2008 metais, numatoma sukurti modernią visą
šalį apimančią geografinės informacijos perdavimo
sistemą, užtikrinančią skirtingų geografinių
duomenų rinkinių interoperabilumą ir valstybės
registrų geografinę sąsają.
Šiuo projektu siekiama iš esmės prisidėti harmonizuojant
duomenų apykaitos valstybėje procesą, palengvinti
skaitmeninės geografinės informacijos kaupimo, valdymo ir taikymo
uždavinius bei pakelti viešosios geografinės informacijos naudojimą
į kokybiškai aukštesnį lygmenį.
Planuojami Lietuvos
geografinės informacijos infrastruktūros plėtros projekto
pagrindiniai rezultatai, kuriais bus galima tiesiogiai naudotis vystant Lietuvos nacionalinio atlaso IS:
i.
Europos
geografinių duomenų bazė 1: 1 000 000 (EuroGlobalMap)
ii.
Nacionalinė
referencinė geografinių duomenų bazė 1: 10 000 (GDB10LT)
iii.
Nacionalinė
geografinių duomenų bazė 1: 50 000 (GDB50LT)
iv.
Nacionalinė
geografinių duomenų bazė 1: 200 000 (GDB200LT)
v.
Ortofotografiniai
žemėlapiai (ORT10LT), įskaitant atnaujintus 2005-2006 metais
vi.
Geodezinio
ir kartografinio pagrindo informacinė sistema (GKPIS)
vii.
Vietovardžių
geografinė duomenų bazė
Tai
reiškia, kad aukščiau išvardinti Lietuvos nacionaliniam atlasui nuolat
reikalingi geografiniai duomenys (praktiškai visi pagrindiniai duomenys) iki
2008 birželio mėn. bus tvarkingai parengti, tarpusavyje suderinti ir
paprastai pasiekiami iš jų pirminių šaltinių per Interneto
portalą.
Lietuvos nacionalinio atlaso IS turi
būti kuriama ir vystoma atsižvelgiant į Lietuvoje įgyvendinamos INSPIRE direktyvos principus, kuriuos
atitiks ir Lietuvos
geografinės informacijos infrastruktūra:
Lietuvos geografinės informacijos
infrastruktūra turės tapti geografinių duomenų teikimo
Lietuvos nacionalinio atlaso IS pagrindine
priemone. Reikia numatyti ir atgalinį ryšį: Lietuvos nacionalinio
atlaso IS turėtų teikti
kartografinę informaciją per LGII portalą.
Lietuvos nacionalinis atlasas – tai kartografinės (žemėlapių) ir įvairios papildomos informacijos rinkinys, išsamiai aprašantis krašto geografiją ir atspindintis šiuolaikinius Lietuvos visuomenės informacijos poreikius bei jos žinių lygį. Jis patenka į šiuolaikinės visuomenės plačiai naudojamų enciklopedinio pobūdžio leidinių grupę. Nacionalinis atlasas yra sudėtingiausias kartografinis produktas, aprėpiantis ir apibendrinantis didelės apimties informacijos masyvus. Todėl jis paprastai formuoja universalaus gamtos bei visuomenės reiškinių pažinimo informacinę sistemą, ypač svarbią bendrąjam lavinimui ir mokslo plėtrai.
Yra pripažinti tokie atlaso valstybinio reprezentatyvumo kriterijai:
Lietuvos nacionalinio atlaso informacinės sistemos siekis yra organizuoti ir palaikyti Lietuvos nacionalinio atlaso, kaip kompleksinio kartografinio leidinio, apimančio įvairias valstybės gyvenimo sritis, kūrimą.
Svarbiausias Lietuvos nacionalinio atlaso tikslas – nušviesti gamtinius, resursų, demografinius, ekonominius, socialinius, politinius, istorinius ir kitus valstybės aspektus. Atlase pateikiami žemėlapiai turėtų skatinti įvairias visuomenės grupes, ypač mokinius ir studentus, pastebėti, suvokti ir išmokti analizuoti sudėtingus ryšius tarp visuomenės ir jos geografinės aplinkos.
Konkretieji Lietuvos nacionalinio atlaso IS tikslai
Pagrindiniai tikslai, kurių siekiama leidžiant atlasą yra:
·
stiprinti Lietuvos teritorinio
vientisumo ir jos europinio konteksto suvokimą;,
·
pateikti visuomenei
įvairią, tačiau tarpusavyje susietą erdvinę
informaciją;
·
užtikrinti kartografinės
informacijos temų įvairovę, žemėlapių tikslumą,
patikimumą ir naujumą;
·
išnaudoti skaitmeninių
aplinkų ir technologijų kartografinį potencialą;
·
išplėsti tradicinį
kartografinį leidinį papildant jį tekstais, iliustracijomis ir
kita medžiaga;
·
sudėtingą
informacinį turinį perteikti lengvai skaitomais žemėlapiais.
Lietuvos nacionalinis atlasas yra
pagrindinis kuriamos informacinės sistemos produktas, kuris gali būti
pateikiamas naudotojams dvejopai:
a)
spausdintu pavidalu;
b)
elektroniniu (kompiuteriniu)
pavidalu.
Lietuvos nacionalinis atlasas kuriamas patenkinti skirtingų naudotojų grupių interesams ir poreikiams įvairiais būdais:
a) kaip svarbiausias informacinis leidinys apie valstybę;
b) kaip karkasas, nurodantis kryptis tolesnei informacijos paieškai;
c) kaip mokymo priemonė;
d) kaip pagalbinės informacijos šaltinis įvairiems tyrimams;
e) kaip tikslios ir patikimos mokslinės informacijos šaltinis.
Turi
būti akcentuoti šie atlaso rengimo bendrieji
principai:
1.
teritorinis vientisumas;
2.
makroregioninis kontekstas;
3.
gamtinių ir socialinių-kultūrinių
aspektų integravimas;
4.
krašto istorijos ir geografijos
integravimas;
5. teritorinis sukauptų mokslinių žinių apibendrinimas;
6.
konstruktyvus naujų tyrimo
krypčių žinių apibendrinimas;
7.
šiuolaikinių
kartografinių technologijų ir informacinės sistemos kūrimo
metodų naudojimas;
8.
žemėlapių
komunikacinės kokybės užtikrinimas;
9.
reprezentatyvumo
įteisinimas.
Svarbiausi Lietuvos nacionalinio atlaso kūrėjų uždaviniai yra:
Įvertinus užsibrėžtus tikslus ir uždavinius, aišku, kad viena įstaiga negali aprėpti visos šios srities. Vilniaus universitetas turi galimybes parengti teminės kartografijos specialistus – mokslininkus ir analitikus, kurie sugebėtų suprasti ir tvarkyti didelius įvairių duomenų kiekius, nustatyti jų savybes, pritaikymo sritį ir apribojimus. Tačiau reikia ir patikimų, nuolatinių teisingos ir tikslios informacijos šaltinių, specialistų, sugebančių atlikti rinkos analizę, priimti sprendimus apie produkto kūrimą, sukurti programinę įrangą, suderinančią GIS ir daugiaterpių aplinkų galimybes naujais, efektyviais metodais. Todėl Lietuvos nacionalinį atlasą rengiančiai institucijai reikia ir valstybės, ir privataus sektoriaus bendradarbiavimo tyrimuose ir informacinės sistemos vystyme.
Projektuojant atlaso informacinę sistemą, būtina įžvelgti ir įvertinti visuomenės sluoksnių ir individualių naudotojų poreikius bei panaudoti jų vertinimus, apklausų duomenis ir kitą informaciją priimant sprendimus apie tai, koks turi būti atlasas. Tokios informacijos šaltiniai gali būti anketos, interviu, atsiliepimai, grįžtamojo ryšio sesijos ir kt. Net ir paprasta apklausa gali duoti naudingos informacijos.
Pagrindinės atlaso naudotojų grupės, pasižyminčios skirtingais poreikiais pagal atliktų pirminių (nereprezentatyvių) apklausų rezultatus, yra:
Svarbu tiksliai nustatyti didžiausias,
svarbiausias atlaso naudotojų grupes, ištirti jų poreikius ir pagal
juos koreguoti produkto reikalavimus. Po to reikia išskirti ir įvertinti
šalutines naudotojų grupes su specifiniais poreikiais (švietimo, verslo ir
kt.), kurioms gali būti sukurti produkto variantai arba priedai. Naudotojų
grupių su specifiniais poreikiais išaiškinimas leistų parengti
papildomus įvairių atlaso priedų projektus. Įvertinant
pokyčius visuomenėje, galima numatyti kad ateityje nacionalinio
atlaso kūrimo strategija turėtų apimti šiuos aspektus:
Atsižvelgiant į
skirtingas naudotojų grupes, galima numatyti skirtingus atlaso leidybos variantus.
Vieno projekto
apimtyje galima numatyti tokius alternatyvius atlaso variantus:
Daugiau kaip 70%
atlaso apimties turėtų sudaryti žemėlapiai,
tačiau jie turėtų būti papildyti aiškinamaisiais tekstais
ir iliustracijomis, diagramomis (30%).
Įgyvendinant
iškeltus atlaso rengimo principus, reikia ieškoti naujų kartografinės
medžiagos pateikimo formų bei daryti kai kurias struktūrines inovacijas. Lyginant su tradiciniais
atlasais, planuojamos penkios pagrindinės inovacijos.
Atsižvelgiant į
šias inovacijas, bendruosius nacionalinio atlaso kūrimo principus ir
įvertinus informacijos, Lietuvoje sukauptos skirtingomis temomis,
apimtį, atlasą turėtų sudaryti tokie pagrindiniai skyriai.
Teminė atlaso dalių sudėtis (skyriai ir teminiai lapai) preliminariai
planuojama tokia:
I dalis. LIETUVA PASAULYJE IR EUROPOJE
A. LIETUVA PASAULYJE
1.
Lietuvos politinė padėtis pasaulyje
2.
Lietuvos ekonominė padėtis pasaulyje
3.
Lietuvos gamtinė padėtis pasaulyje
B. LIETUVA EUROPOJE IR BALTIJOS REGIONE
4.
Lietuvos gamtinė padėtis Europoje
5.
Lietuvos demografinė padėtis Europoje
6.
Lietuvos politinė ir komunikacinė padėtis Europoje
7.
Lietuvos ekonominė padėtis Europoje
8.
Lietuva Baltijos regione
C. LIETUVA KARTOGRAFIJOJE
9.
Lietuvos kartografinis vaizdas antikoje ir viduramžiais
10.
Lietuvos kartografinis vaizdas naujaisiais amžiais
II dalis. GAMTA IR KRAŠTOVAlZDlS
A. GELMĖS IR PAVIRŠIUS
1.
Bendrasis kartografinis vaizdas
2.
Geodezinis pagrindas
3. Tektonika
ir geofizika
4.
Bendroji geologinė sandara
5.
Kvarteras ir geologinis ištirtumas,
6. Glaciomorfologiniai
ypatumai
7. Geomorfologiniai
bruožai
8.
Gelmių ištekliai
9.
Taikomasis gelmių ir paviršiaus pažinimas
B. DIRVOŽEMIS
10. Dirvožemio
dangos tipizavimas
11.
Dirvožemio dangos ypatumai ir savybės
12.
Taikomasis dirvožemio pažinimas
C. KLIMATAS
13.
KIimatą formuojantys veiksniai
14. Terminis
ir dinaminis režimas
15.
Hidroklimatinis režimas
16.
Sinoptika ir orai
17. Taikomasis
klimato pažinimas
D. VANDENYS
18.
Požeminių vandenų struktūra
19.
Hidrografinio tinklo struktūra
20.
Svarbiausi hidrologiniai rodikliai
21.
Kompleksinis paviršinių vandenų pažinimas
22 Vandenų ištekliai
23.
Baltijos jūra ir Kuršių marios
E. BIOTA
24.
Augalijos ir grybijos bendrieji bruožai
25.
Ypatingos augalų bei grybų rūšys ir bendrijos
26.
Gyvūnijos bendrieji bruožai
27.
Ypatingos gyvūnų rūšys
28. Biologinė
įvairovė ir rajonavimas
29.
Biotos ištekliai
F. KRAŠTOVAIZDlS
30.
Gamtinio kraštovaizdžio ypatumai
31.
Kultūrinio kraštovaizdžio ypatumai
32.
Kraštovaizdžio morfologija
33.
Karkasinės struktūros kraštovaizdyje
34.
Kraštovaizdžio apsauga
35.
Kraštovaizdžio ekologija
36.
Antropogeninė apkrova
37.
Kraštovaizdžio rekreacinis potencialas
38.
Struktūros optimalumas ir monitoringas
III dalis. VISUOMENĖ IR ŪKIS
A. ADMINISTRACINIS SUSKIRSTYMAS, GYVENVIETĖS
IR GYVENTOJAI
1.
Teritorinis administracinis suskirstymas
2.
Gyvenviečių tinklas
3.
Demografinės reprodukcijos rodikliai
4.
Amžiaus, darbingumo ir mobilumo rodikliai
5. Etnokultūriniai
ir religiniai bruožai
B. SOCIALINIAI BRUOŽAI IR SOCIALINĖ
INFRASTRUKTŪRA
6.
Socialinė tipizacija ir gyvenimo lygis
7. Švietimo
ir mokslo infrastruktūra
8.
Kultūros ir žiniasklaidos infrastruktūra
9.
Socialinės ir sveikatos apsaugos infrastruktūra
10. Ryšių,
prekybos, finansų ir buities infrastruktūra
11.
Teisėsauga ir socialinio lauko įtampa
12.
Politinės preferencijos ypatumai.
C. REKREACINĖ, KOMUNALlNĖ IR APLINKOSAUGINĖ
INFRASTRUKTŪRA
13. Rekreacinio
potencialo ypatumai
14.
Rekreacinio ūkio organizavimas
15.
Komunalinis ūkis
16.
Aplinkosauginis ūkis
D. BIOPRODUKCINIS ŪKIS
17.
Miškų žemėnauda ir žemėvalda
18. Miškų
ūkis
19.
Medžioklė ir žuvininkystė
20.
Agrarinė žemėnauda ir žemėvalda
21.
Žemės ūkio aprūpinimas
22.
Augalininkystė
23.
Gyvulininkystė
24.
Agrarinis potencialas ir rajonavimas
E. KASYBA IR GAVYBA, ENERGETIKA, PRAMONĖ
IR TRANSPORTAS.
25.
Kasyba ir gavyba
26. Energetika
27.
Pramonė-1 (maisto, lengvoji)
28.
Pramonė-2 (sunkioji, aukštoji)
29.
Susisiekimo kelių tinklas
30.
Transporto ūkis
F. KOMPLEKSINIS RAJONAVIMAS, GEOPOLITIKA IR
REGIONŲ PLĖTRA
31.
Kompleksinis rajonavimas ir erdvinė koncepcija
32.
Geopolitiniai ypatumai
33.
Regioninės politikos pagrindai
34.
Nacionalinių parkų plėtra-l
35.
Nacionalinių parkų plėtra-2
36.
Svarbiausių miestų plėtra.
IV dalis. VALSTYBĖS, VISUOMENĖS IR
ŪKIO ISTORIJA
A. LIETUVOS
DIDŽIOJI KUNIGAIKŠTYSTĖ (IKI 1795 M.)
B. LIETUVA
XIX AMŽIUJE
C. TARPUKARIO
LAIKMETIS (1914-1940 M.)
D.
SOVIETINĖS IR NACIŲ OKUPACIJOS LAIKMETIS (1940-1990)
Konkretus
struktūrinis atlaso programavimas numato ir orientacinę
svarbiausių kiekvieno lapo žemėlapių nomenklatūrą bei
rekomenduojamus jų mastelius ir išdėstymą lape, kas atsispindi
atlaso makete (2.3 sk.).
Lietuvos
nacionalinio atlaso informacinė sistema – tai kartografinė informacinė
sistema, skirta kaupti, saugoti, transformuoti,
naudoti ir skleisti informaciją, leidžiančią pateikti naudotojui
Lietuvos teritorijos geografinius duomenis kompleksinių teminių
žemėlapių ir jų pilno rinkinio – Lietuvos nacionalinio atlaso pavidalu. Iš esmės ši informacinė sistema
atitinka aukščiau išdėstytas bendrąsias nuostatas. Jos specifika
ir kai kurie konkretūs modeliai pateikti žemiau.
Lietuvos nacionaliniam atlasui parengti
naudojami šie pradiniai duomenys:
Komponentas – tai
vizualiai vientisas atlaso informacijos vienetas, sudarytas iš įvairių
tipų duomenų sluoksnių, taip, kad kartografiniu ar kitokiu
vaizdu perteiktų informaciją apie dominančią realybės
sritį. Projektuojant atlaso turinį, kiekvienam komponentui turi
būti atskirai sukurtas jo
projektas. Komponentai gali būti nuolat saugomi kaip sistemos
objektai, arba, kiekvieną kartą prireikus, sukuriami pagal
turimą detalų projektą. Dažniausiai nėra prasmės
saugoti pačius komponentus visą informacinės sistemos gyvavimo
laiką, juo labiau, kad ir vaizduojamose realaus gyvenimo srityse nuolat
vyksta pokyčiai, į kuriuos reikia atsižvelgti, pakeičiant
atitinkamus komponento sluoksnius. Todėl informacinės sistemos
duomenų banke dažnai saugomi tik komponentų aprašai, pagal kuriuos
jie bet kuriuo metu gali būti sukurti.
Visiems
komponentams privalomas atributas yra unikalus identifikatorius (pavyzdžiui,
numeris), pagal kurį komponentas atpažįstamas duomenų
bazėje. Reliacinėje duomenų bazėje unikalus identifikatorius
dar naudojamas kaip raktas skirtingiems duomenų objektams susieti. Unikalaus identifikatoriaus dalis gali
būti komponento tipo klasifikatorius. Kiti bendri visiems komponentams
atributai yra pavadinimas, komponento sukūrimo data, autorius, saugojimo būdas
(aprašyta toliau šiame poskyryje).
Žemėlapis. Tai svarbiausias atlaso komponentas.
Žemėlapis yra sudėtingas objektas, kurį galima įsivaizduoti
kaip įvairių geografinės informacijos sluoksnių
rinkinį su papildomomis specifinėmis, tik visam rinkiniui kartu
būdingomis savybėmis. Žemėlapio pagrindiniai atributai yra
pavadinimas, tipas (topografinis, bendrasis geografinis, teminis ir pan.),
sudėtingumo klasė (schema, apžvalginis žemėlapis, detalus
žemėlapis), vaizduojamas teritorinis vienetas (jie kategorizuojami ir
indeksuojami įvairiais metodais – kodais, geografinėmis
koordinatėmis ir kt.), mastelis.
Atlaso
žemėlapiai, priklausomai nuo vaizduojamo reiškinio ir teritorijos, turi
būti vieno iš numatytų standartinių mastelių.
Konkrečiam leidimui mastelis siejamas su puslapio formatu, ir
mastelių įvairovė tą pačią teritoriją
vaizduojančiuose žemėlapiuose turėtų būti kuo
mažesnė, siekiant palengvinti jų identifikavimą bei palyginamąją
analizę. Mastelis turi atitikti duomenų tikslumą – tai vienas
svarbiausių kartografinio vaizdo korektiškumo reikalavimų. Be to,
reikia siekti, kad vienos temos žemėlapių, ypač skirtų
vaizduojamų reiškinių palyginimui, kartografiniai pagrindai (mastelio
ir generalizavimo lygio požiūriu) būtų vienodi. Tą lengva
užtikrinti, kai kartografiniai pagrindai atlaso žemėlapiams sudaromi iš
atitinkamu lygiu generalizuotos informacijos sluoksnių.
Geografinės informacijos sluoksnis. Tai elementarus vektorinis
žemėlapis, vaizduojantis tik vieno tipo geografinę informaciją.
Jo specifiniai atributai yra subtipo klasifikatorius (nurodo kurio tipo jis
yra), nuoroda į duomenų šaltinio aprašą, generalizacijos lygis
arba bazinis mastelis (nuo jo priklauso sluoksnio naudojimo galimybės) ir
koordinačių sistema. Sluoksniai transformuojami ir panaudojami
sudaryti įvairių mastelių žemėlapiams.
Saugoma keletas
skirtingu lygiu generalizuotų vienodos informacijos sluoksnių,
kuriuos transformavus galima sudaryti įvairių mastelių ir
mastelį atitinkančio sudėtingumo žemėlapių.
Papildomi komponentai. Tai objektai, kurių informacija papildo
atitinkamame žemėlapyje ar jų grupėje vaizduojamą
geografinę informaciją. Tai gali būti aiškinamieji tekstai,
iliustracijos, pagalbiniai objektai (diagramos, grafikai, profiliai ir pan.)
bei skaitmeniniame atlaso variante įvairūs daugiaterpės aplinkos
objektai. Priklausomai nuo jų tipo, papildomi komponentai gali turėti
specifinių atributų.
Etalonai. Apskritai etalonai (šablonai, apipavidalinimo
stiliai arba žemėlapių sutartiniai ženklai) nėra atlaso
komponentai, tačiau jie turi būti saugomi kiekvieno atlaso
informacinės sistemos duomenų bazėje ir panaudojami kuriant jo
komponentus. Etalonas, kaip ir atlaso komponentas, turi atributus: unikalų
identifikatorių, tipo klasifikatorių, pavadinimą, etalono
sukūrimo datą, autorių, saugojimo klasę.
Sukurti
komponentai gali būti panaudojami daugiau nei vieną kartą,
pavyzdžiui, skirtingiems atlasams, žemėlapių serijoms ar naujiems to
paties atlaso leidimams parengti.
Supaprastinta
ryšių tarp pagrindinių geografijos atlaso komponentų schema
parodyta 8 paveiksle.
11
pav. Atlaso komponentai
Lietuvos nacionalinio atlaso informacinės sistemos procesai vyksta cikliškai, t.y., tos pačios pagrindinės veiklos kartojamos rengiant naujus produktus. Todėl visai sistemai aprašyti naudojamas spiralinis modelis.
Vieno Lietuvos nacionalinio atlaso leidimo
parengimo veikloms organizuoti tinka tiesinis
gyvavimo ciklo modelis, numatantis procesų lygiagretumą, jų
tarpusavio priklausomybę ir atskirų etapų iteratyvumą.
Specifiška atlasui yra projektavimo stadija. Ir eskizinio, ir detalaus projektavimo
etapuose galima išskirti turinio ir
struktūros aspektus. Projekte numatomi visi atlaso komponentai bei jų kūrimo ir jungimo būdas, tačiau taip pat ir tai, kas
bus vaizduojama ar aprašoma tuose komponentuose. Turinio ir struktūros
projektavimą, bendru atveju, atlieka skirtingos vykdytojų
grupės: teminės kartografijos ir dalykinių sričių
specialistai turi numatyti, kas bus
vaizduojama; projektuotojai kartografai – kaip
tą geriausia padaryti. Atskirti
turinio ir struktūros projektavimo stadijų neįmanoma, nes
negalima parengti detalaus struktūros projekto, nežinant kuo ta
struktūra bus užpildyta; kaip ir negalima tikėtis gero turinio projekto,
jei jis sudaromas neatsižvelgiant į
tai, kaip turinio komponentai bus siejami į vieningą
struktūrą.
Struktūra yra santykiškai savarankiška atlaso informacinės sistemos kontekste ir sąlygiškai invariantiška Atlaso komponentų atžvilgiu. Todėl atlaso struktūros eskizinio projekto parengimas yra pirmasis (ir aukščiausio abstrakcijos lygio) jo projektavimo etapas. Kitų etapų eiliškumą nusako perduodami tarp procesų duomenų srautai – informacija, reikalinga sekančiam procesui vykdyti, kuri yra abiejų grupių koordinuoto darbo rezultatas.
Atlaso struktūros
projektuotojų svarbiausi uždaviniai
yra:
Atitinkamai atlaso turinio projektuotojų svarbiausi uždaviniai tiek eskiziniame, tiek
detalaus projektavimo etape yra šie:
Lietuvos nacionalinio atlaso
informacinės sistemos pagrindiniai agentai
yra šie (jų funkcijos iš esmės atitinka 1 lentelėje
aprašytas).
Projekto
valdymo grupė
Projekto
konsultacinė taryba / atlaso redakcinė kolegija
Projekto
įgyvendinimo grupė
Informacinės
sistemos valdymo grupė (agentai, tiesiogiai susiję su
nacionalinio atlaso projektu)
Lietuvos nacionalinio atlaso informacinės sistemos darbo pagrindiniai rezultatai yra:
a)
projektiniai ir kiti dokumentai (9 pav.),
b)
atlaso komponentai (10 pav.),
c) atlaso tiražas ir kiti kartografiniai produktai,
d) sukauptos žinios.
Žemiau pateiktos schemos rodo, kaip Lietuvos nacionalinio atlaso informacinės sistemos agentai susiję su jos rezultatais.
12
pav.Lietuvos nacionalinio atlaso projekto dokumentų rengimas.
13
pav. Lietuvos nacionalinio atlaso rezultatų rengimas ir aprobavimas.
Principinė techninės įrangos schema parodyta 11 paveiksle.
14
pav.Kartografinės IS techninė įranga.
Kad institucijos duomenų bazė
būtų optimaliai panaudota, labai svarbu ne tik turėti visus
reikiamus duomenis, bet ir laiku juos atnaujinti, be to, saugoti kuo mažiau
perteklinės, nereikalingos informacijos. Todėl nuolat tenka
spręsti, kurie sukurti komponentai turi tolesnę vertę ir turi
būti išsaugoti po to, kai išleistas atlaso tiražas; kokiu būdu jie
turi būti išsaugoti informacinėje sistemoje; kiek laiko saugomi ir
kas kiek laiko atnaujinami. 5 lentelėje pateikta komponentų
klasifikacija pagal jų saugojimo laiką. Iš jos matyti, kad neužtenka
kiekvienu konkrečiu atveju nuspręsti, kiek laiko bus saugomi
duomenys, bet reikia numatyti ir galimo kiekvieno tipo duomenų atnaujinimo
strategiją.
Nuolatinė
informacija yra lengviausiai inventorizuojama
(užtenka nurodyti jos temą ir unikalų identifikatorių).
Atnaujinami
duomenys turi būti pakeičiami kitais, kai
pasensta, aptikus netikslumus, arba kai jie nebeatitinka reikalavimų
dėl kurių nors kitų priežasčių. Pasenę duomenys
yra neteisingi, todėl paprasčiausiai pašalinami iš duomenų
saugyklos. Šio tipo duomenys galėtų būti inventorizuojami taip
pat, kaip nuolatinė informacija, tačiau turi būti numatyta
galimybė atsiradus poreikiui juos atnaujinti bei aprašytas atitinkamas
procesas. Problema yra ta, kad pakeitus šio tipo duomenis ar informaciją
nauja versija, reikia tuo pačiu metu ją atnaujinti visuose
sudėtiniuose objektuose (saugomuose, arba priklausančiuose kuriamai
naujai sistemai). Todėl turi būti galimybė lengvai surinkti
nuorodas į tuos objektus ir pakeisti automatiškai, kaip atnaujinimo
proceso dalis.
Tokio tipo duomenys yra, pavyzdžiui,
geografinių pavadinimų sąrašai. Pasikeitus vieno pavadinimo
rašybai, reikia ją pakeisti visur, kur tas žodis buvo panaudotas. Tai
tikrai sudėtinga problema.
5 lentelė.
Atlaso komponentų klasifikacija pagal jų saugojimo būdą
Duomenų tipas |
Būdingas pavyzdys |
Nuolatiniai
(jie nekeičiami, be to, gali būti naudojami daug kartų
įvairiems tikslams). |
Iliustracijos,
bendrojo geografinio pagrindo informacijos
sluoksniai. |
Atnaujinami
(jie pasensta arba tampa neteisingi pasikeitus poreikiams, todėl sena
šių duomenų versija vertės nebeturi): a) reguliariai atnaujinami, b) atnaujinami esant poreikiui. |
Sutartinių
ženklų rinkiniai, statistiniai duomenys, kai kurie teminės
informacijos sluoksniai, meteorologiniai žemėlapiai (a). Informaciniai
tekstai, kai kurie bendrosios geografinės informacijos sluoksniai, pavyzdžiui,
pasikeitęs kelių tinklas (b). |
Istoriniai
(saugomos tų pačių duomenų versijos skirtingiems laiko
momentams; versijos data yra būtinas tokio komponento atributas): a) reguliariai atnaujinami, b) atnaujinami esant poreikiui. |
Įvairūs
statistiniai, pavyzdžiui, gyventojų surašymų, duomenys (a). Istoriniai
žemėlapių sluoksniai (b). |
Laikini
(duomenys saugomi tol, kol panaudojami, po to tampa nebereikalingi) |
Labai
specifinė kartografuojamai sričiai, dažniausiai užsakovo pateikiama
informacija; tarpiniai analizės rezultatai. |
Apskaičiuojami
(sukuriami iš kitų saugomų duomenų). Saugomi tik šių
duomenų aprašai. Išimtis yra apskaičiuojami duomenys, kuriuos
numatoma saugoti ilgiau, negu duomenis, iš kurių jie turėtų
būti apskaičiuojami. Be to tokie duomenys gali būti nuolat
saugomi, jei numatoma juos dažnai naudoti. |
Žemėlapiai
(iš sluoksnių), grafikai (iš statistinių duomenų). |
Archyviniai (dažniausiai nekompiuteriniai ir priklauso nuolatinės
informacijos kategorijai) |
Spaudiniai,
atlasai kompaktiniuose diskuose, dokumentai. |
Istoriniai
duomenys saugomi kaip skirtingų datuotų
versijų rinkinys, t.y., sena informacija nėra nekorektiška ir turi
vertę. Tokie dažniausiai yra istorinių žemėlapių sluoksniai
ir kai kurie istorinę vertę
turintys statistiniai duomenys. Sprendimą, kokius duomenis saugoti šiuo
būdu, kokiais laiko intervalais atnaujinti, kada laikyti pasenusiais,
reikia priimti kiekvienu konkrečiu atveju, dažnai tą gali padaryti
tik atitinkamos srities specialistai. Tačiau už atnaujinimo
procesą yra atsakingi organizacijos
informacinės sistemos prižiūrėtojai. Istorinių duomenų
sukūrimo data dažnai yra jų unikalaus identifikatoriaus dalis.
Laikini
duomenys, jei tik jie nėra tarpiniai
skaičiavimų rezultatai, paprastai būna specifiški kuriai nors
siaurai kartografuojamai sričiai ir pateikiami dažniausiai užsakovo.
Tikimybė, kad jų prireiks ateityje arba yra labai maža, arba juos
geriau apsimoka gauti iš kitų šaltinių, negu saugoti organizacijos
duomenų bazėje. Pavyzdys šiuo atveju gali būti statistiniai
ekonominės geografijos duomenys, kuriuos kaupia, atnaujina ir bet kuriuo
metu gali pateikti Statistikos departamentas. Tai pačiai grupei
priskiriami ir užsakovo pateikiami duomenys, kuriuos naudoti organizacijai
nesuteikiama teisė.
Sukuriami
duomenys yra arba apskaičiuojami, arba
komponuojami iš kitų tipų saugomų duomenų. Problema yra nuspręsti,
kada objektą laikyti sukuriamu (tuo atveju reikia saugoti jo sukūrimo
metodą), o kada verta saugoti patį objektą. Bendru atveju,
sprendimas priklauso nuo objekto naudojimo dažnumo ir resursų
sąnaudų, reikalingų jam sukurti iš turimų duomenų. Be to,
duomenys, kurie teoriškai ghalėtų būti apskaičiuojami, turi
gauti nuolatinių arba atnaujinamų duomenų statusą tuo
atveju, kai numatoma juos saugoti ilgiau, negu kurį nors jų
apskaičiavimui reikalingą komponentą.
Tas pats geografinės informacijos sluoksnis (pavyzdžiui, reljefas,
hidrografija, gyvenvietės) dažnai naudojamas kuriant įvairius
žemėlapius. Problema šiuo atveju yra ta, kad, naudojant skirtingo bazinio
mastelio sluoksnius, kartografijos standartai reikalauja skirtingo generalizacijos
lygio. Priklausomai nuo informacijos tipo, generalizavimo galimybės ir jo
sudėtingumo, pasirenkamas vienas iš geografinės informacijos
sluoksnio saugojimo variantų:
a)
saugoti vieną
sluoksnį, kurio generalizaciją nulemia šaltinio mastelis (jis
turėtų būti pakankamai stambus) ir kiekvieną kartą
prireikus, jį generalizuoti;
b)
saugoti keletą to paties
sluoksnio skirtingo (bet standartinio ir iš anksto numatyto bei visiems
vienodo) mastelio variantų. Tai geras būdas, kai naudojama
programinė įranga neleidžia generalizuoti automatiškai, arba kai
generalizavimo procesas yra sudėtingas;
c)
išskaidyti sluoksnį į
keletą lygių ir komponavimui panaudoti kelis reikiamus lygius. Tai
saugojimo variantas sluoksniams su diskrečiais hierarchiškai
klasifikuotais objektais (pvz. gyvenvietėmis), jis pakeičia
antrąjį variantą, kuris šiuo atveju nėra ekonomiškas, nes
generalizacija tokiam sluoksniui yra paprastas tam žemesnio rango objektų
atmetimas.
Archyviniai
duomenys yra tokie, kurių gali prireikti
ateityje ir jie iš principo svarbūs organizacijai, bet yra sudėtingi,
užima daug vietos ir praktiškai naudojami labai retai. Jiems priskiriami ir
tokie objektai, kaip integruoti žemėlapiai, kuriuos sudėtinga
sudaryti iš sluoksnių dėl kurios nors priežasties (pavyzdžiui, nestandartinė
kartografuojama teritorija). Archyvuose saugomi ir neskaitmeniniai objektai.
Tačiau šio tipo duomenims taip pat taikomos visos įprastų
nuolatinių duomenų inventorizavimo taisyklės.
Duomenų
naudojimas. Lietuvos nacionalinio atlaso IS
duomenys turi būti prieinami ir kitiems naudotojams. Duomenų
suradimui ir jų katalogizavimui geoduomenų bazėje saugomą
informaciją reikia dokumentuoti, pageidautina pagal ISO 19115
standartą. Lietuvos nacionalinio atlaso IS metaduomenys (informacija apie
duomenų naudojimo teises, jų atnaujinimo dažnumą ir pan.) turės
būti publikuojami LGII portale. Tikslinga
sukurti ir LGII portale teikti iš anksto paruoštas duomenų temines
vizualizacijas, tam kad jie taptų lengviau interpretuojami galutiniams
vartotojams.Taip pat tikslinga leisti naudotojams atlikti tam tikras, iš anksto
numatytas geografines bei atributinės informacijos užklausas.
15
pav.Lietuvos nacionalinio atlaso IS duomenų naudojimas visuomeniniame
sektoriuje
Aprašyti
informacinės sistemos procesai neturi būti idealizuojami, tačiau
kiek įmanoma efektyviai taikomi
praktikoje. Vykdant projektus priimamos prielaidos, susijusios su kokybės
vertinimu.
Tai yra, reikia
visada atsižvelgti į klaidų galimybę ir numatyti procedūras
joms aptikti ir šalinti ne tik projektavimo metu gaunamiems rezultatams, bet ir
patiems procesams.
Projekto
rezultatų rodikliai yra laiku
sukurti numatyti reikalaujamos kokybės atlaso komponentai. Kokybės
kontrolė vykdoma projekto įgyvendinimo plane numatytuose
kontroliniuose taškuose, kai gaunami pagrindiniai rezultatai. Neadekvačios
kokybės ar turinio komponentas laikomas nesukurtu ir reaguojama
atitinkamai.
Projekto
tarpinių ir galutinių rezultatų bei vykdomų veiklų kokybei
užtikrinti numatyti standartiniai metodai bei kelių lygių
procedūros (6 lentelė):
6 lentelė.
Lietuvos nacionalinio atlaso projekto kokybės vertinimas
Objektas |
Metodas |
Agentas |
Esminis rezultatas Tarpinis rezultatas |
Rezultatų peržiūra |
Mokslinis vadovas, temos redaktorius |
Įsitikinimas, kad rezultatas
atitinka formalias specifikacijas |
Kartografas, dizaineris |
|
Korektūros |
Kartografas, redaktorius-stilistas |
|
Techninės kokybės vertinimas
(arba testavimas) |
Kartografas, technologas |
|
Teminio turinio vertinimas |
Temos redaktorius |
|
Bendra peržiūra su informacijos
teikėjais ir kartografais |
Redkolegija, projekto valdymo grupė |
|
Ekspertų vertinimas |
Redkolegija, išorės ekspertai |
|
Naudotojų apklausos ir vertinimai |
Projekto valdymo grupė |
|
Procesas |
tikrinimas |
Projekto koordinatorius |
Projekto lėšų panaudojimas |
vidinis auditas |
Projekto vadovas |
Programų
sistemų procesų vertinimo standartas, paremtas aukšto abstrakcijos
lygio procesų klasifikacija gali būti pritaikytas ir
kartografinių kūrinių analizei ir vertinimui. Šis standartas
siūlo karkasą procesų vertinimui ir organizavimui veiklos cikle
kaip gyvavimo ciklo modelio dalį. Išskirtos pagrindinės veiklos:
1)
organizuoti
kokybės vertinimą;
2)
panaudoti
kokybės vertinimo rezultatus;
3)
išmatuoti
procesų efektyvumą;
4)
numatyti
pagerinimo veiksmus, suderintus su pagrindiniais veiklos tikslais;
5)
pasinaudojant
proceso modeliu, jį optimizuoti.
Teminių
žemėlapių objektų vaizdavimo standarto parengimas yra
būtinas teminių žemėlapių ar jų rinkinių sudarymo etapas, ypač rengiant tokį
sudėtingą leidinį kaip Lietuvos
nacionalinis atlasas. Darbus atlieka įvairaus išsilavinimo ir profesinio lygio
specialistai, žemėlapius braižo taip pat skirtingi žmonės,
todėl, norint išlaikyti standartizavimo, unifikavimo, palyginamumo
principus ir suvokimo reikalavimus, vykdytojams reikia pateikti galimų
objektų vaizdavimo būdų standartus, kurių visi privalo
laikytis. Be to, taip yra palengvinamas žemėlapių sudarytojų
darbas – jiems nereikia parinkti sutartinių ženklų, spalvų ir
kitų standarto nusakomų dalykų, o galima koncentruoti visą
dėmesį į korektišką turinio vaizdavimą; taip pat
nebereikia keliems vykdytojams tarpusavyje derinti tų pačių
objektų vaizdavimo.
Jei nėra
kitų reikalavimų, organizacijos vidinis standartas gali būti taikomas
visiems joje rengiamiems žemėlapiams. Be abejo, jis turi būti nuolat
atnaujinamas ir pildomas, tačiau reikia siekti sukurti lanksčią
sistemą, kuri galėtų leisti atsižvelgti neesminius vaizdavimo
būdų pasikeitimus, nekeičiant pačios sistemos. Į
standartą įeina kartografinio
vaizdo primityvų (spalvų, linijų) aprašai, teminiuose žemėlapiuose
vaizduojamų sudėtingų objektų (sutartinių ženklų)
aprašai, objektų generavimo ir transformavimo taisyklės, etalonų
rinkiniai. Be abejo, vidinis standartas turi atsižvelgti į visus
tradiciškai nusistovėjusius vaizdavimo būdus. Sutartinių
ženklų sistemų kokybės užtikrinimas šiame standarte
turėtų būti numatytas informacinė sistemos veiklos modelyje.
Objektinis požiūris gali būti sėkmingai pritaikytas ne tik žemėlapiųturinio,
atlaso komponentų bei kitų struktūrinių dalių
projektavimui, bet ir kartografinių ženklų sistemų sudarymui, o taip
pat panaudotas norint aptikti objektų klasifikacijos ir vaizdavimo klaidas
teminio žemėlapio legendoje.
Teminiame
žemėlapyje rodomos įvairios kiekybinės ir kokybinės,
informacinės ar struktūrinės objektų charakteristikos, kurių reikšmės
rinkiniuose kinta tolydžiai ar yra diskrečios. 7 lentelėje parodyta,
kokie elementarių grafinių objektų atributai tinka
įvairioms charakteristikoms pavaizduoti žemėlapyje. Išnaudojus
elementarių grafinių objektų atributų derinius, galima
vaizdą papildyti užrašais, kontūrais ar sutartiniais ženklais, kas
suteikia galimybę žemėlapyje korektiškai pavaizduoti didelį
kiekį informacijos apie
geografinius objektus.
Atributai,
kurių reikšmės gali kisti tolydžiai, iš principo pritaikomi ir diskretiems
parametrams vaizduoti, naudojant jų reikšmių intervalus.
7 lentelė. Grafinių
objektų atributų naudojimas
bei jų derinimo galimybės
Grafinis objektas |
Atributas |
Charakteristikos tipas |
Reikšmių tolydumas |
|
Arealas |
Spalva (tonas) |
kokybinė |
diskrečios |
|
|
Spalva
(atspalvis) |
kokybinė |
tolydžios |
|
|
Spalva
(intensyvumas) |
kiekybinė |
tolydžios ir
diskrečios |
|
|
Struktūra |
kokybinė |
diskrečios
ir tolydžios |
|
Linija |
Storis |
kiekybinė |
tolydžios |
|
|
Spalva (tonas) |
kokybinė |
diskrečios |
|
|
Struktūra |
kokybinė |
diskrečios |
|
Tekstas |
Dydis |
kiekybinė |
diskrečios
ir tolydžios |
|
|
Šriftas |
kokybinė |
diskrečios |
|
|
Stilius |
kokybinė |
diskrečios |
|
|
Spalva (tonas) |
kokybinė |
diskrečios |
|
Sudėtinis
objektas |
Dydis Struktūra |
kiekybinė kokybinė |
diskrečios |
|
Parenkant
vaizdavimo priemones, geografinių objektų charakteristikos turi
būti vienareikšmiškai atvaizduotos į vieno ar keleto grafinių
objektų atributus, o jų reikšmių aibės ar intervalai –
į atitinkamų atributų reikšmių aibes. Vaizdavimo
veiksmų schema yra tokia.
* Pradėti vaizdavimą nuo
svarbiausios (arba geriausiai suvokiamos) charakteristikos. Jei liko
nepanaudotų grafinio objekto atributų – 5 žingsnis; jei ne – 8
žingsnis.
** Jei liko neatvaizduotų
charakteristikų – * pažymėtas žingsnis; jei ne – 9 žingsnis.
Šio proceso
rezultatai skirtingiems objektams parodyti Priedo P1-3 paveiksle, virš
ryšių ar aprašymų pažymint juos sukuriančio veiksmo numerį.
Įvertinant darbo sąnaudas
pirmą kartą daromiems darbams (kai nėra įdirbio ir
informacijos pakartotiniam panaudojimui), galima teigti, kad bendra trims
pradinėms stadijoms ir korektūroms sugaištamo laiko suma sudaro apie
40% bendrų sąnaudų, nepriklausomai nuo darbų apimties,
sudėtingumo ar kitų sąlygų. Taigi, jeigu buvo atlikta
išsami išankstinė analizė ir parengtas geras detalus projektas,
tęsiant darbus sąnaudos mažėja (pirmame etape projektavimui
skirtas laikas gali būti naudojamas produktų kūrimui). Kita
vertus, neparengus projekto iš anksto, jo elementai pradedami derinti
darbų metu, etapai persipina, jiems negalima skirti pakankamai
dėmesio ir todėl atsiranda nesuderinamumai. Tada sąnaudos
korektūroms (šiuo atveju pakeitimams, papildymams) labai padidėja.
Patirtis, įdirbis, aiškiai suvoktų ir nusistovėjusių
veiklos scenarijų laikymasis taip pat labai pagerina priklauso darbų
efektyvumą ir rezultatų kokybę nepriklausomai nuo naudojamos
techninės ir programinės įrangos, darbų sudėtingumo ir
jų pobūdžio.
Apibendrinant VU Kartografijos centre
atliktų kartografinių projektų metu sukauptą patirtį
bei statistinius duomenis apie darbų eigą, išskiriami veiksniai, nuo
kurių priklauso darbų efektyvumas. Darbo efektyvumą galima
įvertinti palyginus rezultato kokybę ir sąnaudas jam sukurti.
Kartografinio kūrinio kokybę
nusako:
Nesigilinant į kokybės
struktūrą – tai kartografinės kvalimetrijos uždavinys –
ją galima įvertinti kaip profesionalių kūrėjų
ir užsakovų (naudotojų) pasitenkinimo lygį. Kaip rodo darbų
patirtis, svarbiausi kokybę lemiantys veiksniai (kai kūrėjai yra
profesionalūs kartografai biudžetinėje įstaigoje) yra šie:
Darbo sąnaudas galima įvertinti procentais nuo optimalių pagal tai, kiek laiko dirbama neefektyviai. Sąlygiškai jos skirstomos į dideles, vidutines, optimalias ir mažas.
Efektyvumą lemiantys veiksniai
(sėkmės faktoriai) gali būti skirstomi į tris grupes.
1.
Nekontroliuojami bet prognozuojami (rizikos) veiksniai.
2. Planuojami
veiksniai.
3.
Iš anksto žinomi veiksniai (apribojimai).
Svarbiausi efektyvų teorinių modelių taikymą ribojantys
veiksniai yra šie:
Reikia paminėti ir žinomus
kompiuterizuotose informacinėse sistemose įdiegtų skaitmeninių
duomenų bazių valdymo sistemų trūkumus – papildomus rizikos
faktorius.
Kuriant susijusių žemėlapių
serijas, reikia strategijos etape kiekvieno žemėlapio
sudėtingumą ir pagal tai planuoti darbus. Žemėlapio
sudėtingumo įvertinimas praktiškai yra keleto rizikos veiksnių,
nuo kurių priklauso rezultato kokybė, apibendrinimas. Jį
įvertinti ypač svarbu, kai riboja laiko terminai.
Lentelėje (8 lentelė) parodyta,
kuriuos teminių žemėlapių GCM etapus labiausiai veikia
aukščiau išvardinti rizikos veiksniai. Gatavos informacijos panaudojimas
leidžia sutrumpinti įskaitmeninimo etapą, o žinios, patirtis –
projektavimo etapą.
8 lentelė. Rizikos veiksnių įtaka darbo
sąnaudoms svarbiausiuose GCM etapuose.
|
Įtaka
darbo sąnaudoms GCM etapuose |
||||
Veiksnys |
Projekta-vimo |
Vizualiza-vimo |
Įskaitme-ninimo |
Korega-vimo |
Nenuma-tytoms |
Technologinio proceso
naujumas |
|
|
|
|
|
Patikimų duomenų
šaltinių nebuvimas |
|
|
|
|
|
Standartų
nesuderinamumas |
|
|
|
|
|
Reikalavimų
neapibrėžtumas |
|
|
|
|
|
Informacijos
sudėtingumas |
|
|
|
|
|
|
nėra |
|
maža |
|
vidutinė |
|
didelė |
Kai yra visi reikiami resursai,
įsisavinta naudojama programinė įranga ir technologiniai
procesai, surinkti visi duomenys ir žinomi jų šaltiniai, griežtai
apibrėžti ir neprieštaringi reikalavimai bei nurodyti standartai,
nusistovi vidutinė sąnaudų GCM etapams struktūra,
nepriklausanti nuo žemėlapio sudėtingumo ar pobūdžio. Pradedant
naują darbų seriją, kai nėra įdirbio ir negalima
panaudoti anksčiau sukauptos informacijos, bet neriboja darbų vykdymo
terminai, optimali darbo sąnaudų žemėlapiui parengti
struktūra yra tokia (darbo sąnaudos matuotos valandomis):
Teminio žemėlapio santykinį sudėtingumą galima įvertinti pagal laiko sąnaudas svarbiausiems GCM etapams: projektavimo (atspindi teminio turinio sudėtingumą) ir kartografinio dizaino (atspindi objektų sudėtingumą). Pagal darbo sąnaudas šių etapų svarbos vidutinis santykis yra 5:3. Taigi, žemėlapio sudėtingumas skaičiuojamas kaip vidurkis S= (T*5 + O*3)/8, čia T – teminio turinio sudėtingumas; O – objektų sudėtingumas.
Teminio turinio ir objektų
sudėtingumas apibrėžiamas kaip santykinis dydis: mažas, vidutinis
arba didelis. Jis gali būti įvertinti procentais nuo didžiausio toje
sudėtingumo serijoje. Jį patogu išreikšti atitinkamai 20, 60 ir 100
procentų. Jei žemėlapiai serijose labai skiriasi, galimi ir tarpiniai
vertinimai.
9 lentelėje parodyti svarbiausi
šį sudėtingumą lemiantys veiksniai. Kitoje lentelėje (10)
parodyti galimi teminių žemėlapių sudėtingumo vertinimai.
9 lentelė. Teminių
žemėlapių sudėtingumą lemiantys veiksniai.
Sudėtingumą
lemiantys |
Sudėtingumas |
|
veiksniai |
Teminio
turinio |
Objektų
|
Skaičius |
Teminės informacijos sluoksnių
(vaizduojamų skirtingų objektų) skaičius. |
Skaitmeninių objektų skaičius
(priklauso nuo šaltinio mastelio, generalizacijos lygio, žemėlapio formato). |
Įvairovė |
Teminės informacijos šaltinių
įvairovė |
Grafinių objektų įvairovė. |
Neįprastumas |
Teminė sritis nauja, neištirta, reikia
papildomų konsultacijų. |
“Nepažįstami” objektai, kuriuos sudėtinga
sukurti, arba sunkai suvokiamos jų savybės. |
10 lentelė. Teminių
žemėlapių sudėtingumo įvertinimas.
Temos
sudėtingumas |
maks. |
maks. |
maks. |
vid. |
vid. |
vid. |
min. |
min. |
min. |
Objektų
sudėtingumas |
maks. |
vid. |
min. |
maks. |
vid. |
min. |
maks. |
vid. |
min. |
Bendras
sudėtingumas |
100% |
85% |
70% |
75% |
60% |
45% |
50% |
35% |
20% |
Būdingo
pavyzdžio aprašymas |
Sudėtingas
žemėlapis, pavyzdžiui, kraštovaizdžio arba istorinis |
Vidutinio
sudėtingumo teminis žemėlapis, pavyzdžiui, geologinis |
Paprastas
istorinis žemėlapis (mūšio
schema) |
Apžvalginis
geografinis, topografinis
žemėlapis |
Pramonės,
žemės ūkio žemėlapis |
Šalies,
rajono schema |
Statistinis žemėlapis |
Miesto
planas |
Reklaminis
žemėlapis, schema |
Didelės apimties ir ilgai
trunkančiam projektui, koks yra nacionalinio atlaso projektas, būtina
įvertinti ekonominius aspektus
per jo įgyvendinimo laikotarpį: investicijų poreikį,
struktūrą, projekto atnešamą ekonominę naudą, o taip pat projekto IS palaikymo kaštus ir
tęstinumą.
Yra šios pagrindinės
nuolatinių sistemos palaikymo
kaštų kategorijos:
Kadangi Atlasas
yra skirtas visai Lietuvos visuomenei, ypatingas dėmesys projekte
turėtų būti skiriamas viešinimo
veikloms. Viešųjų ryšių kampanija turi populiarinti
kartografinės informacijos naudojimą skirtingose tikslinėse
grupėse.
Turi būti
numatytos šios viešinimo priemonės:
